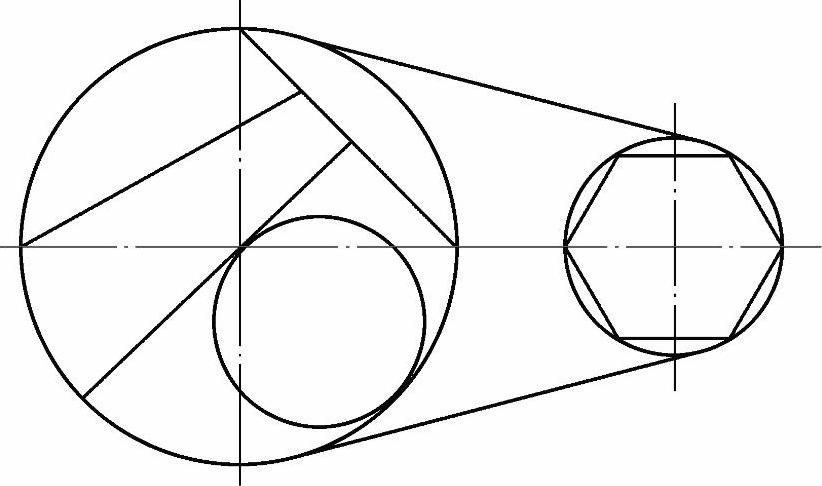

本案例为读者提供一个由多个图元组合一起的平面图形，如图3-63所示，在绘图过程中，读者需要应用到对象捕捉工具中的端点、中点、切点、交点、圆心等捕捉功能，同时需要用到极轴追踪功能。

【思路分析】

观察该平面图，不难发现与应用2的例子有所相似，可以先画出左右两个圆和上下两条切线，画出图形的基础图形，如图3-64所示；接着绘制右边小圆的内接六边形，如图3-65所示；最后绘制大圆内的三条斜线和内切圆，如图3-66所示。

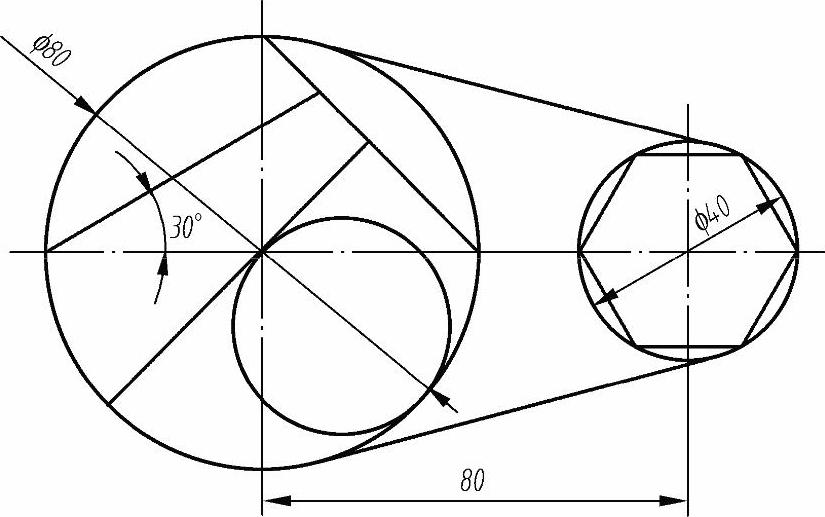

图3-63 平面图形

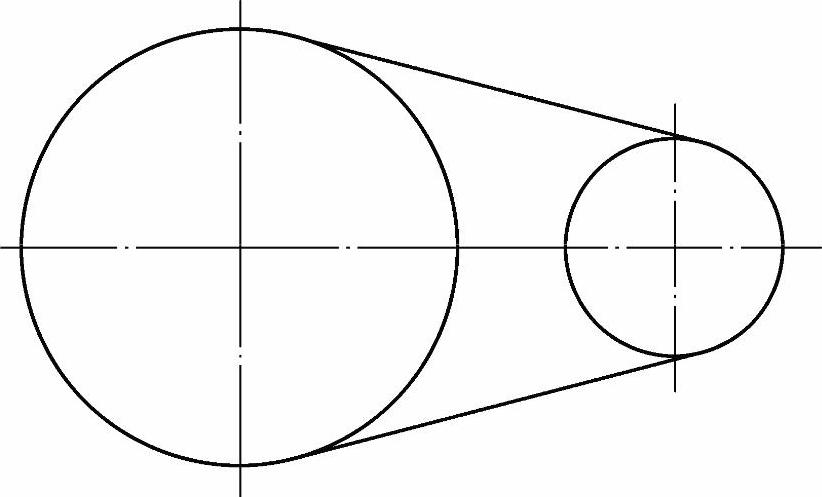

图3-64 绘制两个圆与切线

图3-65 绘制内接六边形

图3-66 绘制斜线和内切圆

【光盘文件】

——参见附带光盘中的“END\Ch3\3-4-2.dwg”文件。

——参见附带光盘中的“AVI\Ch3\3-4-2.avi”文件。

【操作步骤】

1）打开“案例1”中保存好的文件“A3这样文件继承了“案例1”中设置好的图层横放图纸.dwt”，并且另存为“案例2.dwg”。特性和绘图环境，无须读者再重新设置了。

2）确认“应用程序”状态栏中的“极轴追踪”“对象追踪”和“对象捕捉”按钮是否处于按下状态，打开极轴追踪模式、对象追踪模式和对象捕捉模式。

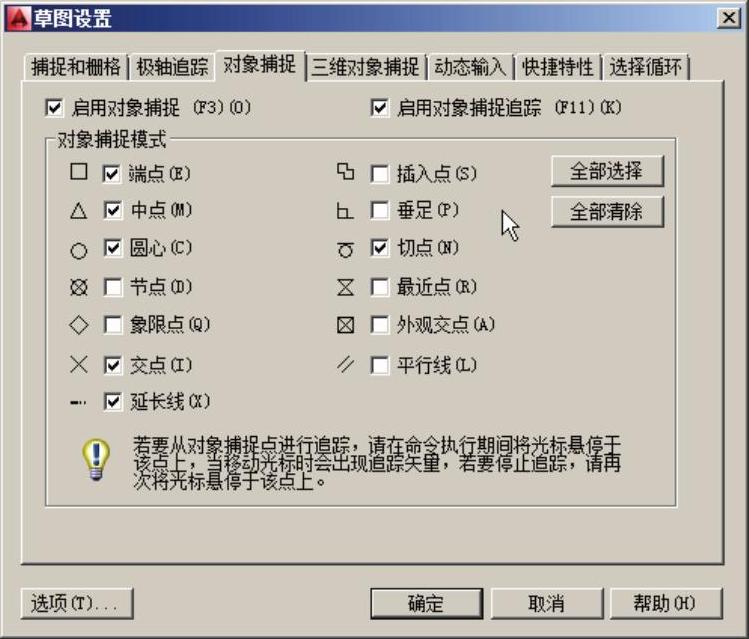

3）在状态栏“对象捕捉”按钮，右键快捷菜单单击“设置”，按照本例题的作图要求，勾选端点、中点、切点、交点、圆心等捕捉功能，如图3-67所示，完成后单击“确定”按钮，退出设置。

(www.daowen.com)

图3-67 对象捕捉设置

4）绘制两个圆和两条切线，如图3-64所示，具体操作可以参考应用2中的叙述。

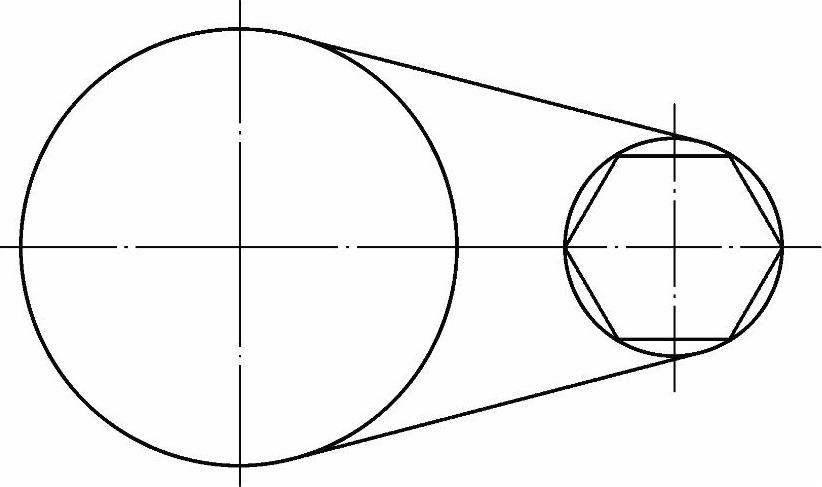

5）接着绘制小圆的内接六边形。单击“绘图”面板的下拉列表，单击“正多边形”按钮。在弹出的输入框里输入边数“6”，然后利用对象捕捉选定圆心为正多边形的中心；并在弹出的选项菜单里选择“内接于圆”，然后将十字光标移到圆与水平中心线交点处。当对象捕捉提示“交点”时，单击鼠标选择交点；然后按下〈Enter〉键，结束命令，完成正六边形的绘制，如图3-68所示。

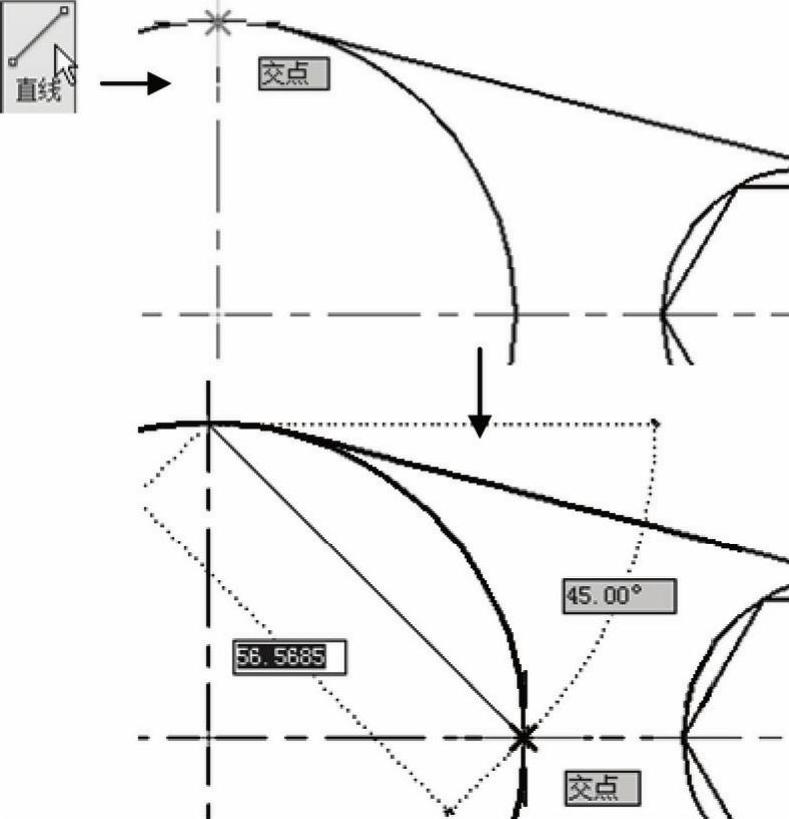

6）绘制大圆内的四分之一圆弧的弦。单击“直线”按钮，进入直线绘制状态。移动光标到大圆与竖直中心线交点，当出现交点捕捉标志，单击鼠标左键；同样方法，捕捉右边交点，然后按下〈Enter〉键结束命令，完成第一条斜线的绘制。如图3-69所示。

图3-68 正六边形的绘制

图3-69 捕捉交点绘制直线

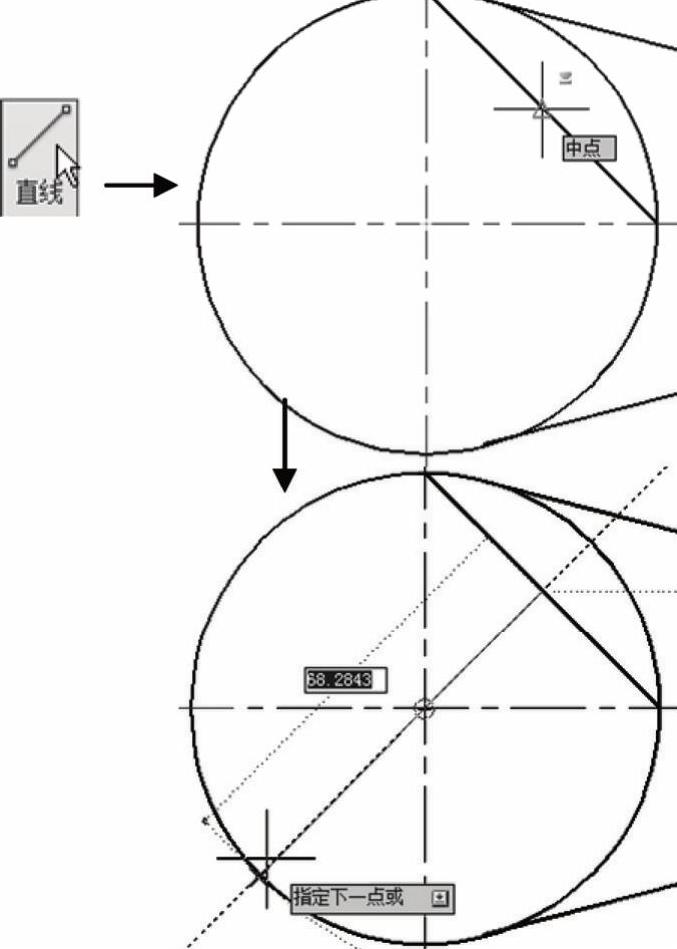

7）单击“直线”按钮，进入直线绘制状态。移动光标到上一步绘制的斜线中的附近，当出现中点捕捉标志，单击鼠标左键，然后，通过圆心移动光标到大圆的左下方，当出现交点捕捉标志，单击鼠标左键，然后按下〈Enter〉键结束命令，完成第二条斜线的绘制，如图3-70所示。

图3-70 捕捉中点绘制直线

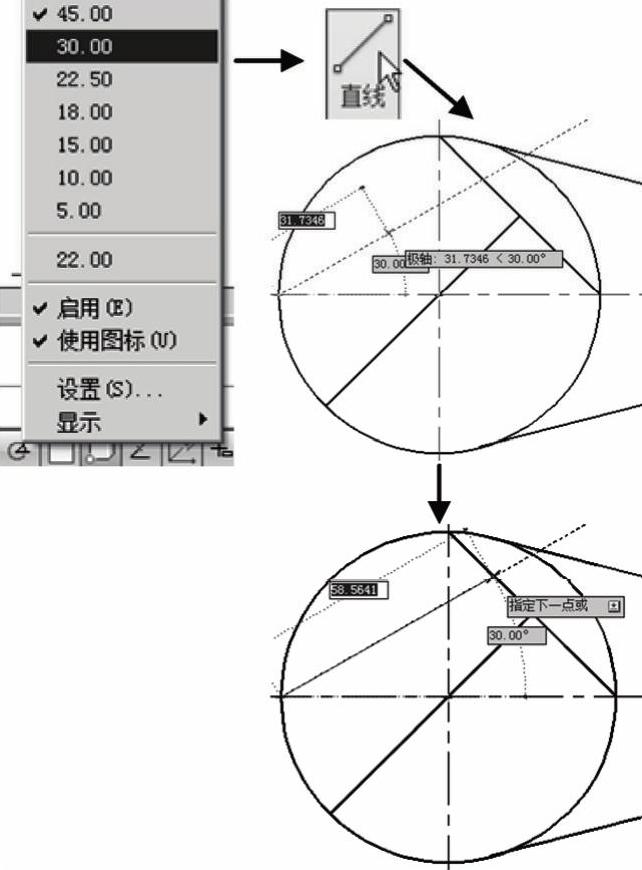

8）绘制第三条斜线。打开“极轴追踪”功能，右击“极轴追踪”按钮，选择“30”的选项。单击“直线”按钮，进入直线绘制状态，单击大圆左边与水平中心线交点，当出现一条30度的虚线时，光标向斜线1移动，当出现交点捕捉点，单击左键，然后按下〈Enter〉键结束命令，完成直线绘制，如图3-71所示。

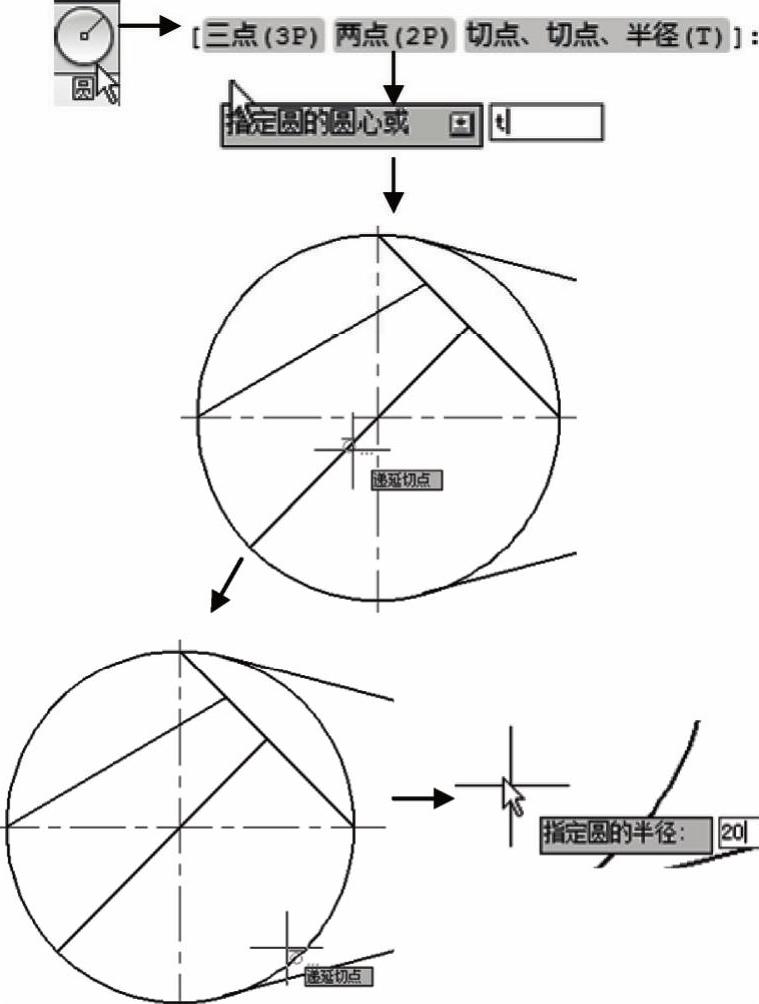

9）绘制内切圆。单击“圆”按钮，根据命令行指示，输入t，采用“切点、切点、半径”方式。先选取斜线2的切点，然后选择圆弧的切点，最后输入“20”，完成圆绘制，如图3-72所示。

图3-71 极轴追踪绘制直线

图3-72 绘制内切圆
