创建样板图是一件比较常见的事情，用户可以将绘图环境设置到样板图内，方便使用。样板图的内容包括图层、自动捕捉样式和自动追踪等。下面讲解A3样板图（图3-58）的设置。

【思路分析】

首先，打开前文创建的“图层样板.dwt”，设置绘图环境，绘制图纸外框和标题栏，如图3-59所示，保存为新的图纸样板。

【光盘文件】

——参见附带光盘中的“END\Ch3\3-4-1.dwg”文件。

——参见附带光盘中的“AVI\Ch3\3-4-1.avi”文件。

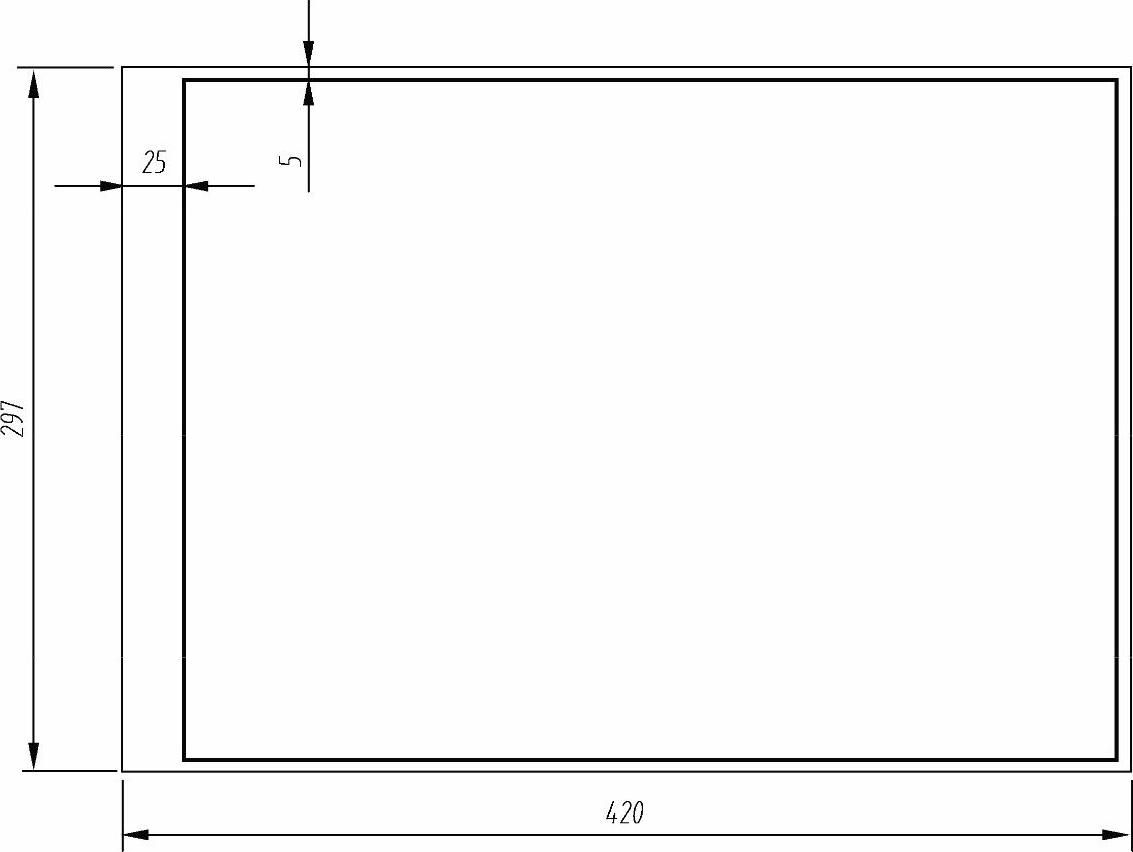

图3-58 A3幅面横放的图框

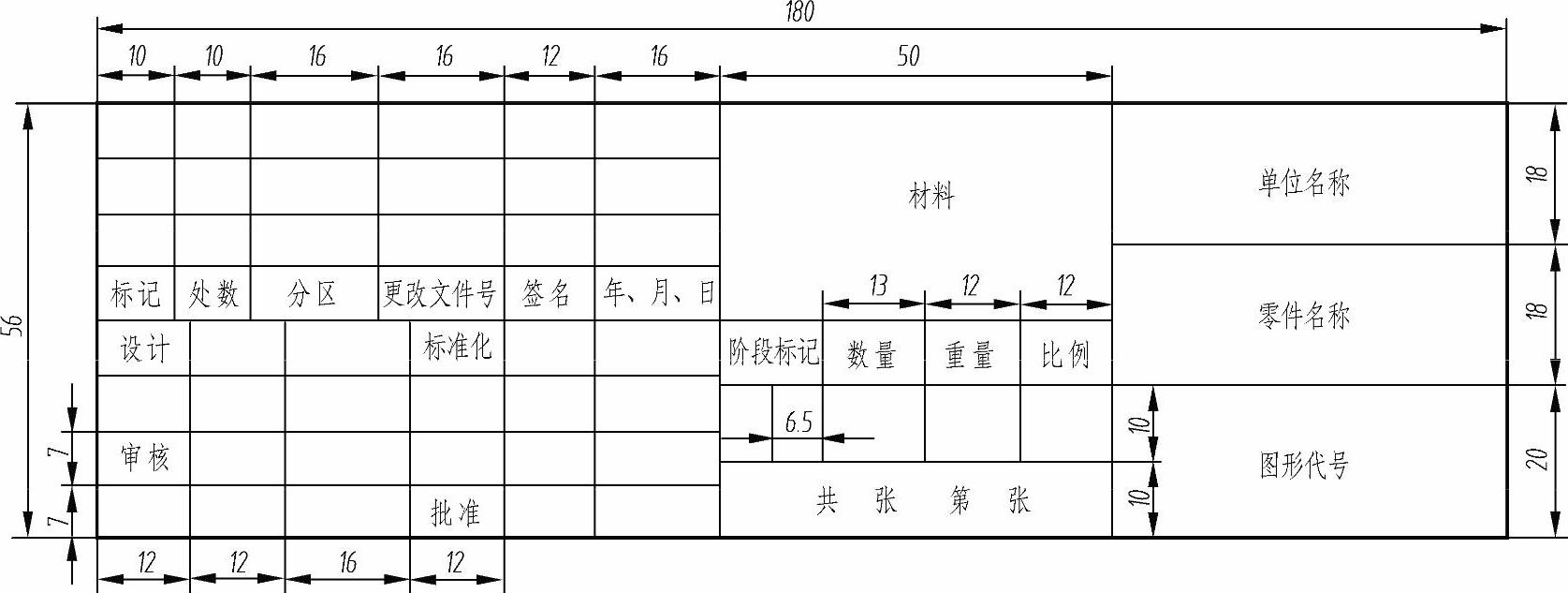

图3-59 国家标准标题栏

【操作步骤】

1）打开“应用1”中保存好的文件“图层样板.dwt”，并且另存为“应用2.dwg”。这样文件继承了“应用1”中设置好的图层特性，无须读者再重新设置了。

2）设置绘图环境。单击“应用程序”状态栏中的“栅格显示”按钮，使其处于浮起状态，关闭栅格显示。(www.daowen.com)

3）单击“应用程序”状态栏中的“极轴追踪”“对象追踪”和“对象捕捉”按钮，使其处于按下状态，打开极轴追踪模式、对象追踪模式和对象捕捉模式。

4）在命令行输入UNITS，按〈Enter〉键确认，打开“图形单位”对话框，设置长度和角度的精度，和图形插入的单位，如图3-60所示。

5）绘制图框和标题栏。切换图层到“细实线”图层，单击绘图面板的“矩形”按钮或者命令输入rec，进入矩形绘图状态。根据命令行提示：“输入第一个角点”，输入“0”，接着按下〈Tab〉键，再输入“0”输入纵坐标，按下〈Enter〉键，完成左下角点输入。同样方法按照坐标（420，297）完成右上角点的输入，如图3-61所示。

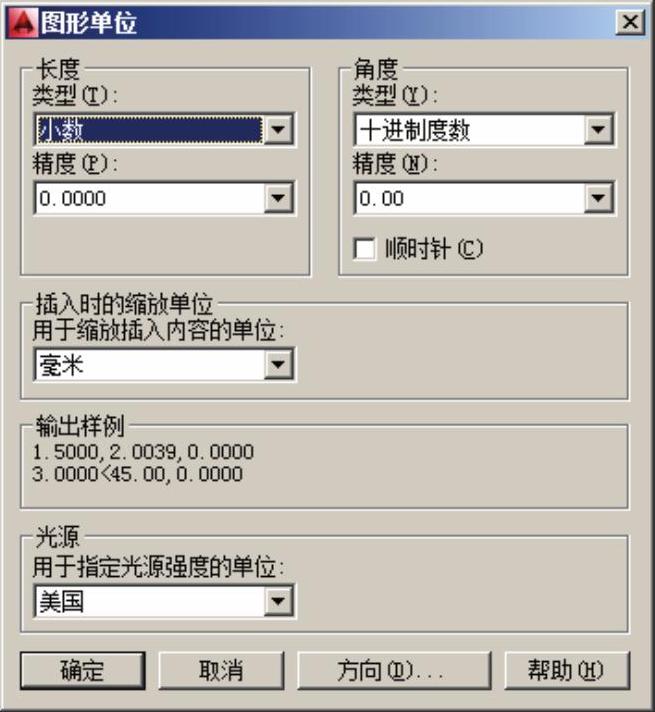

图3-60 “图形单位”对话框

6）切换图层到“轮廓线”图层，单击绘图面板的“矩形”按钮或者命令输入rec，进入矩形绘图状态。根据命令行提示“输入第一个角点”，输入“25”，接着按下〈Tab〉键，再输入“5”为纵坐标，按下确认键，完成左下角点输入。同时按下〈Crtl〉键和鼠标右键，下拉菜单选择“自”，把光标移动到外框右上角点单击，根据命令行提示“偏移”，输入“-5”，接着按下〈Tab〉键，再输入“-5”完成右上角点的输入，如图3-62所示。

7）使用绘图和编辑工具绘制在A3幅面横放图纸的右下角绘制国家标准的标题栏，如图3-59所示。由于操作比较简单，所以不再详细列出，注意标题栏外框用轮廓线，网格线用细实线。

8）单击窗口左上方“另存为”按钮，弹出“图形另存为”窗口，修改“文件类型”为“AutoCAD图形样板（*.dwt）”，并输入文件名称为“A3横放图纸”。单击“保存”按钮，完成操作。后面需要画图的时候，直接打开这个文件，就能继承原来的图层特性、绘图环境和设置好的图框与标题栏。

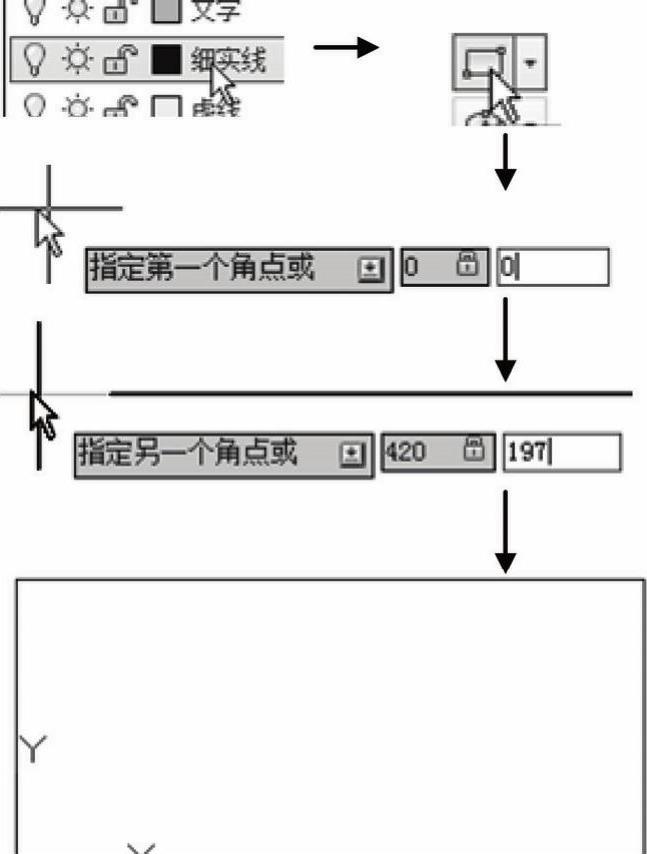

图3-61 绘制外图框

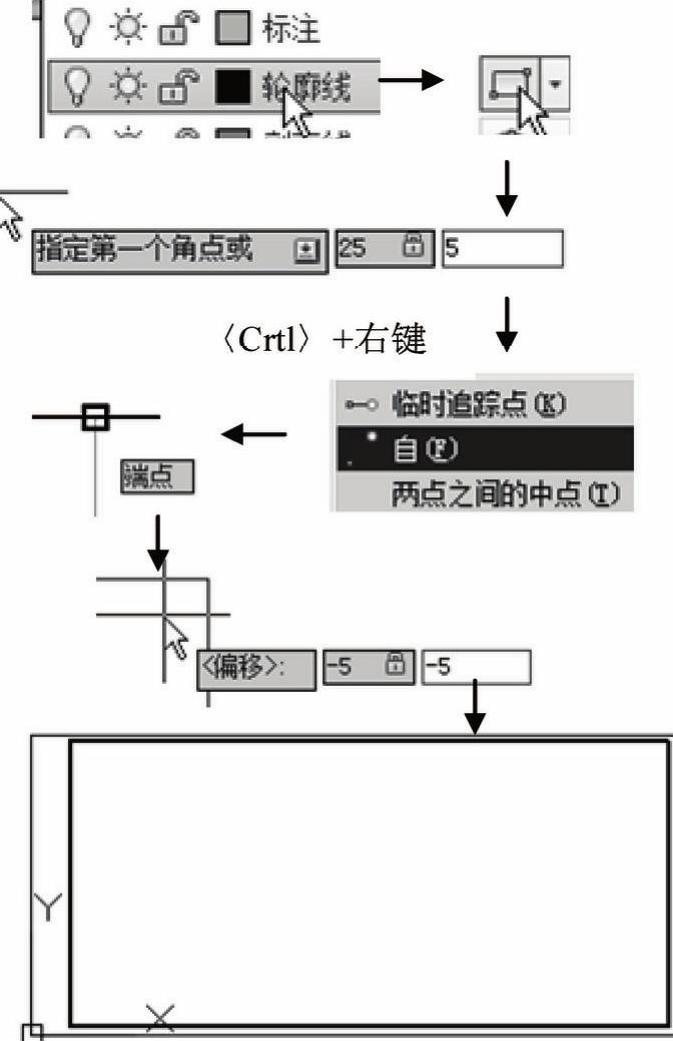

图3-62 绘制内图框
