绘制联体垫圈的应用方法与技巧

时间:2023-06-19 理论教育 版权反馈
【摘要】:联体垫圈零件十分常见,画图用到的是常用命令,适合AutoCAD新手练习,其结构图和尺寸如图3-47所示。图3-52 水平中心线的绘制4)单击绘图辅助工具栏的“对象捕捉”按钮,或者按快捷键〈F3〉,打开对象捕捉功能。再次按下〈Enter〉键,结束直线命令,完成辅助线的绘制。图3-54 绘制左右中心线图3-55 绘制左边内圆8)重复步骤7)绘制另外三个圆,如图3-56所示。9)进行两条切线的绘制。单击“直线”按钮,进入直线绘制状态。

绘制联体垫圈的应用方法与技巧

联体垫圈零件十分常见,画图用到的是常用命令,适合AutoCAD新手练习,其结构图和尺寸如图3-47所示。

【思路分析】

该零件图中由左右各两个圆和两条直线组成。绘制此图的方法是:先绘制出左右的中心线,如图3-48所示;然后绘左右各两个圆,如图3-49所示;最后绘制外圆的切线完成全图,如图3-50所示。

【光盘文件】

978-7-111-49664-9-Chapter03-114.jpg——参见附带光盘中的“END\Ch3\3-3-2.dwg”文件。

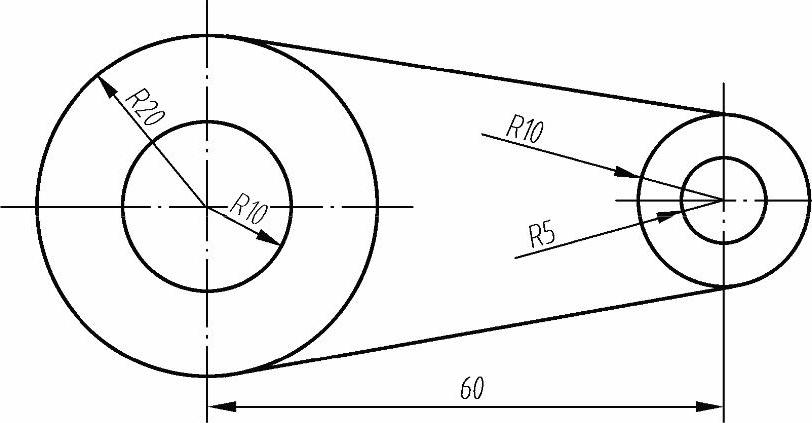

图3-47 结构图和尺寸

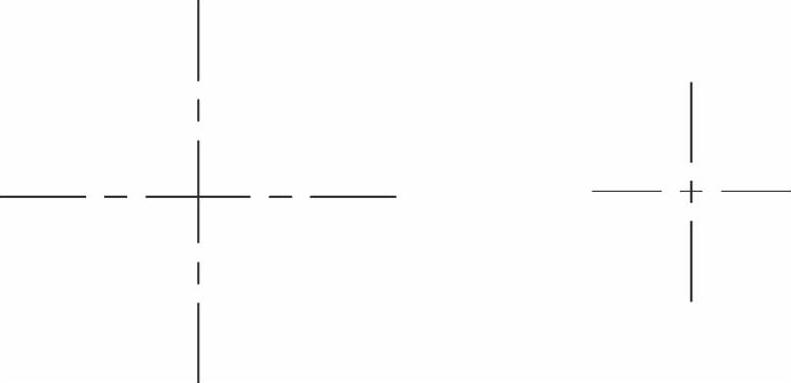

图3-48 绘制中心线

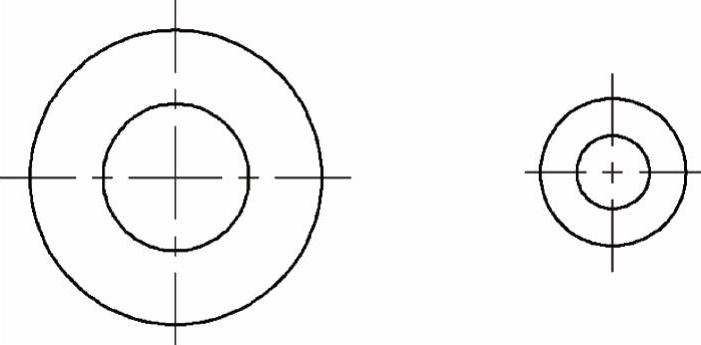

图3-49 绘制四个圆


图3-50 绘制两条切线

978-7-111-49664-9-Chapter03-119.jpg——参见附带光盘中的“AVI\Ch3\3-3-2.avi”文件。

【操作步骤】

1)打开“应用1”中保存好的文件“图层样板.dwt”,并且另存为“应用2.dwg”。这样文件继承了“应用1”中设置好的图层特性,无须读者再重新设置了。

2)单击“正交”978-7-111-49664-9-Chapter03-120.jpg按钮,进入正交模式。

3)单击“图层”面板中的“图层选择”下拉列表切换“中心线”图层为当前图层,单击“直线”978-7-111-49664-9-Chapter03-121.jpg按钮,进入直线绘制状态,如图3-51所示。

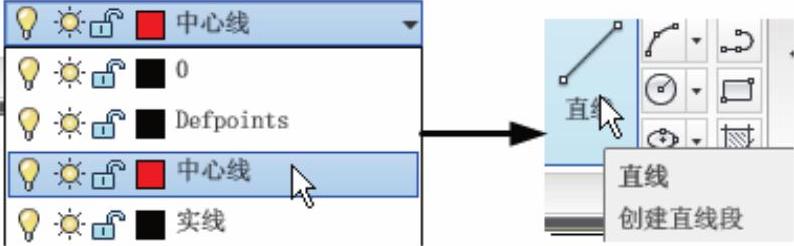

图3-51 选择直线命令

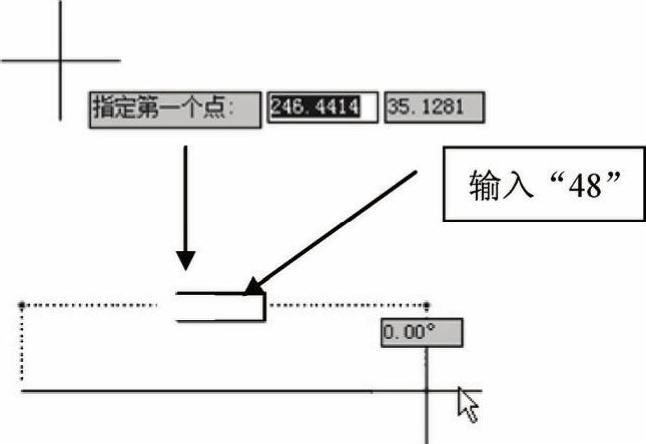

在绘图区中单击鼠标,指定直线的第一点,然后向右拖动鼠标,并在弹出的输入框里输入直线长度“48”,按〈Enter〉键,完成输入。再次按〈Enter〉键,结束直线命令,完成水平中心线的绘制,如图3-52所示。(www.daowen.com)


图3-52 水平中心线的绘制

4)单击绘图辅助工具栏的“对象捕捉”978-7-111-49664-9-Chapter03-124.jpg按钮,或者按快捷键〈F3〉,打开对象捕捉功能。右击978-7-111-49664-9-Chapter03-125.jpg选择要捕捉的特殊点,单击中点

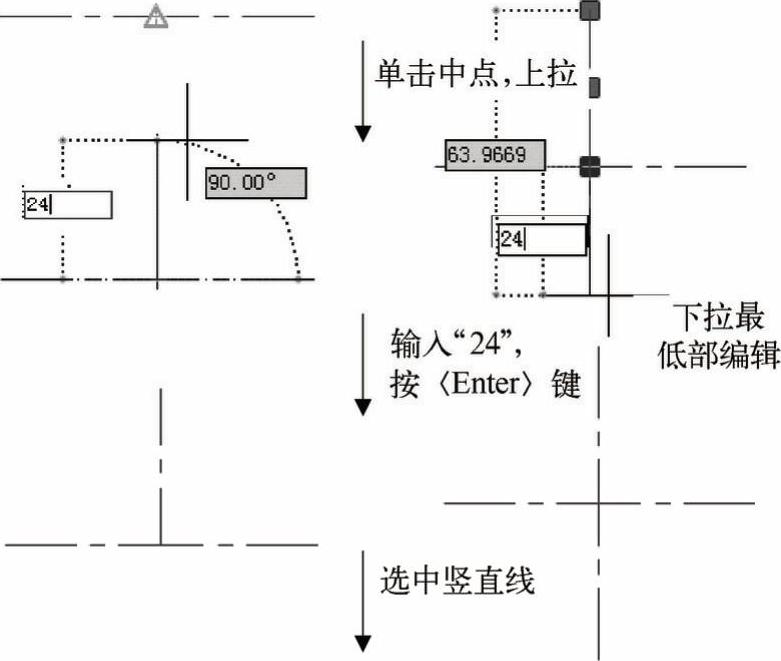

5)单击“直线”978-7-111-49664-9-Chapter03-126.jpg按钮,如图3-53所示,在水平中心线中点位置附近移动,出现中点符号978-7-111-49664-9-Chapter03-127.jpg处单击,指定直线的第一点。向上拖动鼠标,并在长度输入框里输入“24”,然后按下〈Enter〉键结束命令。选择竖直中心线单击下面的编辑点,下拉,并在出的输入框里输入直线长度“24”,按下〈Enter〉键,完成输入。


图3-53 左中心线的绘制

6)下面绘制左中心线。由于前文未提及偏移命令,下面先作一条辅助线来确定右中心线的位置。确认“对象捕捉”978-7-111-49664-9-Chapter03-129.jpg和“正交”978-7-111-49664-9-Chapter03-130.jpg处于打开状态,单击“直线”978-7-111-49664-9-Chapter03-131.jpg按钮,鼠标移动到左中心线交点,然后向右移动,并在弹出的输入框里输入直线长度“60”,按下〈Enter〉键,完成输入。再次按下〈Enter〉键,结束直线命令,完成辅助线的绘制。这样即可确定右中心线位置,重复上面步骤2)~步骤5),完成右中心线绘制,如图3-54所示。

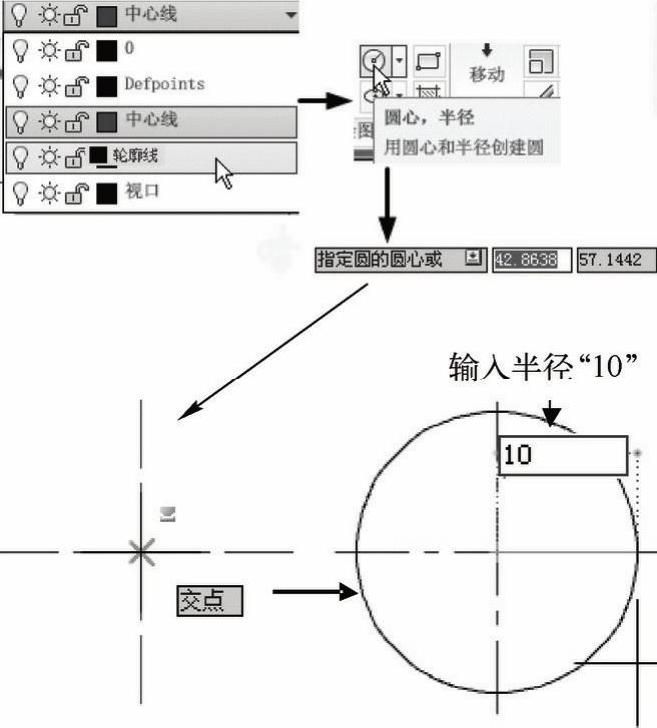

7)切换图层到“轮廓线”图层,单击“圆”978-7-111-49664-9-Chapter03-132.jpg按钮。移动十字光标到左边的竖直中心线和水平中心线交点附近,当对象捕捉提示“交点”978-7-111-49664-9-Chapter03-133.jpg时单击左键,选定圆心。然后移动鼠标,在弹出的输入框里输入半径“10”并按〈Enter〉键,完成左边内圆的绘制,如图3-55所示。

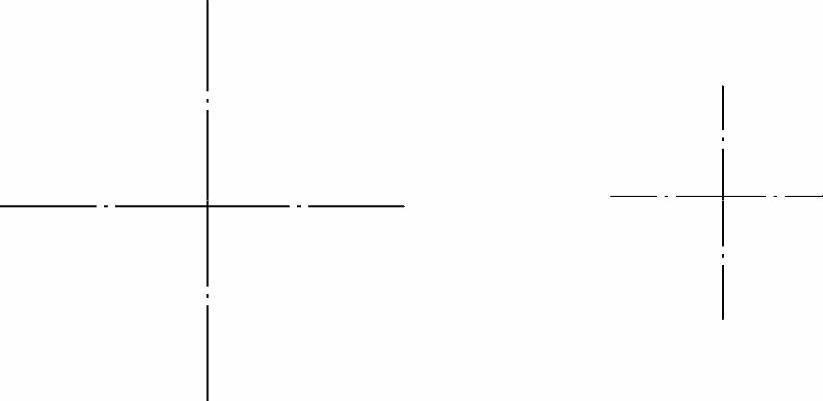

图3-54 绘制左右中心线


图3-55 绘制左边内圆

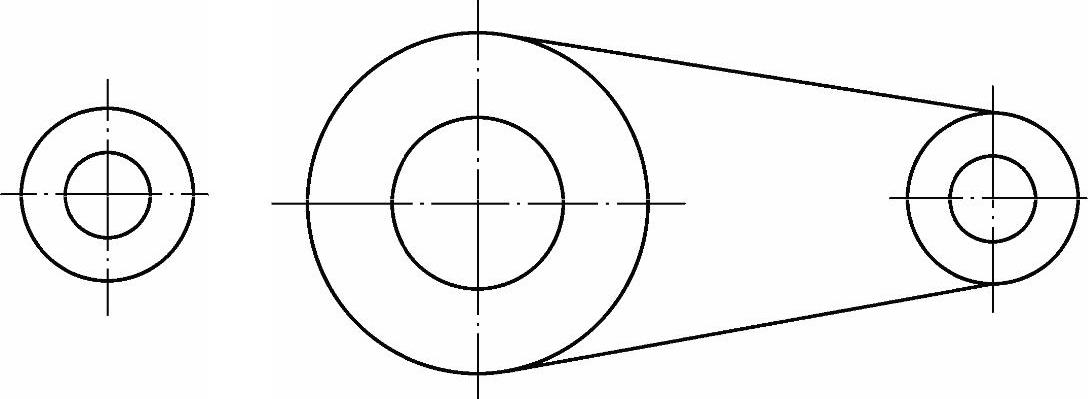

8)重复步骤7)绘制另外三个圆,如图3-56所示。

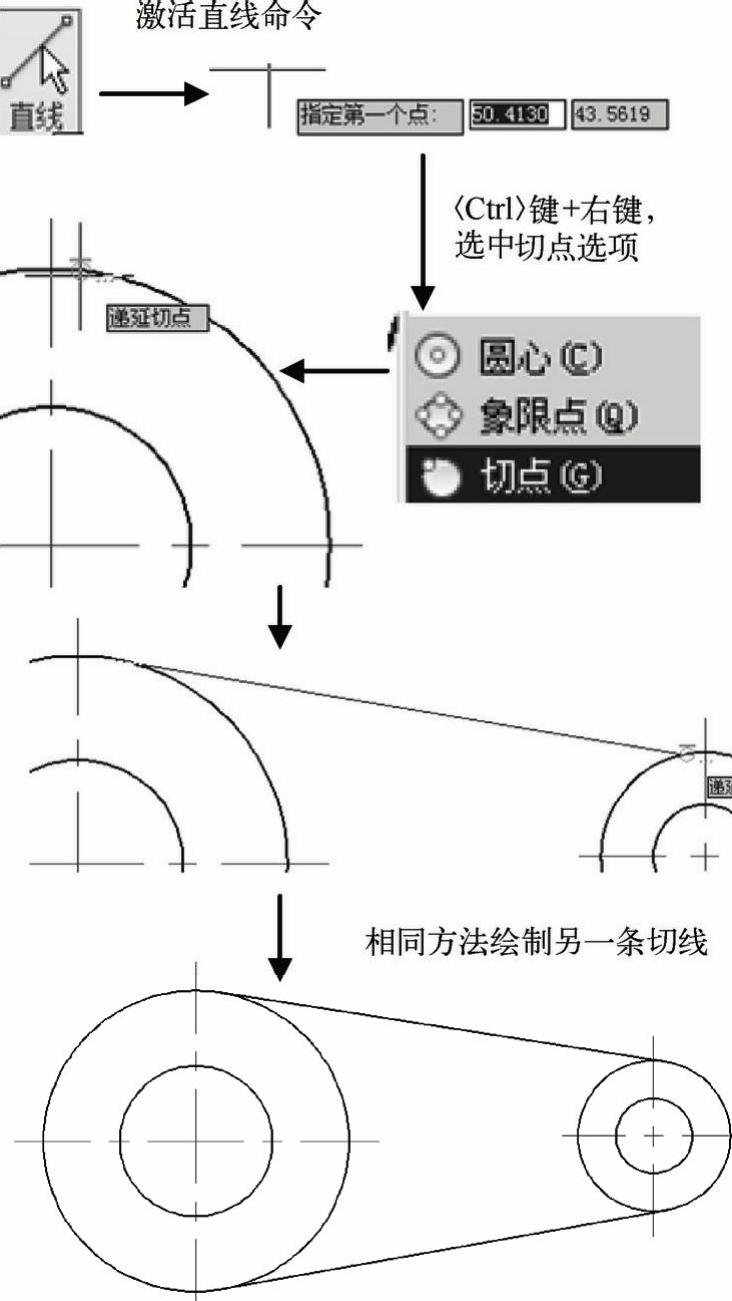

9)进行两条切线的绘制。单击“直线”978-7-111-49664-9-Chapter03-136.jpg按钮,进入直线绘制状态。按下〈Ctrl〉键同时单击右键,选择捕捉切点,光标移到左边外圆附近,出现图标978-7-111-49664-9-Chapter03-137.jpg,单击捕捉到该圆的切点。把光标移动到右边外圆的位置,同样的方法捕捉切点,完成直线绘制,然后按下〈Enter〉键结束命令。


图3-56 绘制另外三个圆

重复上述步骤绘制另一条切线,如图3-57所示。


图3-57 绘制上切线
