几何约束可以确定对象之间或对象上的点之间的关系。通常为对象添加约束时先添加几何约束，以确定结构设计的形状不变，再添加标注约束，以确定对象的大小不变。可以将多个约束应用于图形中的每个对象。创建几个约束后，它们将限制可能会违反约束的所有更改。几何约束的相关命令在功能区“参数化”选项卡中的“几何”面板中，如图3-37所示。

1.几何约束类型

AutoCAD 2014包含的几何约束类型及功能含义见表3-2。

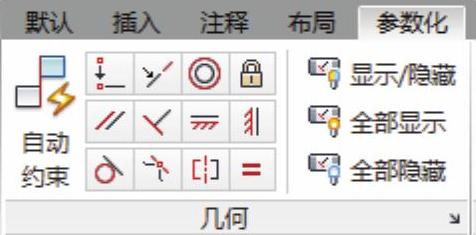

图3-37 “几何”面板

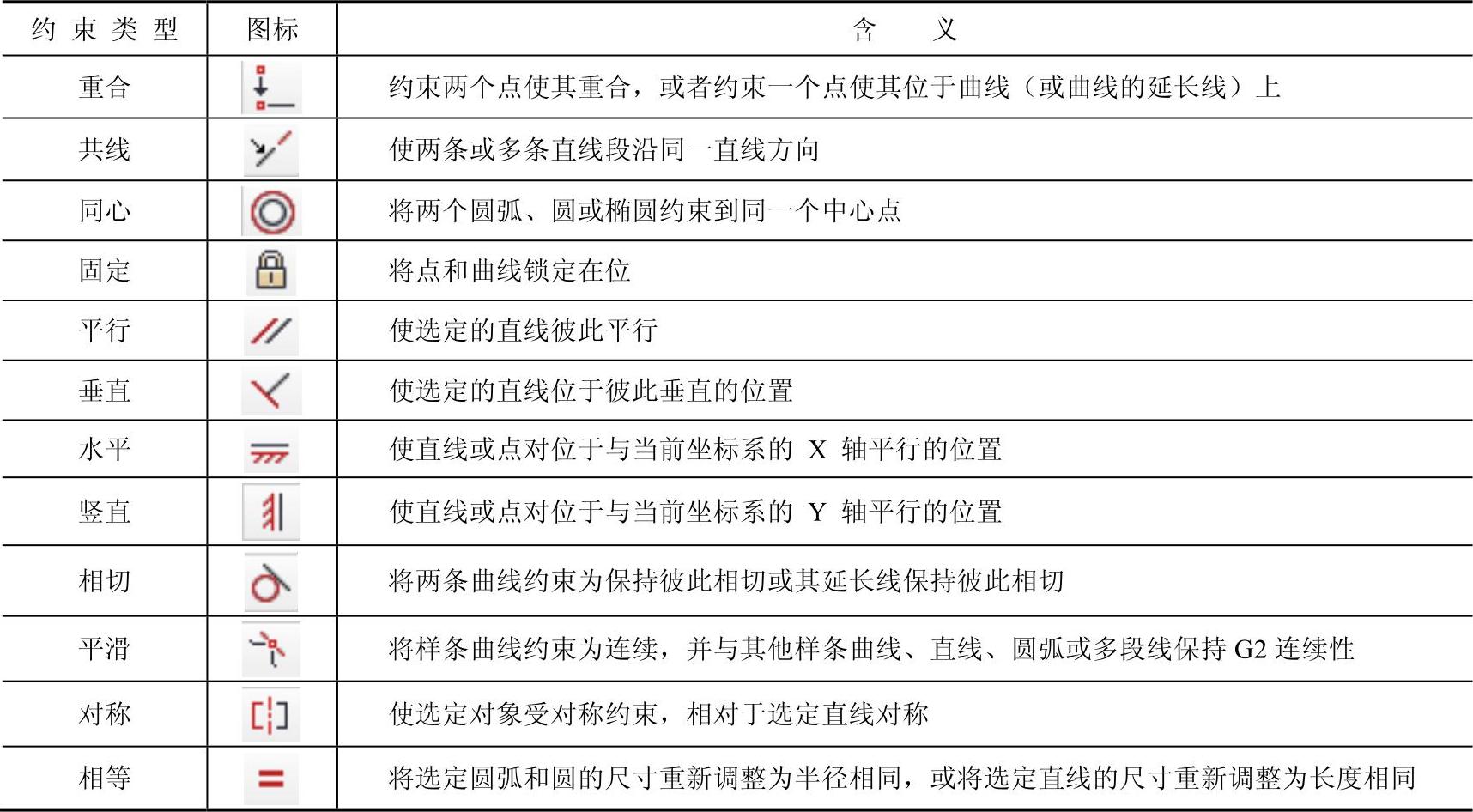

表3-2 几何约束类型及功能

2.添加几何约束

●“重合”：单击按钮，或者命令行输入GCCOINCIDENT，根据命令行提示选择两个点，此时两点重合，或者选择一个点和一个对象，此时点约束在对象上或者对象的延长线上，在图形中显示的符号是蓝色的方点。

●“共线”：单击按钮，或者命令行输入GCCOLLINEAR，根据命令行提示选择两条直线，两条直线位于过第一条直线的无限延长直线上。

●“同心”：单击按钮，或者命令行输入GCCONCENTRIC，根据命令行提示选择两个对象，可以是圆、圆弧或者椭圆，两个对象共用选择的第一个对象的圆心。

●“固定”：单击按钮，或者命令行输入GCFIX，根据命令行提示选择点或对象，将点或对象固定在相对世界坐标系的特定位置和方向上。

●“平行”：单击按钮，或者命令行输入GCPARALLEL，根据命令行提示选择两条直线，将选择的第二条直线约束为和选中的第一条直线平行。(www.daowen.com)

●“垂直”：单击按钮，或者命令行输入GCPERPENDICULAR，根据命令行提示选择两条直线，则选中的第二条直线为与第一条直线垂直。

●“水平”：单击按钮，或者命令行输入GCHORIZONTAL，根据命令行提示选择两个点或直线。

●“竖直”：单击按钮，或者命令行输入GCVERTICAL，根据命令行提示选择两个点或直线。

●“相切”：单击按钮，或者命令行输入GCTANGENT，根据命令行提示选择两个对象，所选的两个对象变为相切，第一个对象位置不动。

●“平滑”：单击按钮，或者命令行输入GCSMOOTH，根据命令行提示选择两条样条曲线，两条样条曲线光滑连接。

●“对称”：单击按钮，或者命令行输入GCSYMMETRIC，根据命令行提示选择两个点及对称直线，两点相对于对称直线直线对称；选择两个对象，两个对象相对于对称直线对称。

●“相等”：单击按钮，或者命令行输入GCEQUAL，根据命令行提示选择两个对象，两个对象相等。

●“显示/隐藏”：单击按钮，或者命令行输入CONSTRAINTBAR，根据命令提示操作，可以显示或者隐藏所选择对象的约束符号。

●“全部显示”：单击按钮，或者命令行输入CONSTRAINTBAR，所有对象的约束符号将全部显示。

●“全部隐藏”：单击按钮，或者命令行输入CONSTRAINTBAR，所有对象的约束符号将全部隐藏。

提示：将鼠标指针指向约束符号，此时在符号旁边会出现一个“×”图标，单击“×”图标可隐藏该约束符号。
