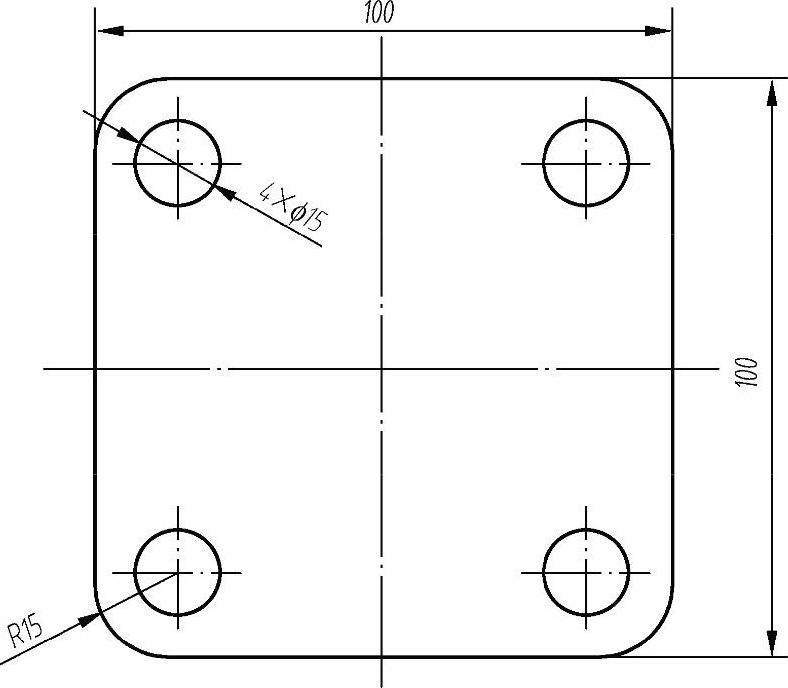

底座板属于常见工件，结构比较简单。其结构及尺寸如图3-24所示。

图3-24 底座板

【思路分析】

该零件图由圆、正四边形、圆角组成。绘制此图，先绘制出图上所需要的图形单元：两条虚线、4个圆、4条实线和4个圆角，然后按照要求定义几何约束和尺寸约束，最后隐藏约束画上标注即可完成全图，如图3-25所示。

【光盘文件】

——参见附带光盘中的“END\Ch3\3-2.dwg”文件。

——参见附带光盘中的“AVI\Ch3\3-2.avi”文件。

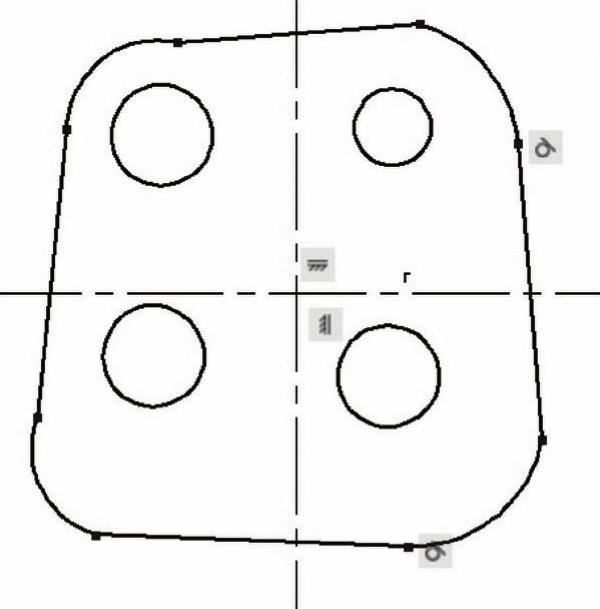

图3-25 制图过程

【操作步骤】

1）按照图元的类型和数量，利用前文所介绍的方法画出基本图形，如图3-25所示。

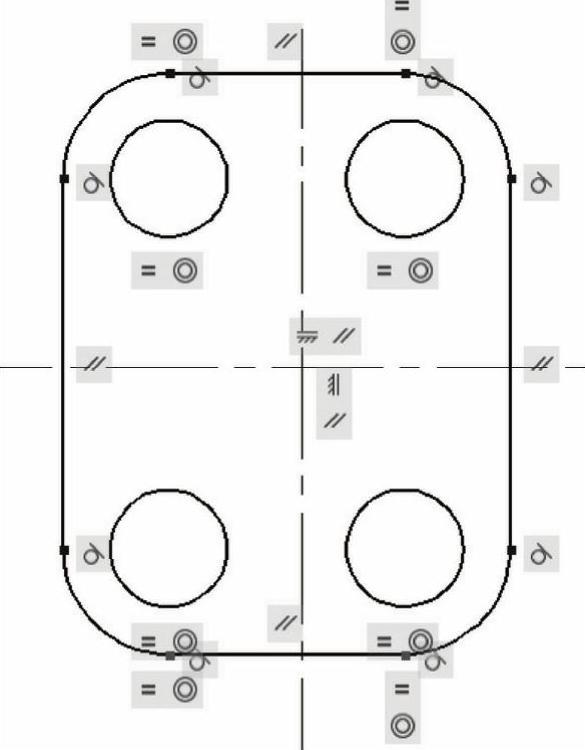

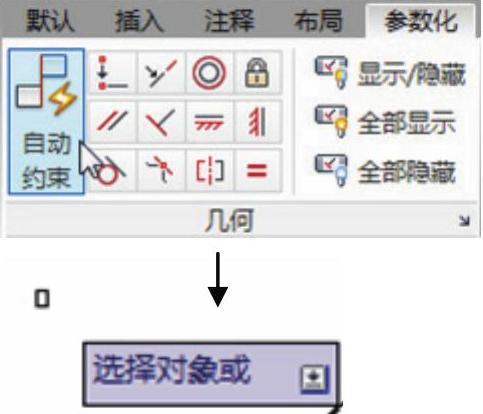

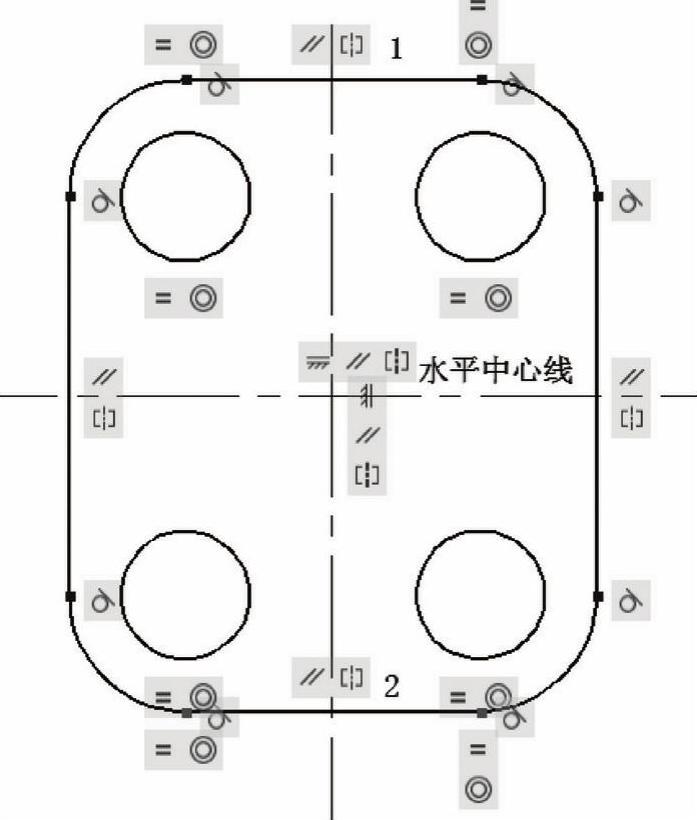

2）选择功能区中的“参数化”选项卡下的“几何”面板中单击“自动约束”按钮，图标提示框选对象，然后拉选前面所画的基本图形，如图3-26所示。由系统自动生成已有的约束，如图3-27所示，圆角端点与实线端点重合，两条中心线分别水平和竖直，以及部分直线与圆角相切。

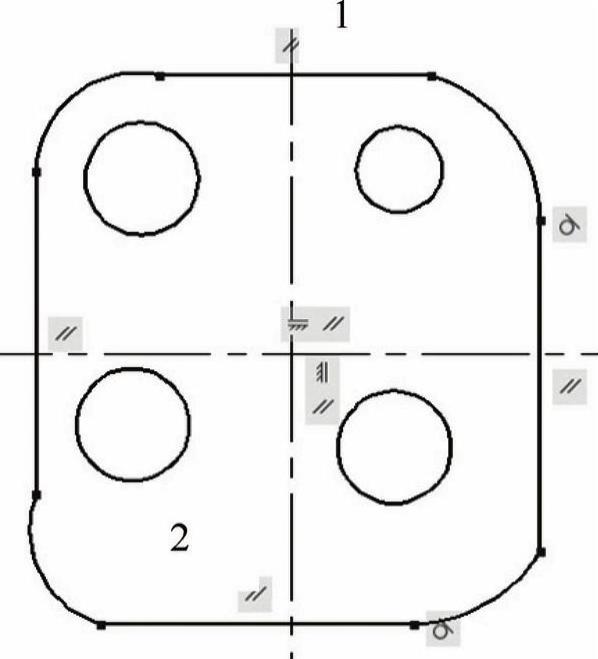

3）在“参数化”选项卡的“几何”面板中单击“平行”按钮，根据命令行提示，先后选择实线1和水平中心线；右击重复操作，先后选择实线2和水平中心线；完成水平方向线段水平约束。同理，按照上述方法，完成竖直方向的垂直约束，如图3-28所示。

图3-26 选择自动约束并框选基本图形

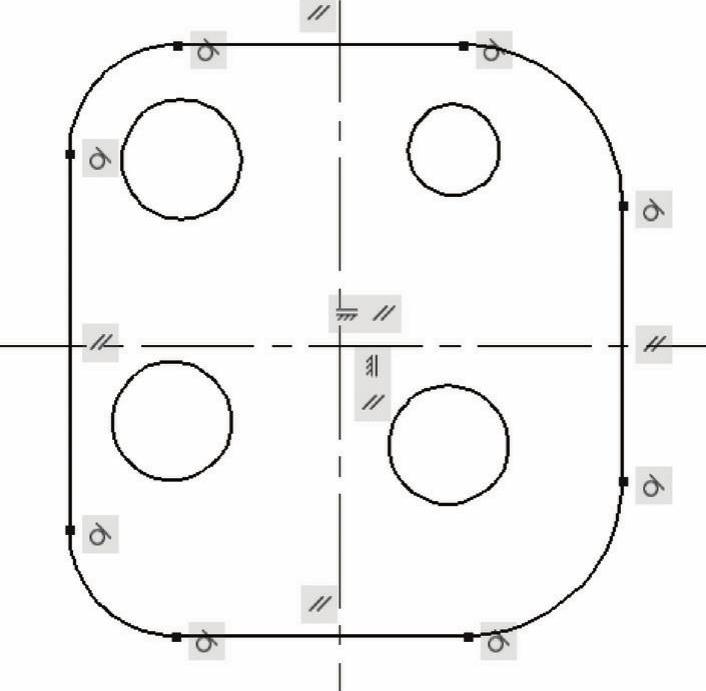

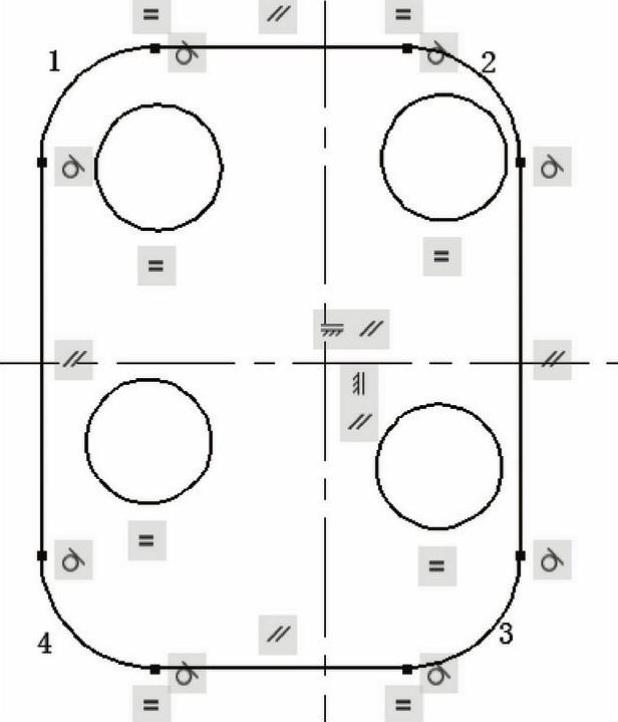

4）在“参数化”选项卡的“几何”面板中单击“相切”按钮，根据命令行提示，选择左上角的圆角和上面的水平线；右击重复命令操作，使圆角跟其相接的实线都相切，即完成操作，如图3-29所示。

图3-27 自动约束后的基本图形

图3-28 几何平行约束

图3-29 几何相切约束(www.daowen.com)

5）在“参数化”选项卡的“几何”面板中单击“相等”按钮，根据命令行提示，选择圆角1和圆角2；右击重复操作，选择圆角2和圆角3；右击重复操作，选择圆角3和圆角4，完成圆角相等的约束。同理，按照上述方法，定义4个圆相等的约束，如图3-30所示。

图3-30 几何相等约束

6）在“参数化”选项卡的“几何”面板中单击“同心”按钮，根据命令行提示，分别选择同一个角落的圆角和圆孔，右击重复4次操作，如图3-31所示。

图3-31 几何同心约束

7）在“参数化”选项卡的“几何”面板中单击“对称”按钮，光标提示选择第一个对象，选择实线1；此时，光标提示选择第二个对象，选择实线2；此时，光标提示选择对称直线，选择水平中心线；完成图形上下对称的约束。同理，运用上述方法，完成图形左右对称的约束，如图3-32所示。绘图到此已经完成了图形的几何约束，图形的基本雏形已经出来，只是缺少尺寸的修改。

图3-32 几何对称约束

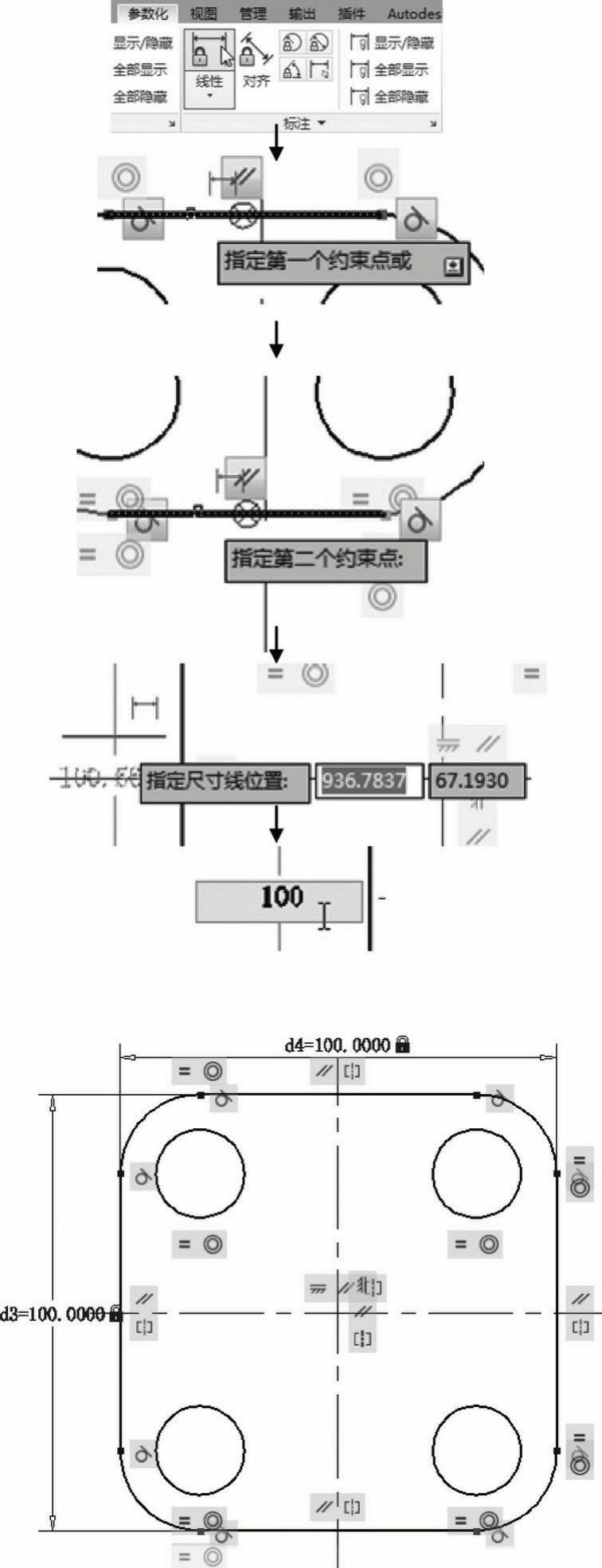

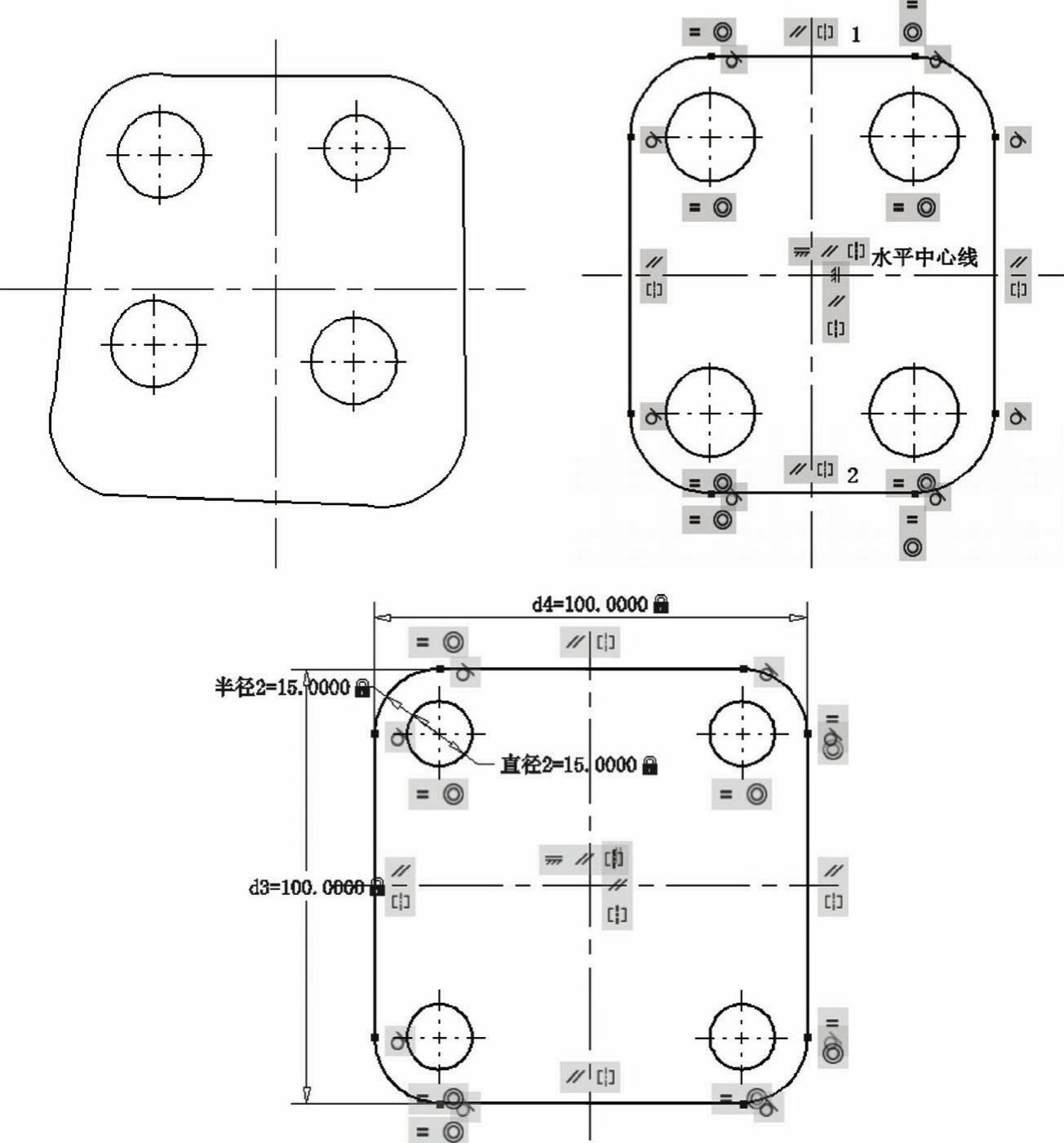

8）在“参数化”选项卡的“尺寸”面板中单击“线性”按钮，依次选择直线1和直线2，然后把尺寸标注约束放置到合适的位置，左击鼠标，在“标注”数值框中输入“100”；同理，完成直线3和直线4的尺寸约束，如图3-33所示。

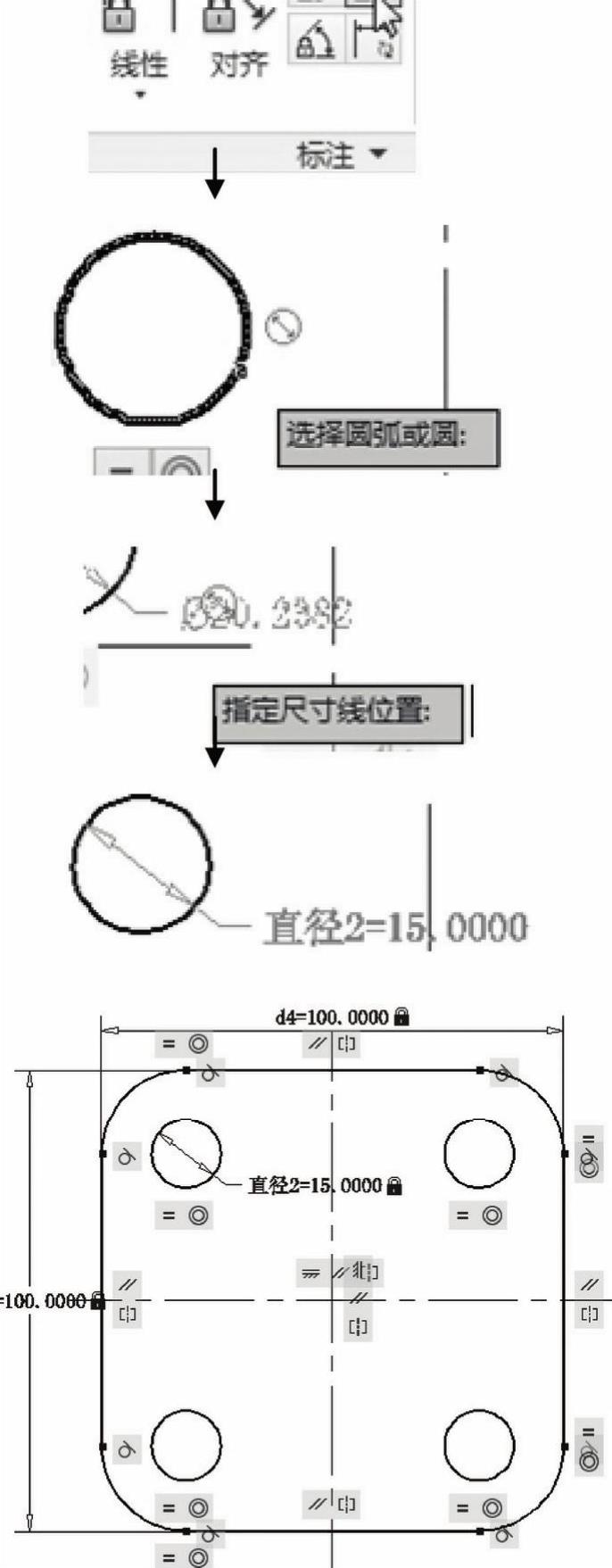

9）在“参数化”选项卡的“尺寸”面板中单击“直径”按钮，选择任意一个圆，在适当的位置单击放置尺寸，并在尺寸框中输入“15”。在几何约束的规定下，其他的3个圆的直径都修改成“15”，如图3-34所示。

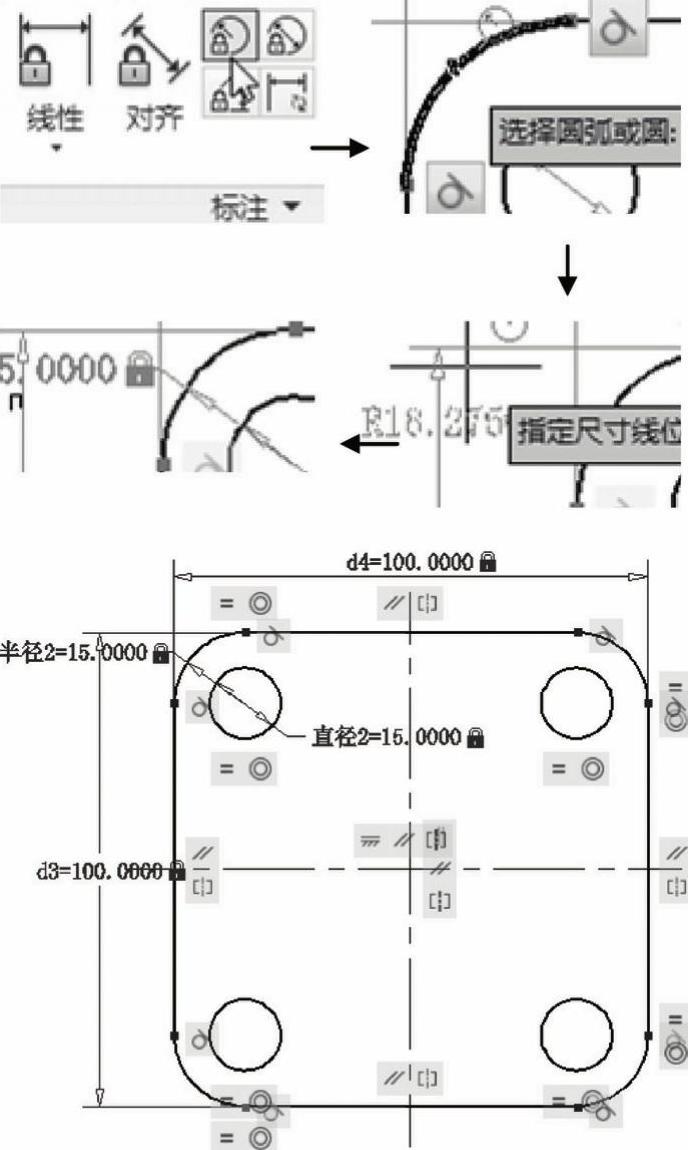

10）在“参数化”选项卡的“尺寸”面板中单击“半径”按钮，选择任意一个圆角，在适当的位置单击放置尺寸，并在尺寸框中输入“15”。在几何约束的规定下，其他的3个圆角的半径都修改成15，如图3-35所示。

图3-33 长宽尺寸约束

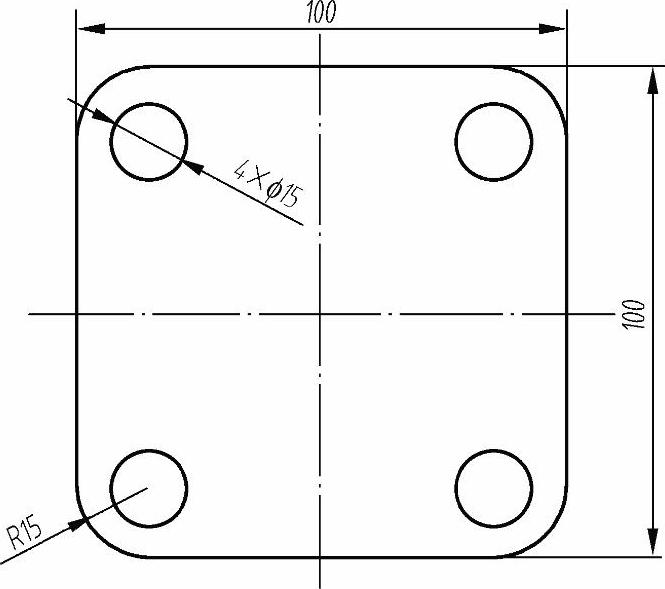

11）在“参数化”选项卡的“几何”面板中单击“全部隐藏”按钮，把几何约束隐藏；然后在“尺寸”面板中单击“全部隐藏”按钮，把尺寸约束隐藏；然后添加相应的尺寸标注，如图3-36所示。

图3-34 圆的尺寸约束

图3-35 圆角的尺寸约束

图3-36 隐藏约束并添加标注
