捕捉模式用于设置光标移动的距离，使光标只能停留在图形中指定的栅格节点上。当启用捕捉模式时，光标只能以设置好的捕捉间距为最小移动距离。通常将捕捉间距与栅格间距设置成倍数关系，这样光标就可以准确地捕捉到栅格点。

可以使用以下4种方法打开捕捉模式。

●“应用程序”状态栏中的按钮：使用鼠标左键单击“应用程序”状态栏中的“正交模式”按钮。

●功能键：按〈F9〉键。

●快捷键：〈Crtl+B〉组合键。

●命令行：在命令行“命令”提示下输入SNAP，按〈Enter〉键或空格键，输入ON确认打开捕捉模式，输入OFF确认关闭捕捉模式。

在“草图设置”对话框的“捕捉和栅格”选项卡中可以设置捕捉和栅格的模式和间距。将鼠标指针指向“应用程序”状态栏中的“栅格”按钮或者“捕捉模式”按钮，单击鼠标右键，选择“设置”，弹出如图3-22所示的“草图设置”对话框，此时“捕捉和栅格”选项卡处于激活状态。

“捕捉和栅格”选项卡中各常用选项的含义如下。(www.daowen.com)

●捕捉间距：在文本框中可以输入X、Y轴上的捕捉间距，一般是栅格间距的倍数。

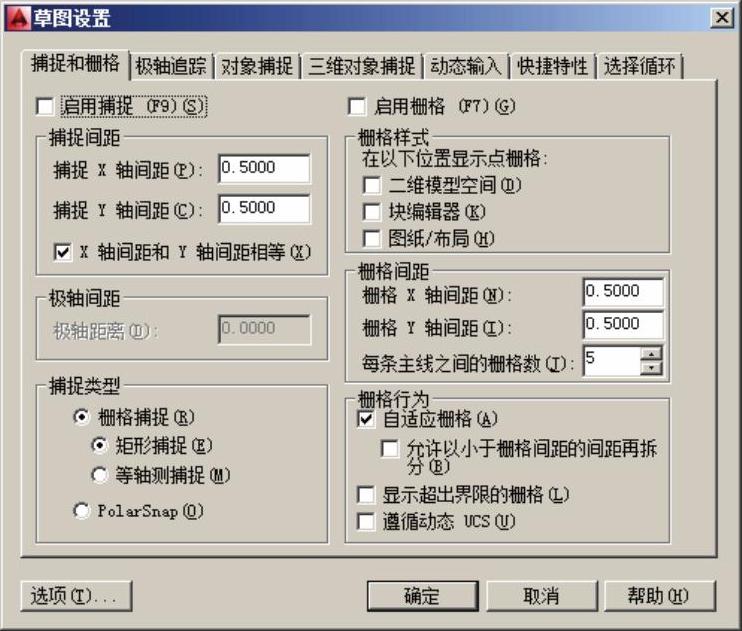

图3-22 捕捉和栅格设置

●栅格间距：在文本框中可输入X、Y轴上的显示的栅格间距。

●极轴间距：当选择“捕捉类型”中的PolarSnap单选按钮时，需设置捕捉增量距离。如果该值为0，则PolarSnap距离采用“捕捉X轴间距”的值。极轴距离设置必须与极轴追踪和/或对象捕捉追踪结合使用。如果两个追踪功能都未启用，极轴距离设置就无效。

●捕捉类型：当选择“栅格捕捉”单选按钮时，有“矩形捕捉”和“等轴测捕捉”两个单选按钮可选。选择“矩形捕捉”单选按钮，表示将捕捉样式设置为标准矩形捕捉模式。选择“等轴测捕捉”单选按钮，表示将捕捉样式设置为等轴测轴捕捉模式，可作为辅助绘图工具。
