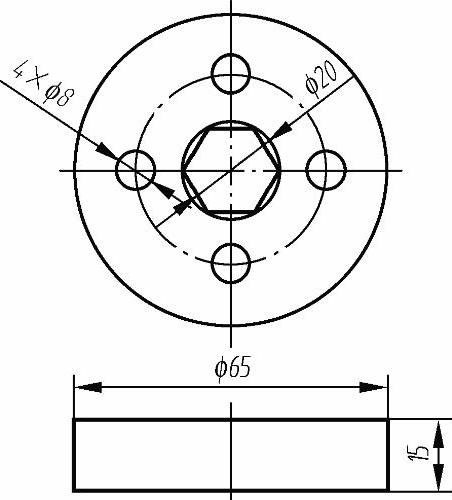

工程图描绘的是带一个中心孔以及4个环绕小孔的零件，其结构和尺寸如图3-1所示。

【思路分析】

该零件的正视图中由圆、正六边形组成，而俯视图相对简单，就是一个矩形。绘制此图的方法是先绘制出正视图和俯视图的中心线以及中心位置的两个圆，如图3-2所示；然后绘制俯视图和4个小圆孔，如图3-3所示；最后绘制内接的正六边形完成全图，如图3-4所示。

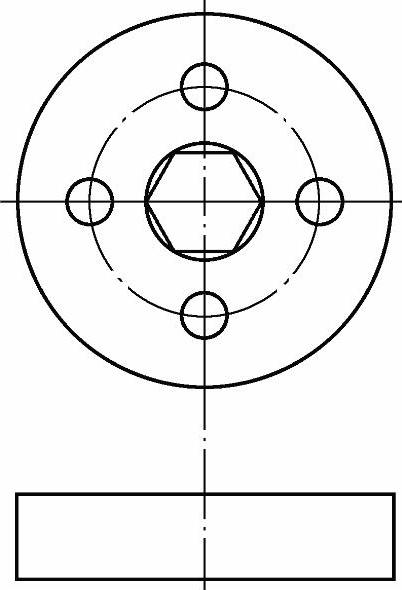

图3-1 圆盘零件工程图

图3-2 绘制中心线及圆

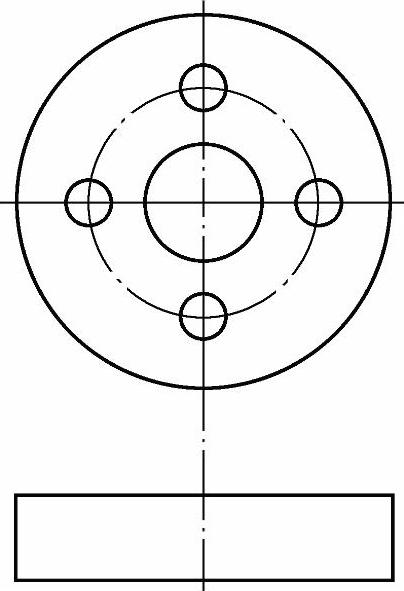

图3-3 绘制俯视图和小圆

图3-4 绘制内接正六边形

【光盘文件】

——参见附带光盘中的“END\Ch3\3-1.dwg”文件。

——参见附带光盘中的“AVI\Ch3\3-1.avi”文件。

【操作步骤】

1）单击“图层特性”按钮，新建图层，如图3-5所示。

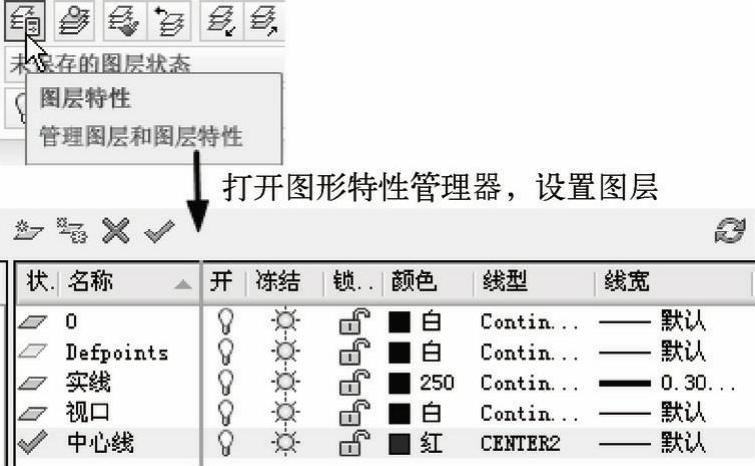

图3-5 图层设置

2）单击“正交”按钮，进入正交模式。

3）单击“图层”面板中的“图层选择”下拉列表切换“中心线”图层为当前图层，单击“直线”按钮，进入直线绘制状态，如图3-6所示。

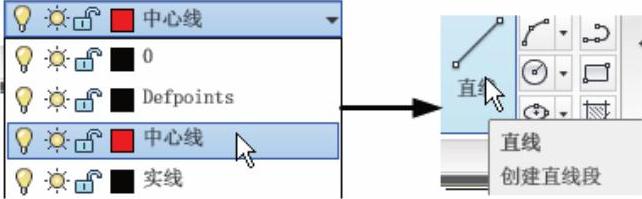

图3-6 选择直线命令

在绘图区中单击鼠标，指定直线的第一点，然后向右拖动鼠标，并在弹出的输入框里输入直线长度“70”，按下〈Enter〉键，完成输入，再次按下〈Enter〉键，结束直线命令，完成水平中心线的绘制，如图3-7所示。

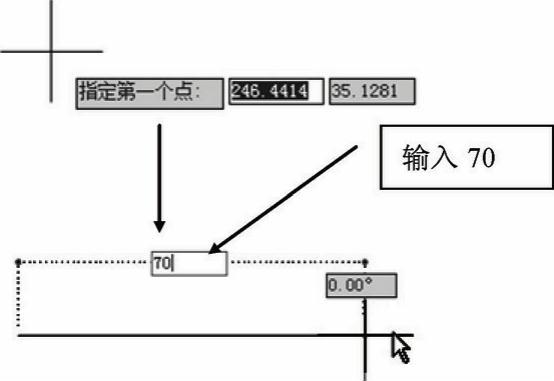

图3-7 水平中心线的绘制(www.daowen.com)

4）单击绘图辅助工具栏的“对象捕捉”，或者按快捷键〈F3〉，打开对象捕捉功能。右击选择要捕捉的特殊点，选择“中点”，如图3-8所示。

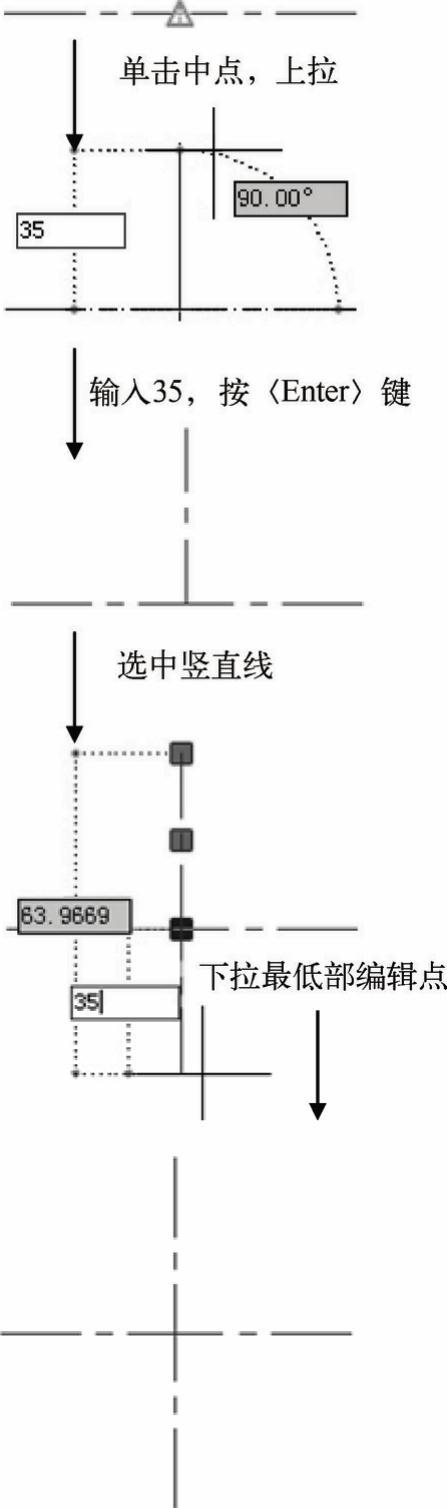

5）单击“直线”按钮，如图3-9所示，在水平中心线中点位置附近移动，出现中点符号处单击，指定直线的第一点。向上拖动鼠标，并在长度输入框里输入“35”，然后按〈Enter〉键结束命令。选择竖直中心线单击下面的编辑点，下拉，并在出的输入框里输入直线长度“35”，按〈Enter〉键，完成输入。

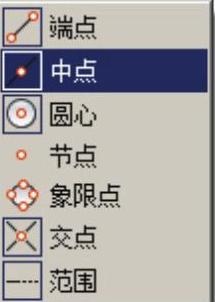

图3-8 选择对象捕捉中点

图3-9 竖直中心线的绘制

6）绘制俯视图的竖直中心线。确认“对象捕捉”处于打开状态，单击“直线”按钮，鼠标移动到圆的竖直中心线下端点，然后鼠标竖直移动，会出现一条与其对齐的虚线，移动到一定距离，单击，指定直线第一个点。向下拖动鼠标，并在长度输入框里输入“20”，然后按〈Enter〉键结束命令。具体操作如图3-10所示。

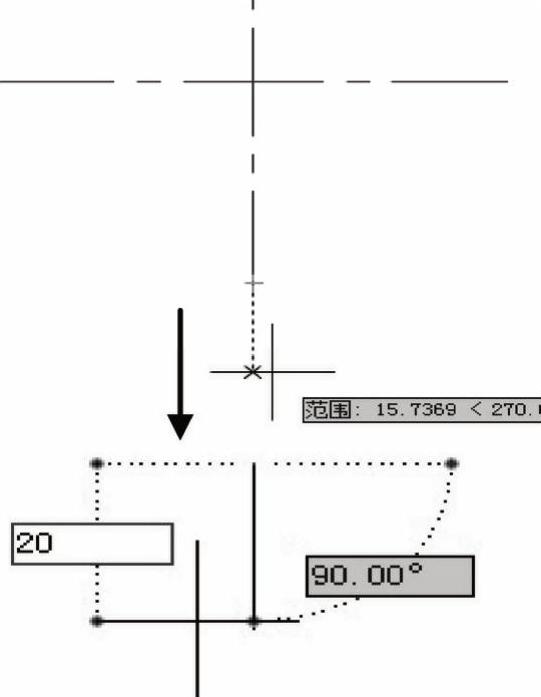

图3-10 绘制俯视图中心线

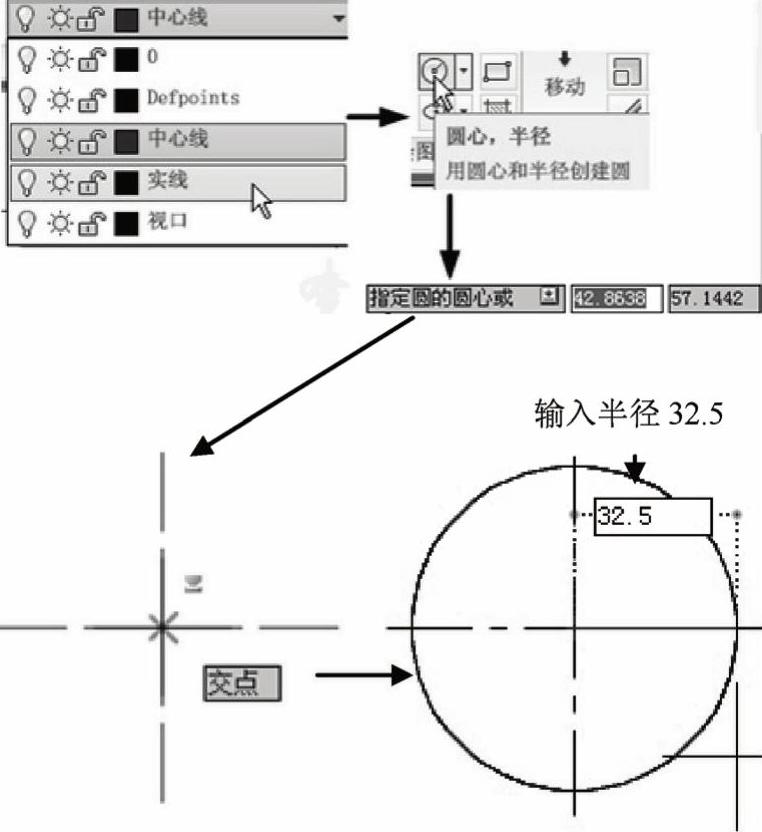

7）切换图层到“实线”图层，单击“圆”按钮。移动十字光标到中间的竖直中心线和水平中心线交点附近，当对象捕捉提示“交点”时单击左键，选定圆心。然后移动鼠标，在弹出的输入框里输入半径“32.5”并按〈Enter〉键，完成中间大圆的绘制。

8）用同样的方法，完成直径为20的小圆的绘制，以及切换成“中心线”图层绘制直径为40的定位圆。

9）切换图层到“实线”图层，单击“圆”按钮。移动十字光标到中间的竖直中心线和定位圆交点附近，当对象捕捉提示“交点”时单击左键，选定圆心；然后移动鼠标，在弹出的输入框里输入半径“4”并按〈Enter〉键，完成第一个环绕圆的绘制，同样的方法绘制其他3个环绕圆，如图3-12所示。

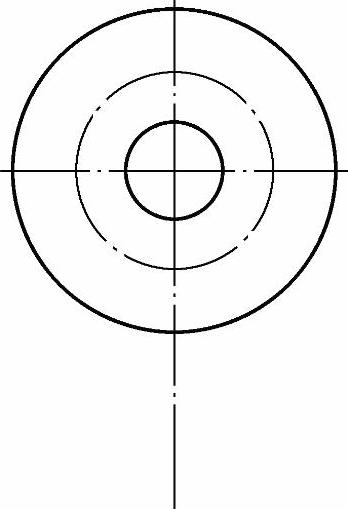

图3-11 绘制中心大圆

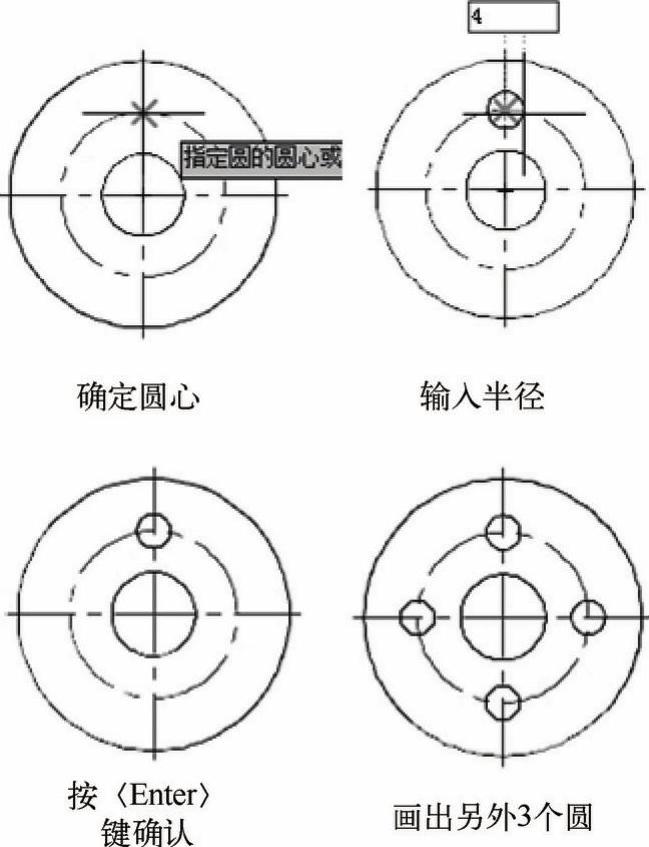

图3-12 画出环绕小圆

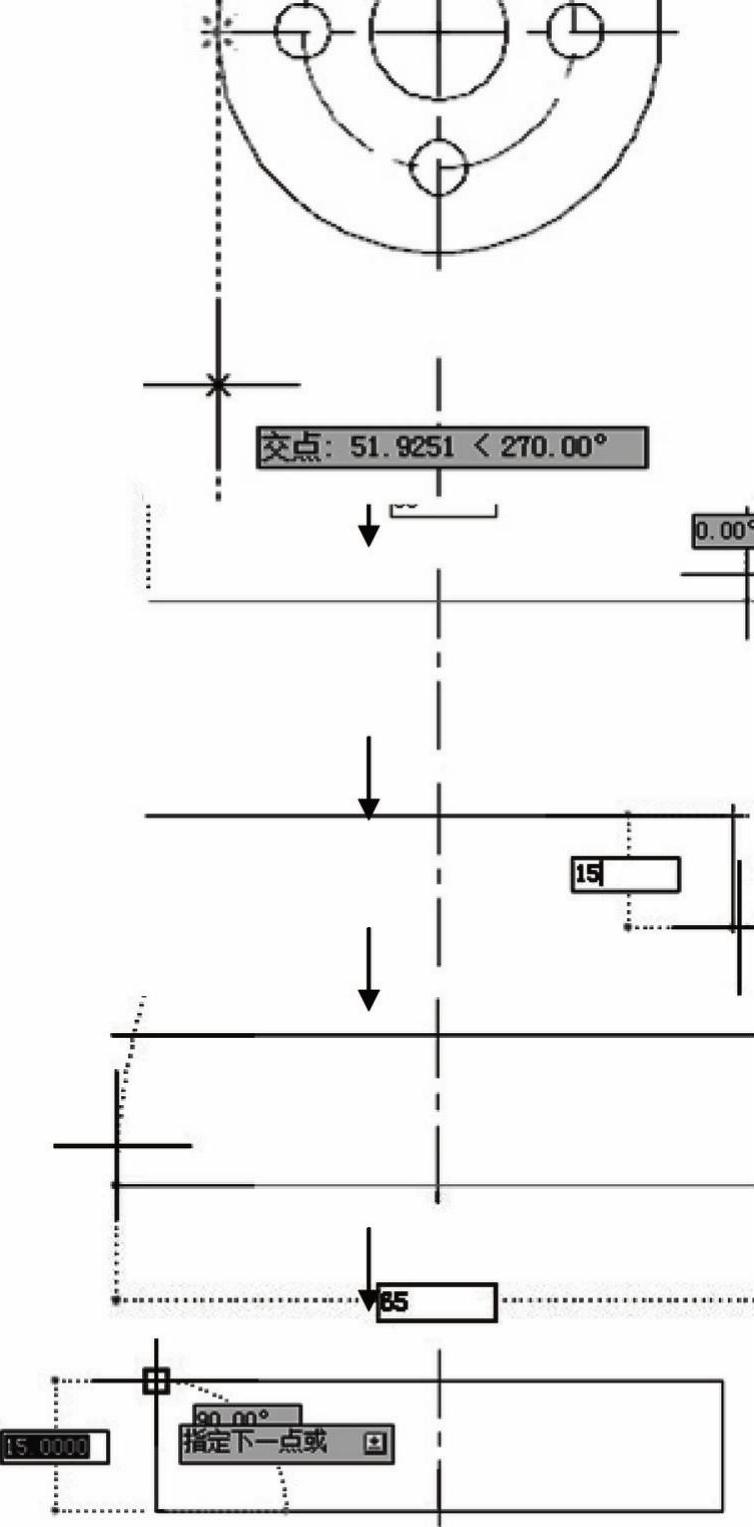

10）完成俯视图。首先开启“对象捕捉”和“正交”功能。单击“直线”按钮，在弹出“指定第一点”时将十字光标移动到主视图左侧外圆与水平中心线交点上，待出现对象捕捉的“虚线”提示时，移动到俯视图中心线附近，单击左键。然后向右拖动鼠标，并在弹出的输入框里输入直线长度“65”，按下〈Enter〉键，完成输入。然后下拖动鼠标，输入框里输入直线长度“15”，按下〈Enter〉键；接着左拖动鼠标，输入框里输入直线长度“65”，按下〈Enter〉键；将十字光标移动到第一条直线左端点，单击左键，最后按下〈Enter〉键结束命令，完成完整矩形的绘制，如图3-13所示。

图3-13 绘制左上切线

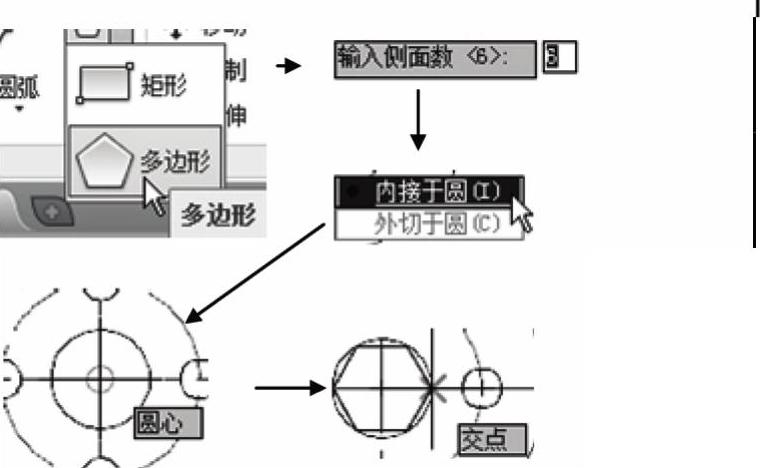

11）单击“绘图”面板的下拉列表，单击“正多边形”按钮。在弹出的输入框里输入边数“6”，然后利用对象捕捉选定圆心为正多边形的中心；并在弹出的选项菜单里选择“内接于圆”，然后将十字光标移到圆与水平中心线交点处。当对象捕捉提示“交点”时，单击鼠标选择交点；然后按〈Enter〉键，结束命令，完成正六边形的绘制，如图3-14所示。

图3-14 正六边形的绘制

提示：一个命令的操作完成之后，需要按下〈Enter〉键来结束此命令。前一个命令结束之后，按下〈Enter〉键可以对其进行重复。除了〈Enter〉键之外，在AutoCAD 2014绘图过程中，鼠标的右键和键盘的空格键，都有同样的功能，可以当做确认键使用。在命令执行中，按下〈ESC〉键可以中止当前命令。
