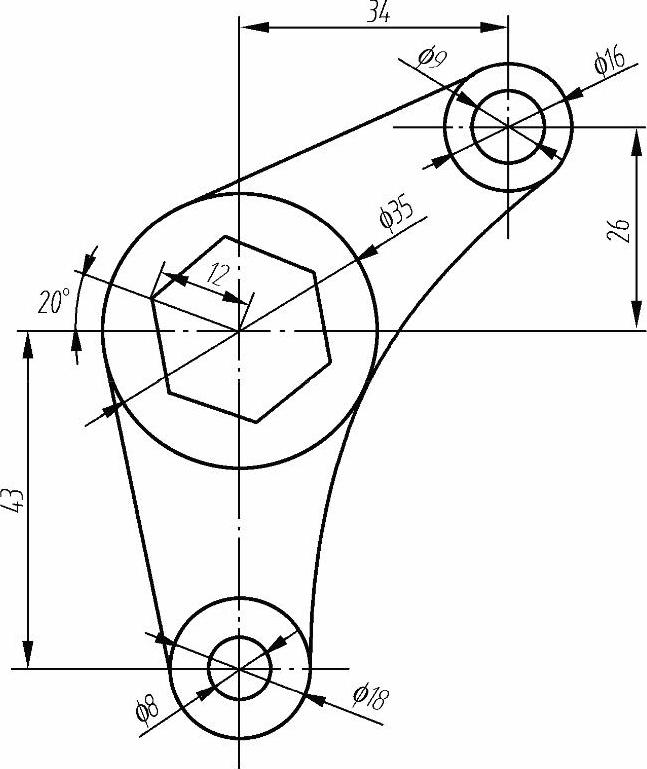

零件的结构和尺寸如图2-134所示。

图2-134 三角形连接件

【思路分析】

零件的结构由基本的圆、圆弧、正六边形和直线构成，结构并不复杂。绘制可分四步完成。第一步，先绘制中心线和直径为16和9同心圆的圆心定位点，如图2-135所示；第二步，绘制圆和正六边形，如图2-136所示；第三步，绘制三个圆之间的连接线和连接圆弧，如图2-137所示；第四步，修剪图形，完成绘制，如图2-138所示。

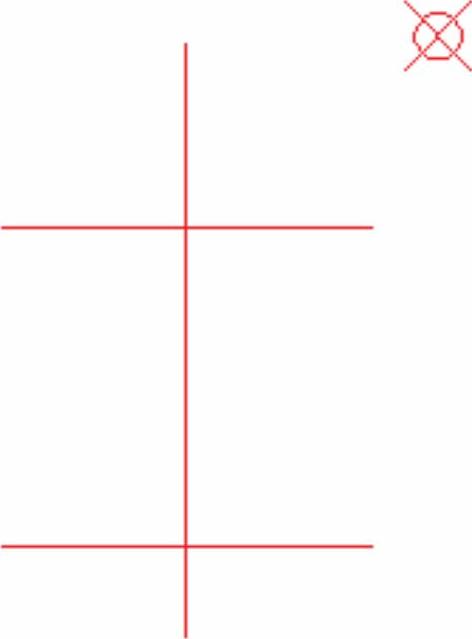

图2-135 绘制中心线和定位点

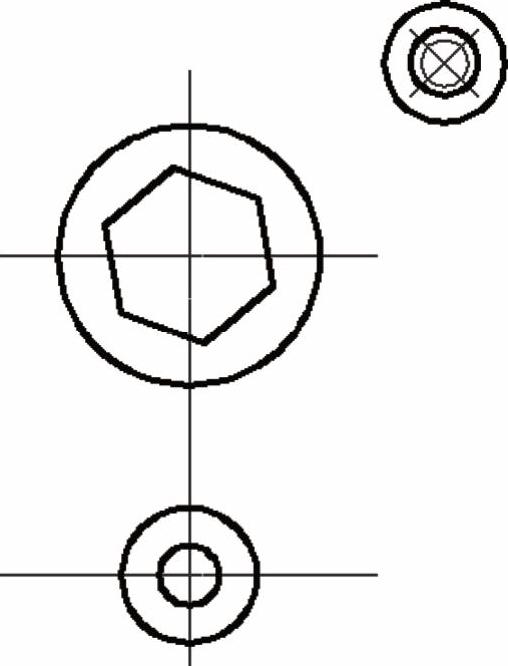

图2-136 绘制圆和正六边形

【光盘文件】

——参见附带光盘中的“END\Ch2\2-4-2.dwg”文件。

图2-137 绘制连接线和圆

图2-138 修剪图形

——参见附带光盘中的“AVI\Ch2\2-4-2.avi”文件。

【操作步骤】

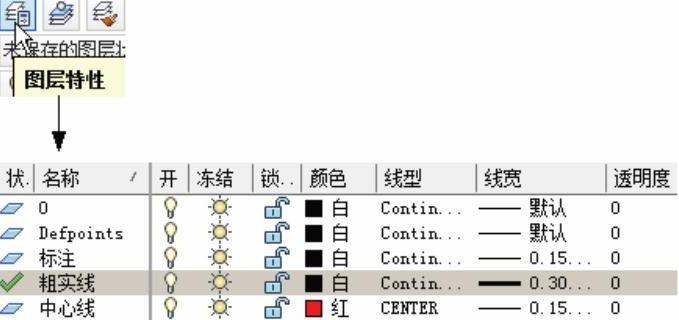

1）单击“图层特性”按钮，进行图层设置，如图2-139所示。

图2-139 设置图层

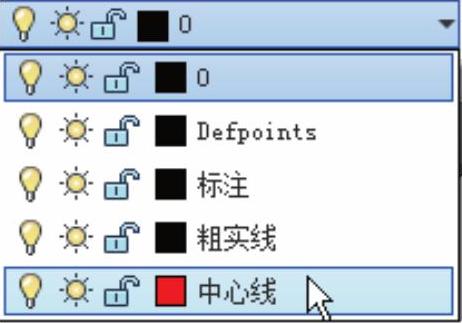

2）单击“图层”下拉列表，单击选择“中心线”图层为当前图层，如图2-140所示。

图2-140 选择图层

3）按键盘上的〈F8〉键或单击“正交”按钮，进入正交模式。

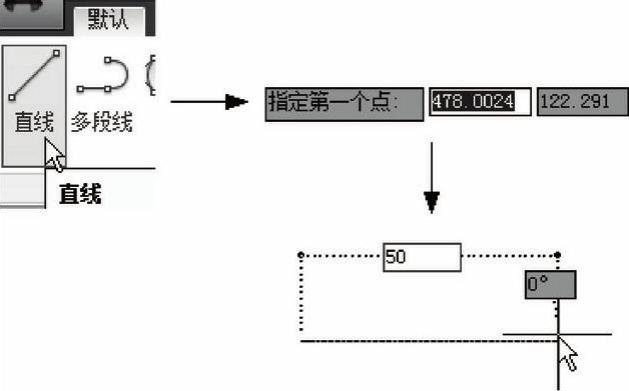

4）单击“直线”按钮，系统提示“指定第一个点”，在绘图区单击鼠标，任意选择一点作为直线的第一个点；系统提示“指定下一点”，将光标水平向右移，输入长度“50”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束命令，如图2-141所示。

图2-141 绘制第一段水平中心线

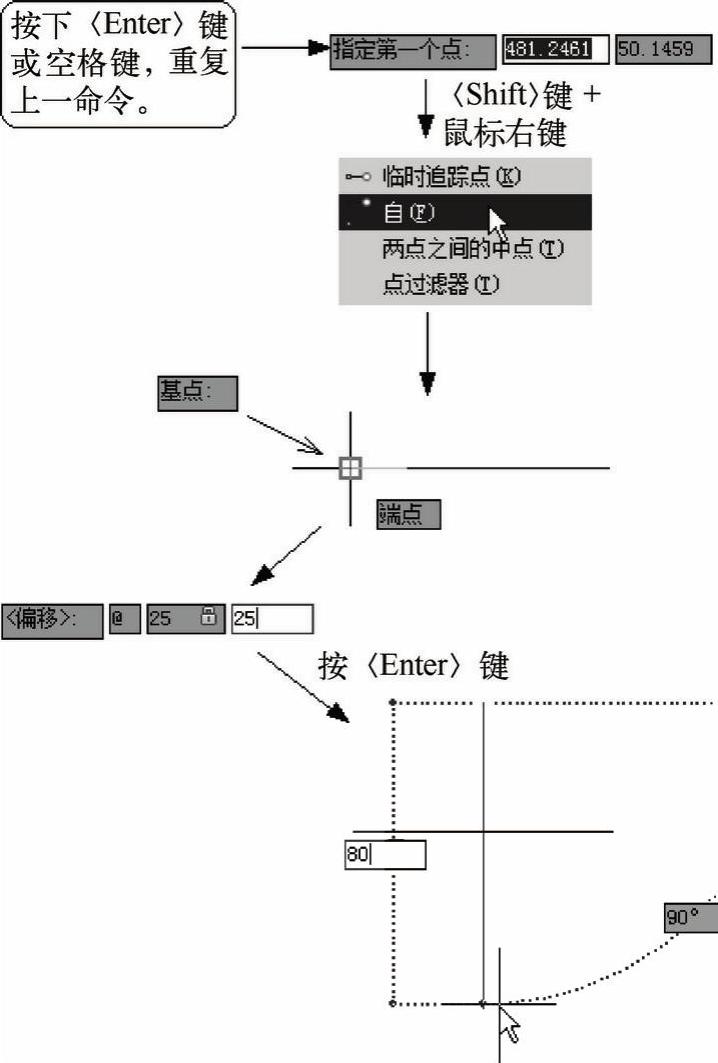

5）继续使用直线命令，直接按〈Enter〉键或空格键，重复上一命令，即直线命令。系统提示“指定第一个点”，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，将光标移至水平中心线的左端点位置，待对象捕捉提示出现“端点”时，单击左键，选择此点为坐标输入参照点，输入相对坐标@（25，25），依次输入“@”“25”“，”“25”，按〈Enter〉键，确定第一点；系统提示“指定下一点”，将光标竖直向下移，输入长度“80”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束命令，如图2-142所示。

图2-142 绘制垂直中心线

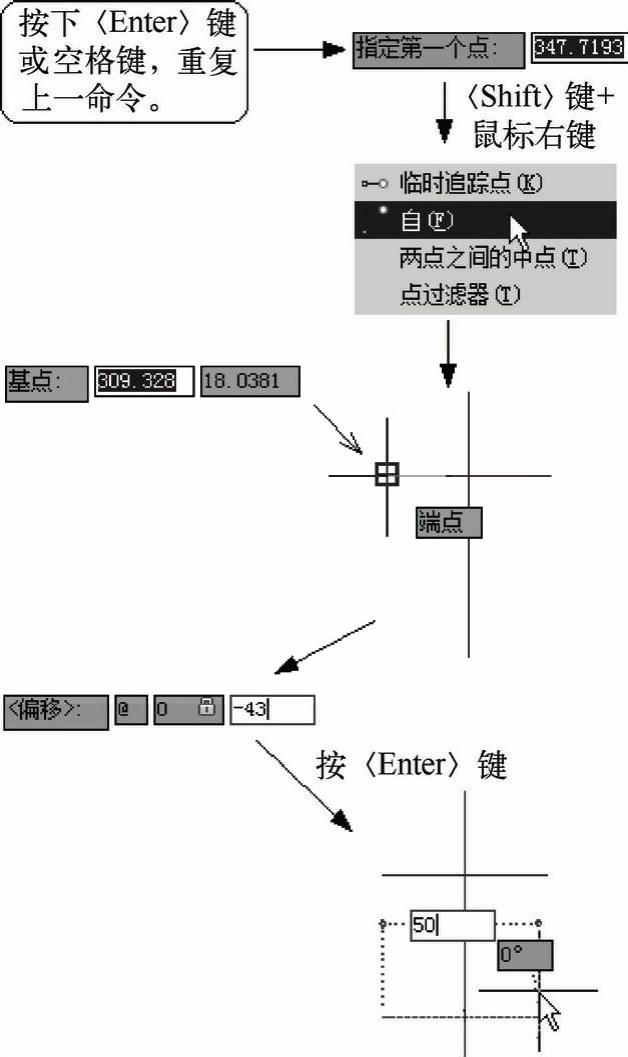

6）绘制第二段水平中心线。继续使用直线命令，直接按〈Enter〉键或空格键，重复上一命令。系统提示“指定第一个点”，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，将光标移至第一段水平中心线的左端点位置，待对象捕捉提示出现“端点”时，单击左键，选择此点为坐标输入参照点，输入相对坐标@（0，-43），按〈Enter〉键，确定第一点；系统提示“指定下一点”，将光标水平向右移，输入长度“50”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束命令，如图2-143所示。

7）按键盘上的〈F8〉键或单击“正交”按钮，退出正交模式。

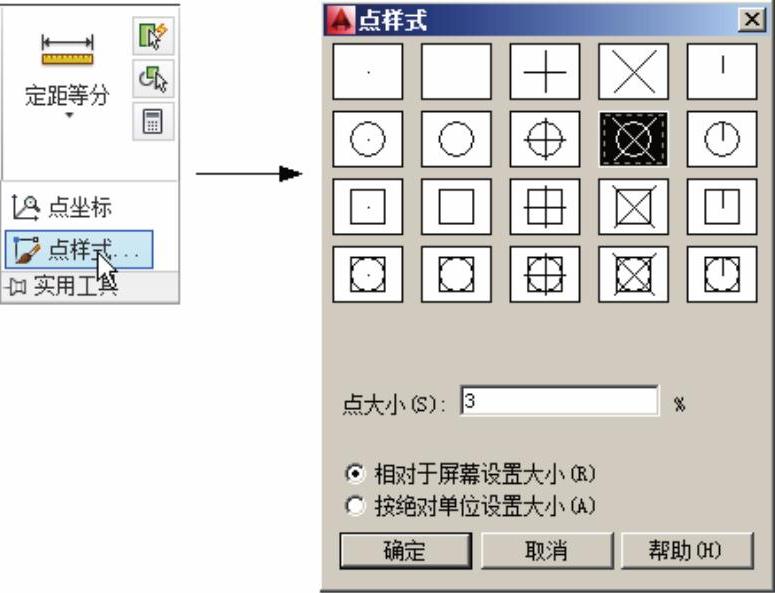

8）设置点样式，2-144所示。单击“实用工具”下拉菜单，单击“点样式”按钮，用户可以根据个人使用习惯，在对话框中选择点样式。

图2-143 绘制第二段水平中心线

图2-144 设置点样式

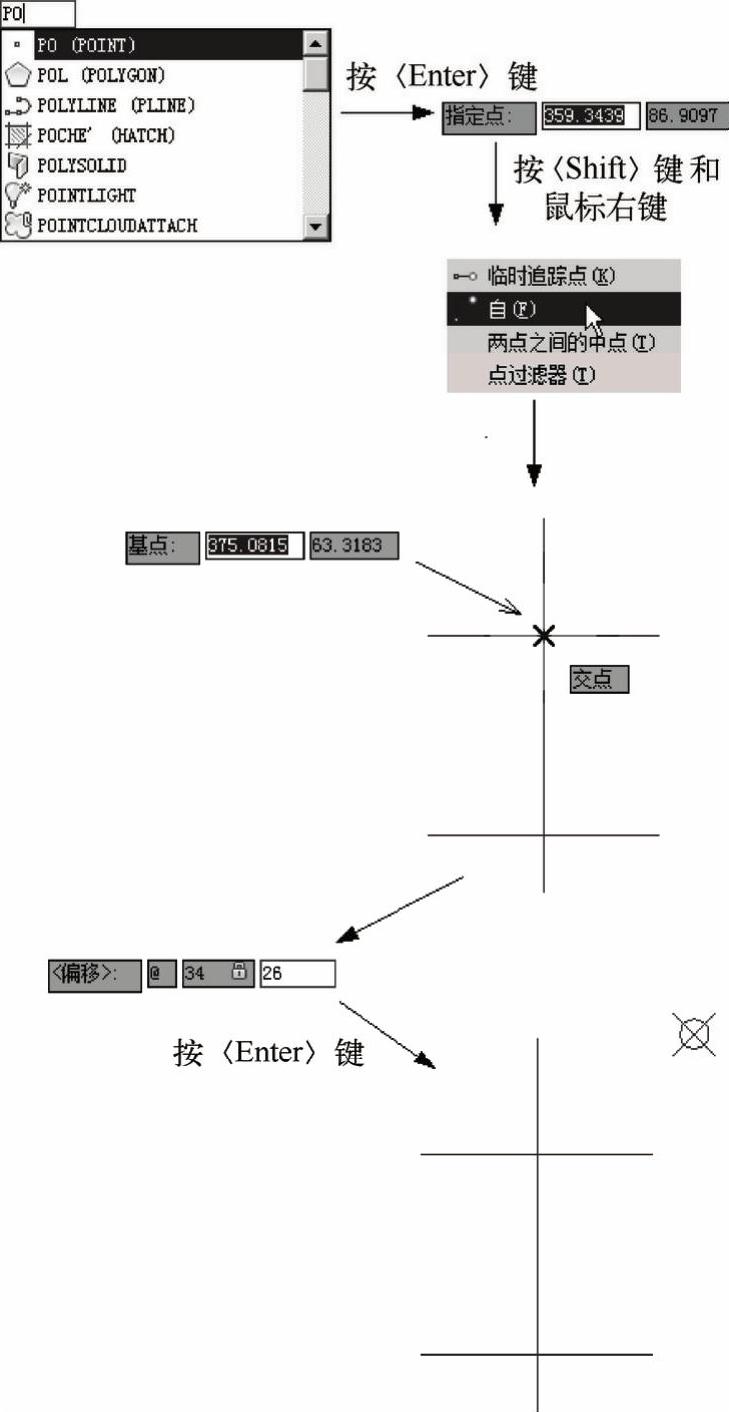

9）绘制定位圆心的定位点，如图2-145所示。输入命令POINT或PO，按〈Enter〉键；系统提示“指定点”，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，将光标移至第一段水平中心线与垂直中心线交点位置，待对象捕捉提示出现“交点”时，单击左键，选择此点为坐标输入参照点，输入相对坐标@（34，26），按〈Enter〉键，完成绘制。(www.daowen.com)

图2-145 绘制定位点

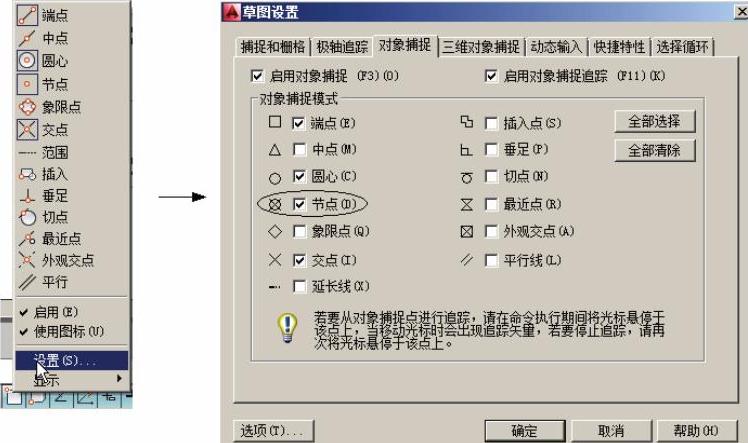

10）设置对象捕捉模式，如图2-146所示。在状态栏处，右键单击“对象捕捉”按钮，在弹出菜单中选择“设置”选项，在弹出的对话框中，勾选“节点”，以便可以捕捉定位点。

11）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

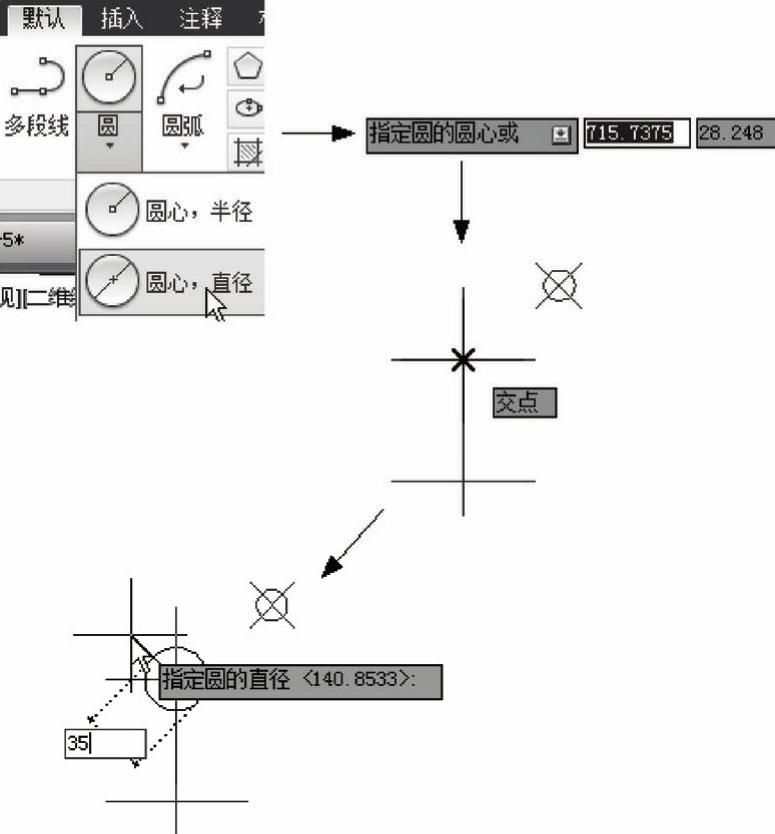

12）单击“圆”下拉菜单，选择“圆心，直径”按钮，系统提示“指定圆的圆心或”，将光标移至垂直中心线与第一段水平中心线交点处，待对象捕捉提示出现“交点”时，单击左键选定为圆心；系统提示“指定圆的直径”，输入“35”，按〈Enter〉键，完成中间圆的绘制，如图2-147所示。

图2-146 设置对象捕捉

图2-147 绘制中间圆

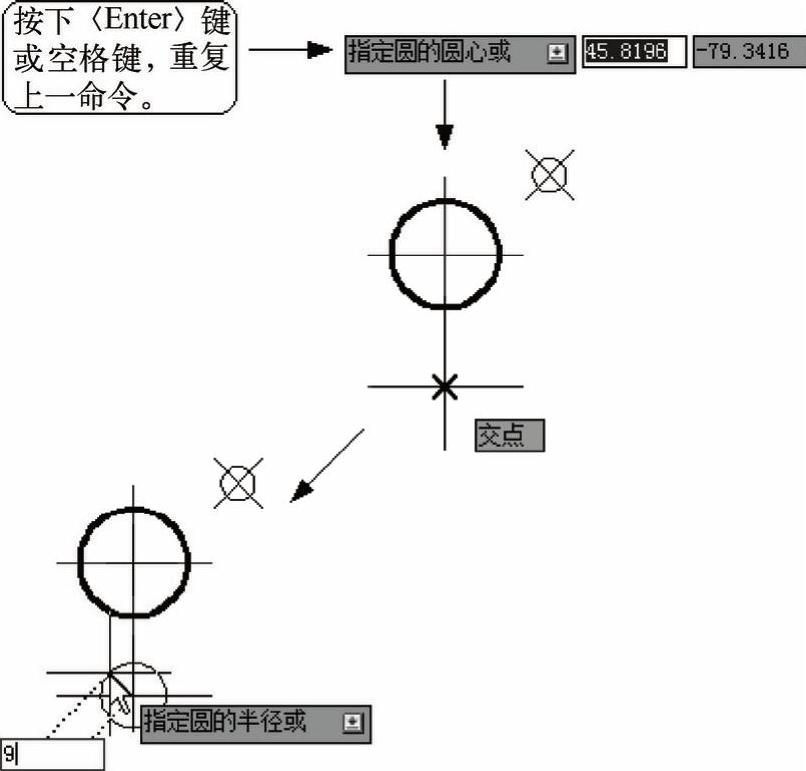

13）继续圆的绘制，如图2-148所示。直接按〈Enter〉键或空格键，重复上一命令，即圆命令，需要注意的是，在上一次绘制中，使用的是“圆心，直径”方式，而按〈Enter〉键重复上一命令后，虽然是圆命令，但是绘制方式是“圆心，半径”。系统提示“指定圆的圆心或”，将光标移至垂直中心线与第二段水平中心线交点处，待对象捕捉提示出现“交点”时，单击左键选定为圆心；系统提示“指定圆的半径”，输入“9”，按〈Enter〉键，完成下外圆的绘制。

图2-148 绘制下外圆

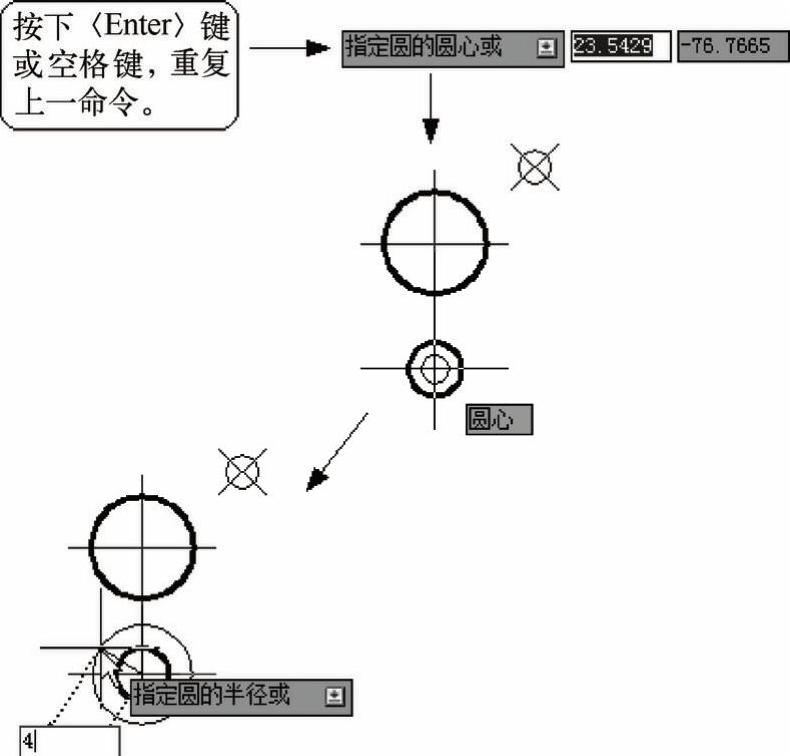

14）用同样的方法绘制内圆，如图2-149所示。直接按〈Enter〉键或空格键，重复上一命令。系统提示“指定圆的圆心或”，选择垂直中心线与第二段水平中心线交点为圆心，输入半径为“4”。

图2-149 绘制下内圆

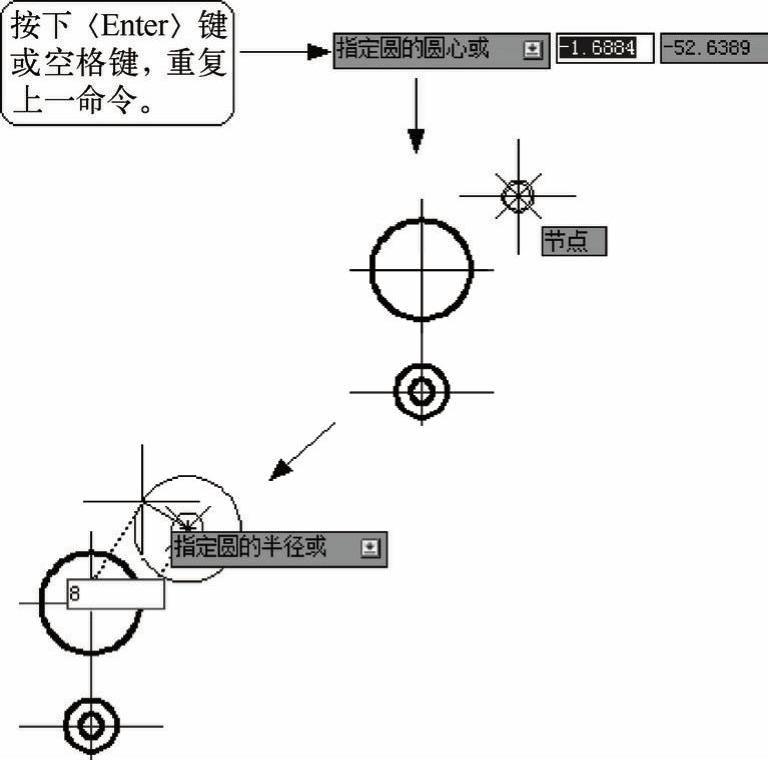

15）继续圆的绘制，如图2-150所示。直接按〈Enter〉键或空格键，重复上一命令。系统提示“指定圆的圆心或”，将光标移至定位点处，待对象捕捉提示出现“节点”时，单击左键选定为圆心；系统提示“指定圆的半径”，输入“8”，按〈Enter〉键，完成上外圆的绘制。

图2-150 绘制上外圆

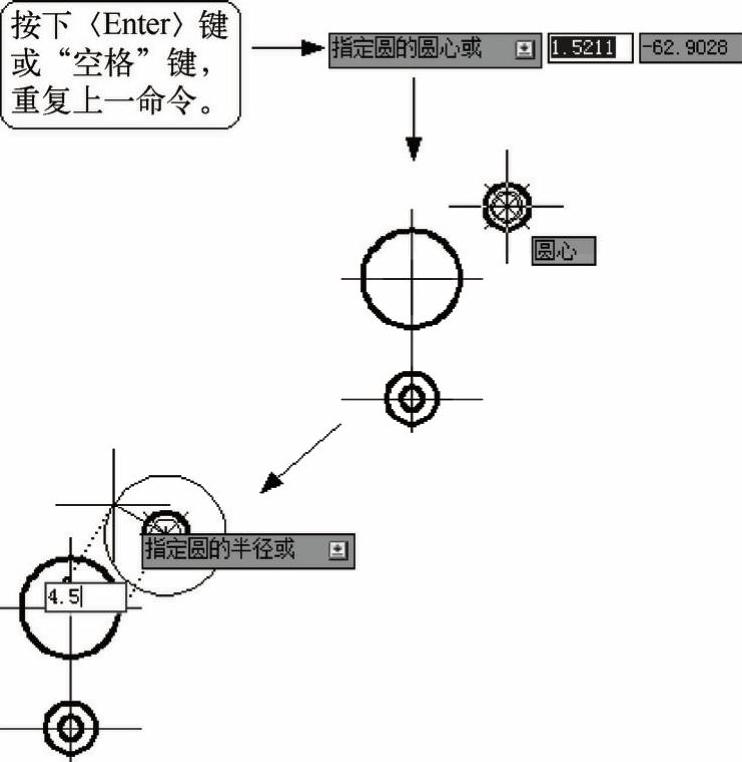

16）继续圆的绘制，如图2-151所示。直接按〈Enter〉键或空格键，重复上一命令。系统提示“指定圆的圆心或”，选取定位点为圆心，输入半径为“4.5”。完成上内圆的绘制。

图2-151 绘制上内圆

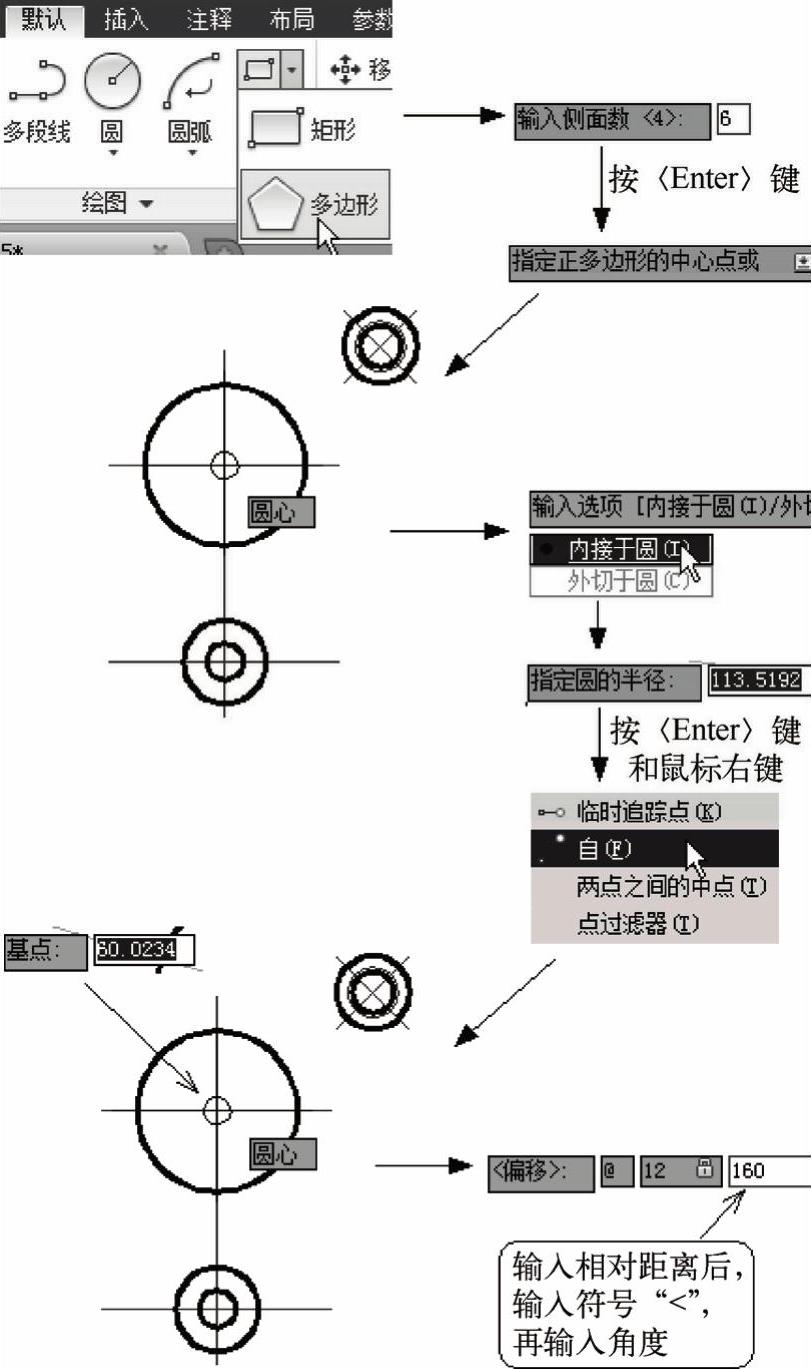

17）绘制正六边形，如图2-152所示。单击“矩形”下拉菜单，单击“多边形”按钮，输入侧面数“6”，按〈Enter〉键；移动光标至垂直中心线与第一段水平中心线交点处，待对象捕捉提示“交点”或“圆心”时，单击左键确定多边形中心；选择“内接于圆”模式；系统提示“指定圆的半径”，使用〈Shift〉和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，将光标移至垂直中心线与第一段水平中心线交点处，待对象捕捉提示出现“圆心”或“交点”时，单击左键，选择此点为坐标输入参照点，使用相对极坐标，坐标值为@12＜160，依次输入“@”“12”“＜”“160”，按〈Enter〉键，完成绘制。

图2-152 绘制正六边形

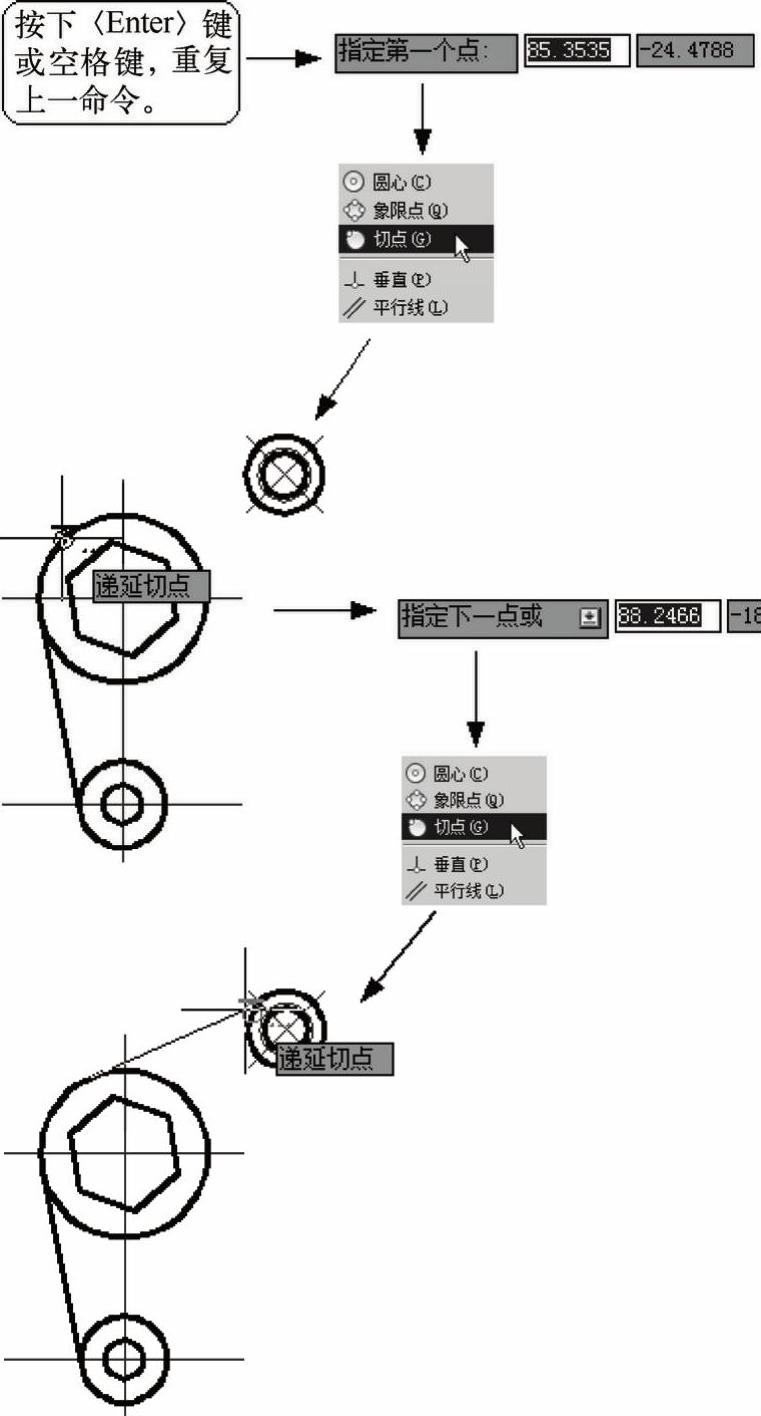

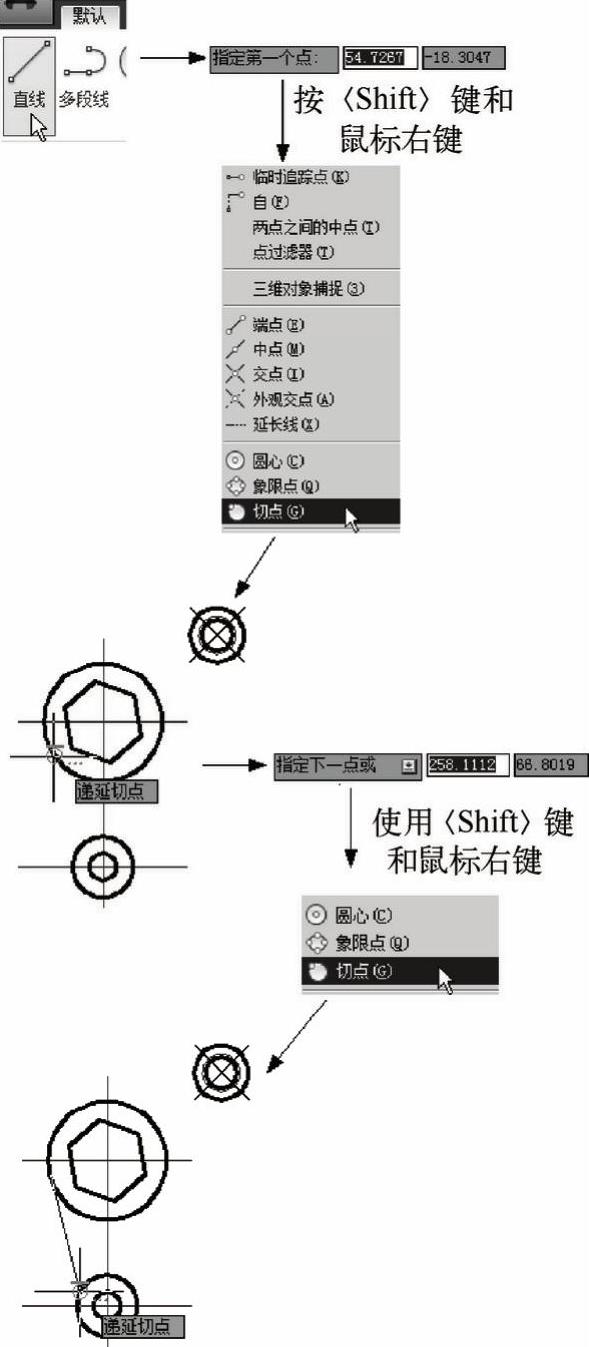

18）单击“直线”按钮，系统提示“指定第一个点”，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“切点”，将光标移至中间圆的左下部分圆周上，待对象捕捉提示“递延切点”时，单击左键，确定为第一点；系统提示“指定下一点”，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“切点”选项，移动光标至下外圆的左上部分圆周上，待对象捕捉提示“递延切点”时，单击左键，确定为第二点；按〈Enter〉键，结束命令，完成下连接线的绘制，如图2-153所示。

图2-153 绘制下连接线

19）直接按〈Enter〉键或空格键，重复上一命令，即直线命令。使用相同的方法绘制另一条连接线，两个切点分别位于中间圆的左上部分圆周和上外圆的左下部分圆周，如图2-154所示。

图2-154 绘制上连接线

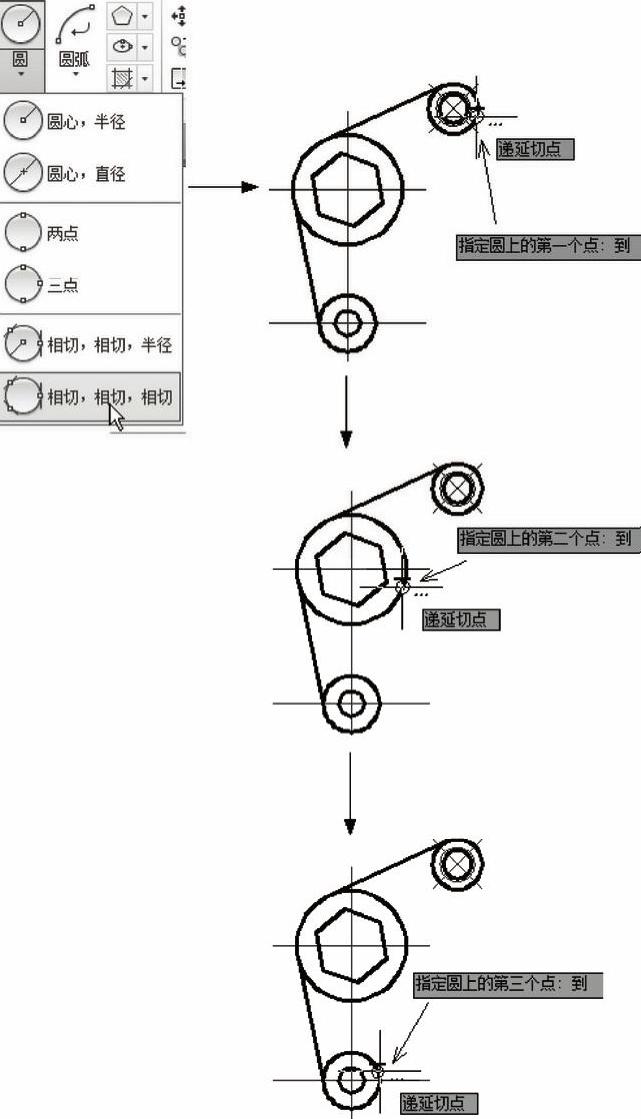

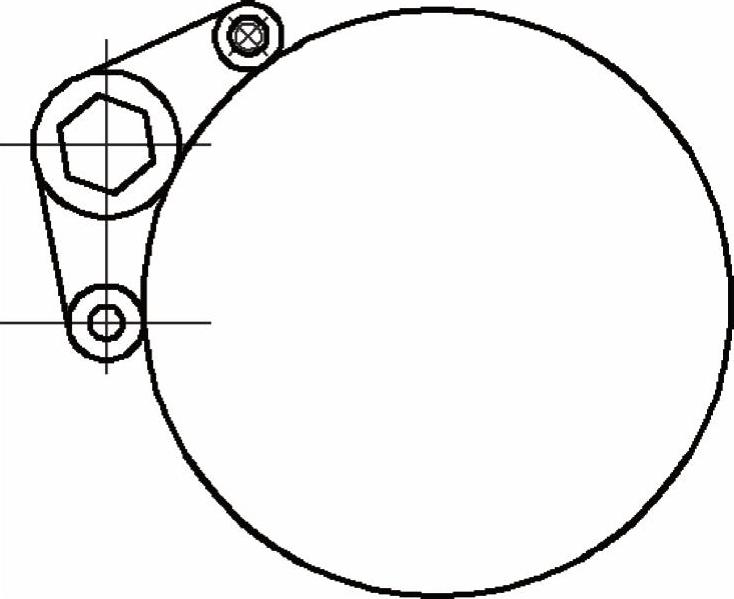

20）绘制连接圆，如图2-155所示。单击“圆”下拉菜单，选择“相切，相切，相切”；系统提示“指定圆上的第一个点”，选择上外圆右半圆上的一点；系统提示“指定圆上的第二个点”，选择中间圆右半圆上的一点；系统提示“指定圆上的第三个点”，选择下外圆右半圆上的一点；依次选择三个点后，即可完成绘制。

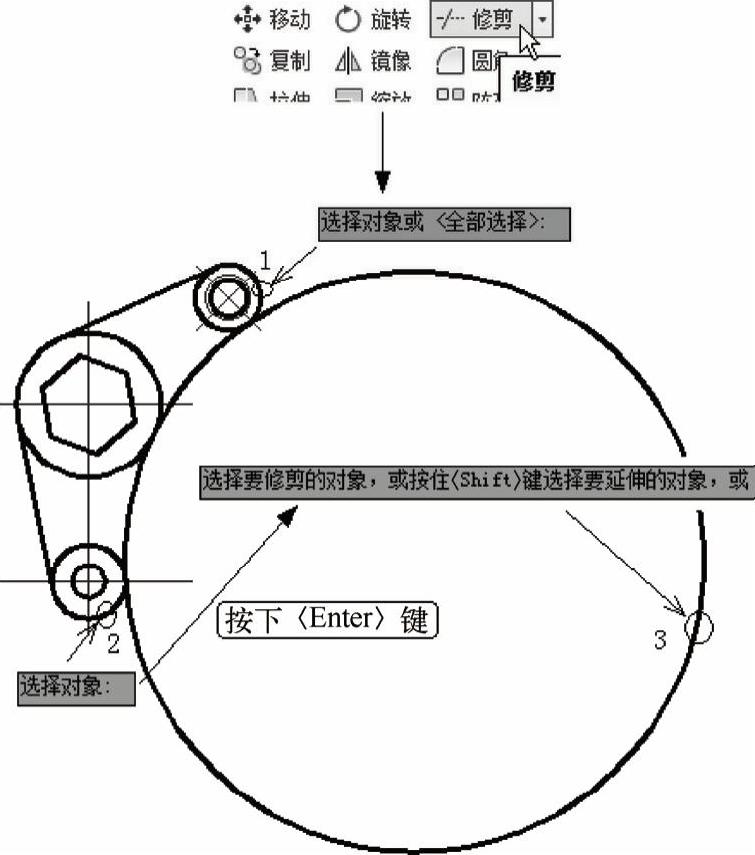

21）修剪图形，如图2-156所示。单击“修剪”按钮，待弹出“选择对象或＜全部选择＞”提示后，分别选择上外圆（如图2-156中的1所示），下外圆（如图2-156中的2所示），按〈Enter〉键；系统提示“选择要修剪的对象”，选择连接圆的多余部分（如图2-156中的3所示）；最后按〈Enter〉键，完成修剪，完成绘制。

图2-155 绘制连接圆

图2-156 修剪连接圆
