零件的结构和尺寸如图2-112所示。

【思路分析】

零件的结构比较简单，两端为圆形接头，中间由圆形管道相连。从主视图看，两端为矩形，中间部位由两段圆弧和相切线构成。绘制可分五步完成。第一步，先绘制底部接头，如图2-113所示；第二步，绘制中间两条中心线，如图2-114所示；第三步，绘制顶部接头，如图2-115所示；第四步，绘制中间的连接圆弧和切线，如图2-116所示；最后一步，

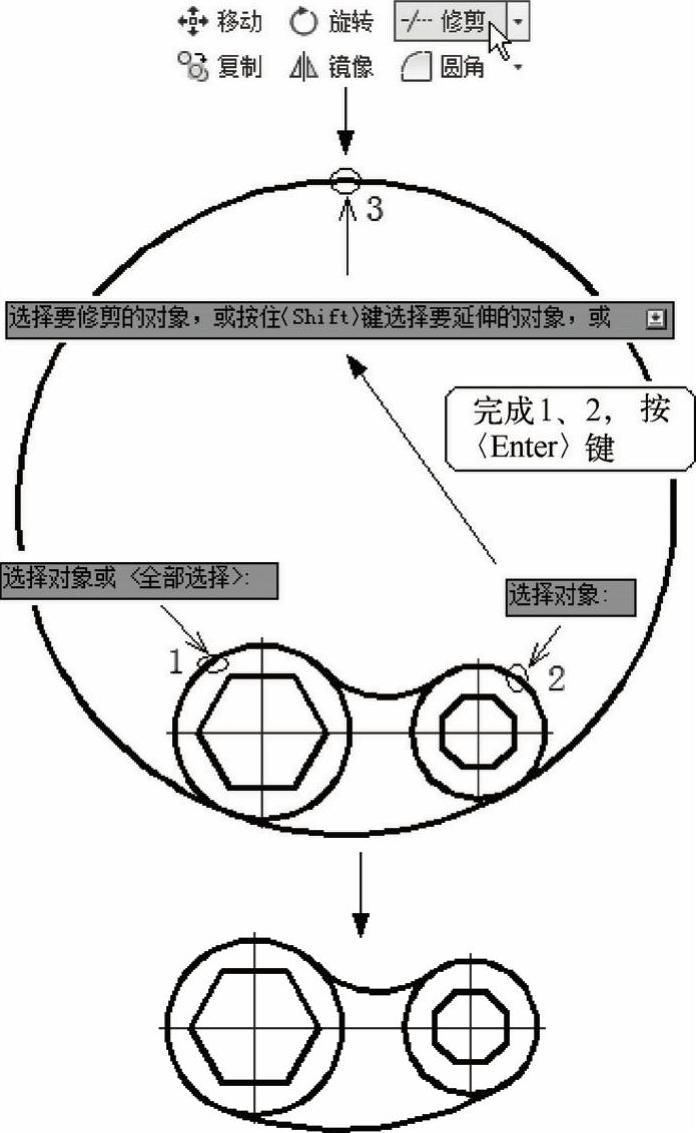

14）下连接圆的修剪与上连接圆的类似，如图2-111所示，完成下连接圆修剪后，便已完成所有绘制。

图2-111 修剪下连接圆

对中间的切线和连接弧进行修剪，如图2-117所示。

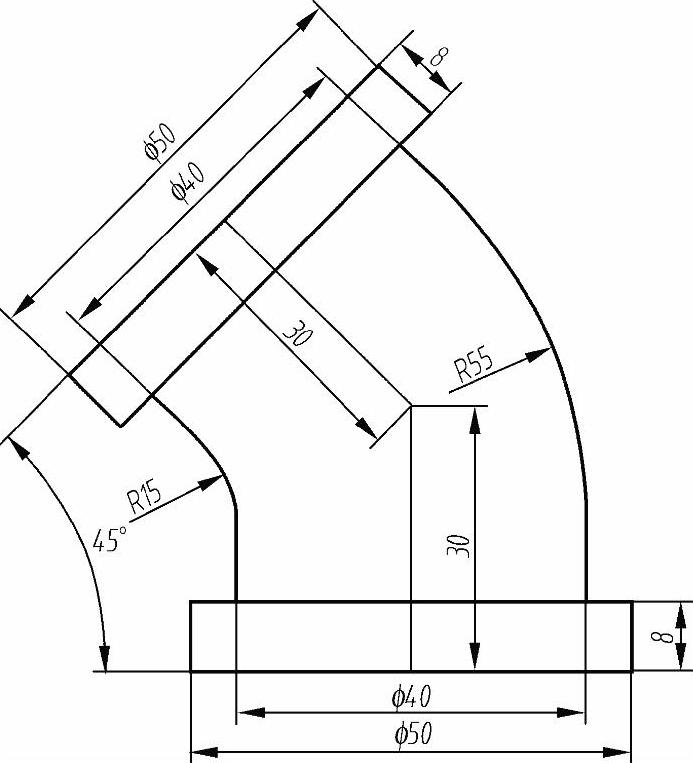

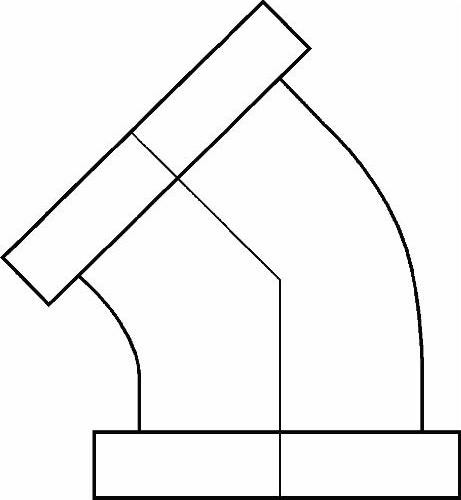

图2-112 管类零件

图2-113 绘制底部接头

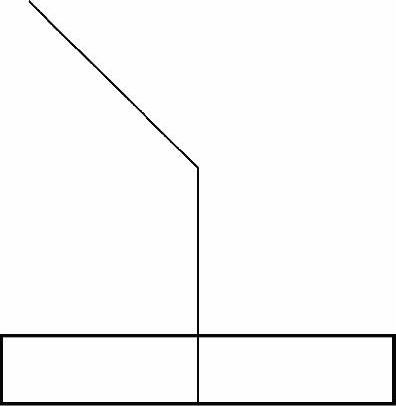

图2-114 绘制中心线

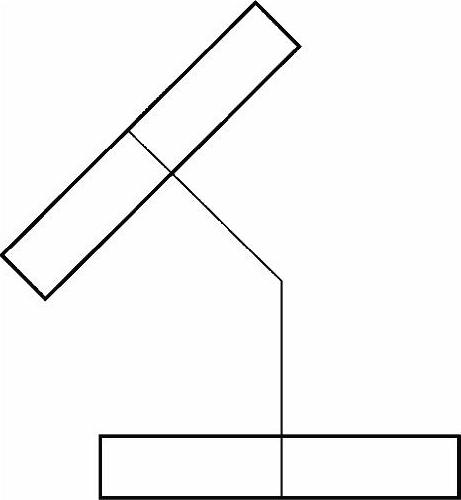

图2-115 绘制顶部接头

图2-116 绘制中间连接部分

图2-117 修剪图形

【光盘文件】

——参见附带光盘中的“END\Ch2\2-4-1.dwg”文件。

——参见附带光盘中的“AVI\Ch2\2-4-1.avi”文件。

【操作步骤】

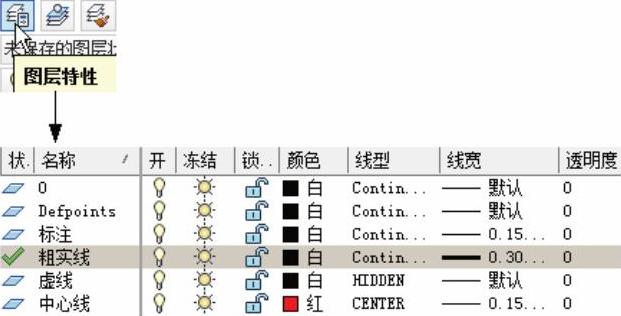

1）单击“图层特性”按钮，进行图层设置，如图2-118所示。

图2-118 设置图层

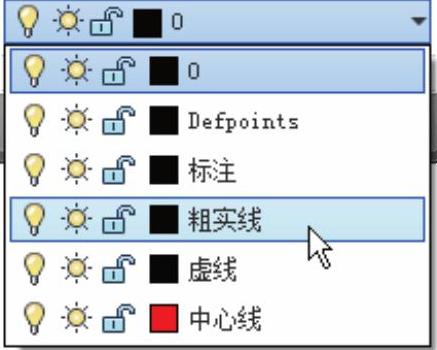

2）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层，如图2-119所示。

图2-119 选择图层

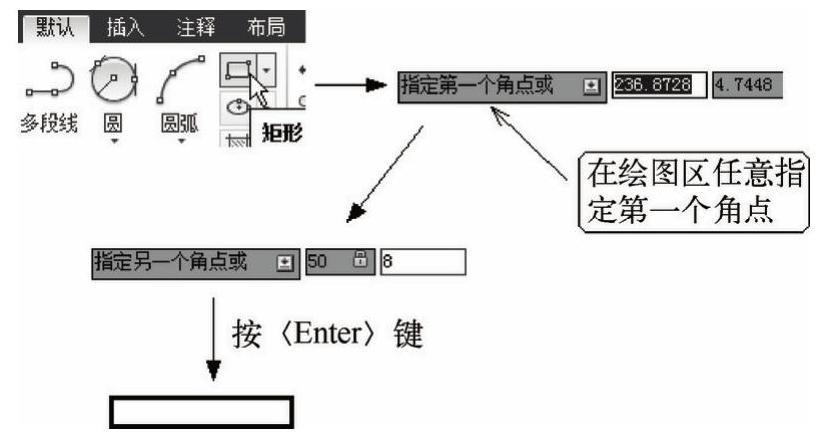

3）单击“矩形”按钮，系统提示“指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]”，在绘图区单击鼠标，任意选择一点作为矩形的第一个角点；系统提示“指定另一个角点或[面积（A）尺寸（D）旋转（R）]”，输入坐标值（50，8），依次输入“50”“，”“8”，按〈Enter〉键，如图2-120所示。注意看命令行处，系统自动在坐标值加了@，故输入坐标实为相对坐标值。

4）单击“图层”下拉列表，单击选择“中心线”图层为当前图层。

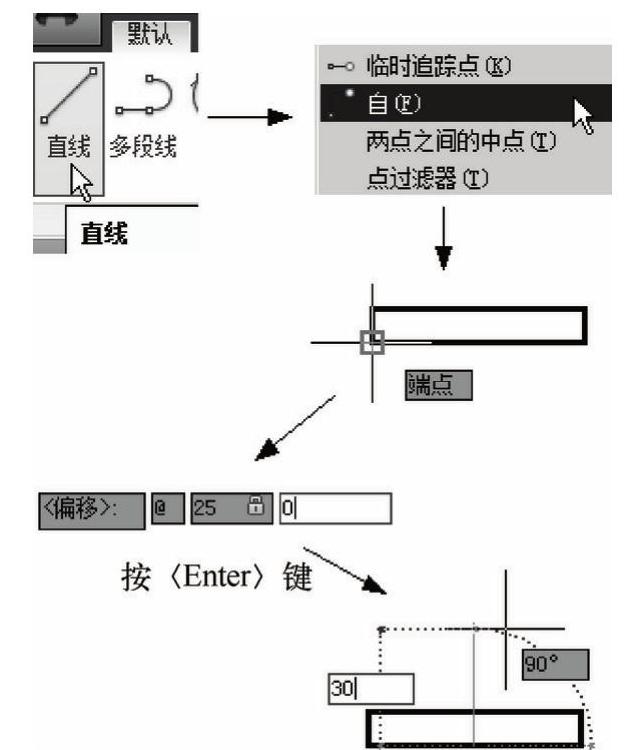

5）按键盘上的〈F8〉键或单击“正交”按钮，进入正交模式。单击“直线”按钮，系统提示“指定第一个点”，按住〈Shift〉键，同时单击鼠标右键，在弹出一个对话框后，再松开〈Shift〉键，在选项框中选择“自”，系统提示“基点”，将光标移至矩形的左下角点，待对象捕捉提示出现“端点”时，单击左键，选择左下角点为坐标输入参照点，输入相对坐标@（25，0），依次输入“@”“25”“，”“0”，按〈Enter〉键，确定第一点；系统提示“指定下一点”，将光标移至第一点的上方，输入长度“30”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束直线命令，如图2-121所示。

图2-120 绘制底部接头

图2-121 绘制第一段中心线

6）按键盘上的〈F8〉键或单击“正交”按钮，退出正交模式。

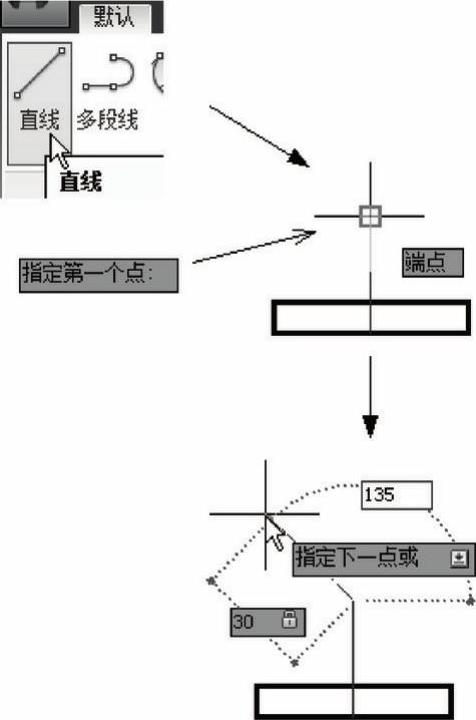

7）单击“直线”按钮，系统提示“指定第一个点”，移动光标至中心线顶端，待对象捕捉提示出现“端点”时，单击左键，作为第一个点；系统提示“指定下一点”，输入长度“30”，按下〈Tab〉键，输入角度值“135”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束第二段中心线的绘制，如图2-122所示。

图2-122 绘制第二段中心线(www.daowen.com)

8）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

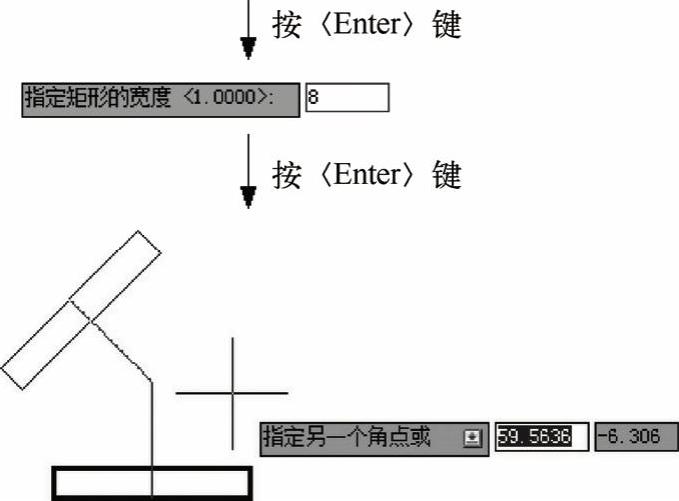

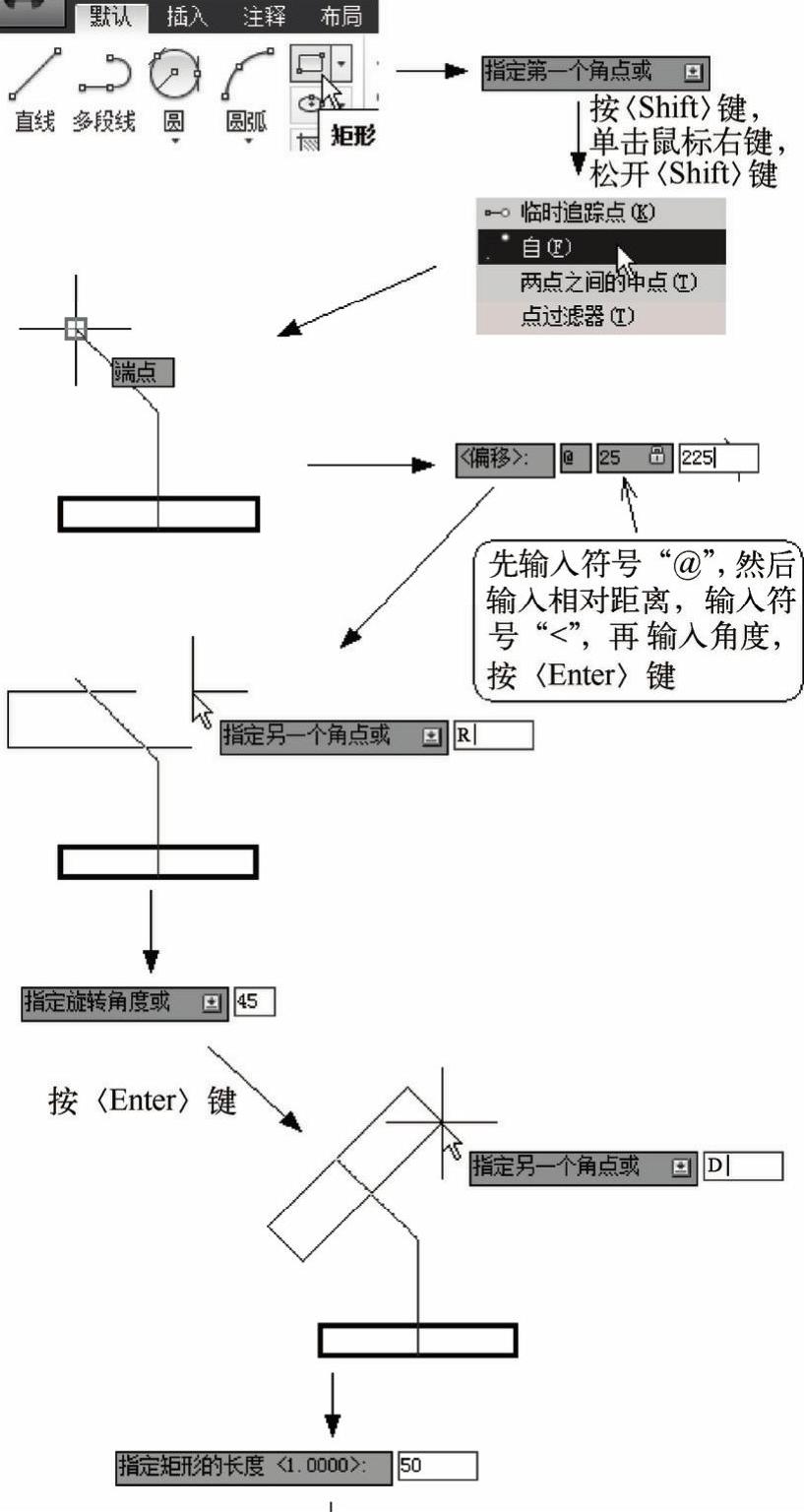

9）单击“矩形”按钮，系统提示“指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]”，按住〈Shift〉键，同时单击鼠标右键，在弹出一个对话框后，再松开〈Shift〉键，在选项框中选择“自”，系统提示“基点”，将光标移至第二段中心线的上端点，待对象捕捉提示出现“端点”时，单击左键，选择上端点为坐标输入参照点，接着输入相对极坐标值，依次输入“@”“25”“＜”“225”，按〈Enter〉键，确定第一个角点；系统提示“指定另一个角点或[面积（A）尺寸（D）旋转（R）]”，输入R，按〈Enter〉键，选择旋转方式；系统提示“指定旋转角度或”，输入角度“45”，按〈Enter〉键；系统提示“指定另一个角点或[面积（A）尺寸（D）旋转（R）]”，输入D，按〈Enter〉键，选择尺寸方式。系统提示“指定矩形的长度”，输入“50”，按〈Enter〉键。系统提示“指定矩形的宽度”，输入“8”，按〈Enter〉键；系统提示“指定另一个角点或[面积（A）尺寸（D）旋转（R）]”，这时将光标以第一角点为圆心移动一周，会看到矩形会随着光标在以第一角点为中心的四个位置中变换，当矩形位于第一角点的右下方时，单击鼠标左键，完成绘制，如图2-123所示。

图2-123 绘制顶部接头

图2-123 绘制顶部接头（续）

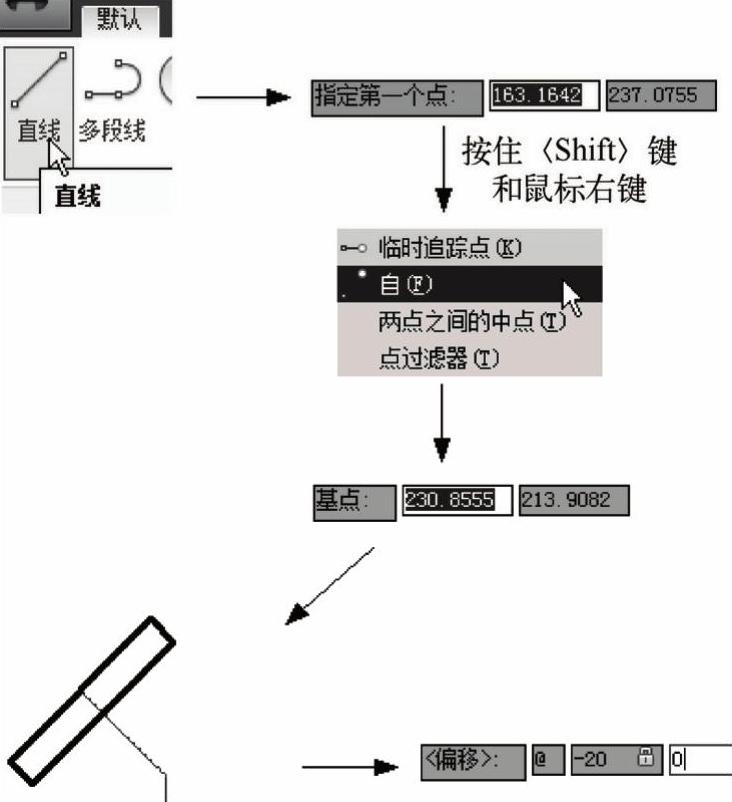

10）按键盘上的〈F8〉键或单击“正交”按钮，进入正交模式。单击“直线”按钮，系统提示“指定第一个点”，按住〈Shift〉键，同时单击鼠标右键，在弹出一个对话框后，再松开〈Shift〉键，在选项框中“自”选择，系统提示“基点”，将光标移至第一段中心线与底部矩形的上边界交点处，待对象捕捉提示出现“交点”时，单击左键，选择上交点为坐标输入参照点，输入相对坐标@（-20，0），依次输入“@”“-20”“，”“0”，按〈Enter〉键，指定第一点；将光标移至第一点的上方，输入长度20，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束直线命令，如图2-124所示。

图2-124 绘制第一段连接直线

图2-124 绘制第一段连接直线（续）

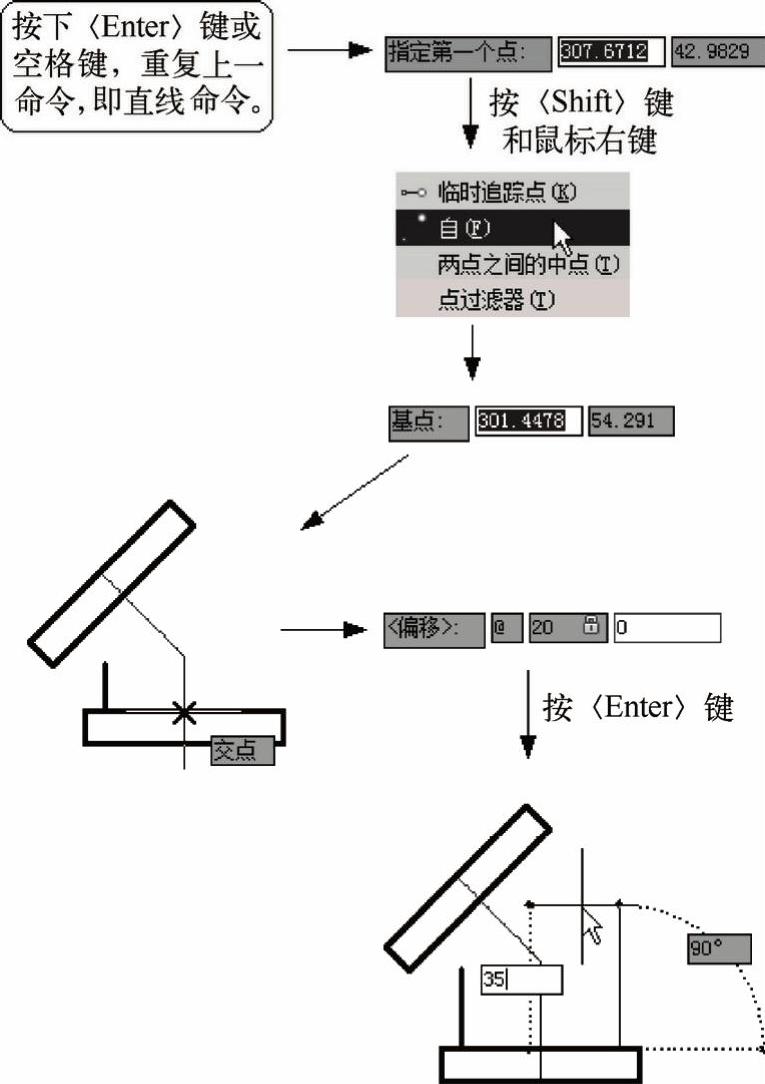

11）继续使用直线命令，直接按〈Enter〉键或空格键，可重复上一命令，也就是刚才使用的直线命令。系统提示“指定第一个点”，使用同样的相对坐标输入方法，使用〈Shift〉键和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，选择第一段中心线与底部矩形的上边界交点作为坐标值输入参照点，输入相对坐标@（20，0），按〈Enter〉键；将光标移至第一点的上方，输入长度“35”，按〈Enter〉键，确定第二点；最后按〈Enter〉键，结束直线命令，如图2-125所示。

图2-125 绘制第二段连接直线

12）按键盘上的〈F8〉键或单击“正交”按钮，退出正交模式。

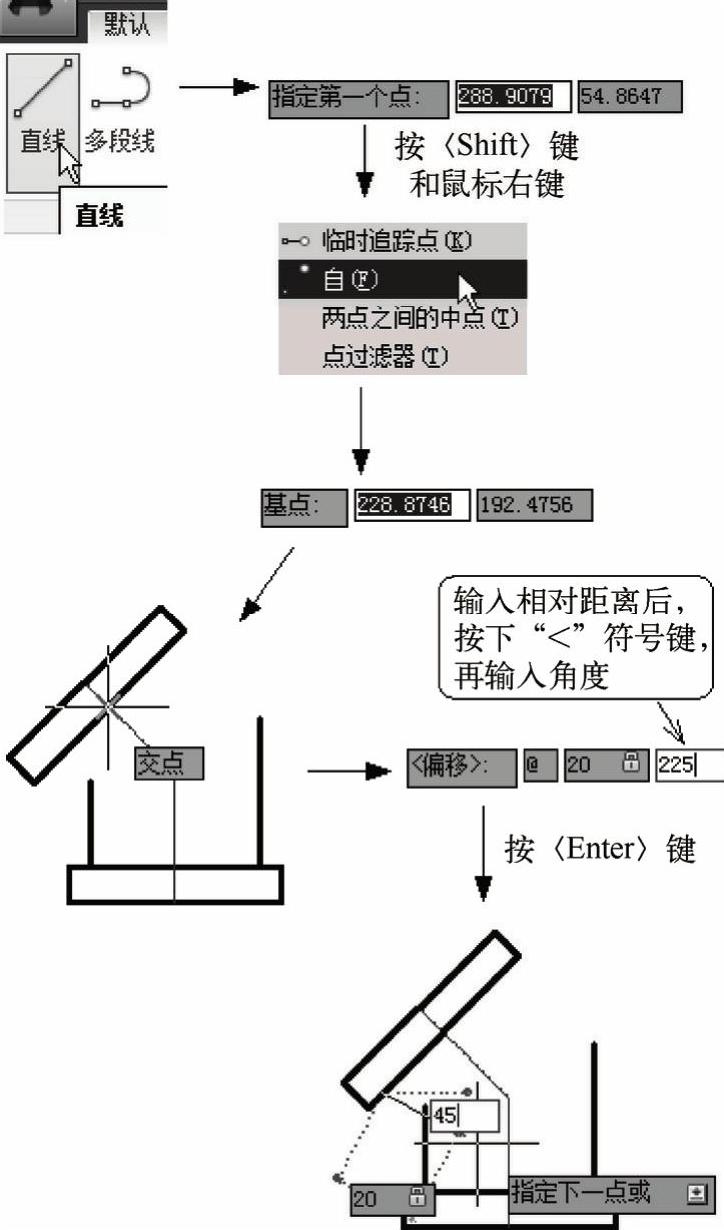

13）单击“直线”按钮，系统提示“指定第一个点”，使用同样的相对坐标输入方法，使用〈Shift〉和鼠标右键的组合，在弹出的选项框中选择“自”选项，系统提示“基点”，将光标移至第二段中心线与顶部矩形的下边界交点处，待对象捕捉提示出现“交点”时，单击左键，选择下交点为坐标输入参照点，使用相对极坐标，坐标值为@20＜225，依次输入“@”“20”“＜”“225”，按〈Enter〉键，确定第一点；系统提示“指定下一点”，将光标移至第一点的右下方，使用极坐标方式绘制直线，输入长度“20”，按下〈Tab〉键，输入角度值“45”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束直线命令，如图2-126所示。

图2-126 绘制第三段连接直线

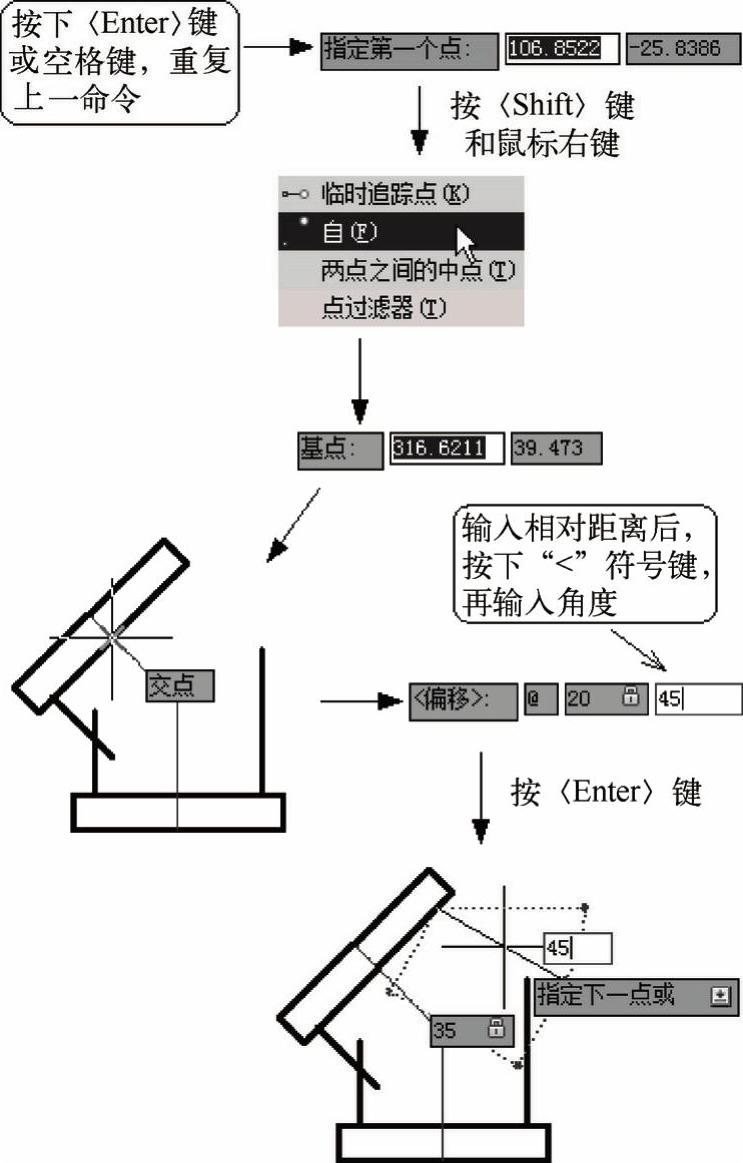

14）继续使用直线命令，直接按〈Enter〉键或空格键，可重复上一命令。系统提示“指定第一个点”，使用同样的相对坐标输入方法，使用〈Shift〉和鼠标右键的组合，在弹出的选项框中选择“自”，系统提示“基点”，选择第二段中心线与顶部矩形的下边界交点作为坐标值输入参照点，使用相对极坐标，坐标值为@20＜45，输入坐标后，按〈Enter〉键，确定第一点；系统提示“指定下一点”，将光标移至第一点的右下方，使用极坐标方式绘制直线，输入长度“35”，按下〈Tab〉键，输入角度值“45”，按〈Enter〉键，确定第二点；再按〈Enter〉键，结束直线命令，如图2-127所示。

图2-127 绘制第四段连接直线

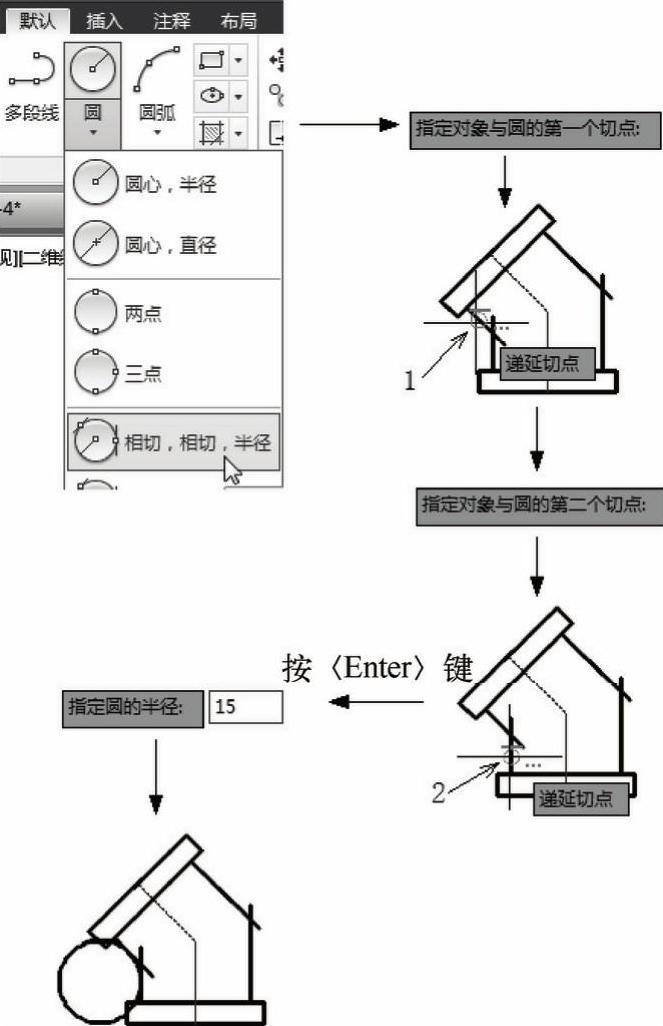

15）绘制左连接圆，如图2-128所示。单击“圆”下拉菜单，选择“相切，相切，半径”按钮，在弹出“指定对象与圆的第一个切点”提示后将十字光标移至图中箭头所指的位置处（如图2-128中的1所示），待对象捕捉提示“递延切点”之后，单击选定第一个切点。之后弹出“指定对象与圆的第二个切点”，移动十字光标到图中所指位置处（如图2-128中的2所示），待对象捕捉提示“递延切点”之后，单击选择第二个切点。然后在“指定圆的半径”输入框里输入“15”，按＜Enter＞键，即可完成连接圆的绘制。

图2-128 绘制左连接圆

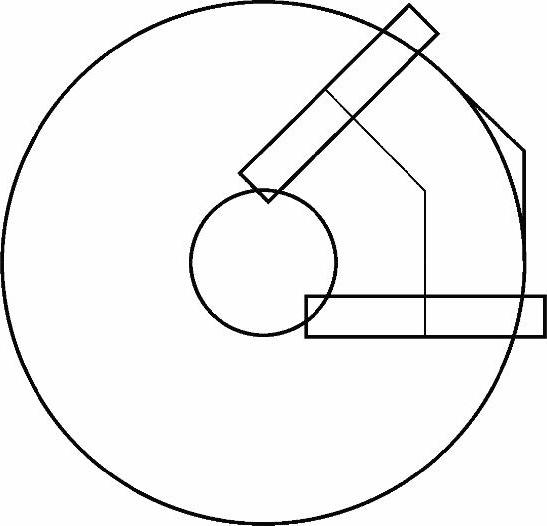

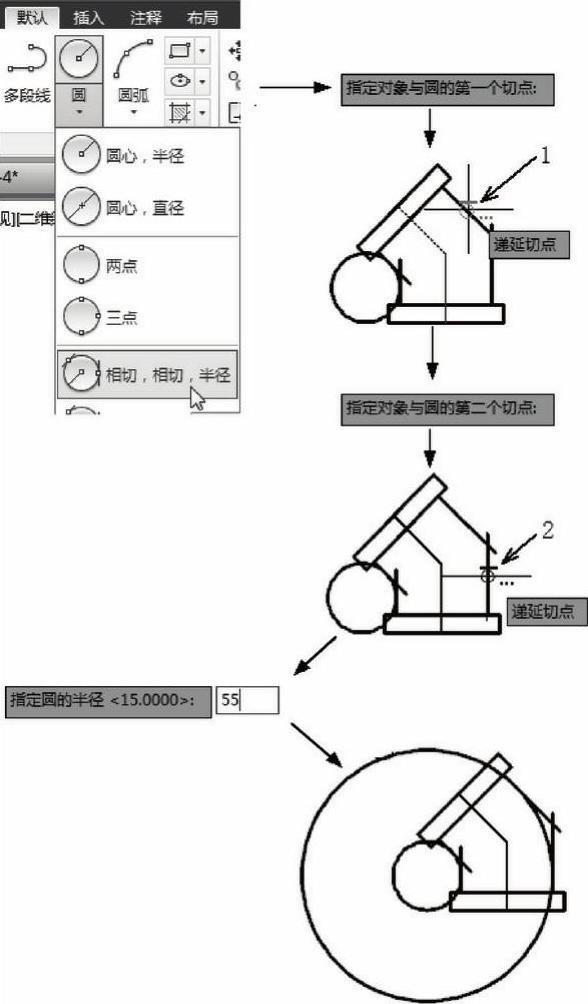

16）绘制右连接圆，如图2-129所示。同样的绘制方法。单击“圆”下拉菜单，单击“相切，相切，半径”按钮，在系统的提示下选择两个切点，两个切点分别选择右边的两条连接线，圆的半径为55。

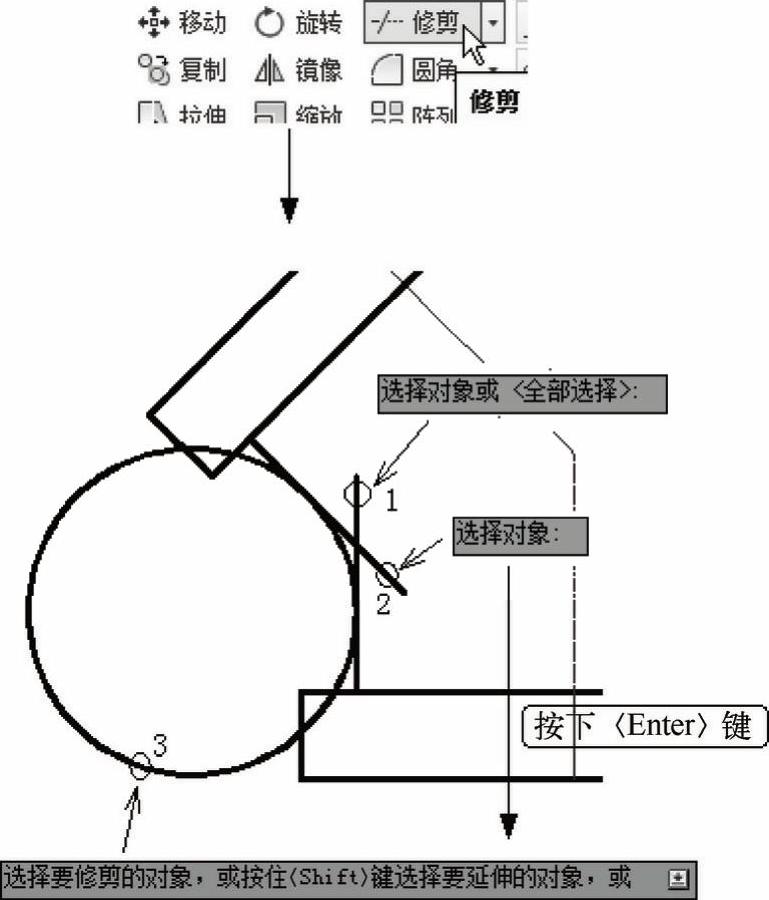

17）修剪左连接圆，如图2-130所示。单击“修剪”按钮，待弹出“选择对象或＜全部选择＞”提示后，分别选择左边两段连接线（如图2-130中的1、2所示），按〈Enter〉键；系统提示“选择要修剪的对象”，选择处于两条切线之间的连接圆优弧部分（如图2-130中3所示）；最后按〈Enter〉键，完成修剪。

图2-129 绘制右连接圆

图2-130 修剪左连接圆

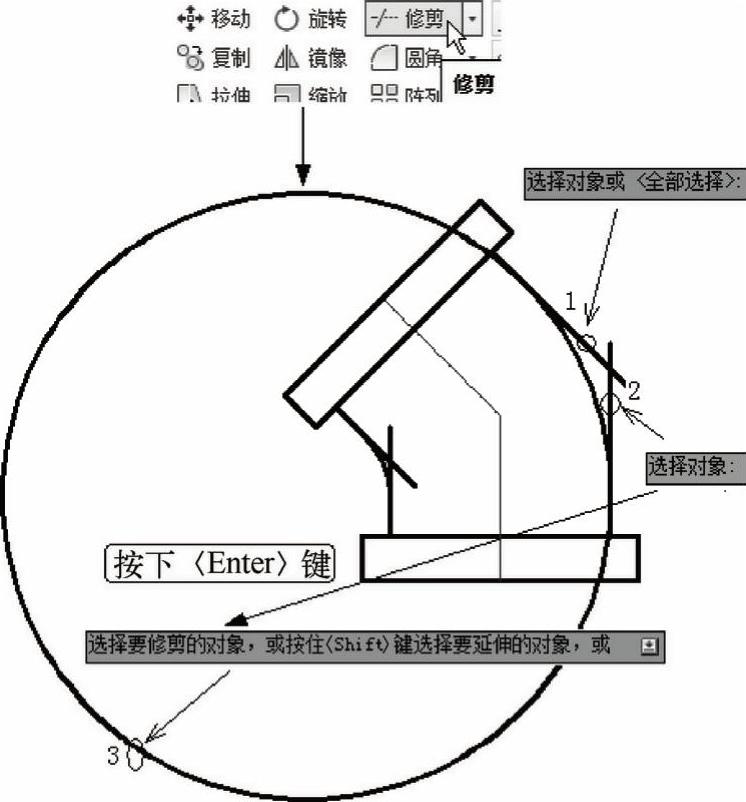

18）修剪右连接圆，如图2-131所示。单击“修剪”按钮，待弹出“选择对象或＜全部选择＞”提示后，分别选择右边两段连接线（如图2-131中的1、2所示），按〈Enter〉键；系统提示“选择要修剪的对象”，选择处于两条切线之间的连接圆优弧部分（如图2-131中的3所示）；最后按〈Enter〉键，完成修剪。

图2-131 修剪右连接圆

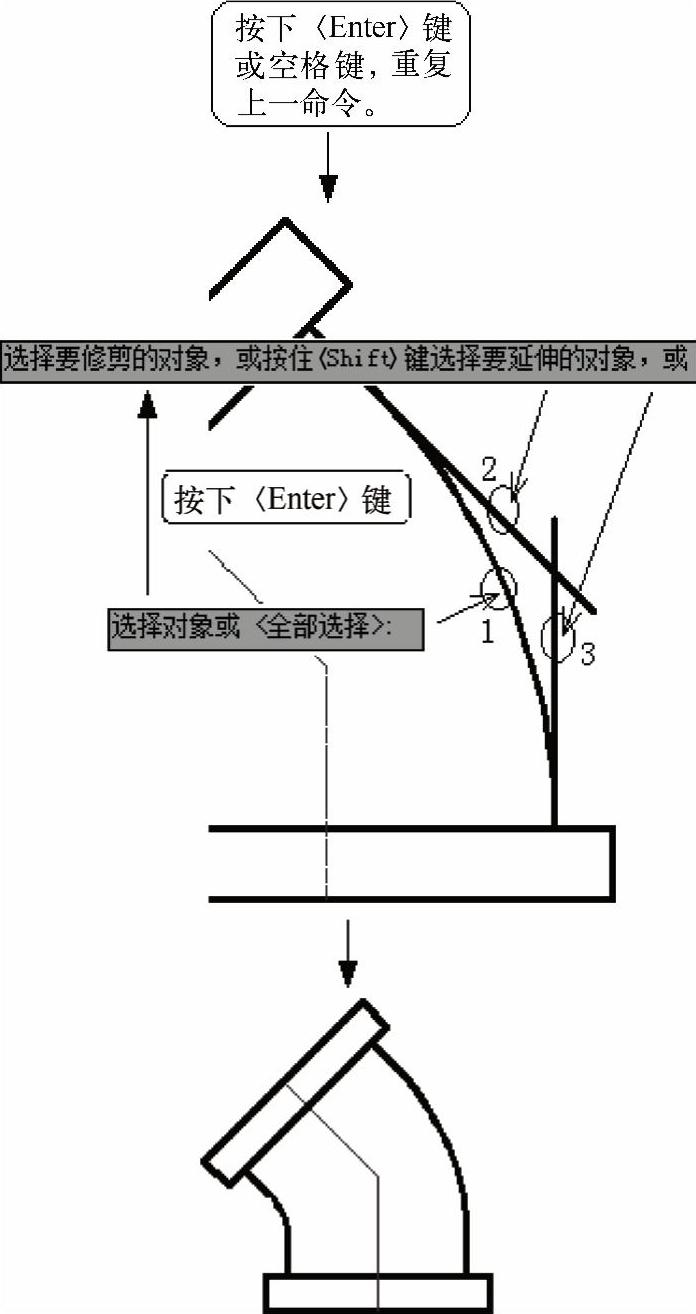

19）修剪左连接线，如图2-132所示。继续使用修剪命令，直接按〈Enter〉键或空格键，重复上一命令，即修剪命令。系统提示“选择对象或＜全部选择＞”，选择与左边两段连接线相切的左连接圆弧（如图2-132中的1所示），按〈Enter〉键；系统提示“选择要修剪的对象”，分别选择左边两段连接线的多余部分（如图2-132中的2、3所示）；按〈Enter〉键，结束修剪。

20）修剪右连接线，如图2-133所示。继续使用修剪命令，直接按〈Enter〉键或空格键，重复上一命令。系统提示“选择对象或＜全部选择＞”，选择与右边两段连接线相切的右连接圆弧（如图2-133中的1所示），按〈Enter〉键；系统提示“选择要修剪的对象”，分别选择右边两段连接线的多余部分（如图2-133中的2、3所示）；按〈Enter〉键，结束修剪，完成所有绘制。

图2-132 修剪左连接线

图2-133 修剪右连接线
