绘制支座及支座的结构和尺寸

时间：2023-06-19 理论教育 版权反馈
【摘要】：或者输入绝对坐标#，按〈Enter〉键。输入直径“30”，按〈Enter〉键，完成绘制，如图2-91所示。8）单击“圆心，直径”按钮，系统提示“指定圆的圆心或”时将光标移至水平心线与垂直中心线交点位置，当对象捕捉提示“交点”或“圆心”时，单击左键选定为圆心，输入直径“15”，按〈Enter〉键，完成绘制，如图2-92所示。图2-91 绘制外圆图2-92 绘制内圆10）用同样的方法绘制右肋板。图2-93 绘制左肋板12）修剪多线，如图2-95所示。

绘制支座及支座的结构和尺寸

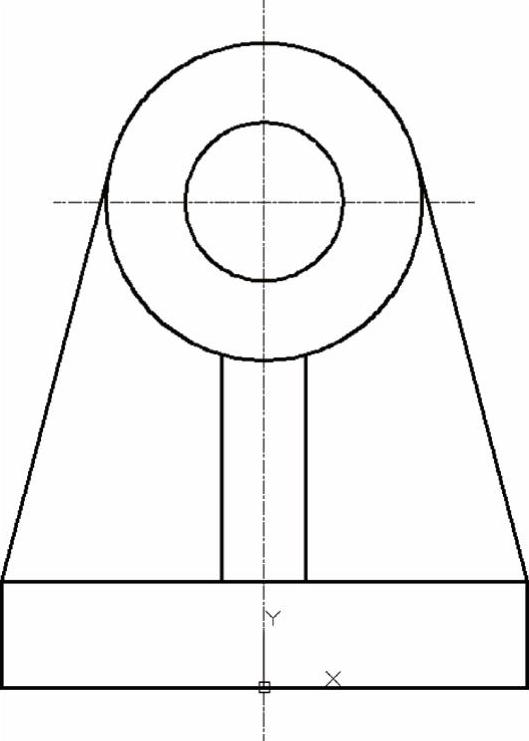

支座的结构和尺寸如图2-81所示。

【思路分析】

支座的结构图可看成由一个矩形、两个同心圆和若干条直线构成。绘制时，第一步，先绘制垂直中心线和水平中心线，如图2-82所示；第二步，绘制矩形底座，如图2-83所示；第三步，绘制同心圆，如图2-84所示；第四步，绘制肋板，如图2-85所示。

【光盘文件】

978-7-111-49664-9-Chapter02-144.jpg——参见附带光盘中的“END\Ch2\2-3-1.dwg”文件。


图2-81 支座


图2-82 绘制中心线

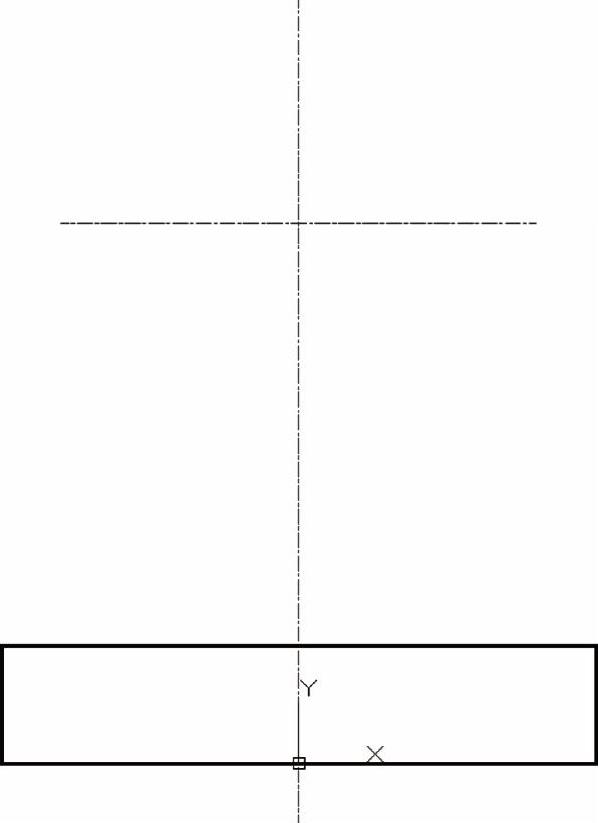

图2-83 绘制矩形底座

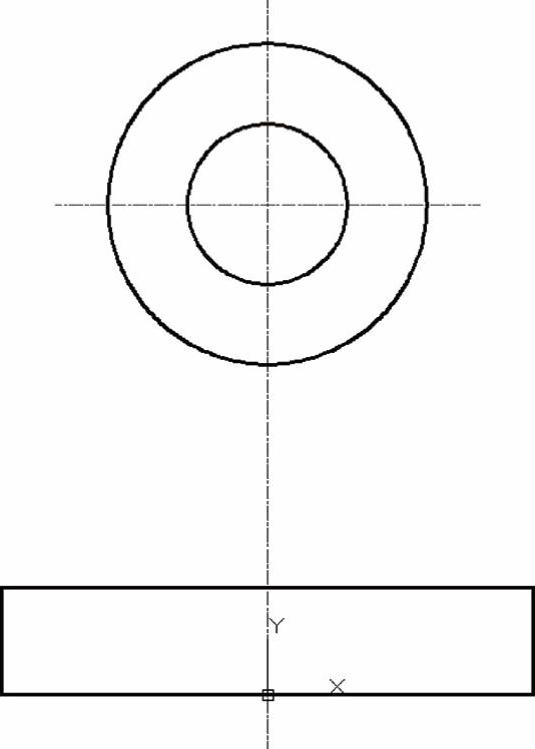

图2-84 绘制同心圆


图2-85 绘制肋板

978-7-111-49664-9-Chapter02-150.jpg——参见附带光盘中的“AVI\Ch2\2-3-1.avi”文件。

【操作步骤】

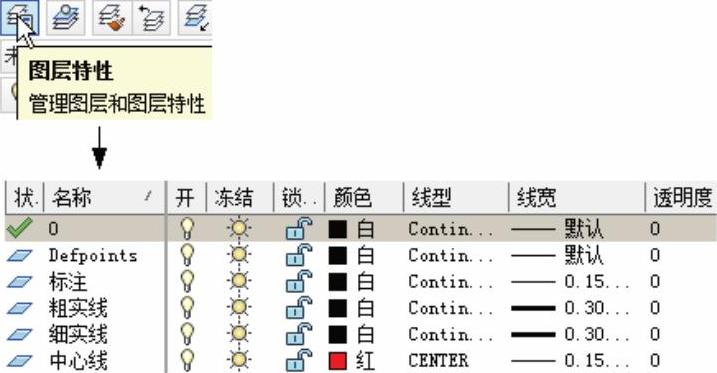

1）单击“图层特性”978-7-111-49664-9-Chapter02-151.jpg按钮，进行图层设置，如图2-86所示。

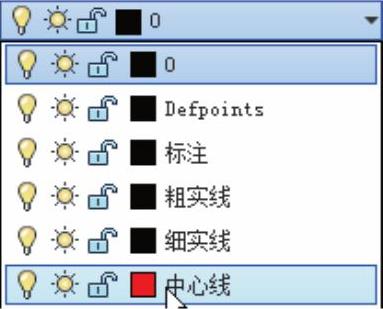

2）单击“图层”下拉列表，单击选择“中心线”图层为当前图层，如图2-87所示。

3）在键盘上按〈F8〉键，进入正交模式。单击“直线”978-7-111-49664-9-Chapter02-152.jpg按钮，系统提示“指定

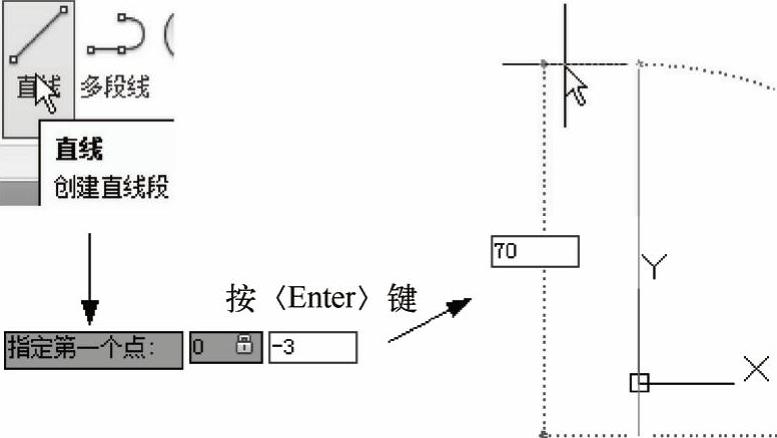

第一个点”，输入坐标值（0，-3），依次输入“0”“，”“-3”，按〈Enter〉键；将光标置于第一点的正上方，以指定直线方向，接着输入“70”，按〈Enter〉键，确定直线第二点，再按〈Enter〉键，结束绘制，如图2-88所示。

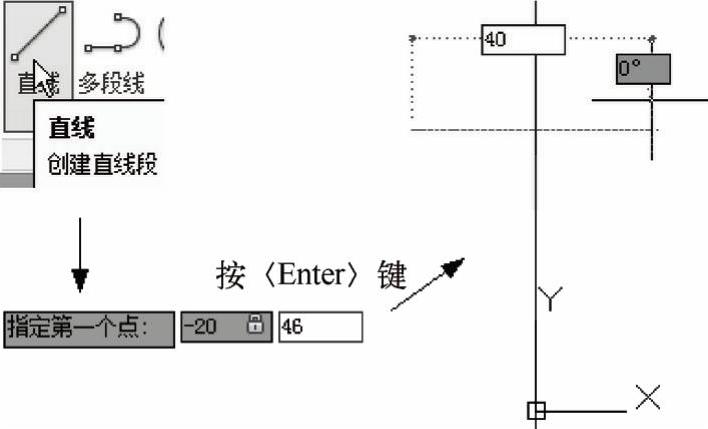

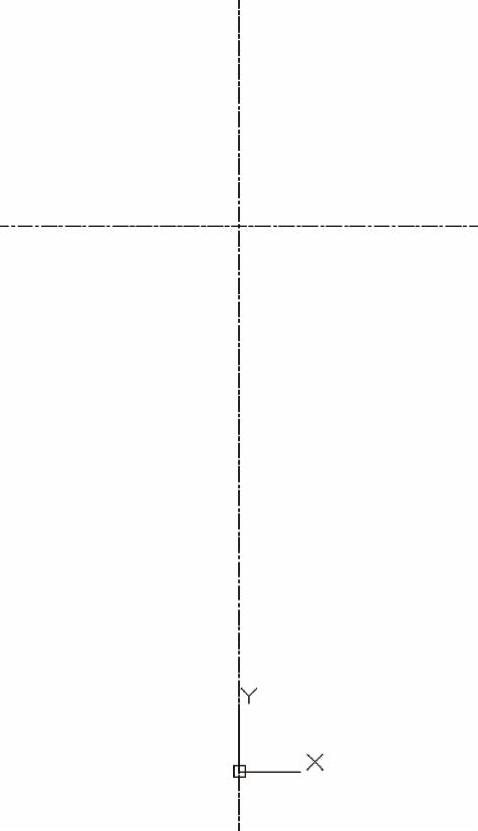

4）单击“直线”978-7-111-49664-9-Chapter02-153.jpg按钮，系统提示“指定第一个点”，输入坐标值（-20，46），按〈Enter〉键，将光标置于第一点的正右边，接着输入“40”，按〈Enter〉键，再按〈Enter〉键，完成水平中心线的绘制，如图2-89所示。在键盘上按〈F8〉键，关闭正交模式。


图2-86 设置图层


图2-87 选择图层(www.daowen.com)


图2-88 绘制垂直中心线


图2-89 绘制水平中心线

5）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

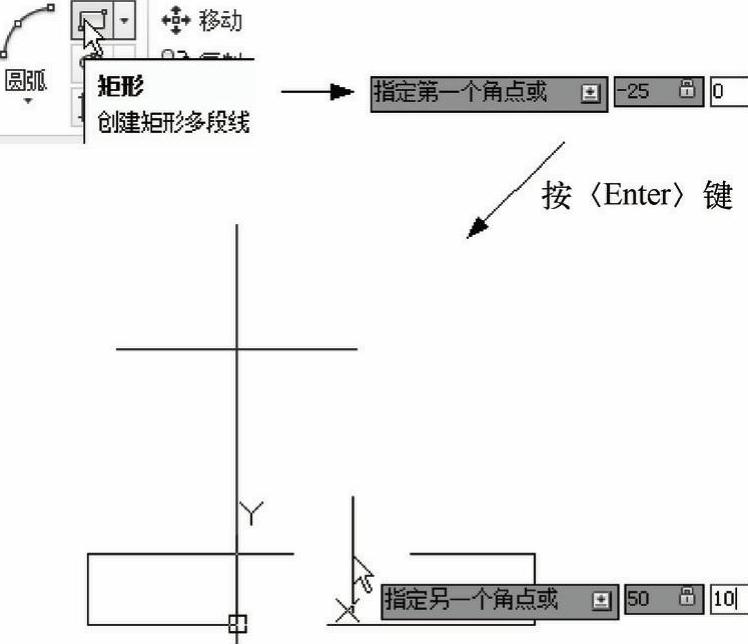

6）单击“矩形”978-7-111-49664-9-Chapter02-158.jpg按钮，系统提示

“指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]”，输入坐标值（-25，0），按〈Enter〉键；系统提示“指定另一个角点或[面积（A）尺寸（D）旋转（R）]”，输入相对坐标值（50，10），按〈Enter〉键，在命令行处可以看到系统在坐标值前自动添加了“@”。或者输入绝对坐标#（25，10），按〈Enter〉键。完成矩形底座的绘制，如图2-90所示。


图2-90 绘制矩形

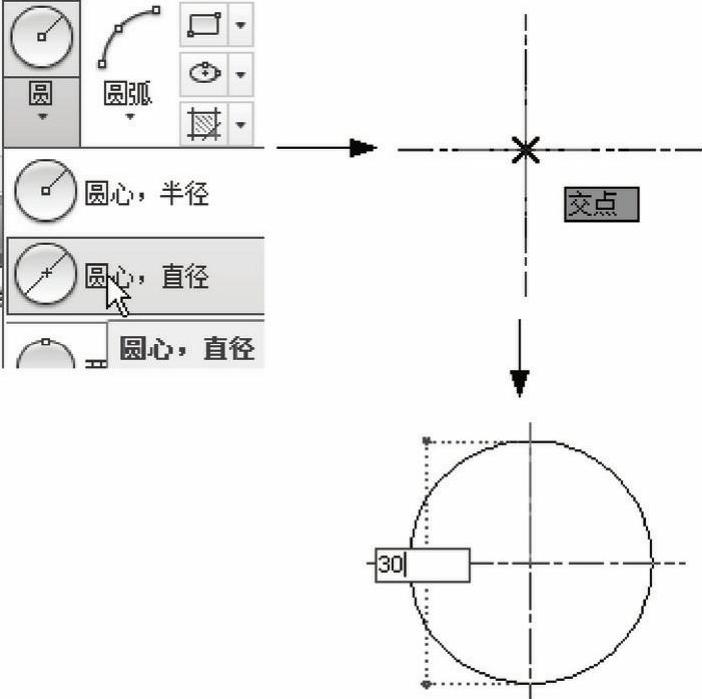

7）单击“圆心，直径”978-7-111-49664-9-Chapter02-160.jpg按钮，在弹出“指定圆的圆心或”时将十字光标移至水平中心线与垂直中心线交点位置，待对象捕捉提示“交点”时，单击左键选定交点作为圆心。输入直径“30”，按〈Enter〉键，完成绘制，如图2-91所示。

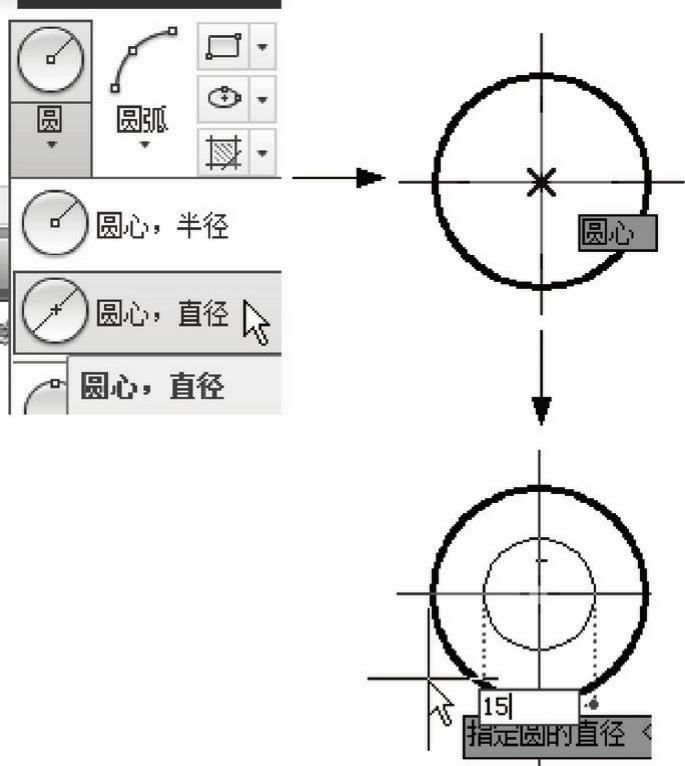

8）单击“圆心，直径”978-7-111-49664-9-Chapter02-161.jpg按钮，系统提示“指定圆的圆心或”时将光标移至水平心线与垂直中心线交点位置，当对象捕捉提示“交点”或“圆心”时，单击左键选定为圆心，输入直径“15”，按〈Enter〉键，完成绘制，如图2-92所示。

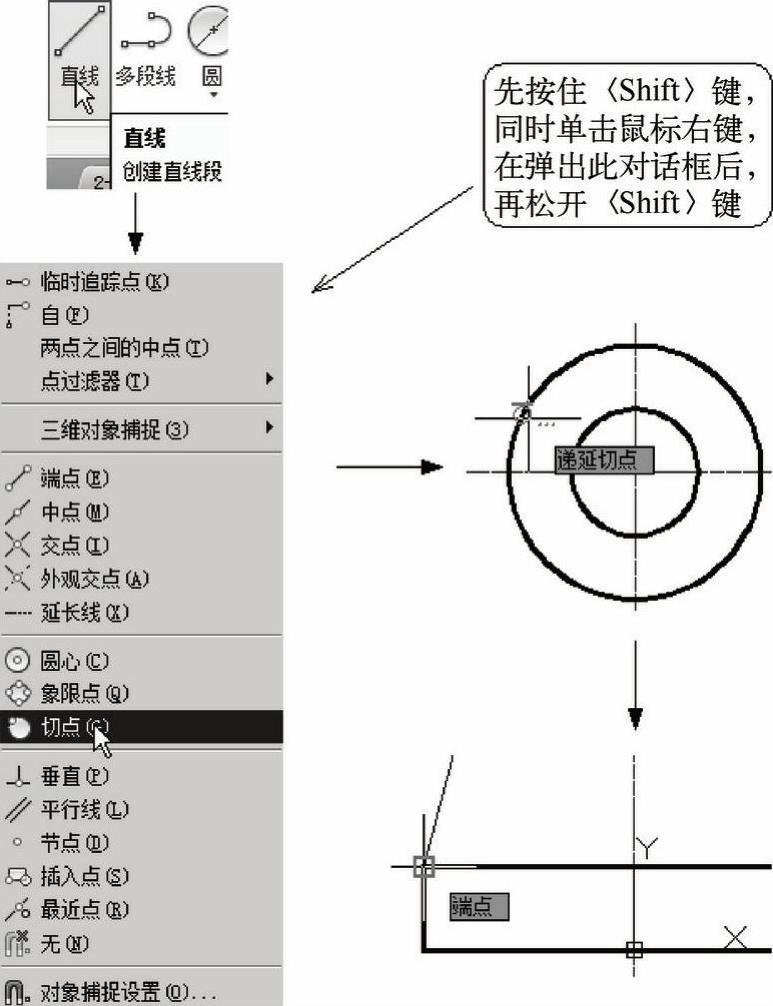

9）单击“直线”978-7-111-49664-9-Chapter02-162.jpg按钮，系统提示“指定第一个点”，先长按键盘〈Shift〉键，同时，单击鼠标右键，然后松开〈Shift〉键，在弹出的选项框内，选择“切点”；移动光标至直径为30的外圆左半边上，待对象捕捉提示“递延切点”时，单击左键选定边上某点为切点；系统提示“指定下一点”，选择矩形底座上的左上角点为下一点，最后按〈Enter〉键，完成绘制，如图2-93所示。


图2-91 绘制外圆


图2-92 绘制内圆

10）用同样的方法绘制右肋板。

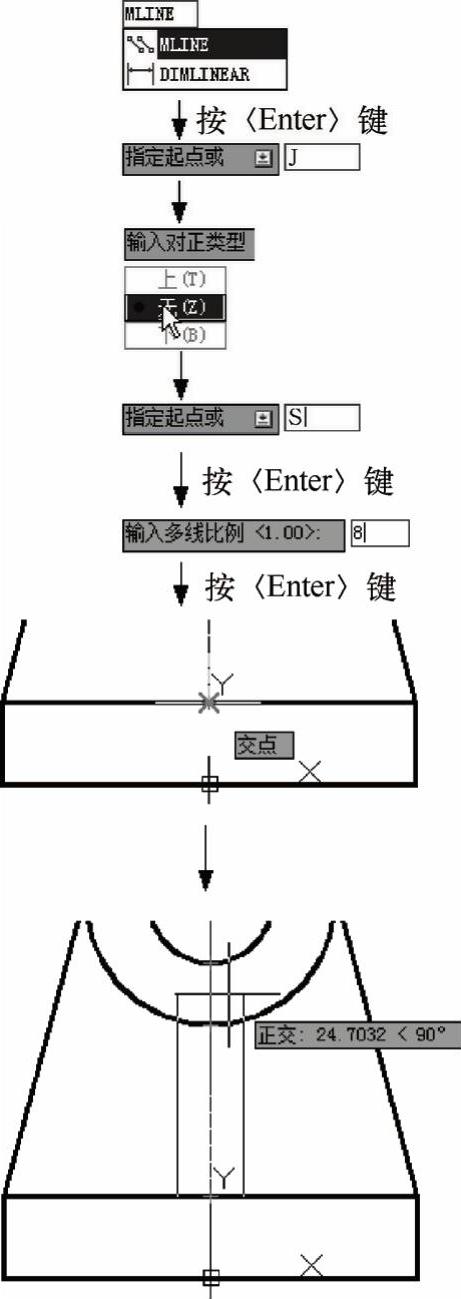

11）使用多线命令绘制中间肋板，如图2-94所示。输入命令MLINE或ML，按〈Enter〉键；系统提示“指定起点或[对正（J）比例（S）样式（ST）]”，输入J，按〈Enter〉键，选定对正方式，选择“无”；输入S，按〈Enter〉键，选择比例因子，输入“8”，按〈Enter〉键。将光标移至垂直中心线与矩形底座上边交点位置，待对象捕捉提示“交点”时，单击左键选定为起点，然后竖直移动光标至外圆与内圆之间，单击左键确定下一点，最后按〈Enter〉键，完成绘制。


图2-93 绘制左肋板

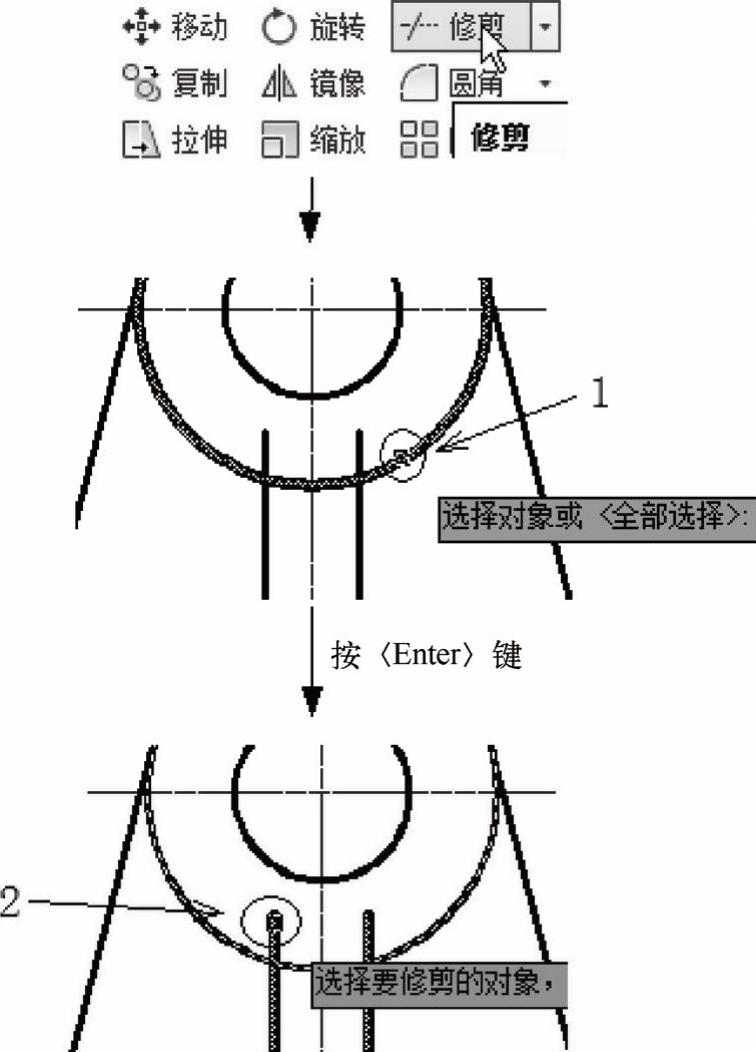

12）修剪多线，如图2-95所示。单击“修剪”978-7-111-49664-9-Chapter02-166.jpg按钮，待弹出“选择对象或＜全部选择＞”提示后，选择外圆（如图2-95中的1所示），按〈Enter〉键。系统提示“选择要修剪的对象”，选择处于外圆内部的那部分多线（如图2-95中的2所示）；最后按〈Enter〉键，完成修剪。


图2-94 绘制中间肋板


图2-95 修剪多线
