多线可创建多条平行线,能提高绘图效率,保证图线之间的统一性。
执行多线的绘制命令有以下几种方式。
●命令:输入MLINE或ML。
●AutoCAD经典工作空间,菜单:“绘图”→“多线”。
输入命令,系统提示“指定起点或[对正(J)比例(S)样式(ST)]”,各个选项的说明如下。
●对正(J):输入J,按〈Enter〉键或空格键,系统会提示“输入对正类型[上(T)无(Z)下(B)]”。其中,“上”,在光标下方绘制多线;“无”,将光标作为原点绘制多线;“下”,在光标上方绘制多线,如图2-79所示。
图2-79 多线对正
●比例(S):用于设置平行线的间距,不会影响线型。这个比例基于在多线样式定义中建立的宽度。如输入的比例为“2”,其宽度是样式定义的宽度的两倍。输入值为零时,平行线重合。输入值为负时,多线的次序倒置。
●样式(ST):指定多线的当前使用样式。系统的提示“输入多线样式名或[?]”,直接输入已经设置好的样式名,即可转换成当前使用样式。如果忘了样式名,可以输入“?”并按〈Enter〉键,系统会列出已设置好的样式。
多线绘制过程中,系统还会提示“指定下一点或[闭合(C)放弃(U)]:”。
●闭合(C)连接多线的第一段和最后一段,形成闭合多线,类似于样条曲线的闭合。
●放弃(U)删除最后一个指定点。(www.daowen.com)
设置多线样式命令方式如下。
●命令:输入MLSTYLE。

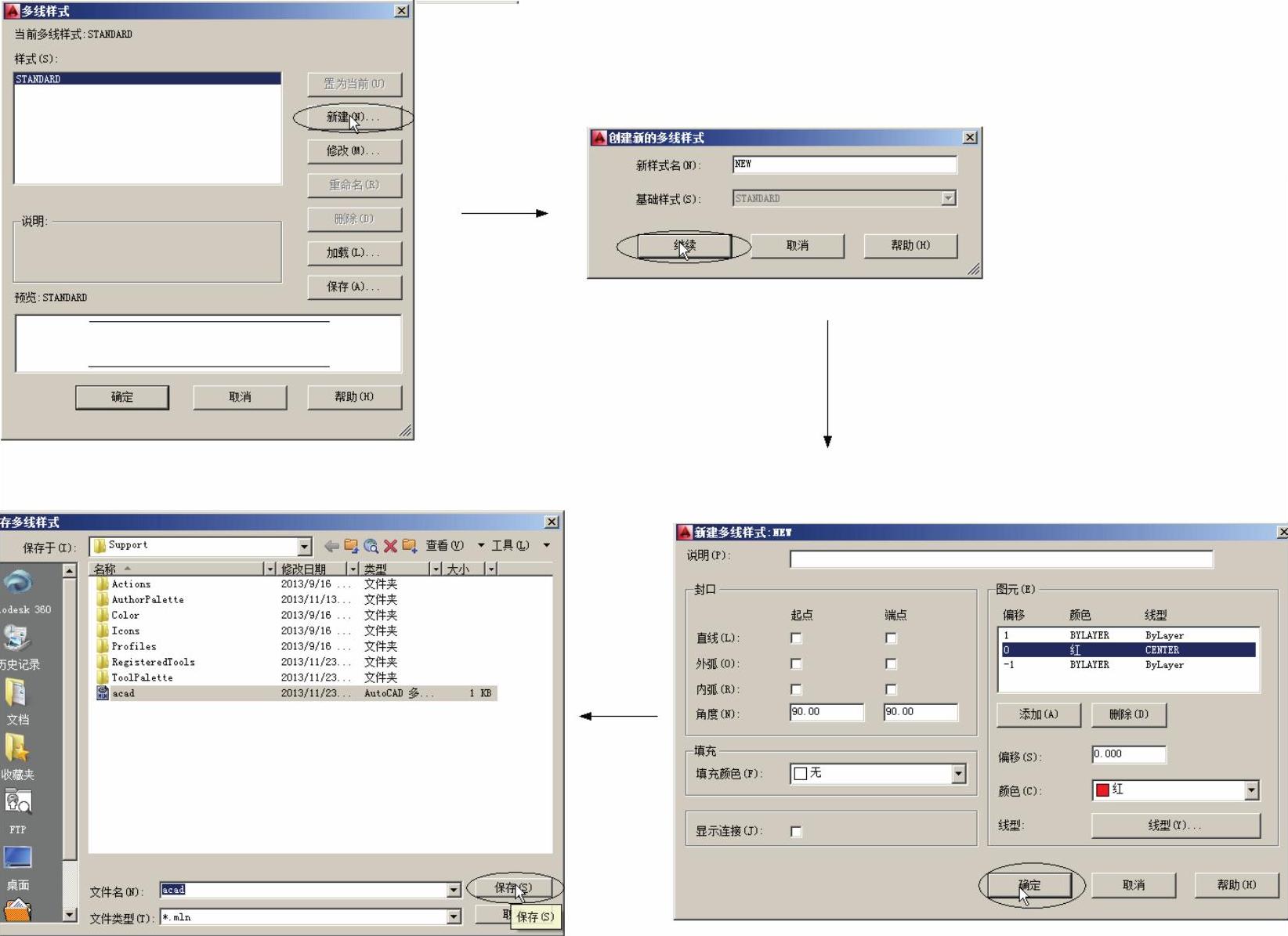

下面通过一个例子来说明多线样式设置命令的使用,新建一个样式为三条,偏移为1、-1,上下两条线为黑色实线,中间线为红色中心线的多线样式,如图2-80所示。
1)输入命令MLSTYLE,按〈Enter〉键,系统显示“多线样式”对话框。
2)单击“新建”按钮,在出现的“创建新的多线样式”对话框中输入“新样式名”,如“NEW”,完成后,单击“继续”按钮。
3)在出现的“新建多线样式”对话框的“图元”区域,单击“添加”按钮,新添加一条线,其偏移为0,不用修改。单击“颜色”下拉按钮,选择“红”,单击“线型”按钮,在“选择线型”对话框中,单击“加载”按钮,找到线型CENTER,单击“确定”按钮,则线型CENTER会加载到“选择线型”对话框列表中,单击选择线型CENTER,即中心线,单击“确定”按钮,完成中间线的设置。
4)选择上平行线,其默认的偏移为0.5,在“偏移”数值输入框处,输入1。相同的方法将下平行线偏移值设置为-1。
5)单击“新建多线样式”对话框的“确定”按钮,“NEW”便加载到了“多线样式”列表中;单击“保存”按钮,将NEW保存到acad.mln文件中;最后单击“确定”按钮,完成设置。
图2-80 多线样式设置
需要注意的是,如果要删除新建的多线样式,要先将该样式所绘制的图形删除,才可删除该样式。
