测量点（即定距等分），是沿对象的长度或周长按测定间隔创建点对象或块。

定数等分是按用户指定的等分线段数目，按选定对象长度自动计算出每段的距离并将其等分。而定距等分是按照用户指定的等分距离、等分对象，因此不一定将对象全部等分，最后一段通常不为指定距离。

定距等分是将离拾取点近的直线或曲线一端作为起始点，按指定间隔开始放置点对象。闭合多段线的定距等分从它们的初始顶点（绘制的第一个点）处开始。圆的定距等分从设定为当前捕捉旋转角的自圆心的角度开始。如果捕捉旋转角为零，则从圆心右侧的圆周点开始定距等分圆。

执行定距等分的绘制命令有以下几种方式。

●功能区：“默认”→“绘图”→“定距等分”。

●命令：输入MEASURE或ME。

●AutoCAD经典工作空间，菜单：“绘图”→“点”→“定距等分”。(www.daowen.com)

定距等分命令的使用和定数等分基本相似。下面通过一个实例来演示定距等分的使用，例如将长度为39的线段，按每段10等分。

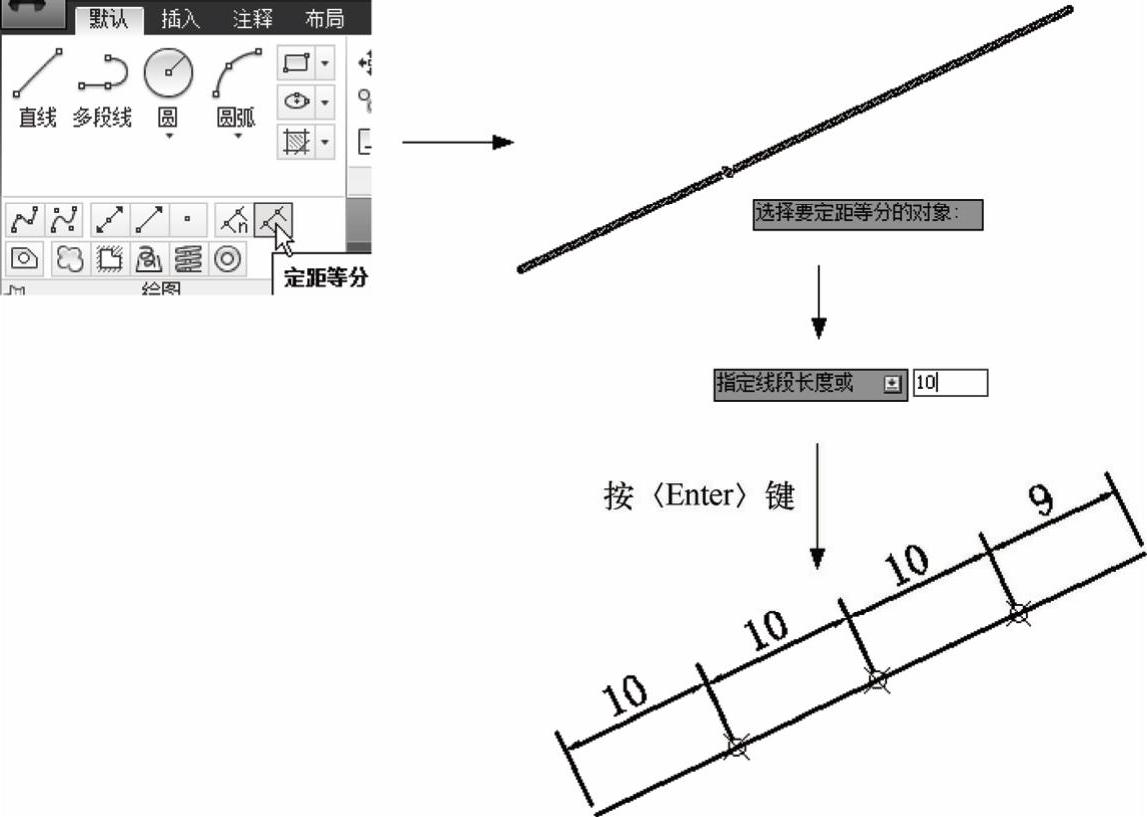

在功能区，单击“绘图”下拉菜单，选择“定距等分”，系统提示“选择要定距等分的对象：”，选择需要等分的几何对象；接下来，系统提示“指定线段长度或[块（B）]：”，输入等分线段长度，如“10”，按〈Enter〉键，完成绘制，如图2-74所示。

图2-74 定距等分的绘制

定距等分也可以沿选定对象按指定间距放置指定的块。同样，如果块具有可变属性，插入的块中将不包含这些属性。定距等分放置块的操作和定数等分的相类似，不同之处就是，定数等分输入的是等分线段数目，而定距等分输入的是等分线段的距离，其他步骤相同，图2-75为定距等分块的放置。
