执行矩形的绘制命令有以下几种方式。
●功能区:“默认”→“绘图”→“矩形”。
●命令:输入RECTANG或REC。
●AutoCAD经典工作空间,菜单:“绘图”→“矩形”。
在输入矩形绘制命令后,命令行会提示:
指定第一个角点或[倒角(C)标高(E)圆角(F)厚度(T)宽度(W)]:
提示说明:
●第一个角点:通过指定两个角点确定矩形。可以用鼠标直接拾取点,也可以直接输入坐标值确定点,如图2-68a所示。
●倒角(C):指定倒角距离,绘制带倒角的矩形。每一个角点的逆时针和顺时针方向的倒角距离可以相同,也可以不同,其中第一个倒角距离是指角点的逆时针方向倒角距离,第二个倒角距离是指角点顺时针方向倒角距离,如图2-68b所示。
●标高(E):指定矩形标高(Z坐标),即把矩形画在标高为Z和XOY坐标面平行的平面上,并作为后续矩形的标高值。
●圆角(F):指定矩形的圆角半径,绘制带圆角的矩形,如图2-68c所示。
●厚度(T):指定矩形的厚度,如图2-68d所示。
●宽度(W):为要绘制的矩形指定多段线的宽度,如图2-68e所示。
在指定矩形的第一个角点后,命令行会提示:
指定另一个角点或[面积(A)尺寸(D)旋转(R)]:(www.daowen.com)
提示说明:
●面积(A):使用面积与长度或宽度创建矩形。如果“倒角”或“圆角”选项被激活,则区域将包括倒角或圆角在矩形角点上产生的效果。选择该项,系统会接着提示:
◆“输入以当前单位计算的矩形面积”,输入面积值,按〈Enter〉键。
◆“计算矩形标注时依据[长度(L)宽度(W)]:”输入L或W,按〈Enter〉键,确定指定长度或宽度;也可以用鼠标选择绘图区出现的对话框。
◆“输入矩形长度”,指定长度或宽度。
指定长度或宽度后,系统将根据面积值自动计算出另一个宽度或长度后绘制出矩形。如果矩形被倒角或圆角,则长度或宽度计算中会考虑此项设置。
●尺寸(D):使用长度和宽度来创建矩形。指定第一个角点后,分别输入长度值和宽度值,最后指定另一个角点,把矩形定位在与第一个角点相关的4个位置之一内。
●旋转(R):按指定的旋转角度创建矩形。选择后,系统提示:
◆“指定旋转角度或[拾取点(P)]:”,指定角度。
◆“指定另一个角点或[面积(A)尺寸(D)旋转(R)]:”,指定另一个角点或选择其他选项。
最后,系统将会按指定角度绘制矩形,如图2-68f所示。

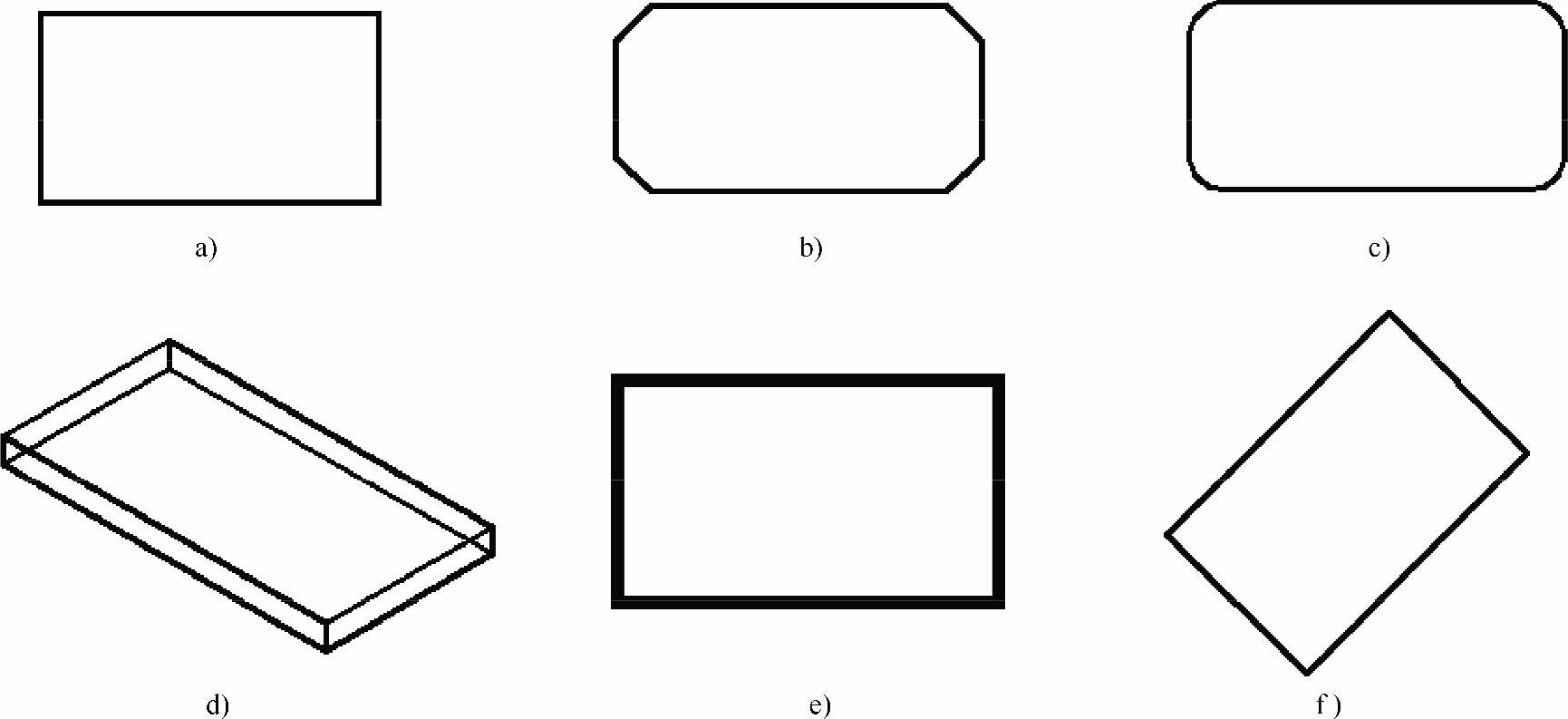

图2-68 矩形的绘制
