绘制开槽六角螺母的实例知识点优化

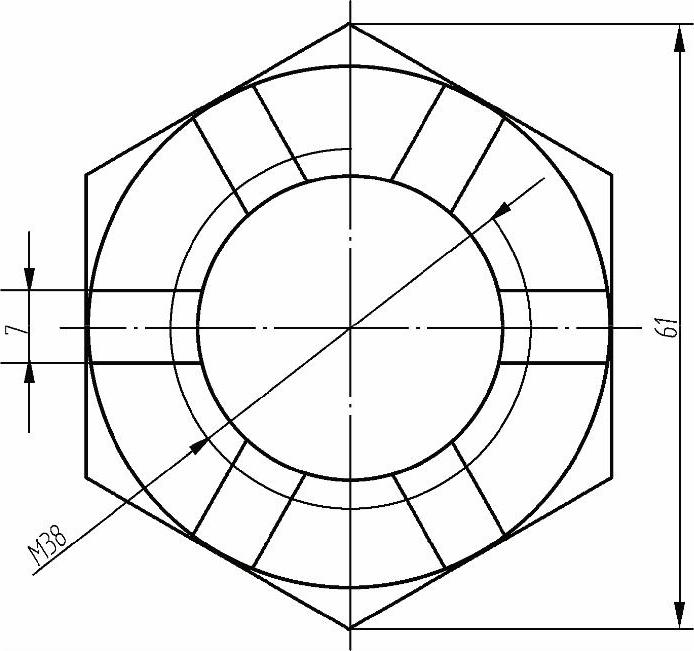

绘制开槽六角螺母，其结构和尺寸如图2-49所示。

【思路分析】

开槽六角螺由一个正六边形、一个内切于正六边形的圆和另外两个同心圆组成。绘制时，第一步，先绘制两条正交的中心线和一个定位正六边形的外接圆，如图2-50所示；第二步，绘制正六边形、内切圆以及螺纹，如图2-51所示；第三步，定位6个槽的位置，并绘制槽，如图2-52所示；最后一步，使用修剪、打断等命令最后修改，完成绘制，如图2-53所示。


图2-49 开槽六角螺母

【光盘文件】

978-7-111-49664-9-Chapter02-83.jpg——参见附带光盘中的“END\Ch2\2-2.dwg”文件。

978-7-111-49664-9-Chapter02-84.jpg——参见附带光盘中的“AVI\Ch2\2-2.avi”文件。


图2-50 绘制定位线与定位圆

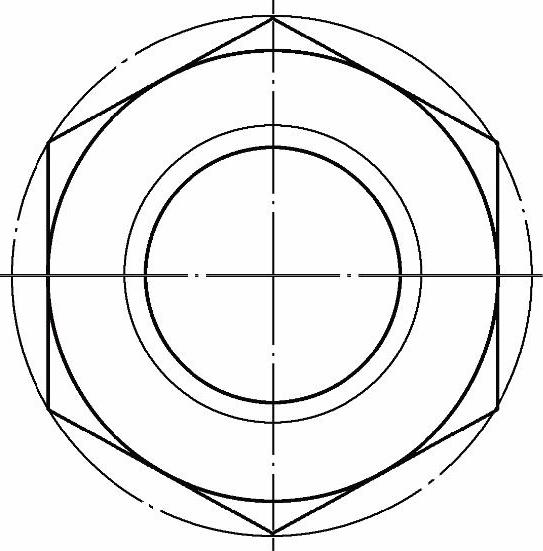

图2-51 绘制正六边形与圆

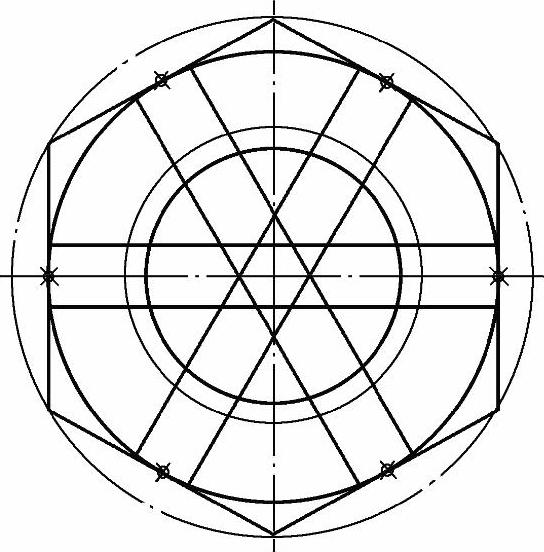

图2-52 绘制定位点和槽


图2-53 编辑图形

【操作步骤】

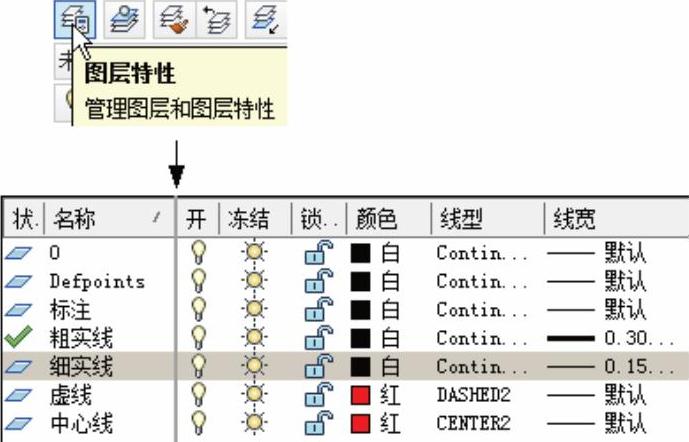

1）单击“图层特性”978-7-111-49664-9-Chapter02-89.jpg按钮，进行图层设置，如图2-54所示。


图2-54 图层设置

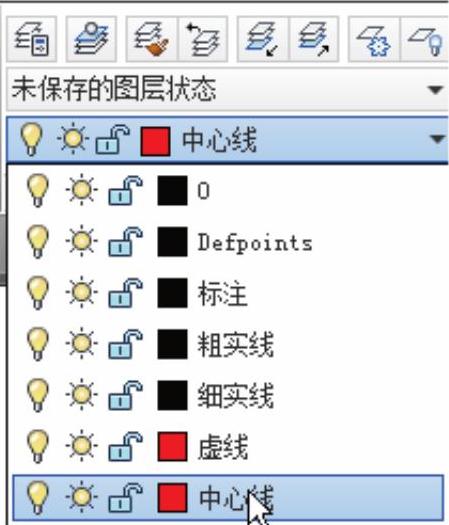

2）单击“图层”下拉列表，选择“中心线”图层为当前图层，如图2-55所示。

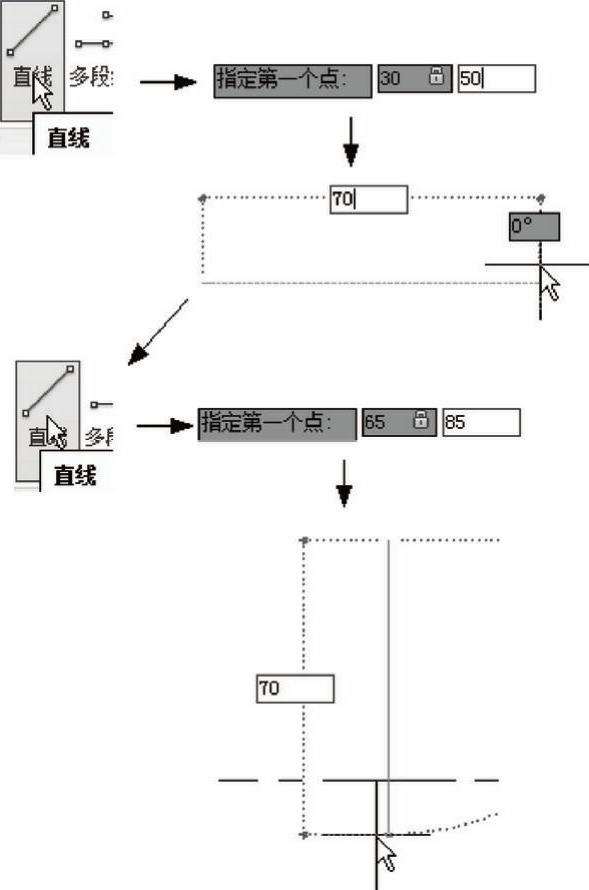

3）按〈F8〉键，打开正交模式，单击“直线”978-7-111-49664-9-Chapter02-91.jpg按钮，输入坐标值（30，50），依次输入“30”“，”“50”，按〈Enter〉键，确定第一点接着将鼠标水平移到右边，输入“70”，按两次〈Enter〉键，完成水平线的绘制。单击“直线”978-7-111-49664-9-Chapter02-92.jpg，输入坐标值（65，85），确定第一点，将鼠标竖直向下移动，输入“70”，按两次〈Enter〉键，完成垂直线的绘制，如图2-56所示。按〈F8〉键，关闭正交模式。


图2-55 设置中心线为当前图层


图2-56 绘制中心线

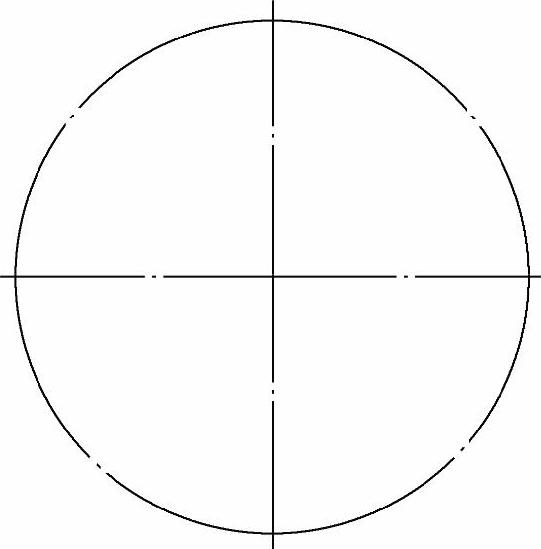

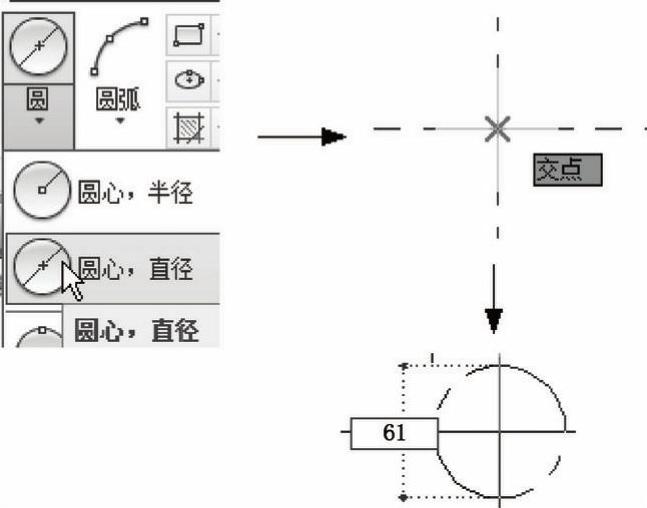

4）单击“圆心，直径”978-7-111-49664-9-Chapter02-95.jpg按钮，系统提示指定圆的圆心，将光标移动到水平线与垂直线交点附近，待对象捕捉提示“交点”时，单击左键，选定为圆心，接着输入直径“61”，按〈Enter〉键，完成定位圆绘制，如图2-57所示。


图2-57 绘制定位圆

5）单击“图层”下拉列表，选择“粗实线”图层为当前图层。

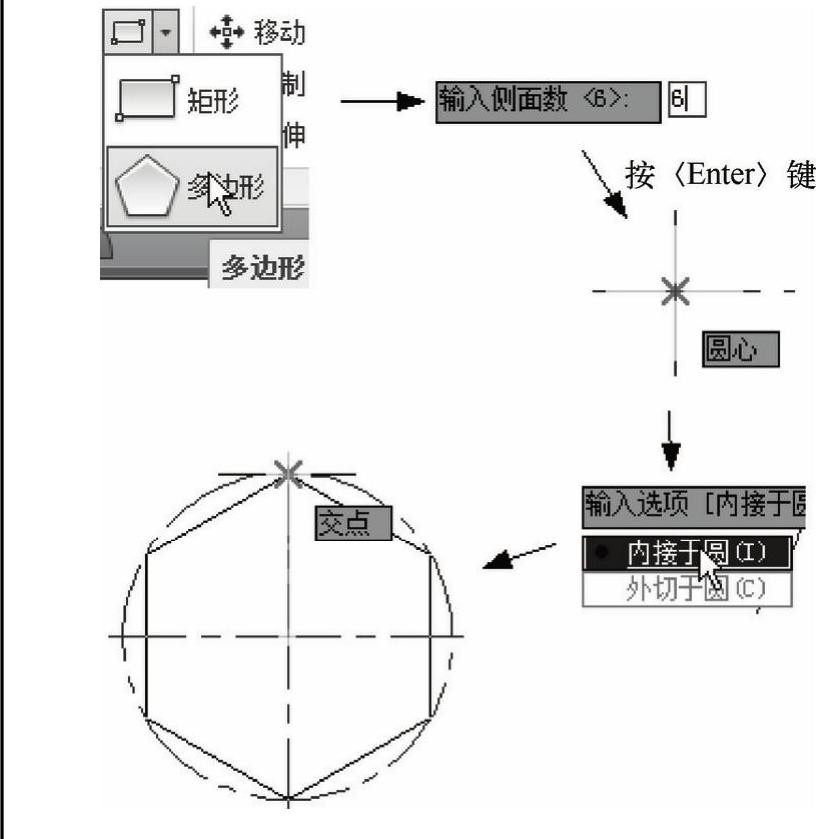

6）单击“矩形”下拉菜单，单击“多边形”978-7-111-49664-9-Chapter02-97.jpg按钮，输入侧面数（边数）“6”，按〈Enter〉键；系统提示“指定正多边形的中心点或”，移动光标至中心线交点附近，待对象捕捉提示“交点”或“圆心”时，单击左键确定多变形中心；选择“内接于圆”的方式，用鼠标直接在对话框中选择，或者输入I，按〈Enter〉键；系统提示“指定圆的半径”，将光标移至定位圆与垂直线上方交点处，待提示“交点”时，单击左键，完成绘制，如图2-58所示。


图2-58 绘制正六边形

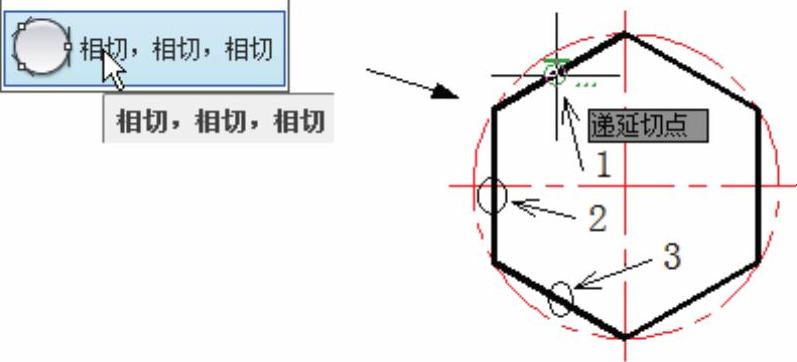

7）单击圆“相切，相切，相切”978-7-111-49664-9-Chapter02-99.jpg按钮，移动光标至正六边形的任意一条边上，待对象捕捉提示“递延切点”时，单击左键。同样的操作方法，在剩下的五条边中的选择相邻两条边，捕捉两个切点，即可完成内切圆的绘制，如图2-59所示。


图2-59 绘制内切圆

8）单击“图层”下拉列表，单击选择“细实线”图层为当前图层。

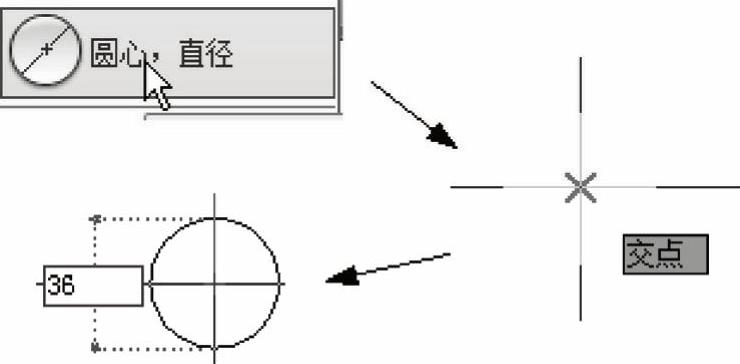

9）单击“圆心，直径”978-7-111-49664-9-Chapter02-101.jpg按钮，用对象捕捉，指定圆心位置为水平中心线和垂直中心线交点，输入直径“36”，按〈Enter〉键。完成螺纹牙底的绘制，如图2-60所示。


图2-60 绘制螺纹牙底

10）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

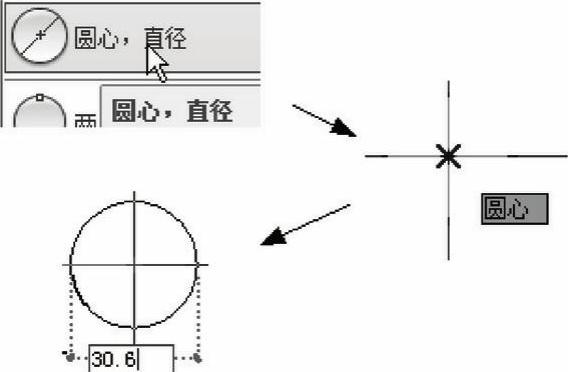

11）单击“圆心，直径”978-7-111-49664-9-Chapter02-103.jpg按钮，绘制直径为36圆的同心圆，用对象捕捉指定圆心位置为水平中心线和垂直中心线交点或直径为36圆的圆心。圆的直径根据螺纹的绘制方法，小径为大径的0.85倍，故牙顶直径为30.6。输入直径“30.6”，按〈Enter〉键，完成螺纹牙顶的绘制，如图2-61所示。


图2-61 绘制螺纹牙顶

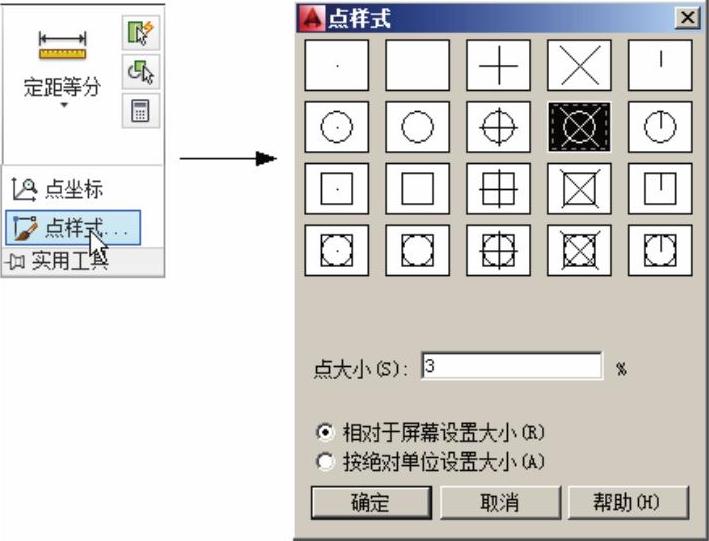

12）设置点样式。单击“实用工具”下拉菜单，单击“点样式”978-7-111-49664-9-Chapter02-105.jpg按钮，用户根据个人使用习惯，在对话框中选择所需点样式，如图2-62所示。

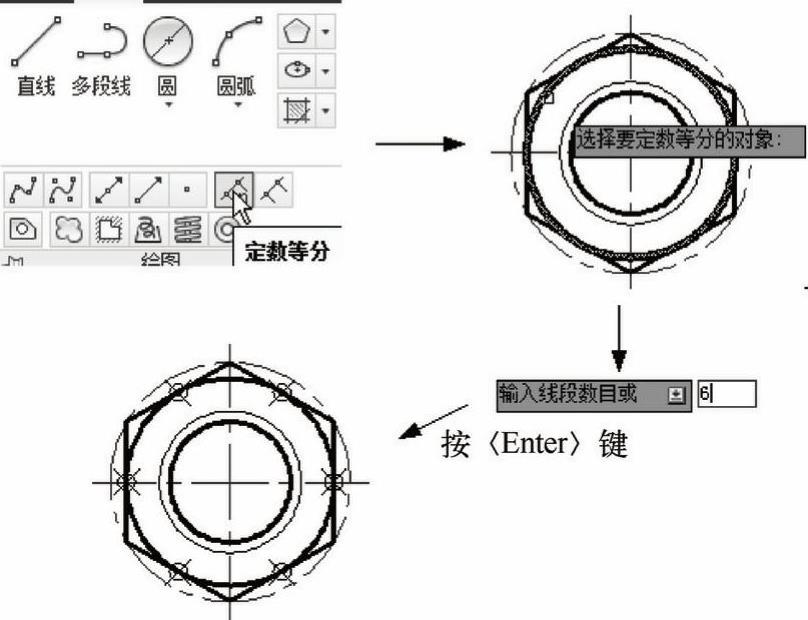

13）单击功能区“绘图”下拉菜单，单击“定数等分”978-7-111-49664-9-Chapter02-106.jpg按钮，选择定数等分的对象为内切圆，输入线段数目“6”，按〈Enter〉键，完成等分，如图2-63所示。

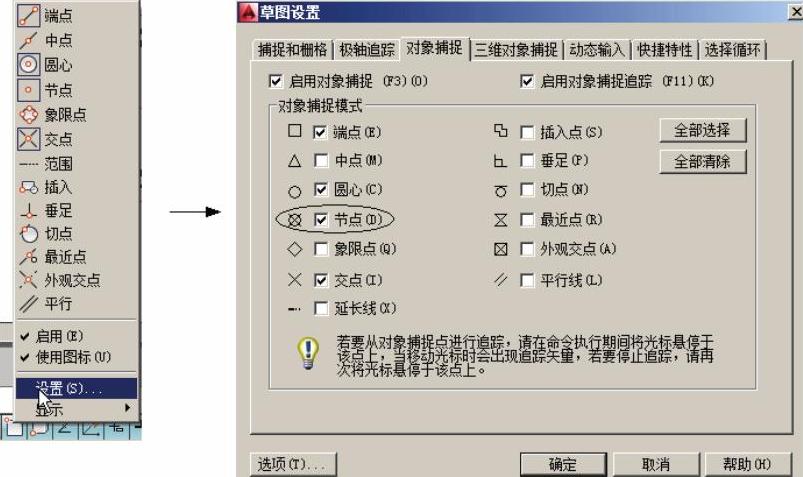

14）设置对象捕捉模式。在状态栏处，右键单击“对象捕捉”978-7-111-49664-9-Chapter02-107.jpg按钮，在菜单中选择“设置”选项，在弹出的对话框中勾选“节点”，以便可以捕捉等分点，如图2-64所示。


图2-62 设置点样式


图2-63 等分内切圆


图2-64 设置捕捉模式

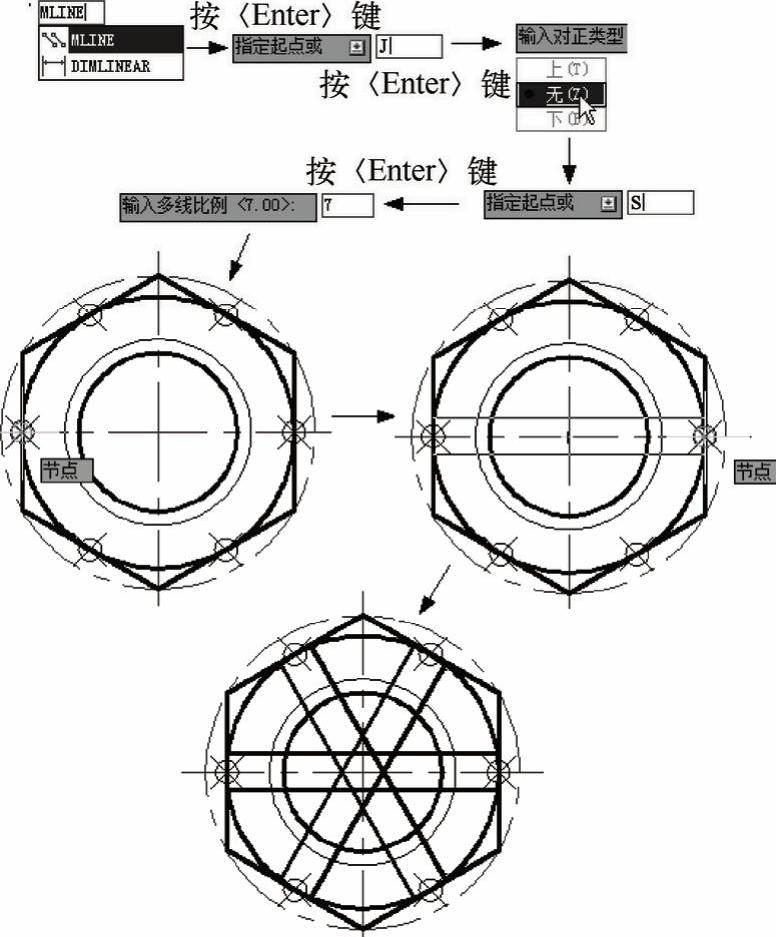

15）输入多线命令MLINE或ML，按〈Enter〉键；系统提示“指定起点或[对正（J）比例（S）样式（ST）]”，先输入J，按〈Enter〉键，选择对正方式为“无”；输入S，按〈Enter〉键，设置比例，因为多线默认的样式为STANDARD，其比例因子为上线偏移中间为0.5，下线偏移中间为0.5，所以比例为“1”，两线之间的距离为1，所以输入“7”，按〈Enter〉键，表示两线之间距离为7。设置完成后，指定多线起点，移动光标至其中一个等分点处，待对象捕捉提示出现“节点”时单击；指定下一点，同样捕捉方法捕捉相对边上的节点，最后按〈Enter〉键，完成其中两条槽的绘制。同样的方法，绘制另外两条多线，如图2-65所示。


图2-65 绘制槽

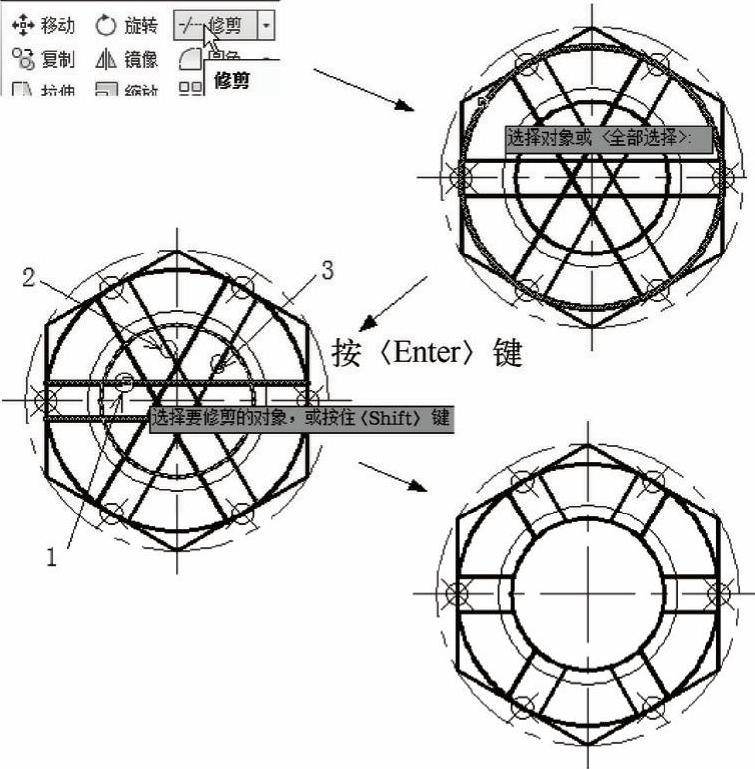

16）单击“修剪”978-7-111-49664-9-Chapter02-112.jpg按钮，待弹出“选择对象或全部选择”提示后，选择螺纹牙顶圆，按〈Enter〉键；系统提示“选择要修剪的对象，或按住〈Shift〉键选择要延伸的对象”，选择处于牙顶圆内的多线部分，如图2-66中所示，完成修剪后，按〈Enter〉键，结束命令。

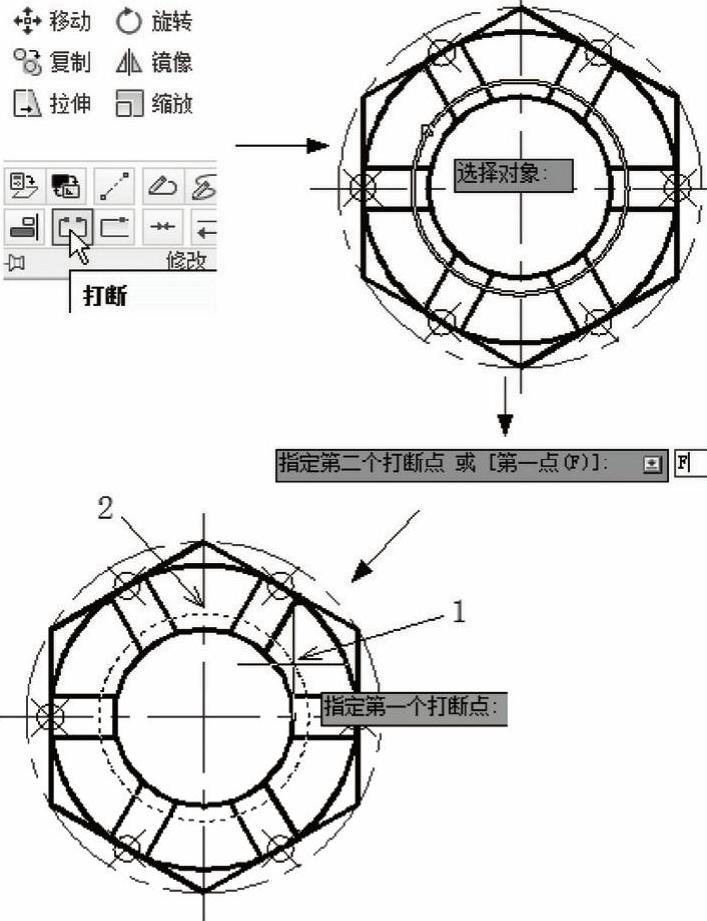

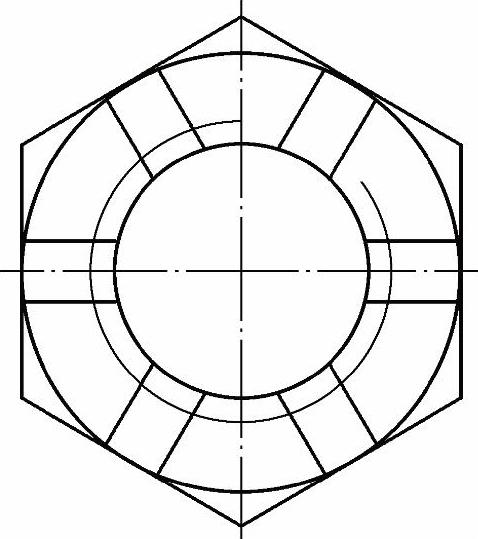

17）修改内螺纹。单击“修改”栏下拉菜单，单击“打断”978-7-111-49664-9-Chapter02-113.jpg按钮，系统提示“选择对象”，选择牙底圆；系统提示“指定第二个打断点或[第一点（F）]：”，输入F，按〈Enter〉键，分别指定第一个打断点和第二个打断点，如图2-67中所示，即可完成打断操作。如果存在对象捕捉不断捕捉到圆心的情况，可以暂时关闭对象捕捉功能。


图2-66 修剪槽部分

18）选中等分点和定位圆，将其删除，即完成所有绘制。


图2-67 修改内螺纹
