1.圆

执行圆的绘制命令有以下几种方式。

●功能区：“默认”→“绘图”→“圆”。

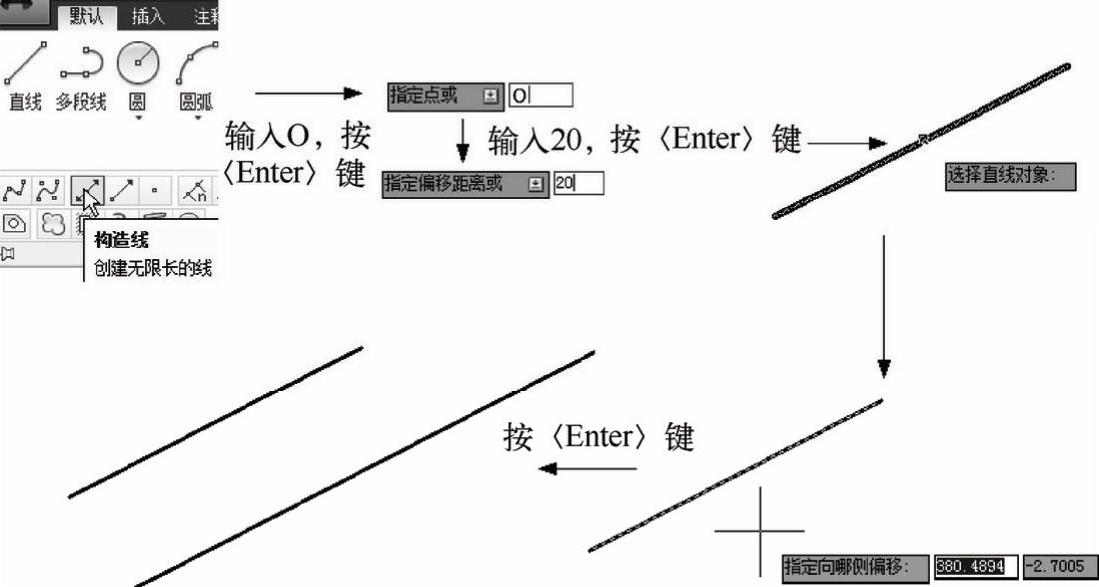

图2-30 构造线偏移绘制方法一

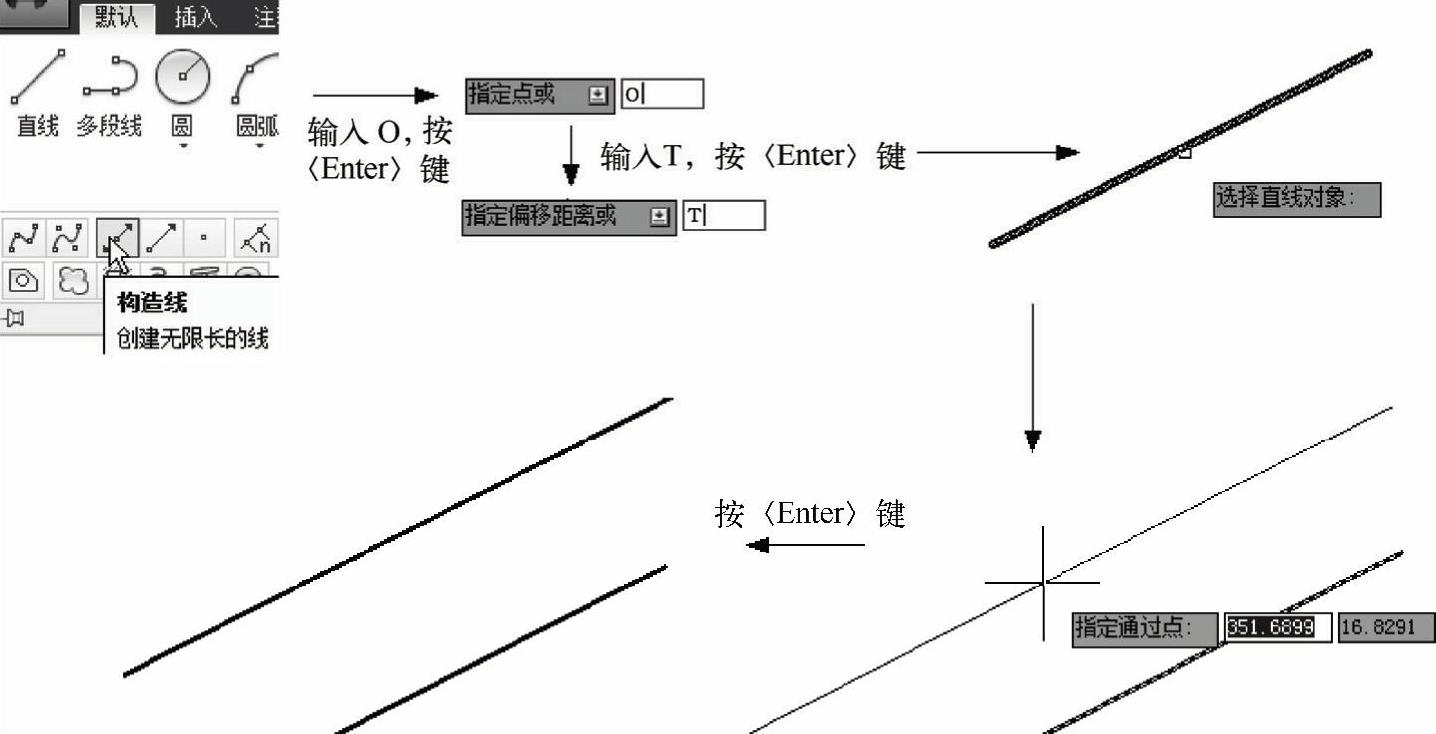

图2-31 构造线偏移绘制方法二

●命令：输入circle或c。

●AutoCAD经典工作空间，菜单：“绘图”→“圆”。

圆的绘制方式有以下6种方法。

（1）圆心，半径——指定圆心和半径来确定圆的位置和大小

单击“圆”命令下拉列表，选择“圆心，半径”命令，通过直接指定、坐标、对象捕捉等方式确定圆心位置，然后输入圆的半径，按〈Enter〉键，完成绘制，如图2-32所示。

（2）圆心，直径——指定圆心和直径来确定圆的位置和大小

单击“圆”命令下拉列表，选择“圆心，直径”命令，通过直接指定、坐标、对象捕捉等方式确定圆心位置，然后输入圆的直径，按〈Enter〉键，完成绘制，如图2-33所示。

（3）两点——以两点的连线为圆的直径来绘制圆

单击“圆”命令下拉列表，选择“圆心”命令，分别指定第一个端点和第二个端点，即可完成绘制。被指定的两端点的连线即为圆的直径。端点的指定可以通过直接指定、坐标、对象捕捉等方式，如图2-34所示。

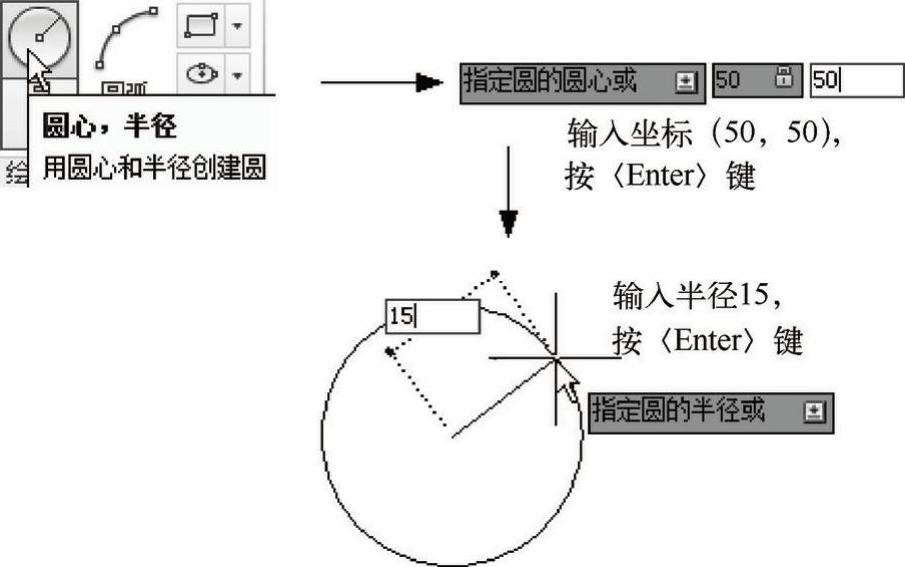

图2-32 “圆心，半径”画法

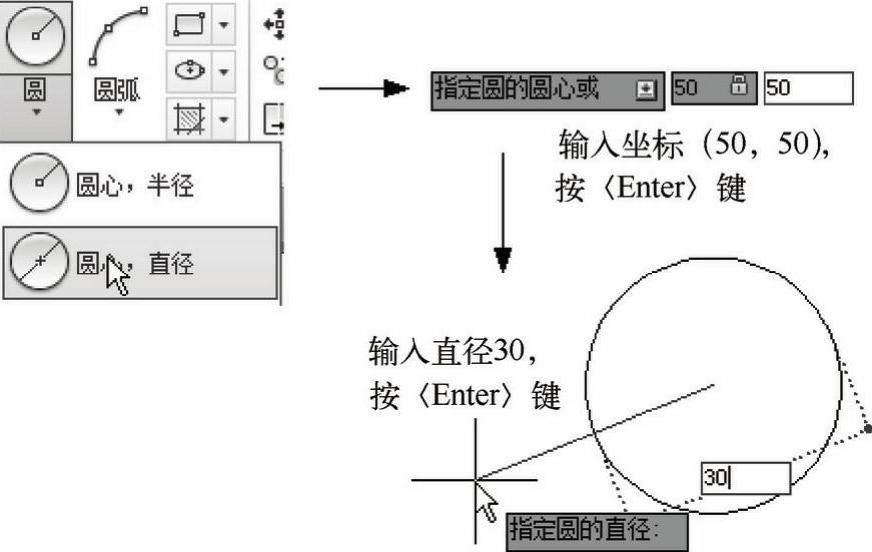

图2-33 “圆心，直径”画法

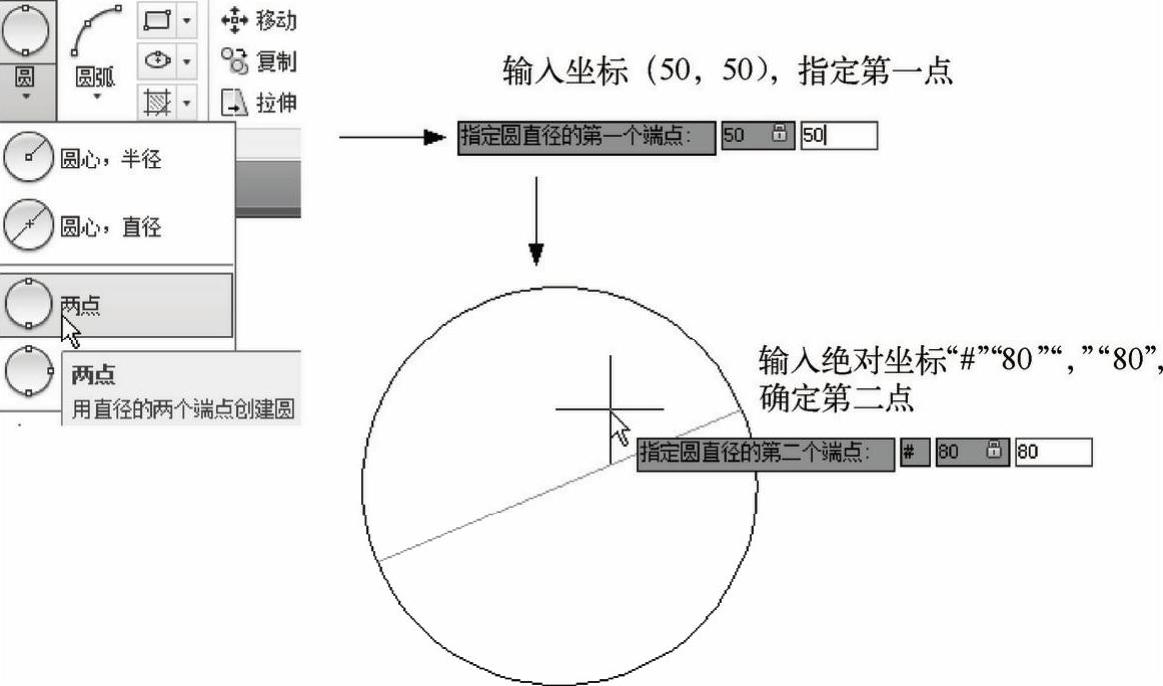

图2-34 圆“两点”画法

（4）三点——指定圆上的三点来确定圆的位置和大小

利用三点方式绘制圆，一般不单独使用，往往与对象捕捉配合使用。

单击“圆”命令的下拉列表，选择其中的“三点”命令。利用对象捕捉分别捕捉圆上三点，即可绘制出经过这三个点的圆，如图2-35所示。

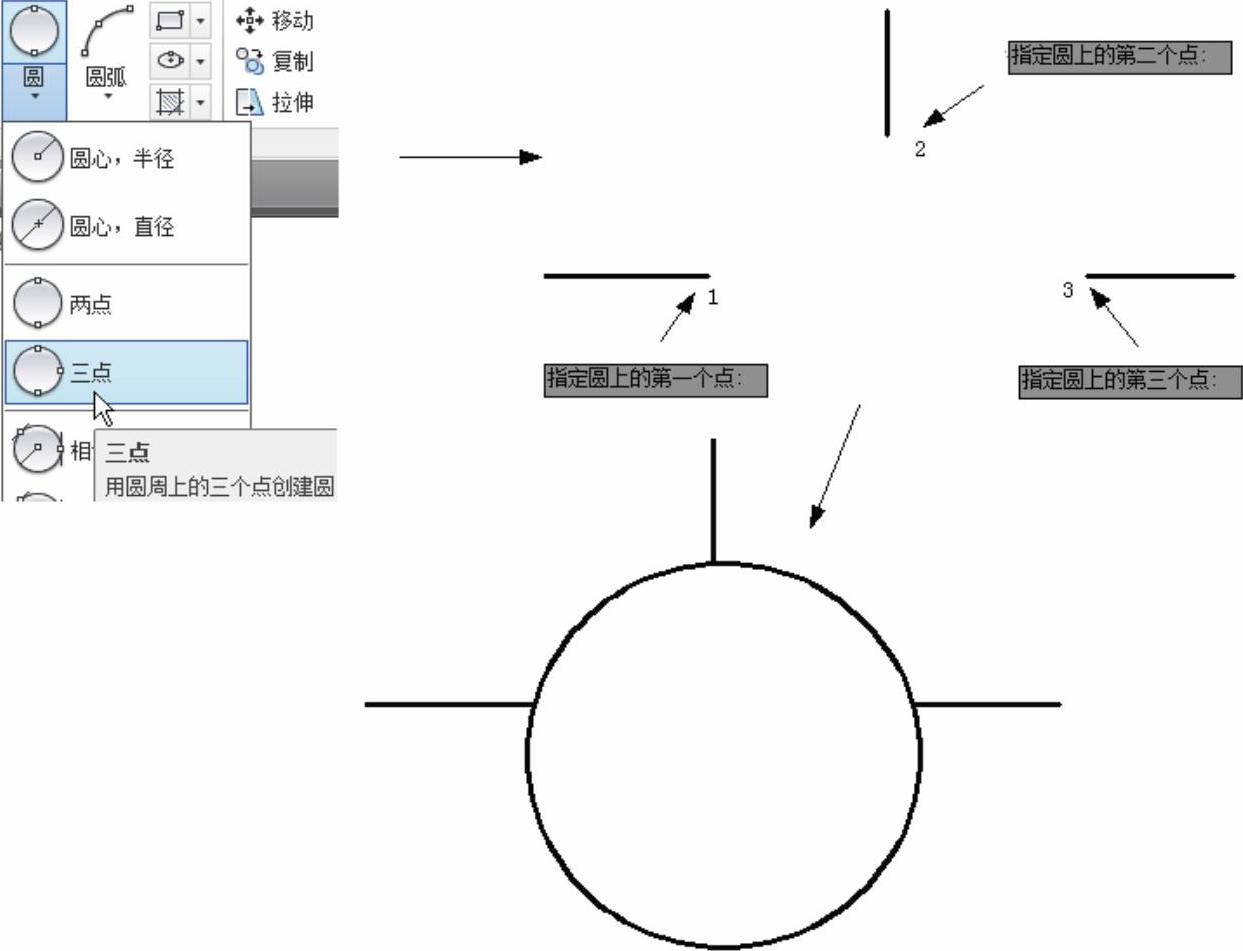

图2-35 圆“三点”画法

（5）相切，相切，半径——用指定的半径创建与两个已有线条相切的圆

单击“圆”命令的下拉列表，选择其中的“相切，相切，半径”命令。当弹出“指定第一个切点时，利用对象捕捉选取第一个递延切点。出现“指定第二个切点”时，捕捉第二个切点。然后在弹出的“指定圆的半径”输入框里输入半径值，按〈Enter〉键完成绘制，如图2-36所示。

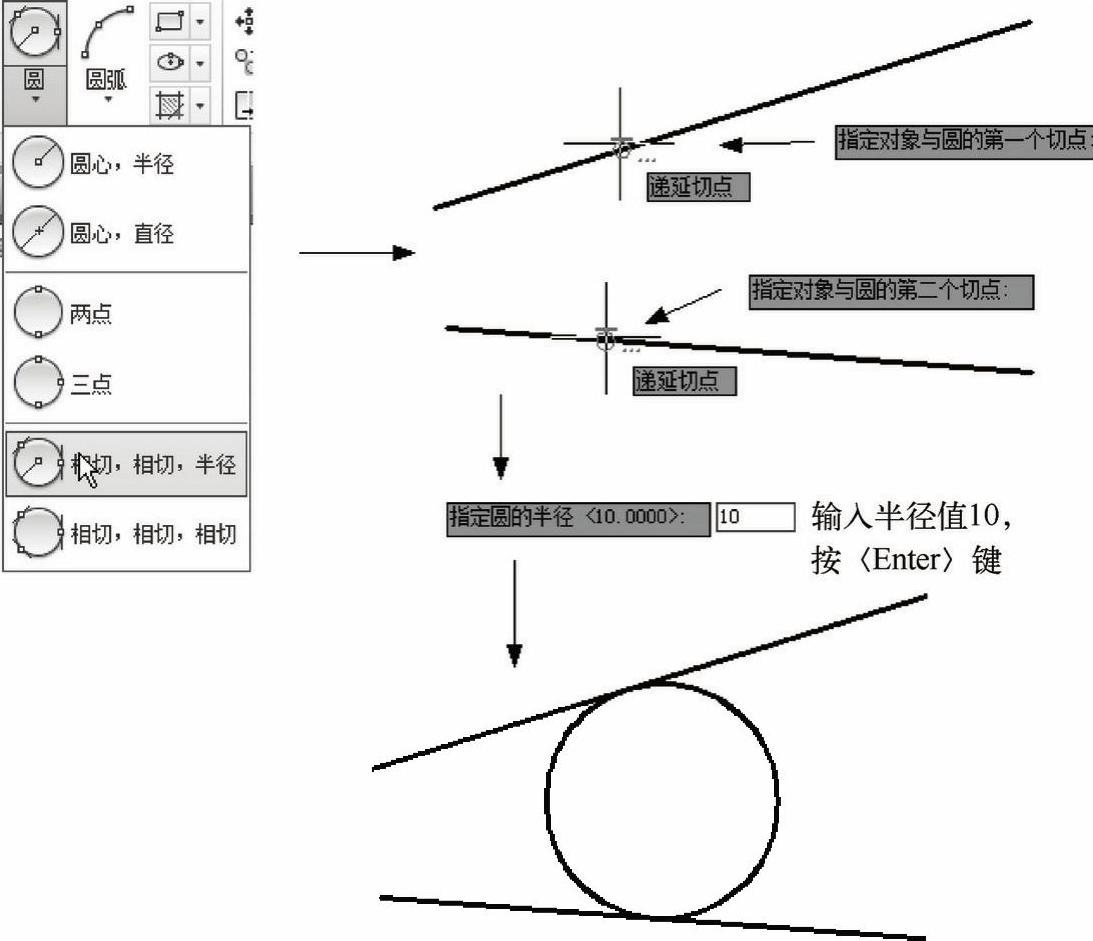

图2-36 圆“相切、相切、半径”画法

（6）相切，相切，相切——创建与三个对象相切的圆

单击“圆”命令的下拉列表，选择其中的“相切，相切，相切”命令。当弹出“指定第一个切点”时，利用对象捕捉选取第一个递延切点。出现“指定第二个切点”时，捕捉第二个切点。弹出“指定第三个切点”时捕捉第三个递延切点，即可完成与圆的绘制，如图2-37所示。

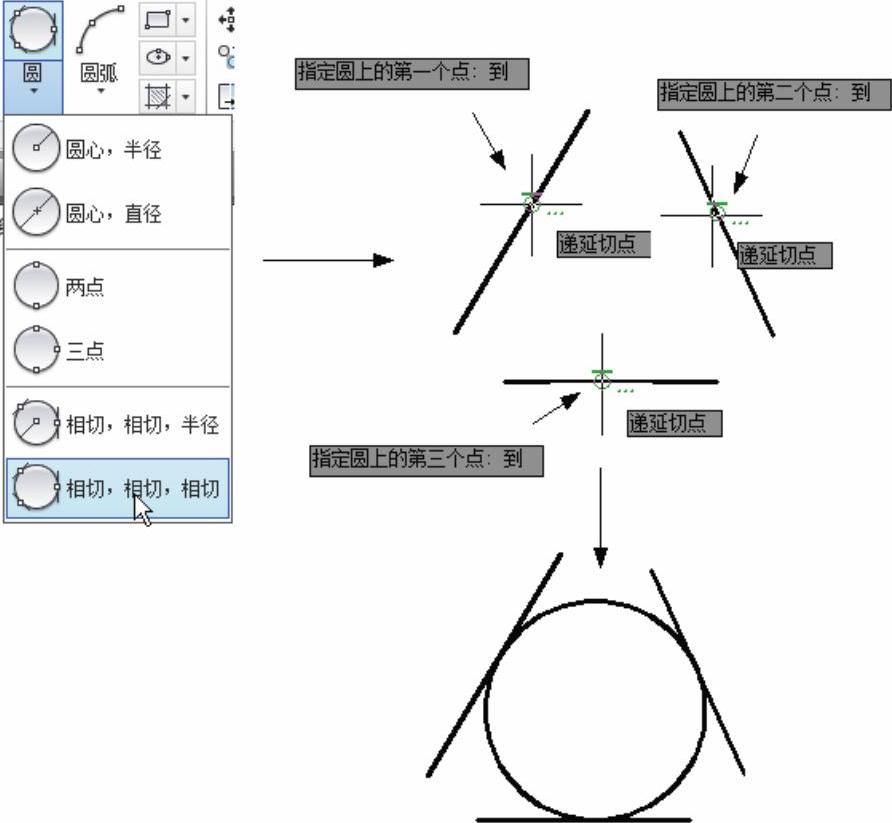

图2-37 圆“相切、相切、相切”画法

2.圆弧

执行圆的绘制命令有以下几种方式。

●功能区：“默认”→“绘图”→“圆弧”。

●命令：输入ARC或A。

●AutoCAD经典工作空间，菜单：“绘图”→“圆弧”。

圆弧的绘制方式有以下11种方法。

（1）三点——通过指定圆弧上的三点绘制圆弧

单击“圆弧”命令下拉列表选择“三点”命令，需要指定圆弧的起点、通过的第二个点和端点，如图2-38所示。(www.daowen.com)

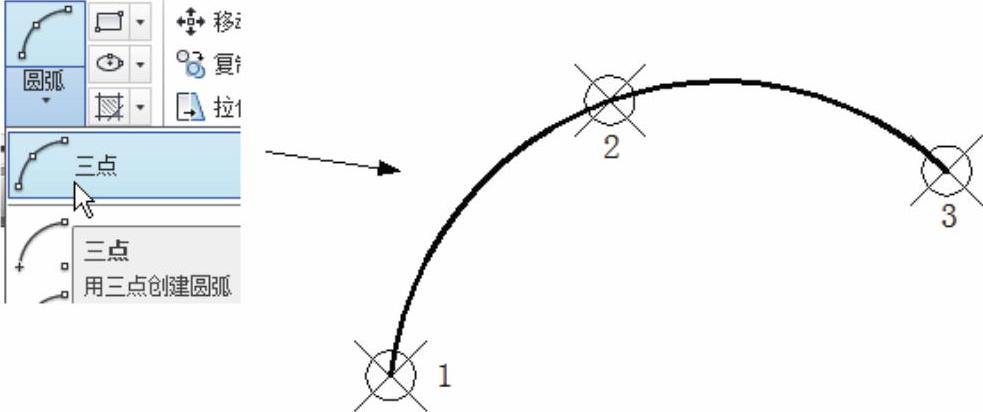

图2-38 圆弧“三点”画法

（2）起点，圆心，端点——用起点、圆心和端点创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，圆心，端点”命令。根据提示，先指定圆弧的起点，接着指定圆弧的圆心，最后指定圆弧的端点，如图2-39所示。根据起点和圆心之间的距离确定半径。端点由从圆心引出的通过第三点的直线决定。所得圆弧始终从起点按逆时针绘制。

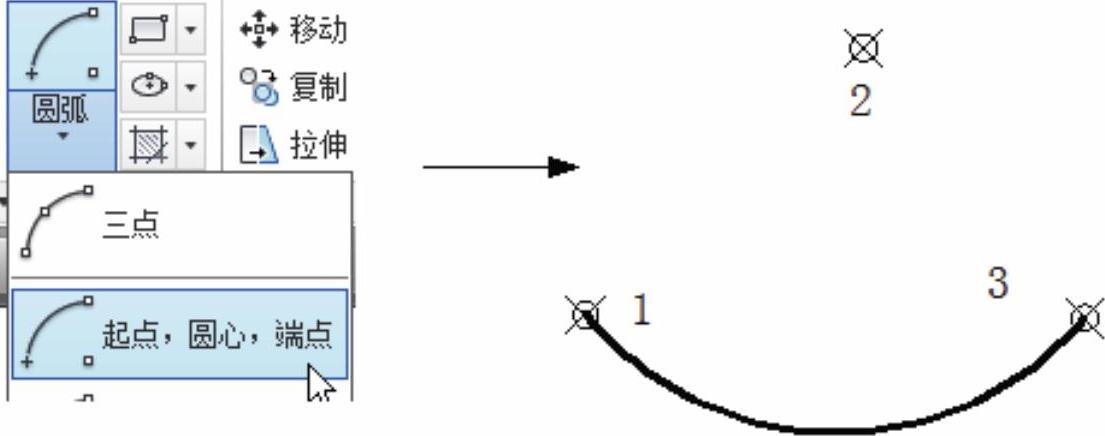

图2-39 圆弧“起点、圆心、端点”画法

（3）起点，圆心，角度——用起点、圆心和包含角创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，圆心，角度”命令。根据提示，先指定圆弧的起点，然后指定圆弧的圆心，最后指定包含角的大小，如图2-40所示。执行此命令时会出现“指定包含角：”的提示，在输入角度时，如果当前环境设置逆时针方向为角度正方向，且输入正的角度值，则绘制的圆弧是从起点绕圆心沿逆时针方向绘制，反之则沿顺时针方向绘制。

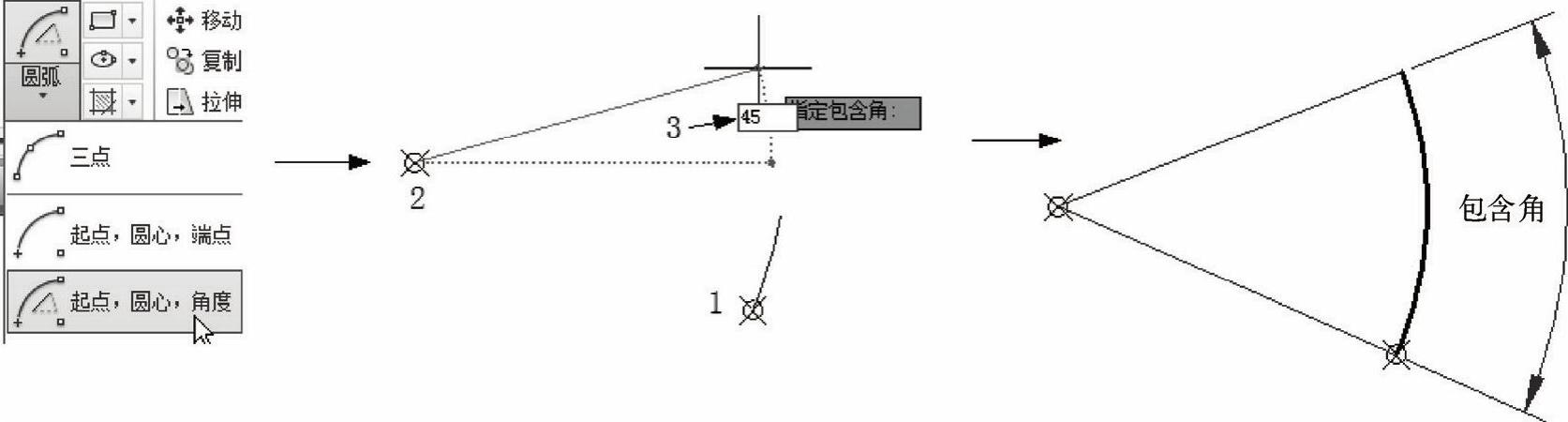

图2-40 圆弧“起点、圆心、角度”画法

（4）起点，圆心，长度——用起点、圆心和弦长创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，圆心，长度”命令。根据提示，先指定圆弧的起点，然后指定圆弧的圆心，最后指定弦长，如图2-41所示。系统将根据起点和端点之间的直线距离绘制选择劣弧或优弧。执行此命令时会出现“指定包含角：”的提示，在输入弦长时，如果弦长为正值，将从起点逆时针绘制劣弧。如果弦长为负值，将顺时针绘制优弧。

（5）起点，端点，角度——用起点、圆心和包含角创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，端点，角度”命令。根据提示，先指定圆弧的起点，然后指定圆弧的端点，最后输入角度值，如图2-42所示。圆弧的圆心和半径由圆弧端点之间的夹角确定。执行此命令时会出现“指定包含角：”的提示，输入角度值时，如果为正值，将从起点向端点逆时针绘制圆弧。如果为负值，将顺时针绘制圆弧。

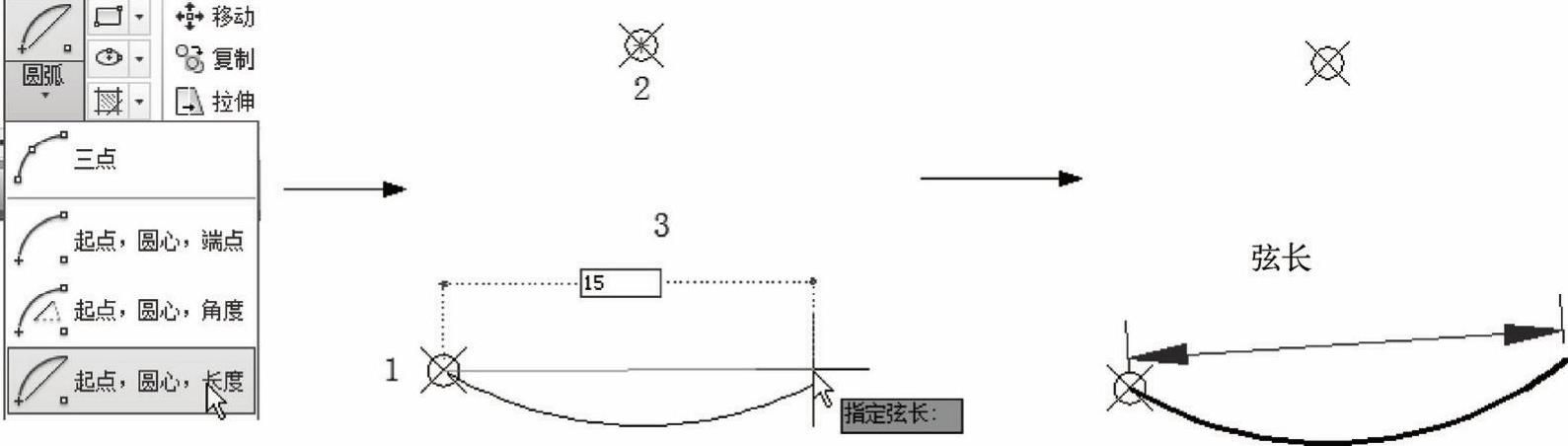

图2-41 圆弧“起点、圆心、长度”画法

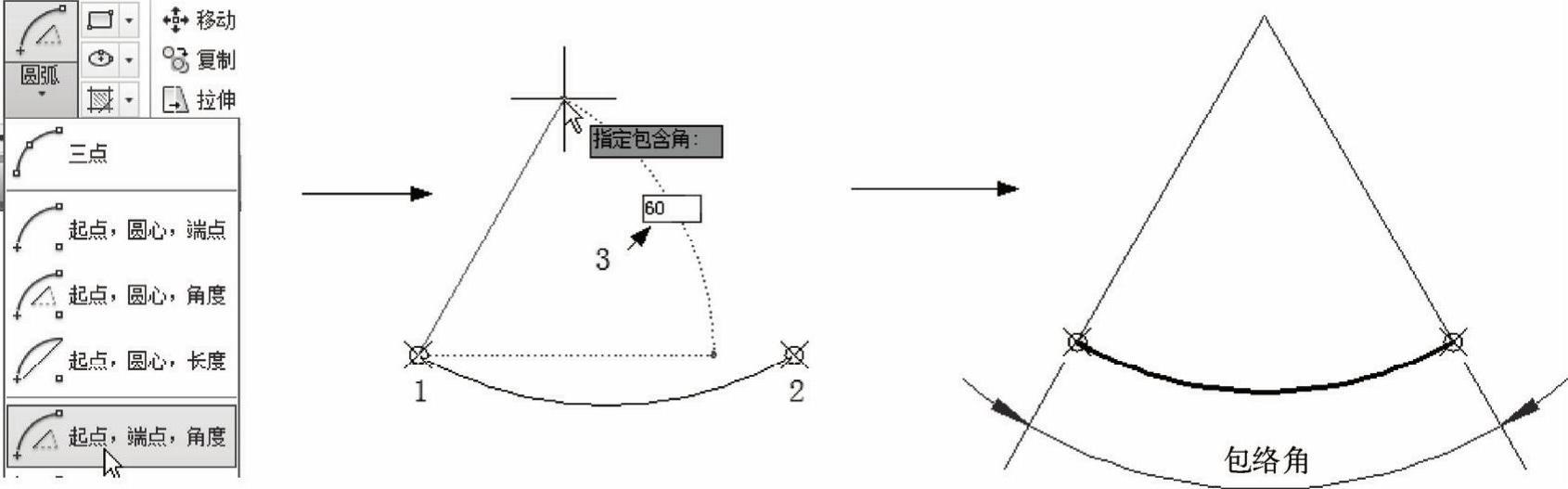

图2-42 圆弧“起点、端点、角度”画法

（6）起点，端点，方向——用起点、端点和起点处的切线方向创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，端点，方向”命令。根据提示，先指定圆弧的起点，然后指定圆弧的端点，最后指定圆弧起点处切线方向，如图2-43所示。执行此命令时会出现“指定圆弧的起点切向：”的提示信息，此时可以通过在所需切线上指定一个点或输入角度指定切向。通过更改指定两个端点的顺序，可以确定所需端点控制切线。

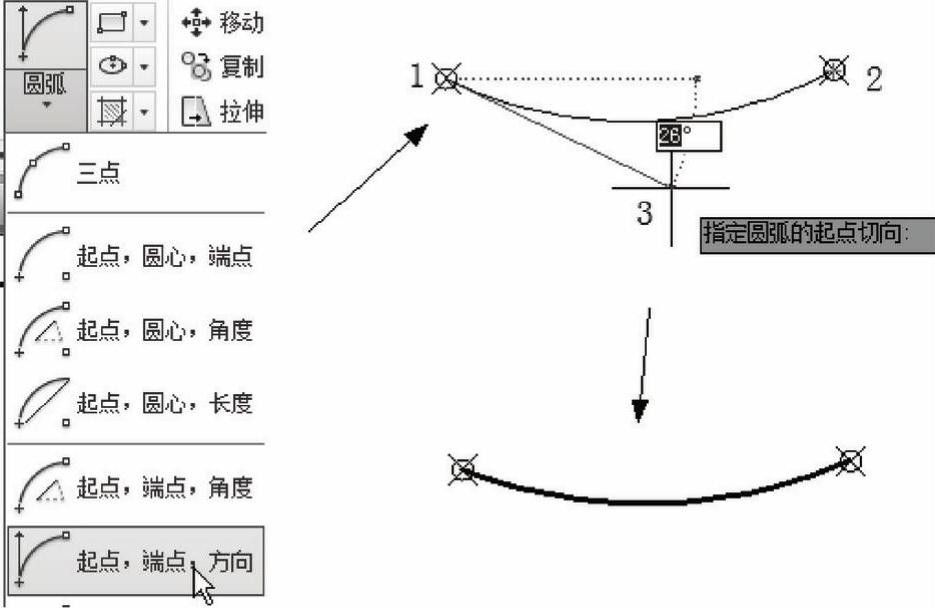

图2-43 圆弧“起点、端点、方向”画法

（7）起点，端点，半径——用起点、端点和半径创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“起点，端点，半径”命令。根据提示，先指定圆弧的起点，然后指定圆弧的端点，最后指定半径的大小，如图2-44所示。圆弧凸度的方向由指定其端点的顺序确定。可以通过输入半径或在所需半径距离上指定一个点来确定半径。输入半径值时，若为正，将从起点向端点逆时针绘制一条劣弧。若为负，将绘制一条优弧。

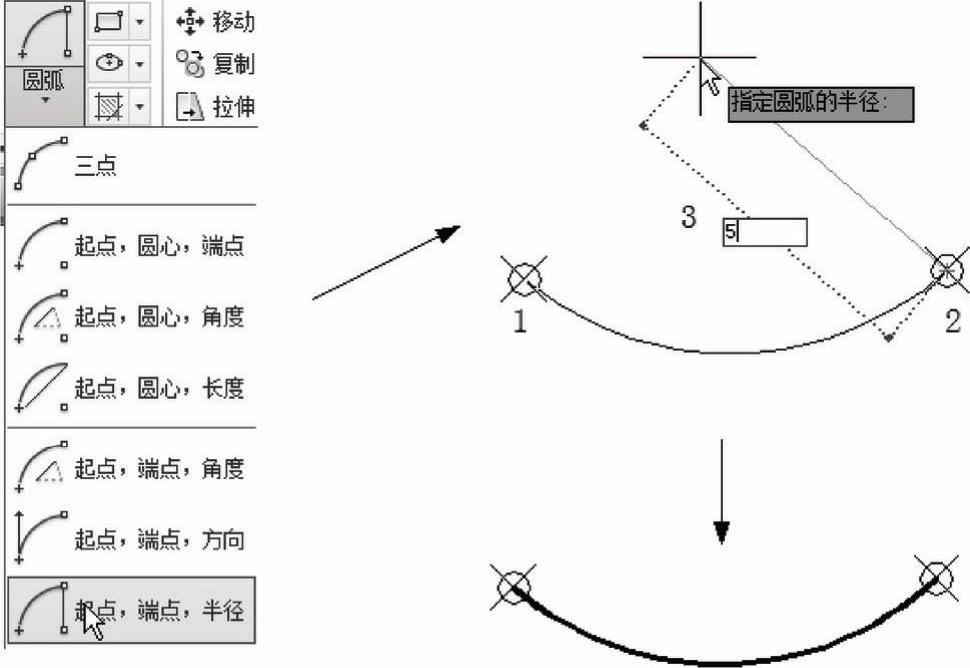

图2-44 圆弧“起点、端点、半径”画法

（8）圆心，起点，端点——用圆心、起点和用于确定端点的第三个点创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“圆心，起点，端点”命令。根据提示，先指定圆弧的圆心，然后指定圆弧的起点，最后指定端点，如图2-45所示。根据起点和圆心之间的距离确定半径。端点由从圆心引出的通过第三点的直线确定。所得圆弧始终从起点按逆时针绘制。

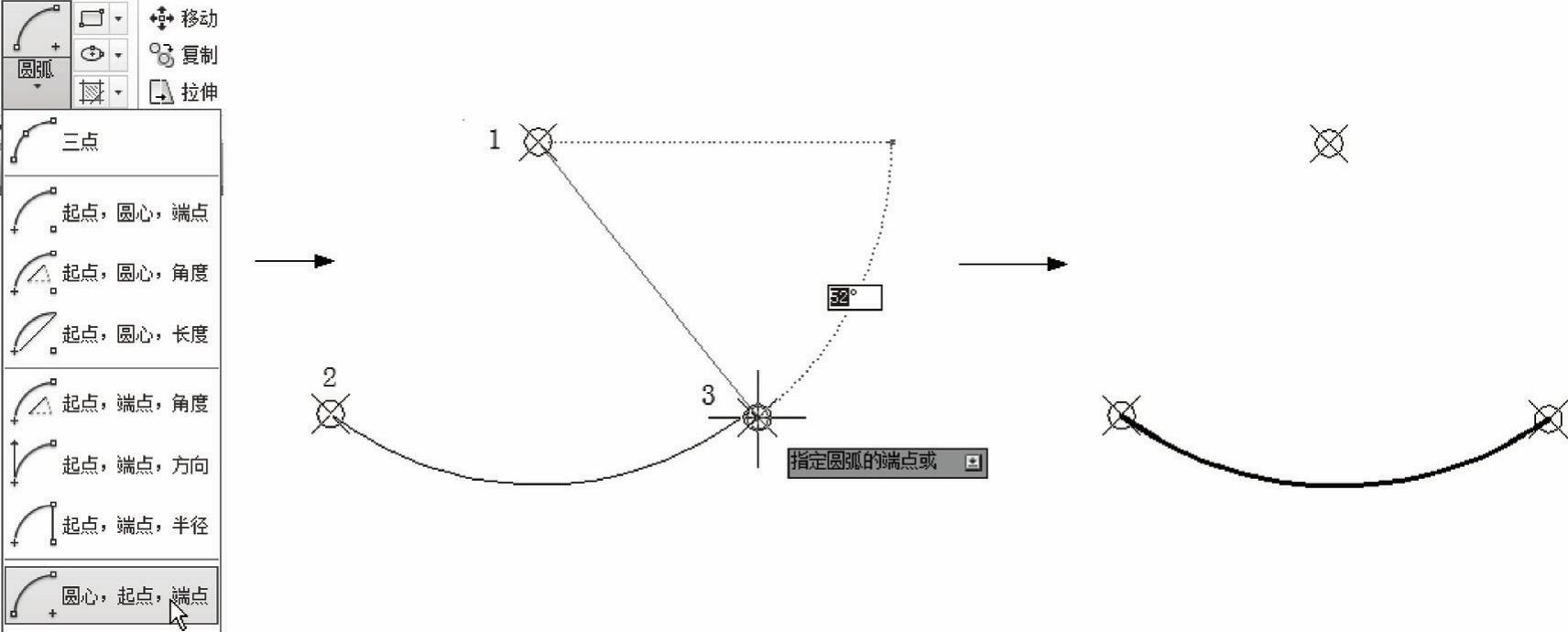

图2-45 圆弧“圆心、起点、端点”画法

（9）圆心，起点，角度——用圆心、起点和包含角创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“圆心，起点，角度”命令。根据提示，先指定圆弧的圆心，然后指定圆弧的起点，最后指定圆弧的角度，如图2-46所示。根据起点和圆心之间的距离确定半径。圆弧的另一端通过指定将圆弧的圆心用作顶点的夹角来确定。需要注意的是，输入角度值时，如果为正值，将从起点向端点逆时针绘制圆弧。如果为负值，将顺时针绘制圆弧。

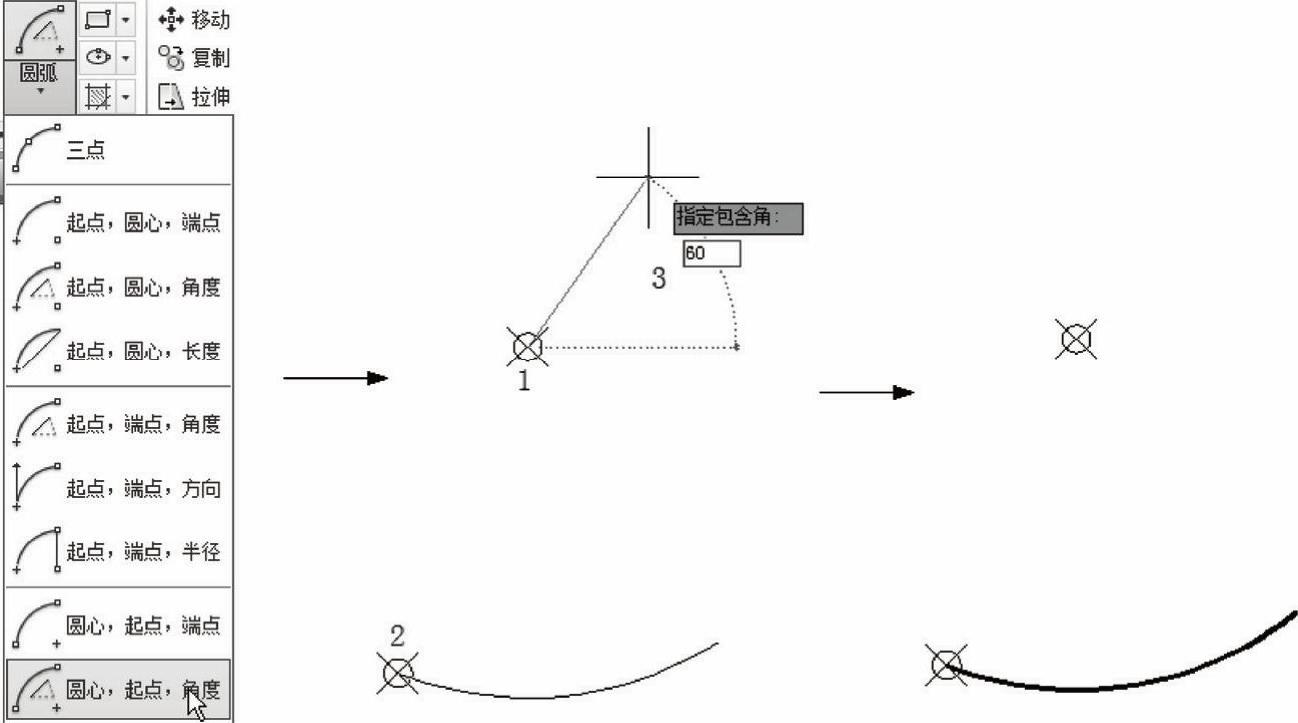

图2-46 圆弧“圆心、起点、角度”画法

（10）圆心，起点，长度——圆心、起点和弦长创建圆弧

单击“圆弧”命令的下拉列表，选择其中的“圆心，起点，长度”命令。根据提示，先指定圆弧的圆心，然后指定圆弧的起点，最后指定弦长，如图2-47所示。根据起点和圆心确定半径。圆弧的另一端通过指定圆弧的起点和端点之间的弦长来确定。在输入弦长时，如果弦长为正值，将从起点逆时针绘制劣弧。如果弦长为负值，将顺时针绘制优弧。

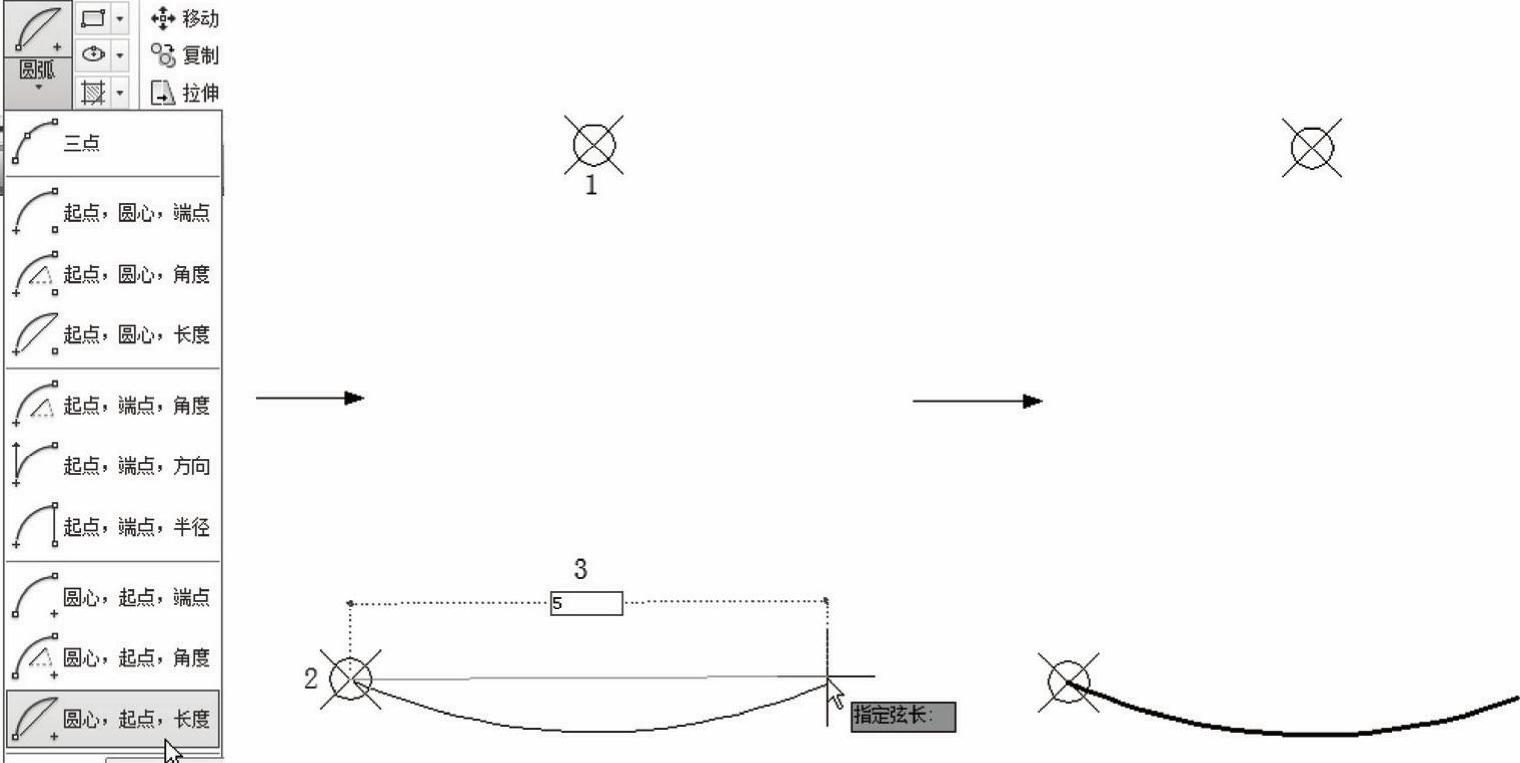

图2-47 圆弧“圆心、起点、长度”画法

（11）连续——创建圆弧使其相切于上一次绘制的直线或圆弧

创建直线或圆弧后，单击“圆弧”命令的“连续”命令，只需指定圆弧的端点，即可绘制一个在端点处相切的圆弧，如图2-48所示。

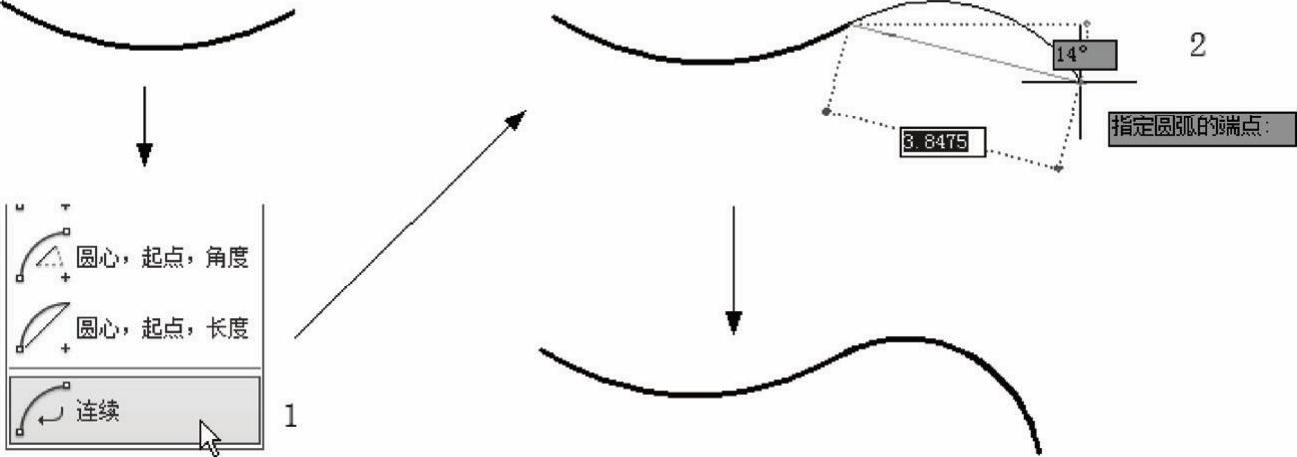

图2-48 圆弧连续画法
