构造线是一种两端无限延伸的直线，用来辅助作图，但不能被打印出来。如果构造线经过修剪、打断等命令修改后变成射线或直线（在“特性”选项中可以看到），就可以被打印了。

执行构造线命令的常用方式有以下几种。

●功能区：“默认”→“绘图下拉列表”→“构造线”。

●命令：输入XLINE或XL。

●AutoCAD经典工作空间，菜单：“绘图”一“构造线”。

单击功能区的“绘图”下拉列表，选择“构造线”，在命令行处系统给出提示“指定点或[水平（H）垂直（V）角度（A）二等分（B）偏移（O）]”，这时，用户可以根据需要，输入相应的字母，选择不同的绘制方式。下面介绍以上几个选项的含义。

1.直接指定点

根据系统提示，指定第一点和第二点，类似于直线的画法。用户可以通过输入绝对坐标或相对坐标来定位，也可以使用对象捕捉来定位。

例如先定位第一点，系统接着会在命令行提示“指定通过点：”，再确定第二点，并按〈Enter〉键，即可完成构造线的绘制。

2.水平（H）：生成水平构造线

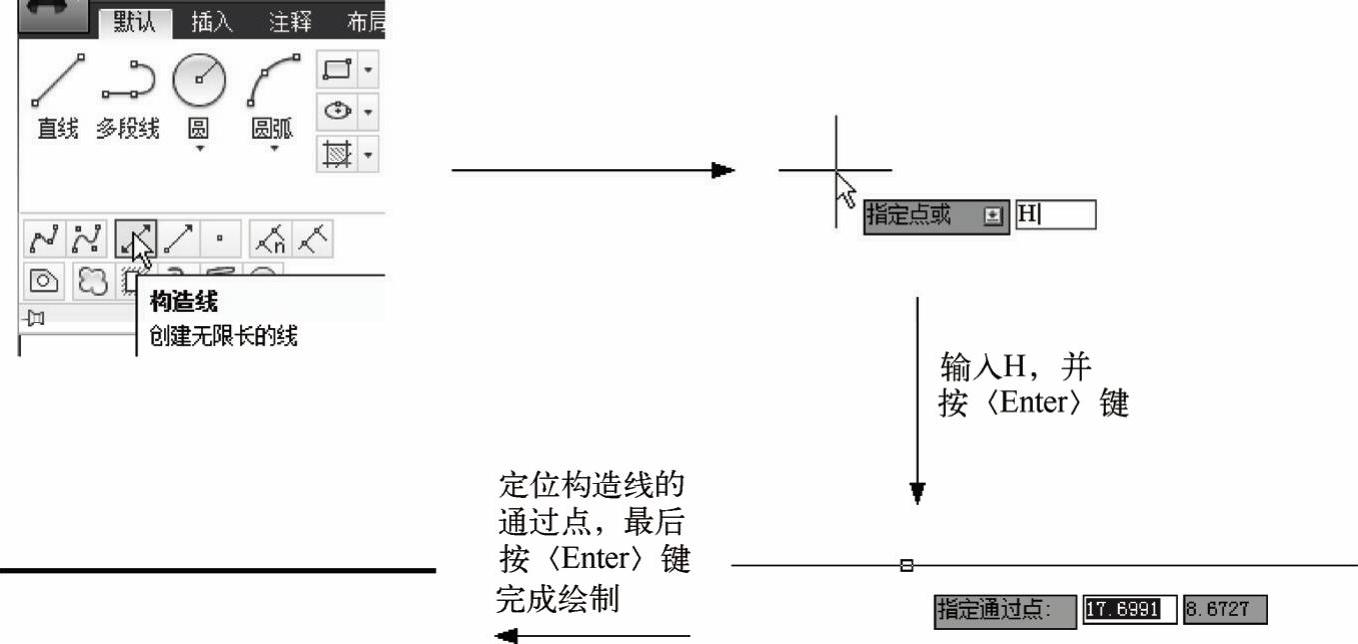

如图2-26所示，输入H，按〈Enter〉键，构造线会变成水平状态，命令行提示“指定通过点：”，这时可以通过直接指定点、坐标、对象捕捉等方式进行定位，最后按〈Enter〉键即可完成。

图2-26 构造线水平绘制方法

3.垂直（V）：生成垂直构造线

输入V，按〈Enter〉键，构造线会变成垂直状态，类似于水平画法，定位构造线的通过点即可。

4.角度（A）：生成有一定转角的构造线(www.daowen.com)

输入A，按〈Enter〉键，接着命令行提示“输入构造线的角度（θ）或[参照（R）]：”，这时用户有两个选择，直接输入所需角度或者选定一个参照。两者的区别是，前者输入的角度以水平向右为基准，逆时针计量角度，后者以选定的参照为基准，逆时针计量角度。

方法一，输入角度，按〈Enter〉键，定位构造线通过点，最后按〈Enter〉键完成，如图2-27所示。

方法二，先输入R，按〈Enter〉键，命令行提示“选择直线对象：”，选择需要作为参照的线段，用鼠标拾取，单击鼠标左键即可，选择参照边后，输入角度值，按〈Enter〉键，选择构造线通过点，最后按〈Enter〉键完成绘制，如图2-28所示。

图2-27 构造线角度值绘制方法

图2-28 构造线相对角度值绘制方法

5.二等分（B）：生成平分用户指定角度的构造线

如图2-29所示，输入B，按〈Enter〉键，命令行提示“指定角的顶点：”；在选定角的顶点后，命令行提示“指定角的起点：”，即要指定构成指定角的其中一条边上的一点；完成这一步后，命令行提示“指定角的端点：”，这时要指定构成指定角的另一条边上的一点，完成后，构造线便已绘制好；最后，按〈Enter〉键完成命令。

图2-29 构造线二等分绘制方法

6.偏移（O）：生成平行用户指定线性对象的构造线

输入O，按〈Enter〉键，命令行提示“指定偏移距离或[通过（T）]：”，此时用户有两个选择，一是输入偏移距离，另一个是输入T；前者是要求输入一个距离，或利用两点确定一个距离，命令根据指定的距离和指定的偏移方向进行偏移操作。后者是要求指定一条直线，命令将以平行于指定直线的方向进行偏移，偏移位置可以用直接指定、坐标、对象捕捉等方式确定。

方法一，根据提示，输入偏移距离值，按〈Enter〉键，或者是指定两个点，系统将会自动计算出这两点之间的距离值，作为偏移距离；然后，命令行提示“选择直线对象：”，用户选择直线对象，构造线将会以指定的偏移距离，平行于指定直线对象的方向偏移，最后按〈Enter〉键完成命令。如图2-30所示。

方法二，输入T，按〈Enter〉键，命令行提示“选择直线对象：”，根据提示选择直线、构造线将平行于指定直线；完成这步后，命令行提示“指定通过点：”，用户可以用直接指定、坐标、对象捕捉等方式确定通过点，最后按〈Enter〉键完成命令。如图2-31所示。
