绘制精确的图形是设计工作的重要部分，关系到设计表达是否准确、清晰，是加工制造的重要依据。所有的图形，不管复杂还是简单，都是由基本的点、线等元素组成的。因此，在绘图过程中，对图形中的点、线等的精确定位就显得十分重要。

为了方便用户精确地进行定位，AutoCAD 2014提供了两个坐标系：一个是被称为世界坐标系（WCS）的固定坐标系，一个是被称为用户坐标系（UCS）的可移动坐标系。默认情况下，这两个坐标系在新图形中是重合的。

下面分别介绍几种常用的坐标系统和坐标的输入方法。

1.笛卡儿坐标系和极坐标系

笛卡儿坐标系（Cartesian coordinates）又称为平面直角坐标系，是由X、Y、Z三个轴构成的，以坐标原点（0，0，0）为基点定位输入点。创建的图形都基于XY平面，笛卡儿坐标的X值为距原点的水平距离，Y值为距原点的垂直距离。平面中的点都可以用（X，Y）坐标值来指定，比如坐标（3，2）表示该点在X正方向与原点相距3个单位，在Y正方向与原点相距2个单位。坐标（-3，-2）表示该点在X负方向与原点相距3个单位，在Y负方向与原点相距2个单位。空间中的任何一个点都可以在XYZ坐标系中表示出来。在AutoCAD 2014中，笛卡儿坐标系的三个坐标值之间采用逗号来分隔。在二维XY平面中输入坐标时，由于Z轴坐标为0，可以省略Z值。

极坐标基于原点（0，0），使用距离和角度表示定位点，角度计量以水平向右为0°方向，逆时针计量角度。极坐标的表示方法为（距离＜角度），距离和角度之间用小于号（＜）分隔。坐标（5＜45）表示该点距离原点5个单位且该点与原点连线与0°方向的夹角为45°。坐标（3＜250）表示该点距离原点3单位且该点与原点连线与0°方向的夹角为250°，如图2-23所示。

2.世界坐标系（WCS）

系统初始设置的坐标系为世界坐标系（Word Coordinates System，WCS），通常在二维视图中，WCS的X轴水平，Y轴垂直，WCS的原点为X轴和Y轴的交点（0，0），位于屏幕绘图窗口的左下角，固定不变。图形文件中的所有对象均由其WCS坐标定义。

3.用户坐标系（UCS）

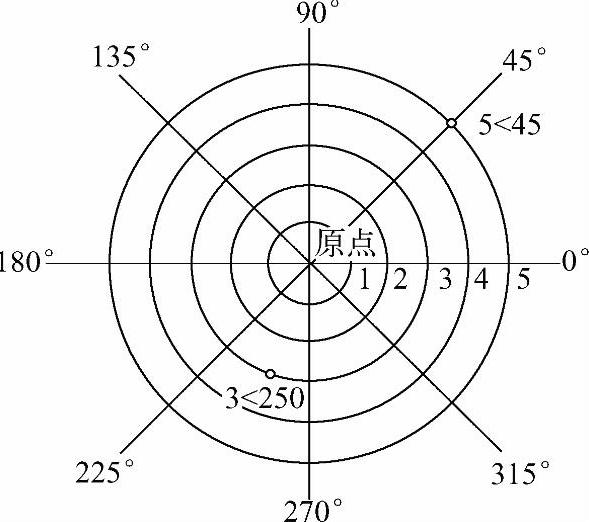

图2-23 极坐标系

在进行三维造型设计时，经常需要修改坐标系的原点和坐标轴方向，AutoCAD 2014提供了用户坐标系（UGS），用户可以使用UCS命令创建用户坐标系以满足绘图需要。

（1）通过指定UCS的原点创建用户坐标系统

使用一点、两点或三点定义一个新的UCS。如果指定单个点，当前UCS的原点将会移动而不会更改X、Y、Z轴的方向；如果指定第二点，UCS将绕先前指定的原点旋转，以使UCS的X轴正半轴通过该点；如果指定第三点，UCS将绕X轴旋转，以使UCS的XY平面的Y轴正半轴通过该点。

（2）通过指定面创建用户坐标系统

将UCS与三维实体的选定面对齐。要选择一个面，应在此面的边界内或面的边上单击，被选中的面将亮显，UCS的X轴将与找到的第一个面上的最近的边对齐。

（3）根据选定三维对象定义新的坐标系

新建UCS的拉伸方向（Z轴正方向）与选定对象的拉伸方向相同。对于大多数对象而言，新UCS的原点位于离选定对象最近的顶点处，并且X轴与一条边对齐或相切。对于平面对象，UCS的XY平面与该对象所在的平面对齐。对于复杂对象，将重新定位原点，但是轴的当前方向保持不变。

（4）旋转坐标系统(www.daowen.com)

绕指定轴旋转当前UCS。通过指定原点和一个或多个绕X、Y、Z轴的旋转，可以定义任意的UCS。

4.数据输入方法

（1）绝对坐标与相对坐标

输入坐标时，均可以基于原点输入绝对坐标，或基于上一指定点输入相对坐标。绝对坐标基于UCS原点（0，0），这是X轴和Y轴的交点。如果已知点坐标的精确的X值和Y值时，应使用绝对坐标。相对坐标是基于上一输入点的。如果知道某点与前一点的位置关系，可以使用相对坐标。

如果使用动态输入，可以使用“#”前缀指定绝对坐标。如果在命令行而不是工具提示中输入坐标，可以不使用“#”前缀。

如果要指定相对坐标，需要在前面添加一个“@”符号。输入相对坐标的另一个方法是通过移动光标指定方向，然后直接输入距离。此方法称为直接距离输入。

此外，相对坐标的输入还有一种方法，在有命令的前提下，如“直线”“圆”“矩形”等，按住〈Shift〉键，单击鼠标右键，在弹出的菜单中，选择“自”选项，然后选择偏移参照对象，输入相对选定位置的X轴方向的值和Y轴方向的值，格式为@X，Y，最后按〈Enter〉键或空格键，完成操作。此方法的优点在可以选择偏移的参照对象。

（2）笛卡儿坐标输入

笛卡儿坐标的输入格式为（X，Y，Z），中间用逗号隔开，输入时省略括号。例如，坐标值（4，5，6）表示一个沿X轴正方向4个单位，沿Y轴正方向5个单位，沿Z轴正方向6个单位的点。相对坐标@4，5，表示该点沿X轴正方向有4个单位，沿Y轴正方向有5个单位，具体见表2-4。

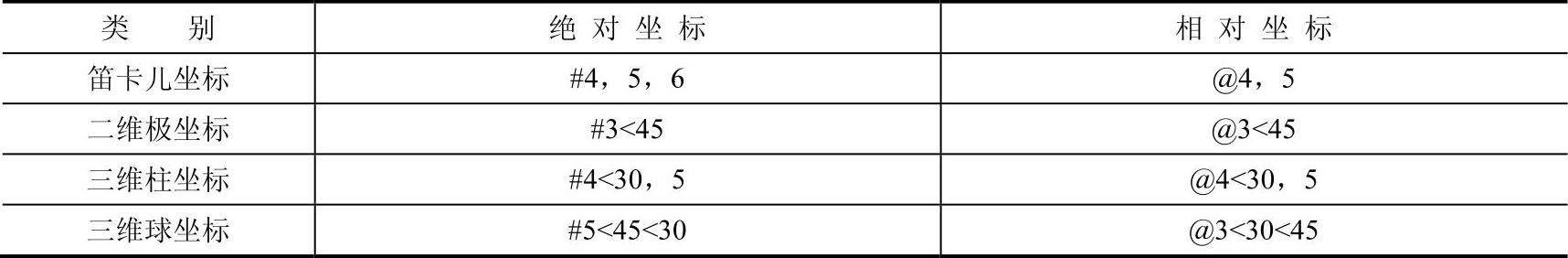

表2-4 绝对坐标与相对坐标的输入

（3）二维极坐标输入

二维极坐标使用距离和角度来定位点。语法格式为为X＜【与X轴所成的角度】。例如，极坐标#3＜45，表示该点距离原点3个单位且该点与原点连线与X轴正方向的夹角为45。。相对极坐标@3＜45，表示此点距离指定点距离为3个单位且与X轴的夹角为45°。

（4）三维柱坐标输入

三维柱坐标通过定义某点在XY平面中距UCS原点的距离，在XY平面中与X轴所成的角度及Z值来定位，语法格式为X＜【与X轴所成的角度】，Z。例如，柱坐标#4＜30，5，表示距离当前UCS的原点4个单位，在XY平面中与X轴正方向成30°角，沿Z轴5个单位。相对柱坐标@4＜30，5，表示在XY平面内距离指定点4个单位，与X轴正方向成30°角，在Z轴正方向延伸5个单位。

（5）三维球坐标输入

三维球坐标通过指定某点距离当前UCS原点的距离，在XY平面内与X轴所成的角度，与XY平面所成的角度来定位点。格式为X＜【与X轴所成的角度】＜【与XY平面所成的角度】。例如，球坐标#5＜45＜30，表示此点距离原点5个单位，在XY平面内与X轴正方向成45°角，在Z轴正方向上与XY平面成30°角。相对球坐标@3＜30＜45，表示此点在XY平面内距离指定点3个单位，与X轴正方向成30°角，与XY平面成45°角。
