绘制三角形固定件的实例与知识点优化标题

三角形固定件的结构和尺寸如图2-1所示。


图2-1 三角形固定件

【思路分析】

该零件图中包含有直线、圆、六边形等图形元素,绘制时,可先画出直径为104的定位圆,通过两条构造线与直径为104的定位圆交点来确定其中两个直径分别为9和20的圆的位置,如图2-2所示,然后画出三对同心圆,如图2-3所示,再绘制切线连接部分,如图2-4所示,最后完成直径为19的圆和内切的正六边形,如图2-5所示。

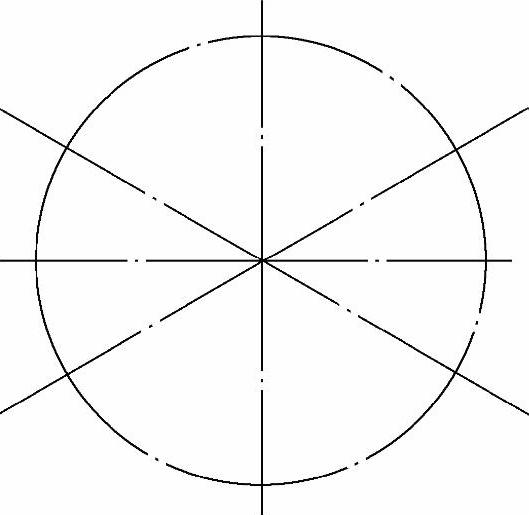

图2-2 绘制中心线、定位圆和构造线

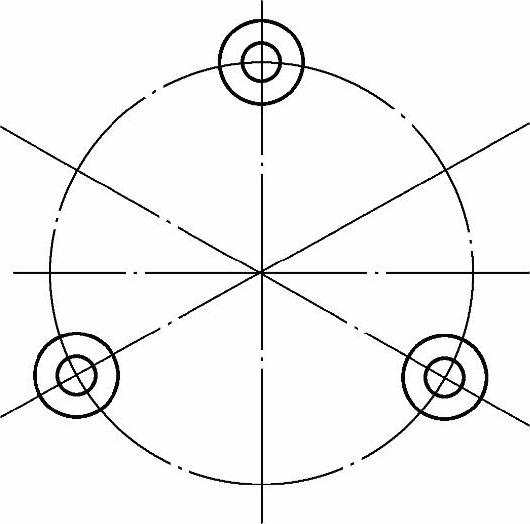

图2-3 绘制三组同心圆

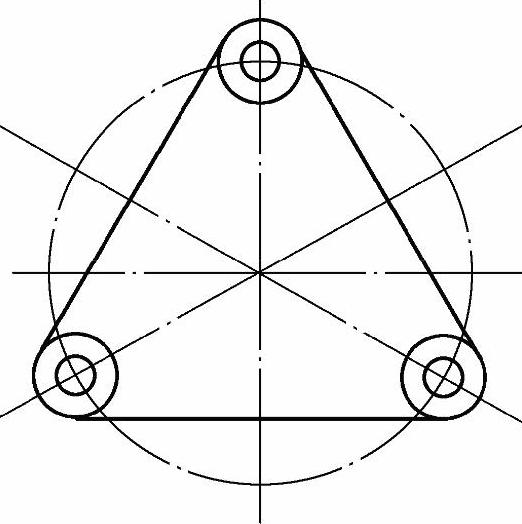

图2-4 绘制切线部分

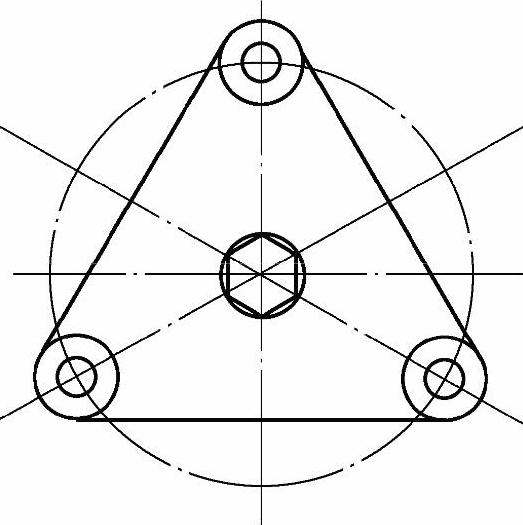

图2-5 绘制中心圆及内切正六边形

【光盘文件】

978-7-111-49664-9-Chapter02-6.jpg——参见附带光盘中的“END\Ch2\2-1.dwg”文件。

978-7-111-49664-9-Chapter02-7.jpg——参见附带光盘中的“AVI\Ch2\2-1.avi”文件。

【操作步骤】

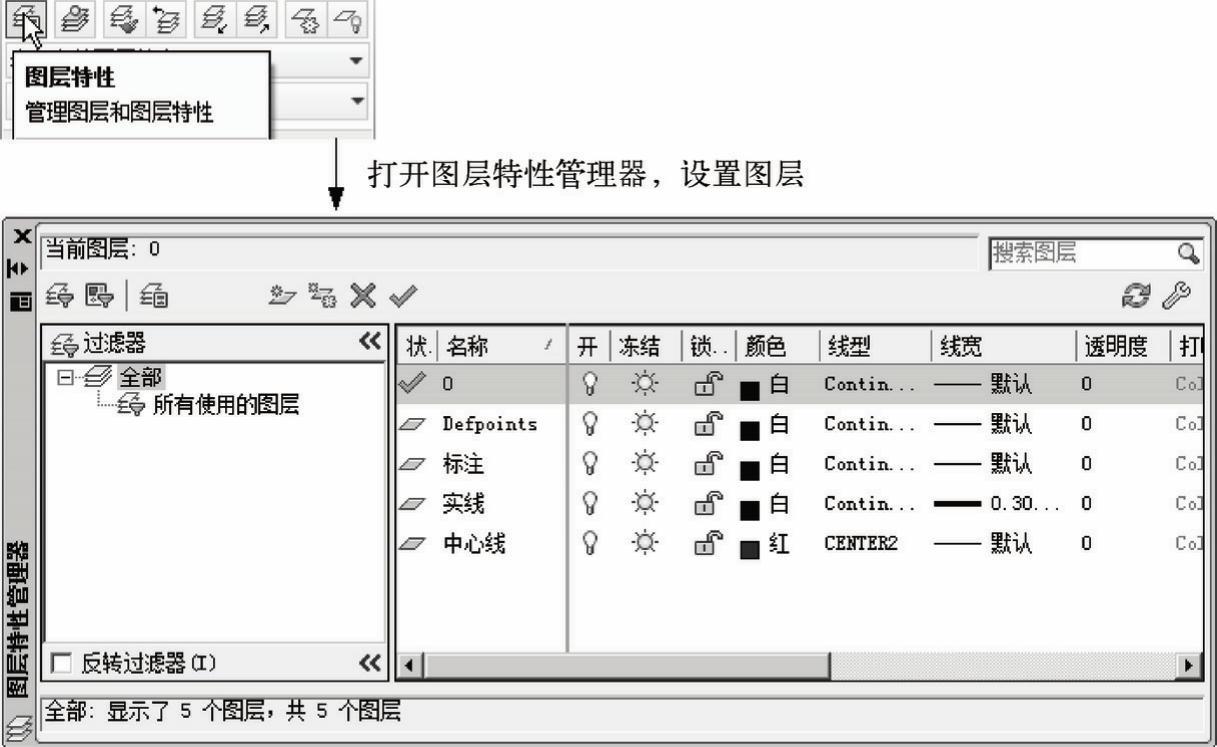

1)单击“图层特性”978-7-111-49664-9-Chapter02-8.jpg按钮,新建图层,如图2-6所示。

2)单击“正交”978-7-111-49664-9-Chapter02-9.jpg按钮,进入正交模式。单击“显示/隐藏线宽”978-7-111-49664-9-Chapter02-10.jpg按钮,显示线宽。

3)绘制水平中心线,如图2-7所示。单击“图层”面板中的“图层选择”下拉列表切换“中心线”图层为当前图层,单击“直线”978-7-111-49664-9-Chapter02-11.jpg按钮,进入直线绘制状态。

在绘图区中单击鼠标左键,指定直线的第一点,然后向右拖动鼠标,并在弹出的输入框里输入直线长度“120”,按下〈Enter〉键或空格键(〈Enter〉键和空格键都可以开始或结束指令),完成输入。再次按下〈Enter〉键或空格键,结束直线命令,完成水平中心线的绘制,如图2-8所示。


图2-6 设置图层

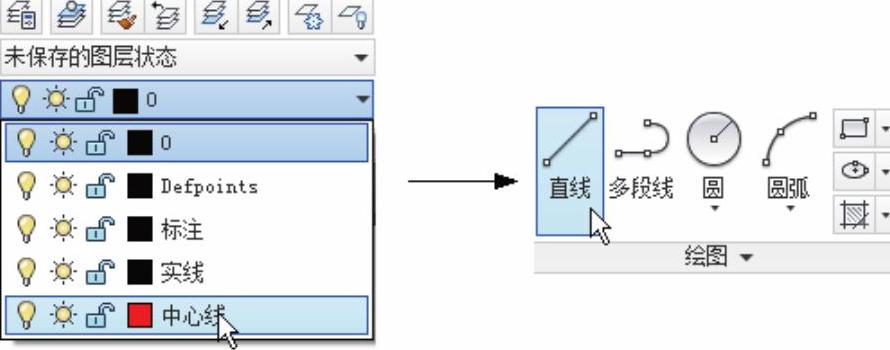

图2-7 选择图层,选择直线指令


图2-8 绘制水平中心线

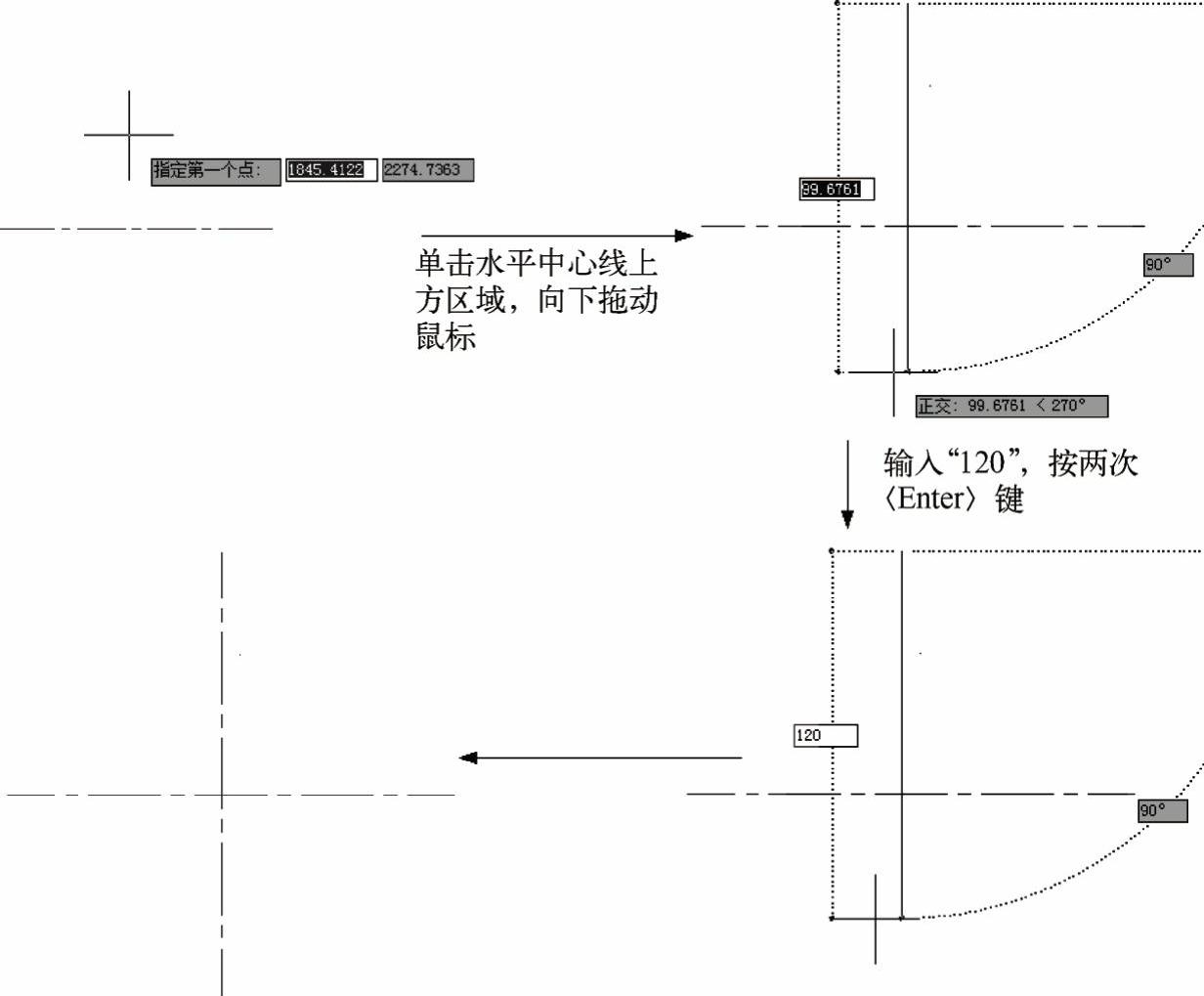

4)绘制竖直中心线,如图2-9所示。单击“直线”978-7-111-49664-9-Chapter02-15.jpg按钮,在水平中心线的上方单击,指定直线的第一点。向下拖动鼠标,并在长度输入框里输入“120”,然后按〈Enter〉键结束命令。

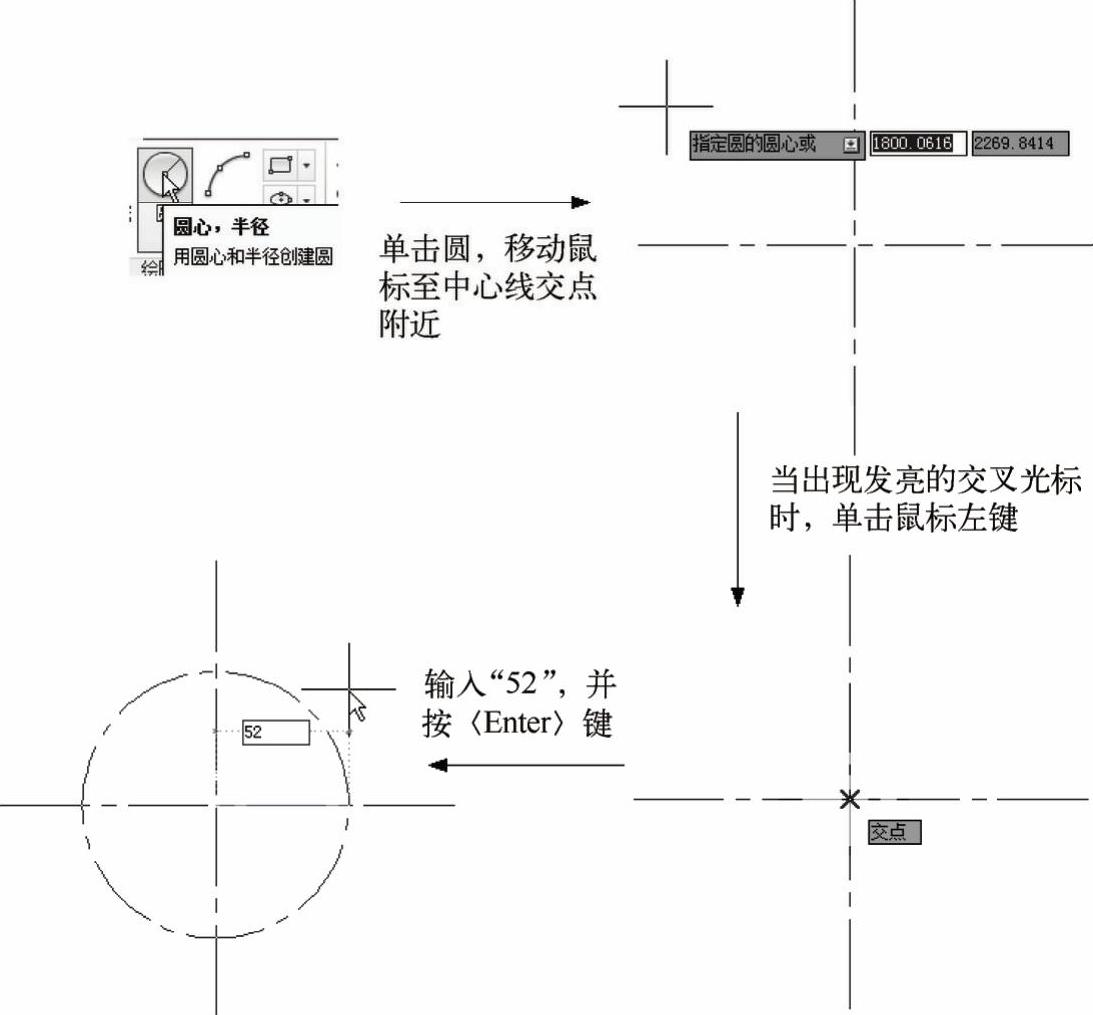

5)绘制定位圆,如图2-10所示。单击“对象捕捉”978-7-111-49664-9-Chapter02-16.jpg按钮,以捕捉交点。单击“圆”978-7-111-49664-9-Chapter02-17.jpg按钮,移动鼠标至水平中心线和竖直中心线的交点附近,当出现一个发亮的交叉光标,并且对象捕捉提示“交点”时,单击鼠标左键,这时便选中了水平中心线和竖直中心线交点并以该交点为圆心,在弹出的输入框里输入半径“52”并按〈Enter〉键,或者可以先输入D(或d)并按〈Enter〉键,表示指定圆的直径,然后输入“104”并按〈Enter〉键,完成定位圆的绘制。(www.daowen.com)

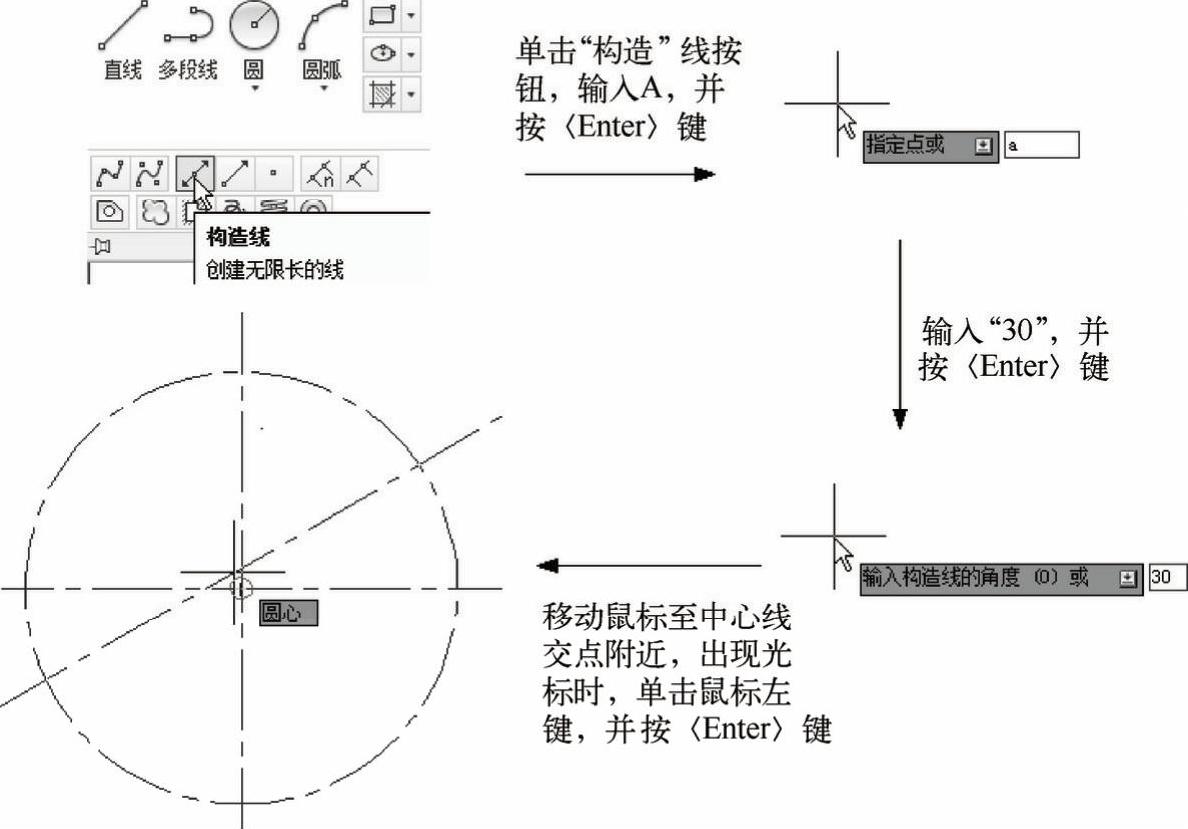

6)绘制构造线,如图2-11所示。单击“构造线”978-7-111-49664-9-Chapter02-18.jpg按钮;输入A(或a),并按〈Enter〉键,表示指定构造线的角度;输入“30”,并按〈Enter〉键,表示构造线与水平线呈30°夹角;移动鼠标至水平中心线和竖直中心线的交点附近,当出现光亮的交叉光标或是圆心光标时,单击鼠标左键,并按〈Enter〉键,完成构造线的绘制。


图2-9 绘制竖直中心线


图2-10 绘制定位圆

7)同样的操作方法绘制另一条构造线。另一条构造线与水平线的夹角为330°。


图2-11 绘制构造线

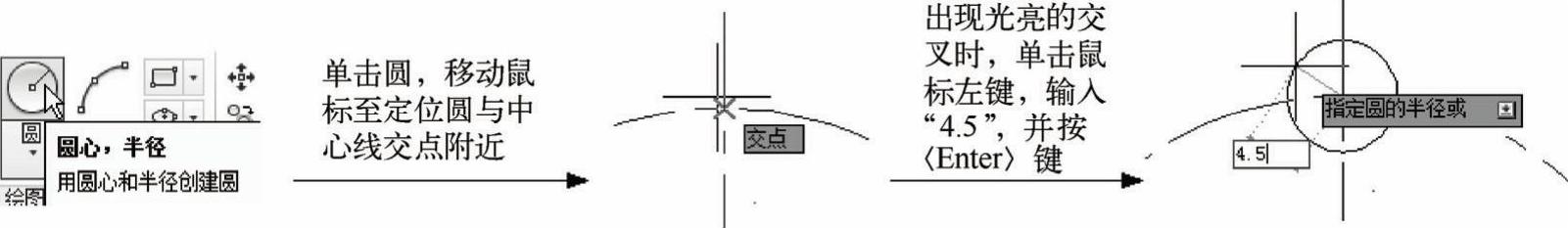

8)绘制直径为9和20的同心圆,如图2-12所示。切换图层到“实线”图层,单击“圆”978-7-111-49664-9-Chapter02-22.jpg,移动鼠标至竖直中心线和定位圆的交点附近,当出现交叉光标时,单击鼠标左键,输入“4.5”,并按〈Enter〉键,完成直径为9的圆绘制。同样的操作,绘制直径20的圆,只是半径输入为10。


图2-12 绘制同心圆

9)同样的操作步骤,绘制另外两个直径分别为9和20的同心圆。但是圆心分别为两条构造线和定位圆的交点。

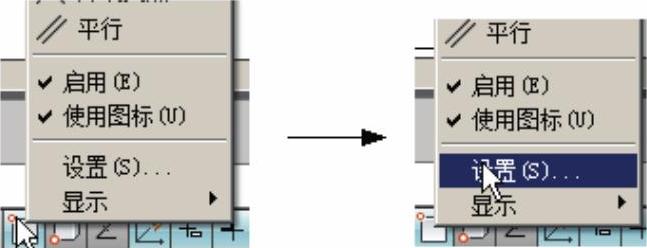

10)绘制切线部分。右击“对象捕捉”978-7-111-49664-9-Chapter02-24.jpg按钮,在弹出的快捷菜单里选择“设置”命令,如图2-13所示。

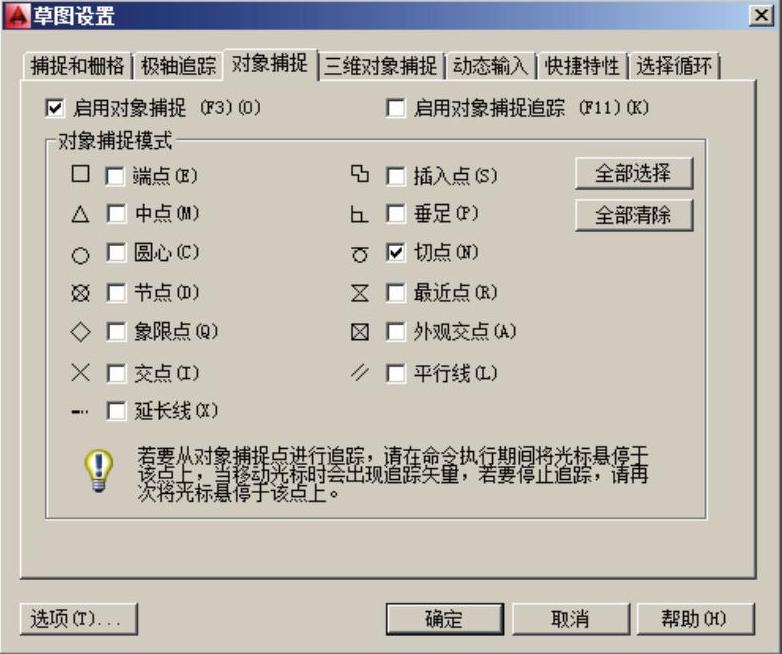

在弹出的“草图设置”对话框中,勾选“切点”,取消勾选其余的选项,单击“确定”按钮,如图2-14所示。

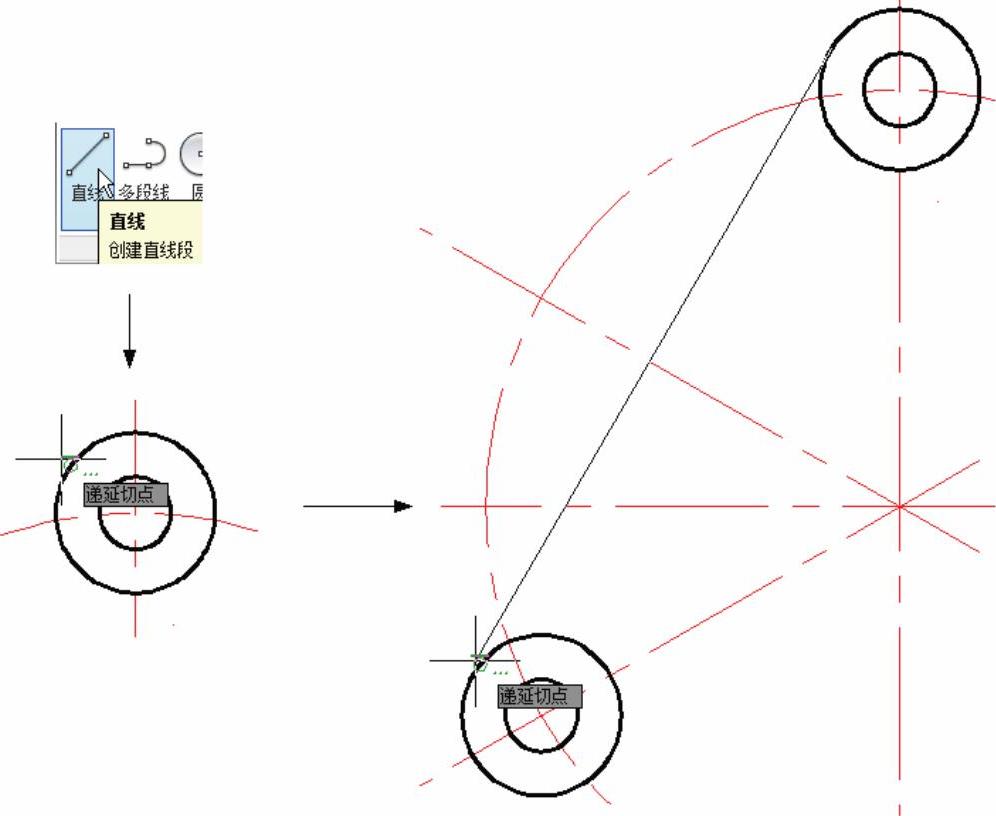

设置完成后,开始绘制切线,如图2-15所示。单击“直线”978-7-111-49664-9-Chapter02-25.jpg按钮,移动鼠标至其中的一个直径为20圆的圆周附近,当出现一个光亮的圆圈光标或“待延切点”字样时,单击鼠标左键;然后移动鼠标到相邻的直径为20圆的圆周附近,出现光亮的圆圈光标或“待延切点”字样时,单击鼠标左键;最后按下〈Enter〉键,完成绘制。

也可以采用另外一种方法绘制切线。单击“直线”978-7-111-49664-9-Chapter02-26.jpg,移动鼠标至绘图区,按住〈Shift〉键,然后单击鼠标右键,在出现的对话框中选择“切点”选项,移动鼠标至其中一个直径为20圆的圆周附近,当出现一个光亮的圆圈光标或“待延切点”字样时,单击左键;然后,再次按住〈Shift〉键,选择“切点”选项,移动鼠标至相邻的直径为20圆附近,当出现一个光亮的圆圈光标或“待延切点”字样时,单击左键;最后按〈Enter〉键,完成绘制。这种方法可以省去设置对象捕捉步骤,更加方便。


图2-13 设置对象捕捉


图2-14 设置捕捉切点


图2-15 绘制切线

11)同样的操作步骤绘制剩下的两条切线。

12)绘制中心圆。将对象捕捉设置为交点和圆心。单击“圆”978-7-111-49664-9-Chapter02-30.jpg按钮,移动鼠标至竖直中心线和水平中心线交点附近,当出现光亮交叉或“交点”字样时,单击左键,输入半径“9.5”,按〈Enter〉键,完成绘制。

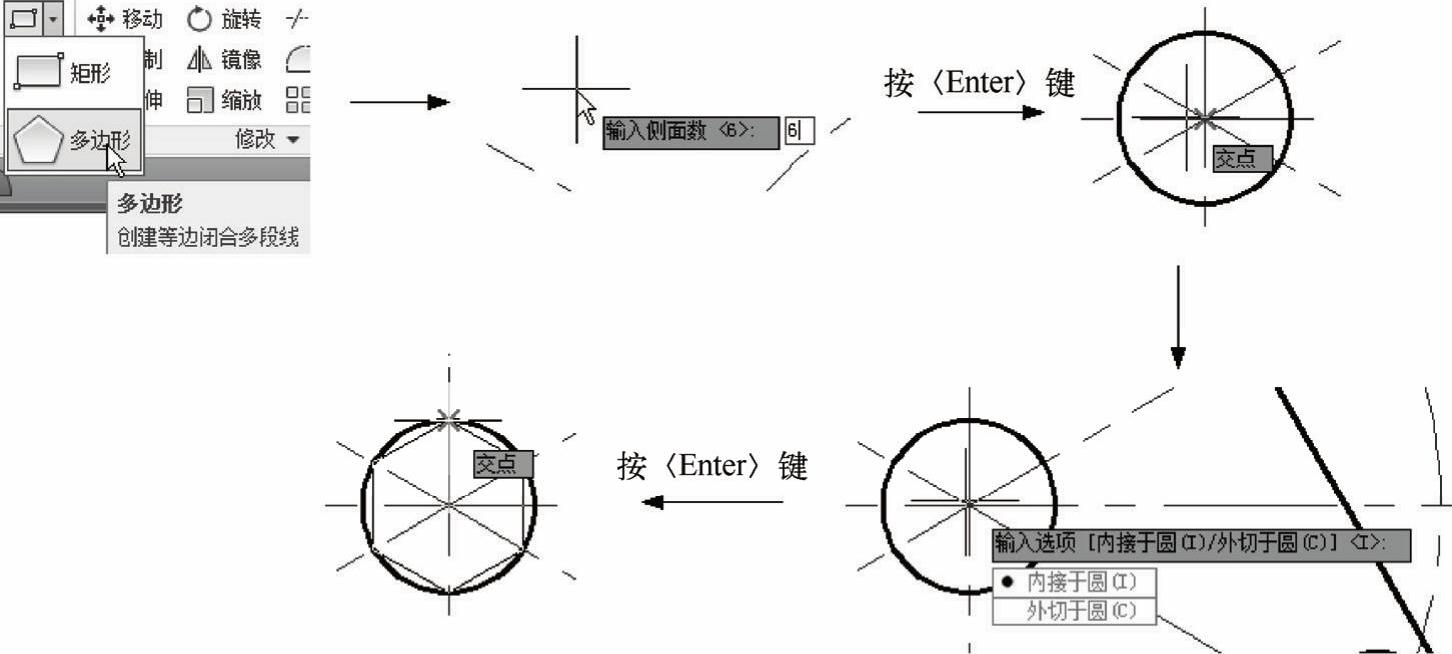

13)绘制内接正六边形,如图2-16所示。单击“矩形”978-7-111-49664-9-Chapter02-31.jpg按钮的下拉菜单,单击“多边形”978-7-111-49664-9-Chapter02-32.jpg按钮,在弹出的输入框里输入边数“6”,并按〈Enter〉键,移动鼠标至竖直中心线和水平中心线的交点附近,当提示“交点”或“圆心”时,单击左键,选定正六边形的中心;并在弹出的选项菜单里选择“内接于圆”,按〈Enter〉键确认或者用鼠标单击确认;然后将十字光标移到圆与竖直中心线交点处。当对象捕捉提示“交点”时,单击鼠标左键选择交点,完成正六边形的绘制。


图2-16 绘制内接正六边形
