理论教育 工况引起的滤袋失效原因及解决方案

工况引起的滤袋失效原因及解决方案

时间:2023-06-19 理论教育 版权反馈
【摘要】:偏离设计参数运行的工况时有发生,这时会造成滤袋损坏。采用除尘器停机后再脉冲反吹清洗滤袋若干次的方法,对保护滤袋有益。目前,袋式除尘器使用的滤袋主要是化纤滤料,其中常用的聚酯滤料、聚丙烯滤料和诺梅克斯滤料是最容易发生水解反应的滤料。在大多数情况下聚丙烯会因氧化而降解,这是聚合物的主要弱点。玻纤滤袋如果用于含氟烟气的除尘净化则滤袋损坏特别快。

工况引起的滤袋失效原因及解决方案

袋式除尘器的实际运行不可能常年处于理想状态。偏离设计参数运行的工况时有发生,这时会造成滤袋损坏。

1.温度变化

温度偏高严重降低滤料使用寿命,使滤料过早损坏的情况如图7-41所示,该滤袋为玻纤袋,使用一年后强度降低的数据见表7-10。

(1)火花烧坏滤袋

除了温度影响,烟气中带有火花往往会烧坏滤袋,如图7-42所示。为消除烟气中可能出现的火花,最有效的防范措施是在烟气进入袋式除尘器之前安装火花捕集器把火花从烟气中除掉。

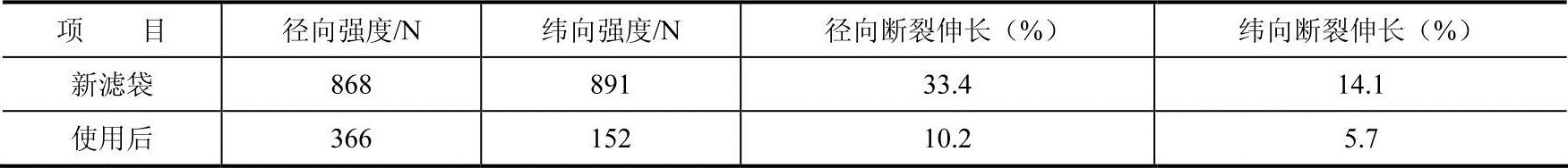

表7-10 滤料技术指标变化



图7-41 滤袋过早破坏

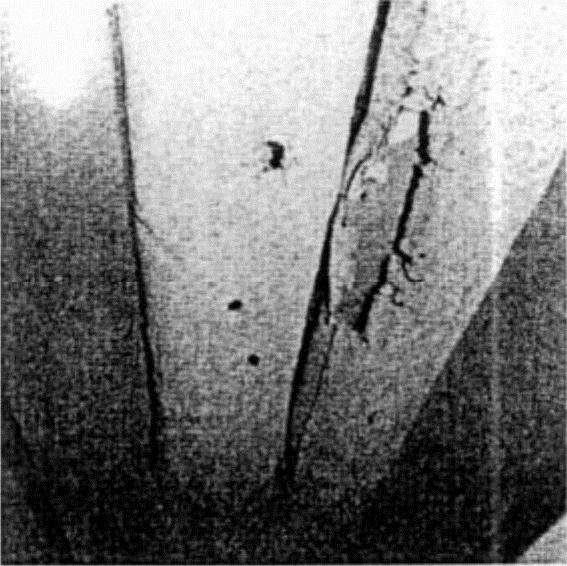

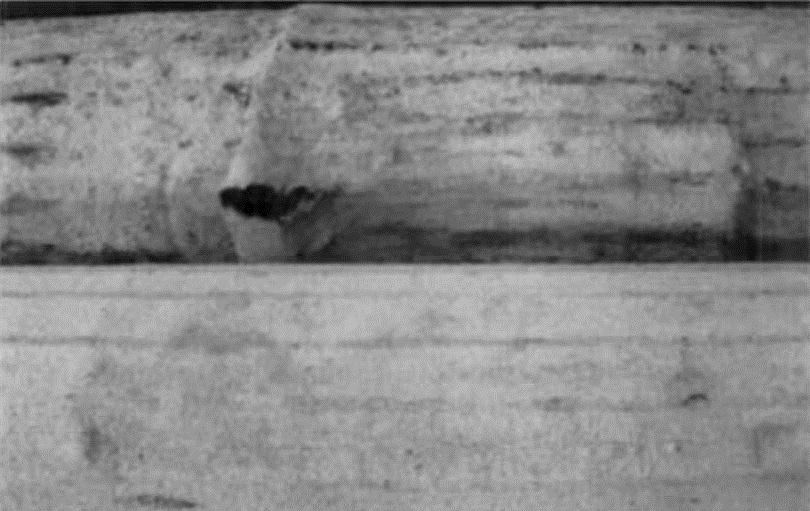

图7-42 袋被火花烧坏

高温滤料的缝线耐温低于布料时,经常从缝线处开裂,如图7-43、图7-44所示。

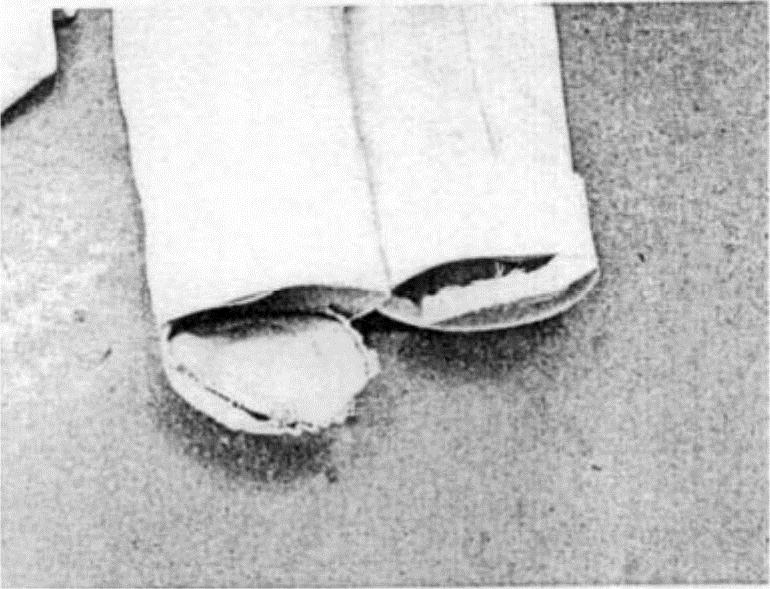

图7-43 滤袋底部开线

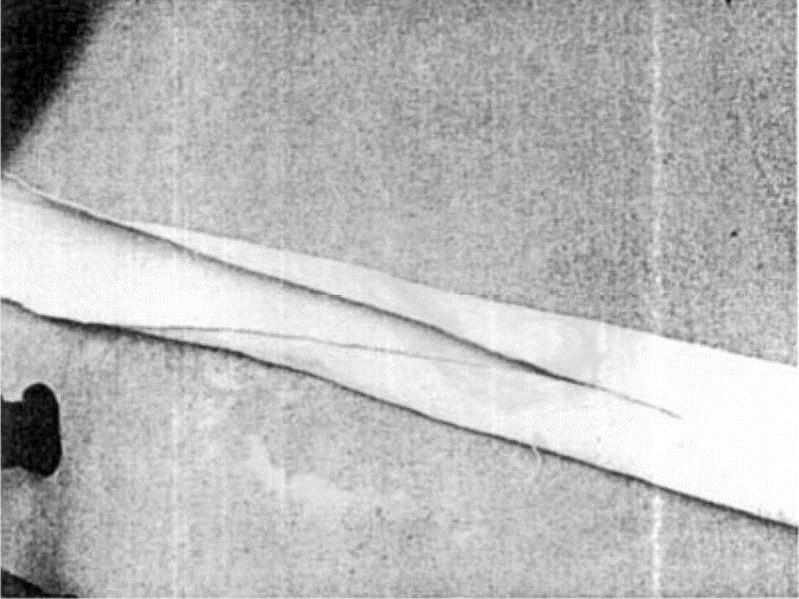

图7-44 滤袋连续开线

(2)高温滤袋收缩

高温烟气对滤袋的另外一种损害是高温收缩,虽然每种滤料的使用温度不同,但当烟气温度超过其使用温度后,如其径向收缩率过大,会使滤袋在长度方向上尺寸变短,滤袋袋底紧托着骨架并受力而损坏(见图7-45)。如果滤袋纬向热收缩过大,将使滤袋在径向尺寸变小,滤袋会紧紧箍在骨架上,甚至无法抽出骨架。从而使滤袋一直处于受力状态,造成滤袋的收缩变形、变硬、变脆,加快强度耗损、减短滤袋寿命。由于滤袋变形后会紧紧箍在骨架上,在清灰时滤袋难以变形而不利于喷吹清灰,导致滤袋阻力居高不下。

(3)高温燃烧

高温对滤袋的损害是致命的。如黑龙江省某煤粉干燥窑,由于干燥后煤粉颗粒非常细小又特别粘,清灰不理想,使滤袋表面存留大量的干燥后的煤粉,而这种干燥后的煤粉,燃点又非常低,当高温烟气进入除尘器后,会迅速点燃滤袋表面的煤粉,导致整台除尘器的滤袋及骨架全部被烧毁(见图7-46)。从图7-46可以看出,滤袋表面残留大量的干燥后的煤粉,从其左上角也可见箱体被烧毁。

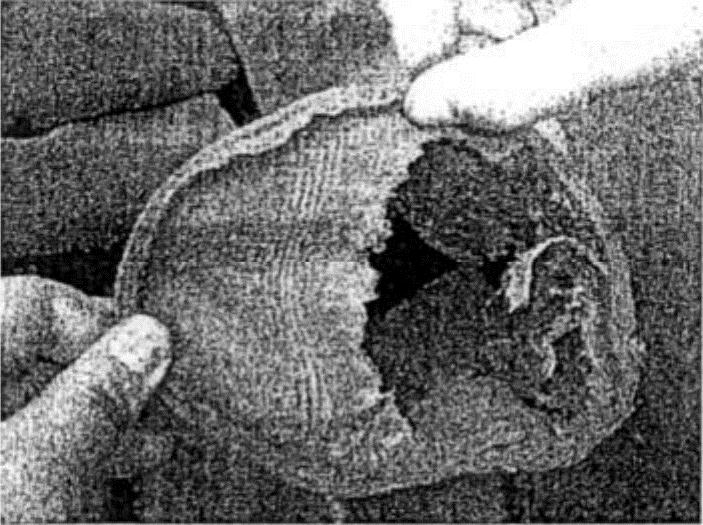

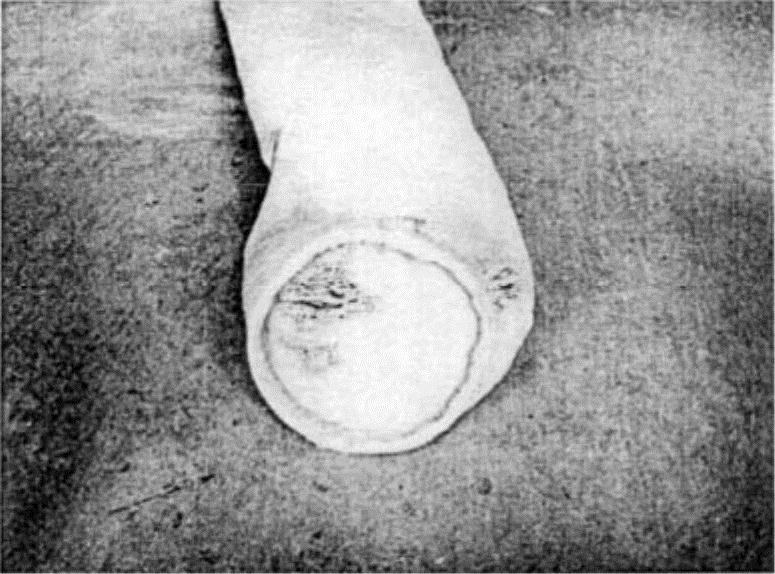

图7-45 高温收缩造成的袋底破损

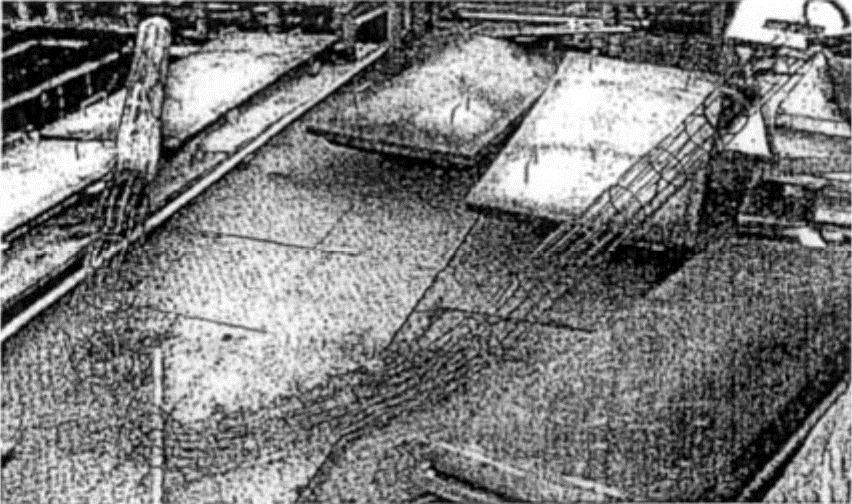

图7-46 高温烧毁的滤袋及骨架

(4)降温结露

结露是袋式除尘器运行中最常见问题(见图7-47),水分是滤袋结露的最大原因,造成滤袋含有水分的原因通常是高温发生凝露,尤其在处理燃烧或高温烟气时,当滤袋表面的初始粉尘层含有水分,干燥后就会使粉尘凝结、板结(见图7-48)。

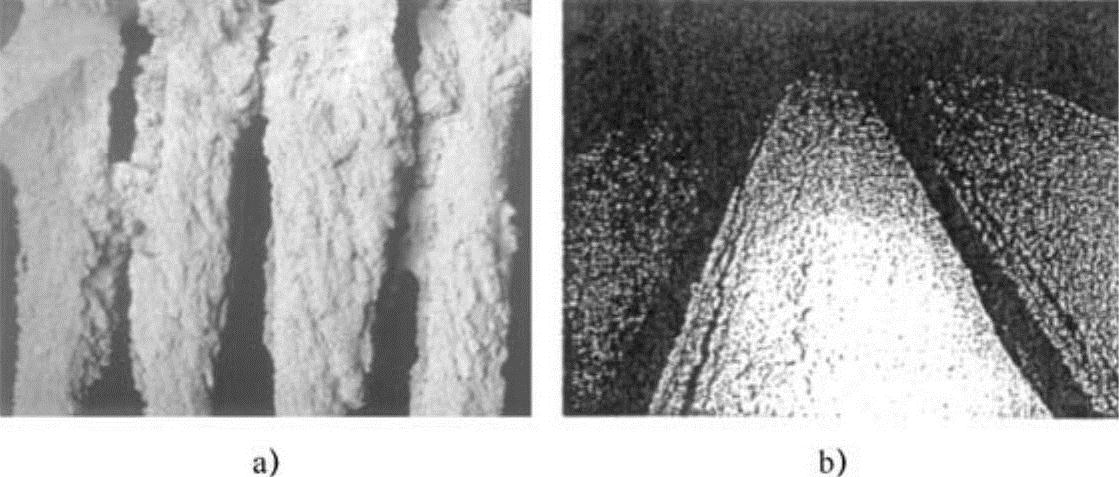

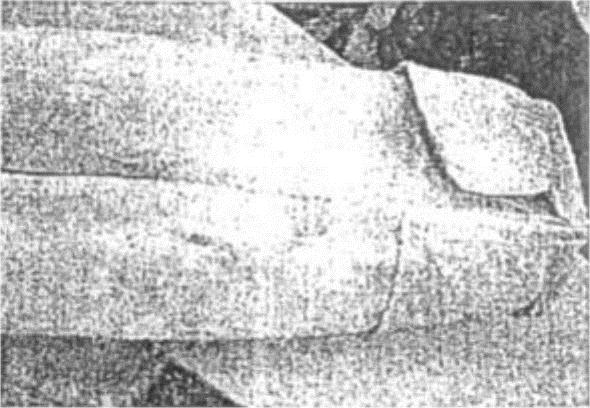

图7-47 滤袋结露

a)扁袋结露 b)圆袋结露

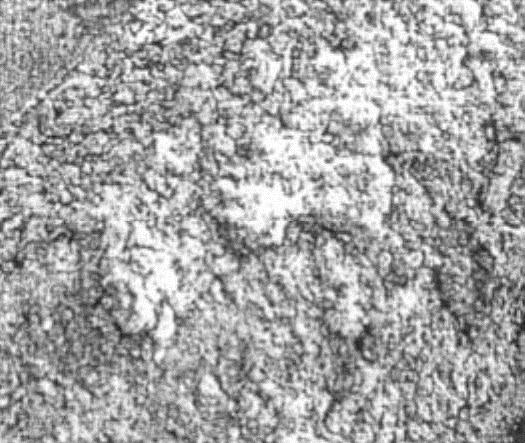

图7-48 结露造成粉尘在滤袋表面板结

滤袋结露会造成粉尘在滤袋表面粘结、板结,从而导致滤袋失去弹性,不能正常过滤造成停机,加速滤袋的腐蚀、损坏。防止滤袋结露可采用以下方法:

1)避免不当开机。

2)避免在除尘器阻力大时开机;在低于露点时,或在除尘器停机后滤袋表面有冷凝水重新开机时,应预热除尘器进口的含尘空气或预覆粉尘层。(www.daowen.com)

3)在低于露点时开机或除尘器在低于露点的情况运行时,如果进气分布不匀,容易造成除尘器壳体局部的腐蚀,因此,应避免除尘器在露点以下工作,或使用保温装置。

4)除尘器的法兰、检修门或除尘器的活动装置如果密封不严,就会使外部空气渗入,从而在除尘器内部产生低温区,当处理高温废气时,就会导致低温处结露,腐蚀除尘器,造成滤袋受潮。采用除尘器停机后再脉冲反吹清洗滤袋若干次的方法,对保护滤袋有益。

2.水解反应

水解反应是指化学物与水反应引起自身分解并形成新的化合物的作用。目前,袋式除尘器使用的滤袋主要是化纤滤料,其中常用的聚酯滤料、聚丙烯滤料和诺梅克斯滤料是最容易发生水解反应的滤料。

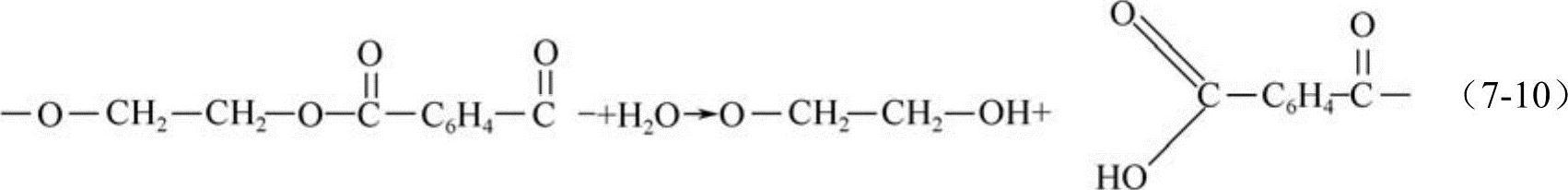

对聚酯而言,损坏的最常见原因是受水蒸气的水解或水温升高,尤其是碱环境下的水解侵蚀。水解以及氨、硫化氢损坏了聚合物的主要结构,减小了织物的强度,并最终导致滤料损坏。水解式如下:


聚酯纤维受到过热的水蒸气作用后容易损坏。气体中水分的含量和温度越高,水解造成的损失就越快,如图7-49所示。同时水解作用在强酸或强碱环境中会增强。水解作用造成滤袋损坏现象屡见不鲜,如图7-50所示。

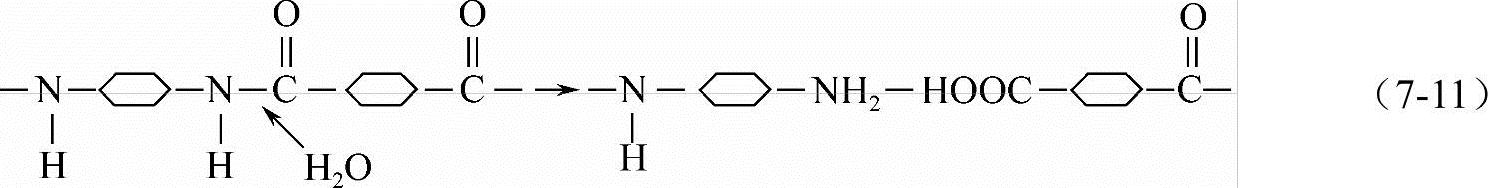

诺梅克斯水解。属水解性纤维,当高温和有化学成分时会很快水解而损坏;在水分为10%及弱酸性及中性环境下可适用于190℃的损伤温度,而使寿命也可达2年:若水分增加为20%,使用寿命需达到2年则需降温到165℃以下,若还在190℃使用寿命只有半年多。诺梅克斯水解式为

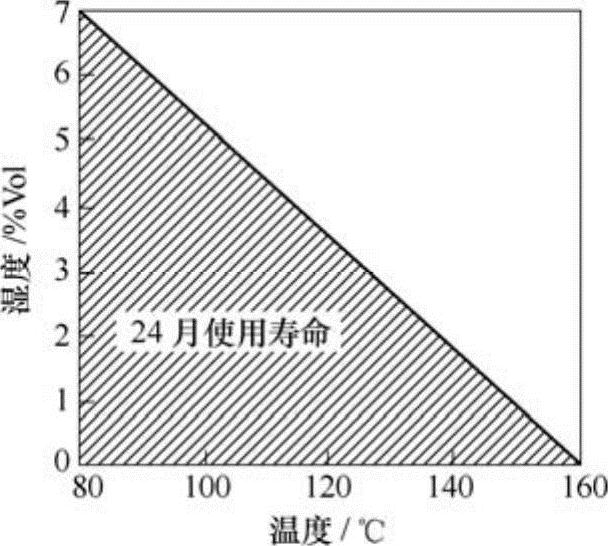

图7-49 聚脂寿命与湿度的关系



图7-50 水解使滤袋开线

3.氧化反应

氧化反应是指物质分子(或离子)失去电子的反应,这一反应使物质中元素的氧化数增高。在化纤滤料中,易被氧化的滤料有聚丙烯、聚苯硫醚。

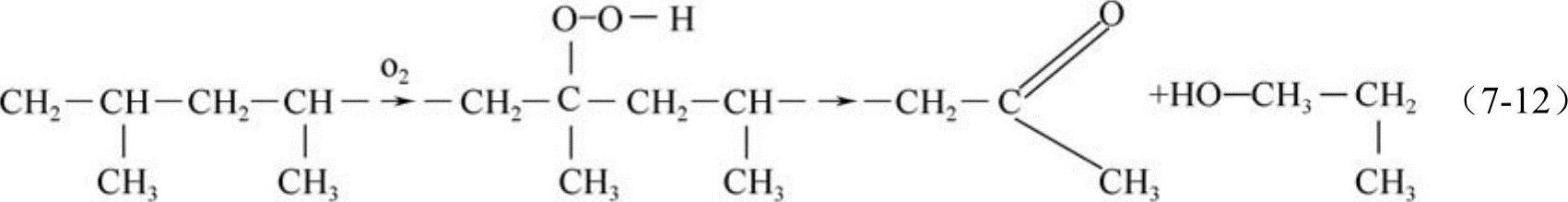

聚丙烯氧化。聚丙烯限氧指数19。在大多数情况下聚丙烯会因氧化而降解,这是聚合物的主要弱点。氧化侵蚀主要是由于氧气的攻击,通常因金属盐的转变而持续发生。氧来自外界空气或氧化物,如NO2。因为未经处理的聚丙烯在稍微升高的温度下就会迅速被空气中的氧气所降解,所以最好是选择一种带稳定添加剂的纤维聚合物,以提高抗氧化性,反应原理如下:


PPS滤料由于耐化学性非常好,抗硫、抗酸效果很好,所以在燃煤锅炉上是最合适的滤料。其缺点是抗氧化性较差,要求O2含量小于14%(VoI)、NOx小于622mg/Nm3,若O2含量达12%建议温度降到140℃。总之氧含量越高,所使用的温度就要越低,符合阿德扭斯定律,即每增加10℃,化学反应加快1倍。也就是说本来寿命3年的情况下,若温度增加10℃,其寿命会只有1.5年。使用温度下烟气中含O2量和含NO2量关系分别如图7-51和图7-52所示。

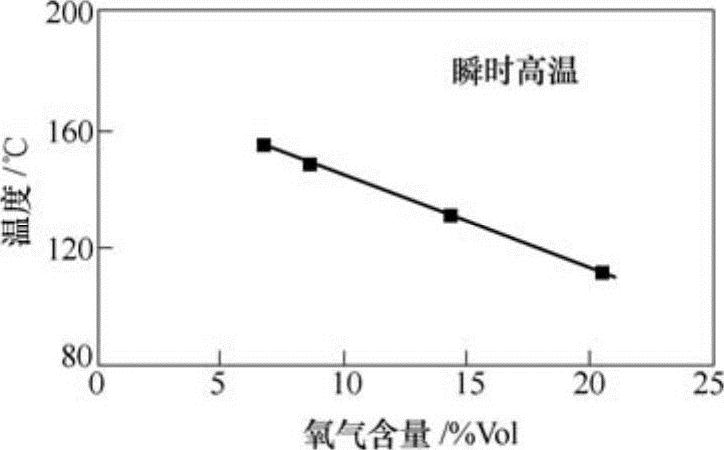

图7-51 温度与O2含量对PPS的影响

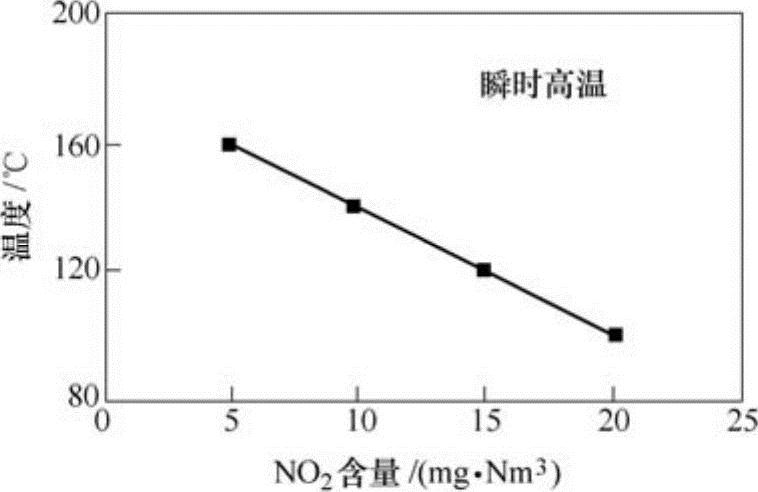

图7-52 温度与N02含量对PPS的影响

4.酸碱反应

酸碱反应这里是指滤料遇酸、遇碱产生的化学反应。各种化学滤料对酸碱都有一定的耐受程度,但是超过一定限度,其强度下降,寿命缩短。烟气中的酸、碱成分和有机溶剂对滤袋的寿命影响也不容忽视。各种因素对不同滤袋纤维的影响见表7-11。玻纤滤袋如果用于含氟烟气的除尘净化则滤袋损坏特别快。P84滤料受腐蚀的状态如图7-53所示。图7-54是腐蚀后的袋笼。

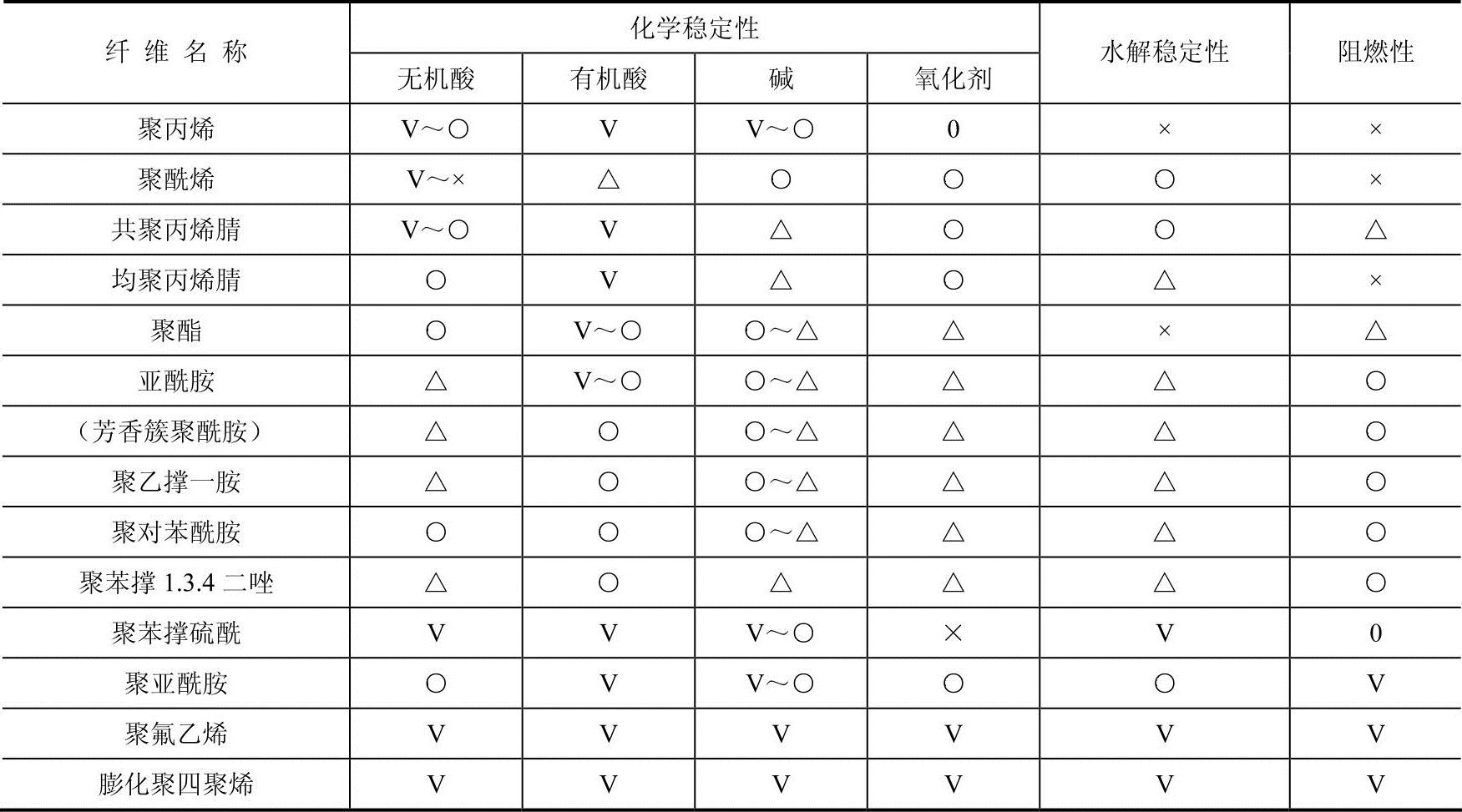

表7-11 除尘滤布化学纤维性能


注:表中V△○×表示纤维理化的优劣排序,集资次表示优、良、一般、劣。


图7-53 P84滤袋受腐蚀后的状态


图7-54 受腐蚀袋笼

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
