1.埋刮板输送机的布置

埋刮板输送机通用设计一般单机布置形式，如图4-41所示。

埋刮板输送机可水平或小倾斜布置，倾角0°≤α≤15°，单台设备长度一般不得大于50m。埋刮板输送机还可以垂直或大倾斜布置，倾角45°≤α≤90°，单台设备的输送高度不大于20m。

当所需的输送长度或高度超出上述单台设备时，可用各种相同型号或不同型号的埋刮板输送机串接起来，组合成特种布置形式，以满足布置的需要。图4-42列举了部分组合布置形式。当采用垂直形或Z形组合时，输送距离不宜太长。

2.安装要求

1）当各种机型的埋刮板输送机经过生产能力计算、电动机功率计算及部件选择后，按照高度和长度组合表绘制施工图。

2）埋刮板输送机安置在室外时，需在埋刮板输送机头部驱动装置处，采取防雨措施；各接口法兰处应密合，以防雨水渗入机槽中。驱动电动机要采用防雨防尘等级。

3）埋刮板输送机电动机要有过电流保护装置或防滑装置，以防设备过载或故障。

4）埋刮板输送机应设有检修通道或平台。留有吊装孔及起重环等设施。检修通道的宽度不应小于800mm，平台的钢板网不小于6mm厚。通道栏杆高度不应低于1050mm。

(www.daowen.com)

图4-41 埋刮板输送机的布置

a）水平形b）垂直形c）Z形

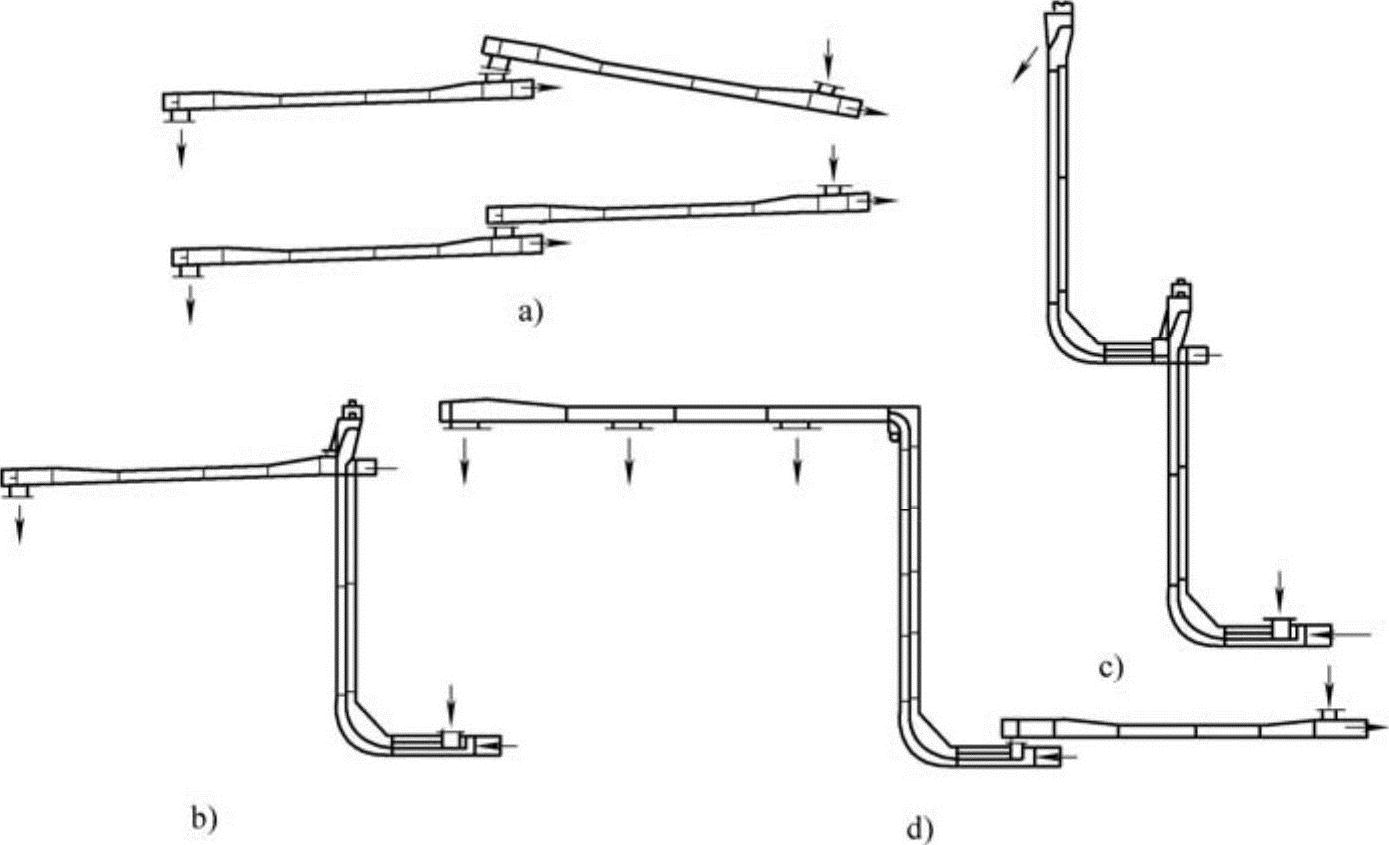

图4-42 组合布置形式举例

a）水平组合 b）水平垂直组合 c）垂直组合 d）Z形组合

5）在埋刮板输送机各部位的安装支架处，应在构筑物上预埋钢板或地脚螺栓，以便安装固定。头部与驱动装置均应安装在牢固的基础上，确保在运行中不产生相对位移。

6）当埋刮板输送机设置于地坑时，地坑应有防尘防水、排水及照明措施，并应留出适当位置，以便清理及检修。

7）对连接埋刮板输送机的贮斗、料仓、进料溜管及卸料溜槽等，要求溜角大于粉体的安息角，使物料顺利通过，一般约为55°～60°为宜。

8）对于首尾不能相顾的埋刮板输送机，在尾部或加料段附近应设事故开关。
