1.输灰设备组成

大中型袋式除尘器输排灰系统由卸灰阀、刮板输送机、斗式提升机、贮灰罐、吸引装置、加湿机、汽车等组成。根据除尘器大小不同。输排灰设备有较大差异。图4-39所示为大型除尘器常用的输排灰设备组成。

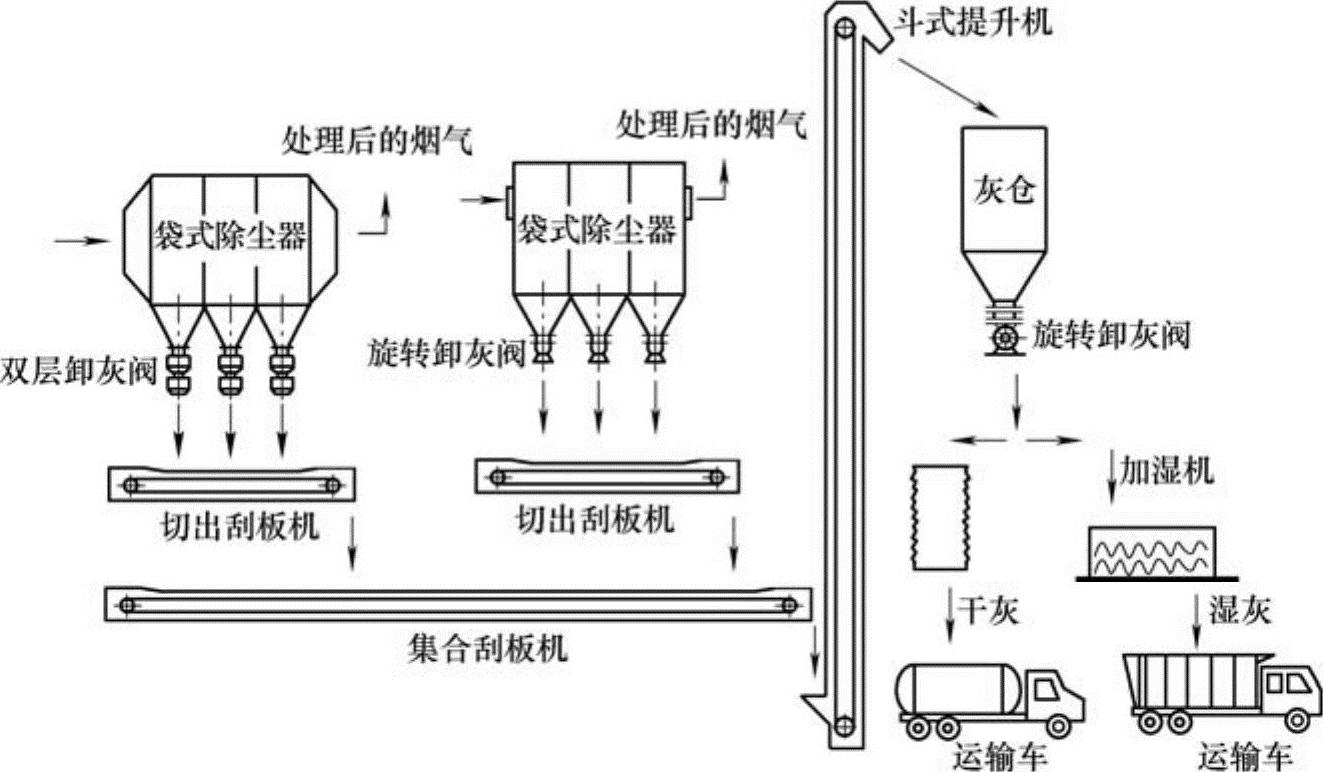

图4-39 输排灰设备组成

2.输灰设备分类

输排灰设备分为排灰设备和输灰设备两类。排灰设备主要是卸灰阀，输灰设备又按下述方式分类：

1）按输灰设备的动力分为：机械输送装置和气力输送装置。

2）按输灰设备的性能分为：①向下输送，如卸灰装置；②水平输送，如刮板输送机、带式输送机、螺旋输送机；③向上输送，如斗式提升机。

3）按输送是否用水分为：干式输送装置和湿式输送装置。

3.输灰设备工作原理

除尘器各灰斗的粉尘首先分别经过卸灰阀排到刮板输送机上，如果有两排灰斗，则由两个切出刮板输送机送到一个集合刮板输送机上，并把灰卸到斗式提升机下部。粉尘经提升到一定高度后卸至贮灰罐。贮灰罐的粉尘积满（约4/5灰罐高度）后定时由吸尘车拉走，无吸尘车时，可由贮灰罐直接把粉尘经卸灰阀卸到拉尘汽车上运走。为了避免粉尘飞扬，可用加湿机把粉尘喷水后再卸到拉尘汽车上。(www.daowen.com)

对小型除尘器而言，输排灰设备比较简单。排灰用卸灰阀，输灰用螺旋输送机直接排到送灰小车，定时把装着灰的小车运走。也有的小型除尘器把灰排到地坑里，定时进行清理。这种方法比把灰排到小车里操作复杂，可能造成粉尘的二次污染。

除了机械输送粉尘以外，气力输送粉尘也是输灰的常用方式。其工作动力是高压风机吸引的强力气流。主要设备是卸灰阀、气力输送管道、贮灰罐及气固分离装置及高压引风机等。

4.输排灰设备性能

输排灰设备选用的原则主要是考虑除尘器的规模大小。依照除尘器的需要确定输排灰设备；其次是应注意避免粉尘在输送过程的泄漏飞扬。第三是输送装置简单，便于维护管理，故障少，作业率高。

各种输排灰设备的性能见表4-20。

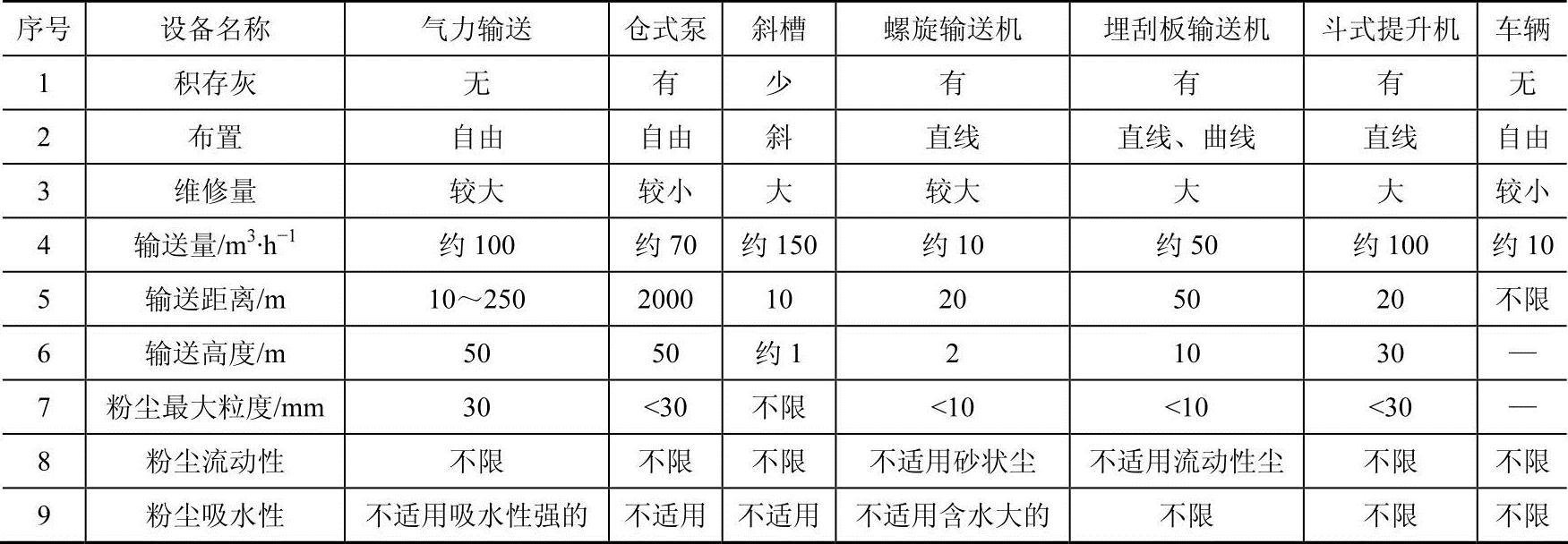

表4-20 各种输排灰设备的性能

5.输灰装置安装程序

由于输灰装置解体件、构造又相对复杂，所以安装、调整操作人员，事先必须熟悉图样、说明书以及各种与安装、调整、操作有关的标准规范，准备所需材料及器具，编排符合施工现场条件的各道施工工序，根据二道工序施工检验标准，检查上道施工作业结果，确认无误进行下道工序的施工作业。

输灰系统安装流程图如图4-40所示。
