如何安装压缩空气装置配件?

压缩空气装置配件主要有单向阀、截止阀减压阀、排污阀、过滤器和安全阀等。

1.减压阀

在贮气罐出口管路上一般要装设减压阀。减压阀出口的压力一般大于进口压力的50%,不能够无限制减压。减压阀有不同类型。

Y42SD、Y42XT和Y42F系列弹簧活塞式减压阀是弹簧薄膜式减压阀的换代产品,与薄膜式相比有以下优点:

1)使用寿命长,不存在膜片损坏的问题;

2)耐高压,出口压力高时,薄膜片就不行了,而活塞式可适应很高的出口压力。

该阀用于工作温度0~80℃的水、空气和非腐蚀性液体的管路上。在高层建筑的冷热供水和消防供水的系统中,可取代常规分区水管,这样可以节省系统的设备,降低工程造价,也可在各类压机设备的冷却系统中起着减压、稳压作用,确实是用户理想的产品。

(1)工作原理

1)通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质流量,来达到控制出口压力基本不变的目的。

2)介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置。由于本阀采用卸荷机构,减小进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大了敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。

(2)Y42X系列减压阀性能(见表4-5)。

(3)减压阀构造和外形尺寸

减压阀构造见图4-31和表4-6。

表4-5 减压阀性能规范

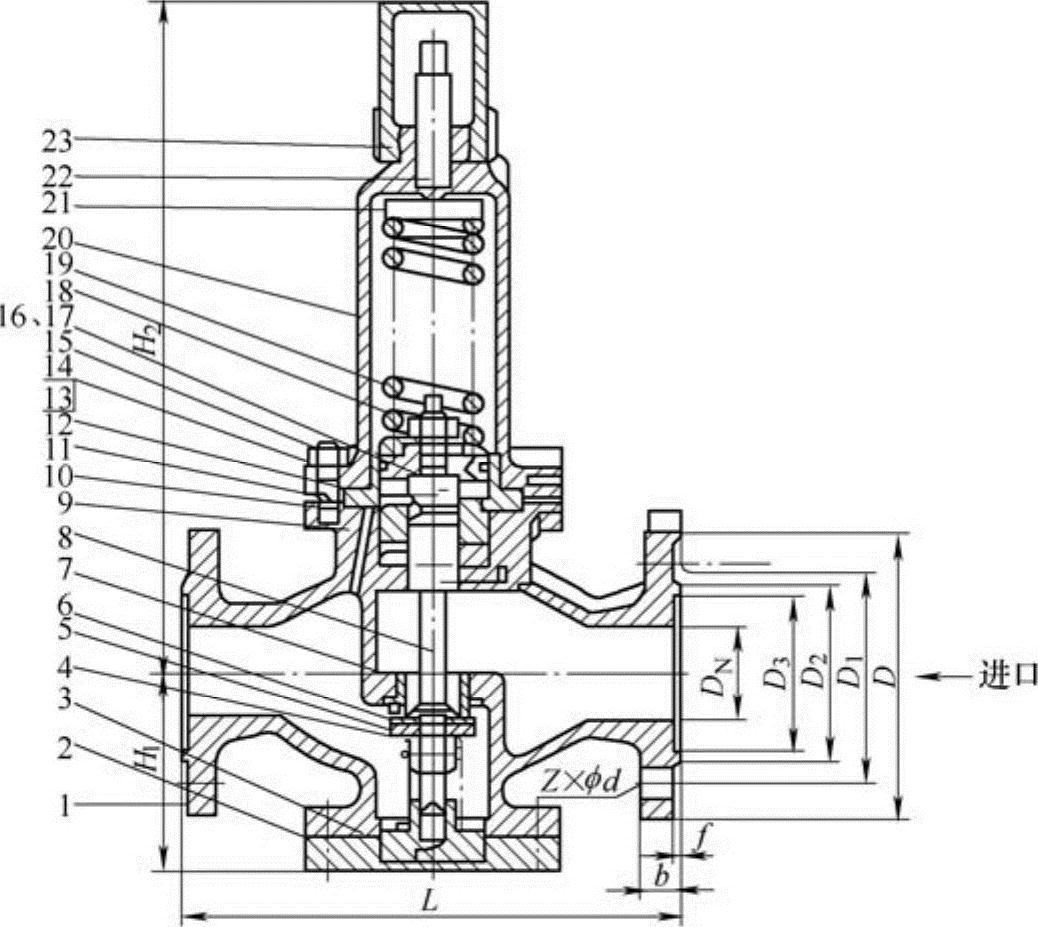

图4-31 减压阀构造

1—阀体 2—下盖 3—下盖密封垫 4—螺母 5—阀瓣 6—密封圈 7—阀座 8—阀杆 9—大O形环 10—中口密封垫 11—中O形环 12—缸套 13—螺栓 14—螺母 15—大O形环 16—小O形环 17—弹簧垫圈18—螺母 19—调节弹簧 20—上盖 21—弹簧压盖 22—调节螺钉 23—防护帽

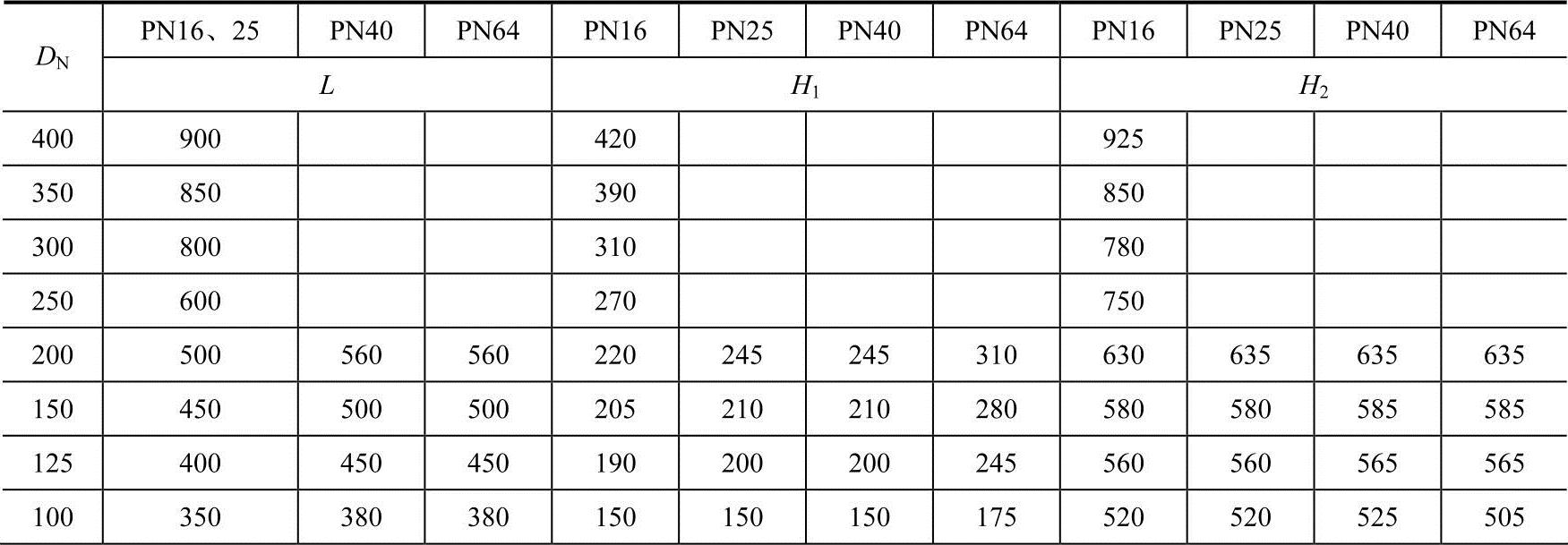

表4-6 减压阀外形尺寸


(续)


(4)安装、使用注意事项

1)减压阀安装前应仔细核对使用情况是否与标牌规定相符。

2)减压阀可以水平安装,又可以垂直安装,阀体所示箭头必须与介质流向一致。

3)在管道上的安装,最好采用示意图4-32。

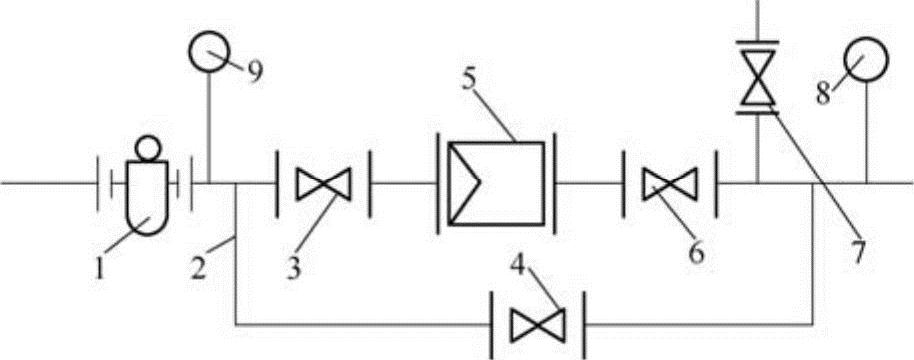

图4-32 减压阀安装图

1—过滤器 2—旁通道 3、4、6—截止阀 5—减压阀 7—安全阀 8、9—压力表

4)安装时应进行以下工作:清洗内腔和内腔零件;检查螺钉是否均匀拧紧;阀前管道必须冲洗干净。

5)减压阀在管道上只做减压用,不做截止用,使用介质必须经过滤器过滤。

6)使用时,将调节螺钉顺时针方向缓慢旋转,使出口压力升至所需压力,调整后,将锁紧螺母扳紧,拧上安全罩。

(5)395系统空气减压阀

395系统空气减压阀属于小型减压阀,其特点是外形紧凑,结构合理,安装方便。阀体采用铝型材制造,性能好,强度高。该阀带有溢流装置,当输出压力超过定值压力时,溢流阀自动排气,系统压力保持不变。该减压阀性能见表4-7,外形尺寸见图4-33和表4-8。

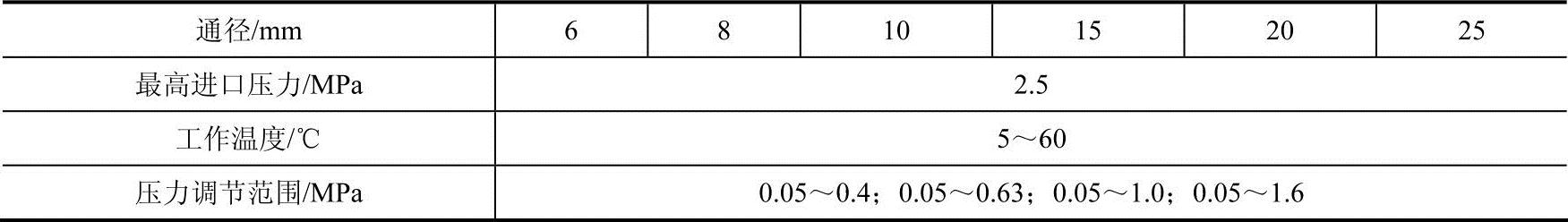

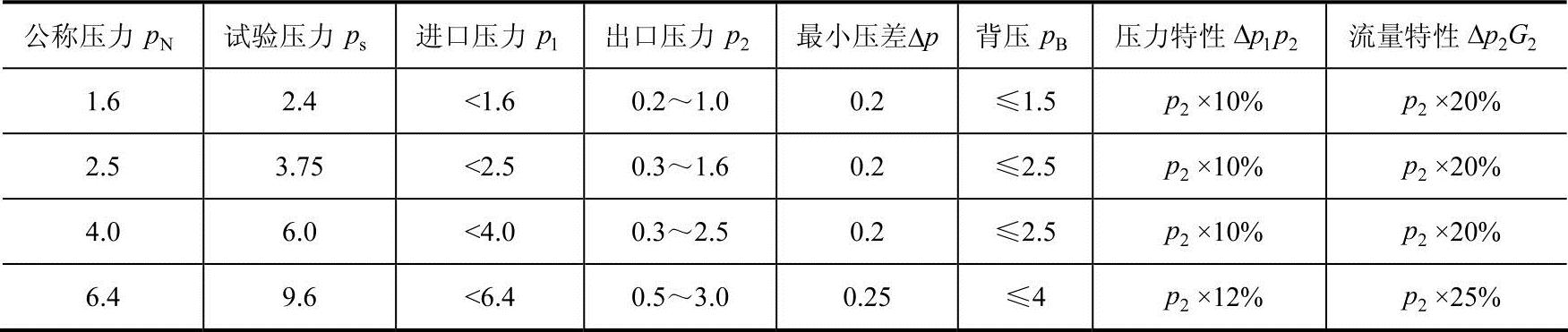

表4-7 395减压阀性能参数


注:减压阀的配接管径小一号时,流量约减少10%。

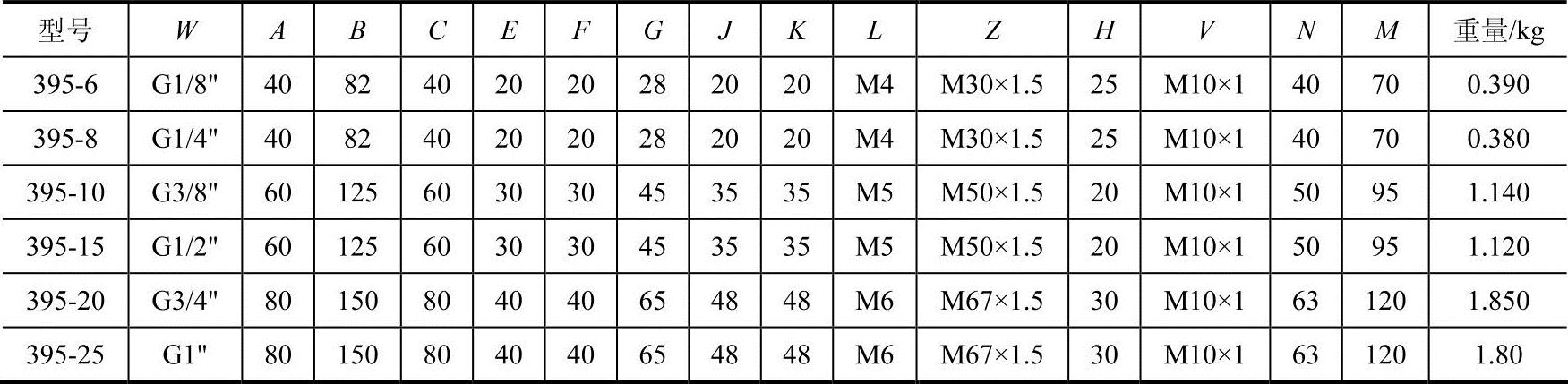

表4-8 395系列减压阀外形尺寸

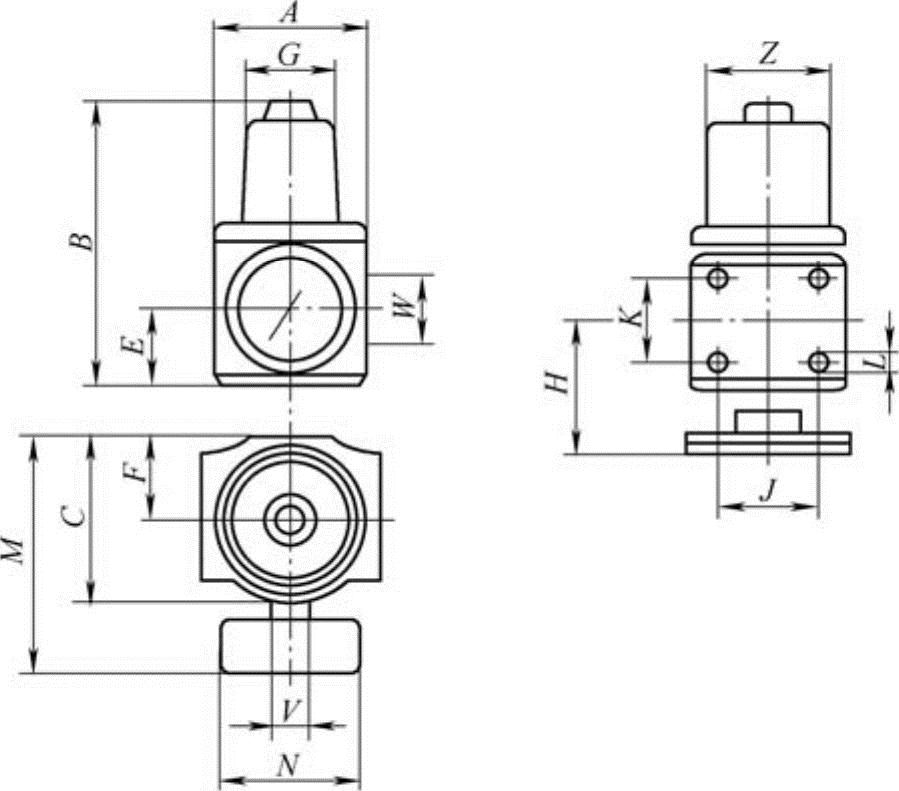

图4-33 395系列减压阀外形尺寸

2.空气过滤器

空气过滤器是压缩空气系统重要部件,作为压缩空气净化设备,适用于工作压力不大于0.8MPa工作温度不大于200℃的低压空气压缩机排出的空气净化,适合用于袋式除尘器压缩空气系统。能延长气动元件的寿命,如:气缸、脉冲阀等气动控制元件及执行机构等,能明显提高设备效率和使用寿命。

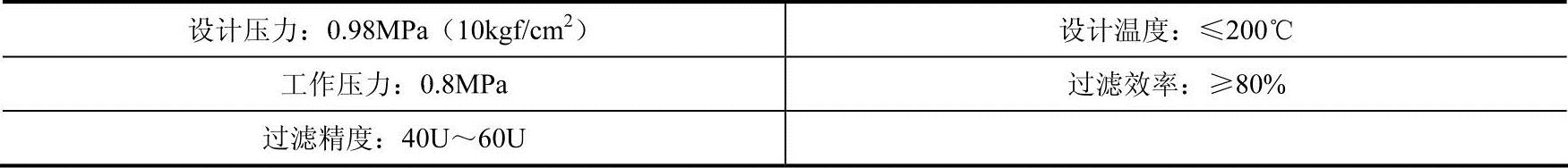

(1)规格与技术参数


(2)工作原理

压缩机输出的压缩空气经水冷却器后进入过滤器筒体上段,由石英质的空心圆筒微孔过滤,使空气中的水滴、油滴、固体杂质灰尘在微孔作用下,大部分被分离出来,由上排污口排出。残余的部分未滤出的微粒,水油随气流继续下流,经筒体下部的反射板撞出,通过旋风叶片沿圆周切线方向运动,在离心力作用下吸附于筒壁从气流中分离出,并延壁下流集聚,由下排污口排出。而净化的空气经下出气管输出,进入贮气罐或工作设备。

(3)构造和外形尺寸

KLQ型过滤器构造和外形尺寸见图4-34和表4-9。

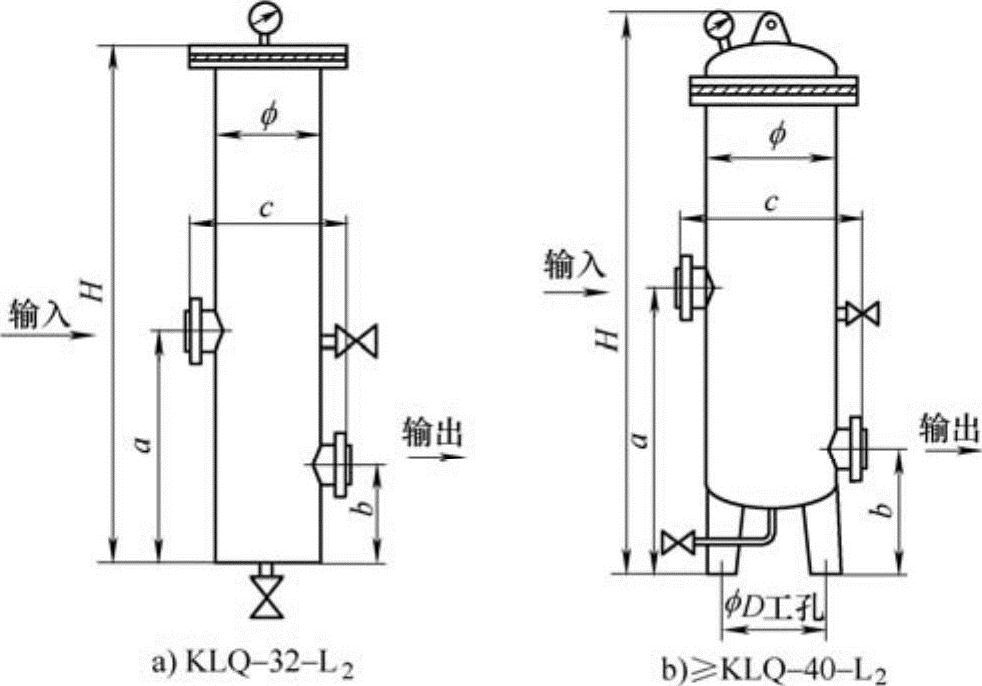

图4-34 空气过滤器外形尺寸

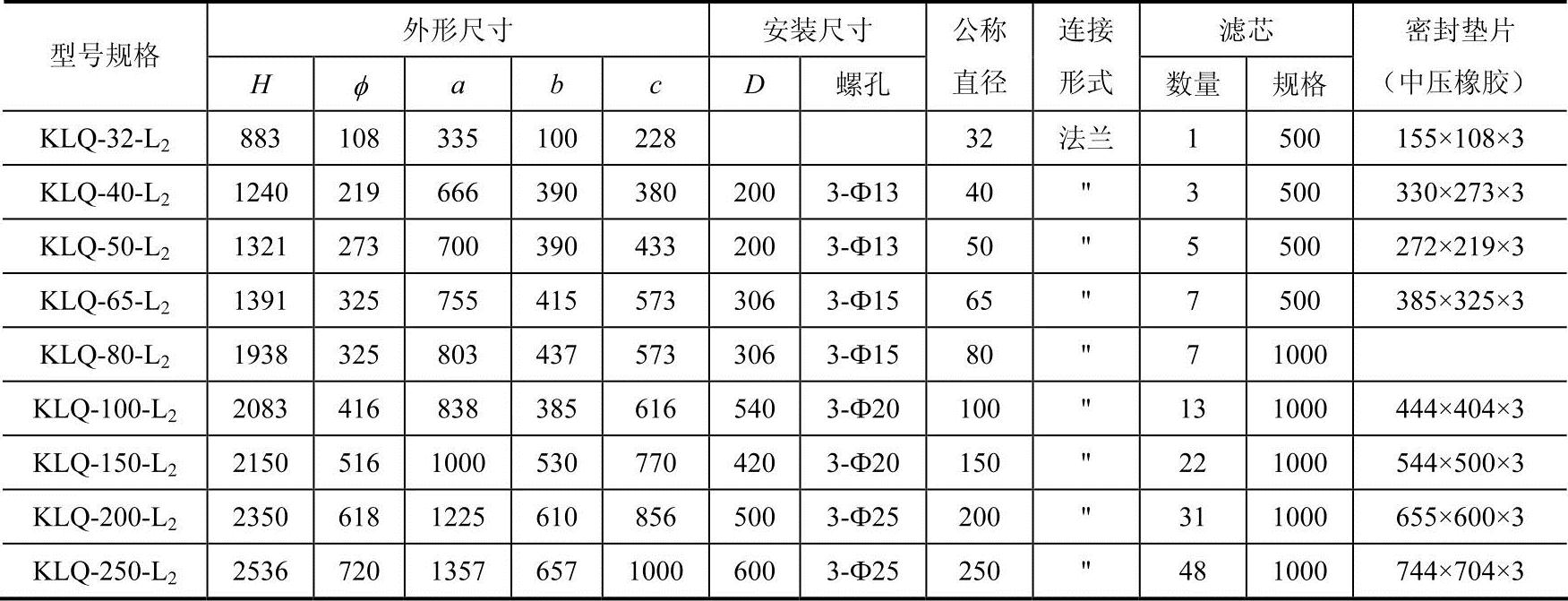

表4-9 过滤器外形尺寸


注:连接法兰按JB/T81—1994平焊钢法兰标准选用。

(4)安装与使用方法

1)KLQ型压缩空气过滤器,为立式容器,一般安装在冷却器之后,在不具备冷却器设备时,只能安装在贮气罐之后,也可安装在气动设备的过道上。

2)使用前需外部检查,以防运输途中油漆剥落,螺母松动,截止阀损坏等。

3)流量选择:必须根据空压机流量选择相对应的过滤器,对大量的空压机可采用相应支气道,分别过滤净化。

4)管道配置根据流量选用管径,并选用相同尺寸标准,压力表配置要求:

准确度不能低于2.5级,表盘刻度极限值应为最高工作压力的1.5倍或3倍,最好取2倍表的刻度盘上应划有红线,指出容器最高工作压力,表盘直径不得小于100mm。

(5)维护保养

1)上下排污口为手动排水装置,必须定期排除过滤分离出来的油水,并进行必要的清洗工作,防止油污阻塞。

2)安装室外的过滤器应保护外壳油漆完好,冬天气温低,应做好设备保暖工作。

3)滤芯的再生清洗可采取洗涤或用0.4~0.5MPa压力气体反吹,以及低温煅烧等方法,若发现滤芯严重阻塞,无法再生,应及时更换。

3.气动三联

气动三联件用于气动装置(例如气缸气阀)管路中,过滤压缩空气中的水分和固体杂质,使通入气动机械中的是清洁压缩空气。同时又能调节管路中压缩空气所需压力,且使其系统压力保持恒压,并可产生油雾,随工作用气流输入到气动机械,达到对其润滑作用,保证气动机械安全工作和延长寿命。

气动三联件包括分水滤气器、减压阀和油雾器三部分。

应用举例如图4-35所示。

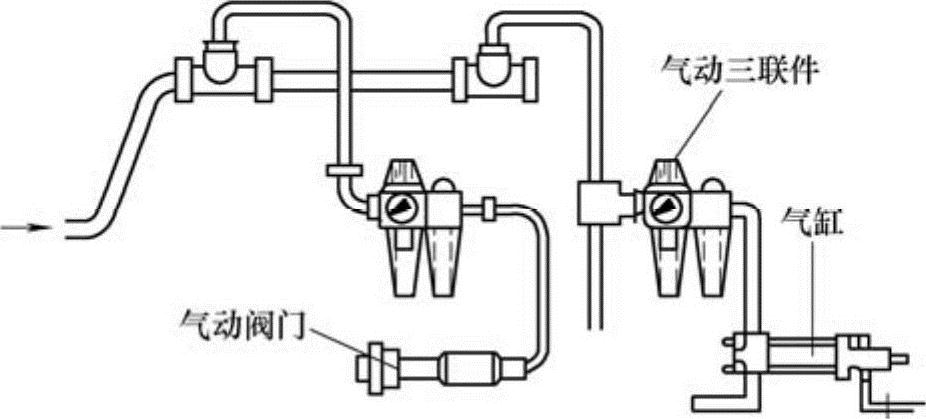

图4-35 气动三联件应用

(1)主要技术参数

1)过滤准确度:一般供货为50~75µm,特殊订货可为5~10µm、10~20µm、25~40µm。

2)调压范围:0.05~1.0MPa。

3)最大耐压:1.6MPa。

4)工作温度:0~50℃。

5)分水效率:不低于80%。

6)连接螺纹:G1/8"、G1/4"、G3/8"、G1/2"。(www.daowen.com)

7)流量见表4-10。

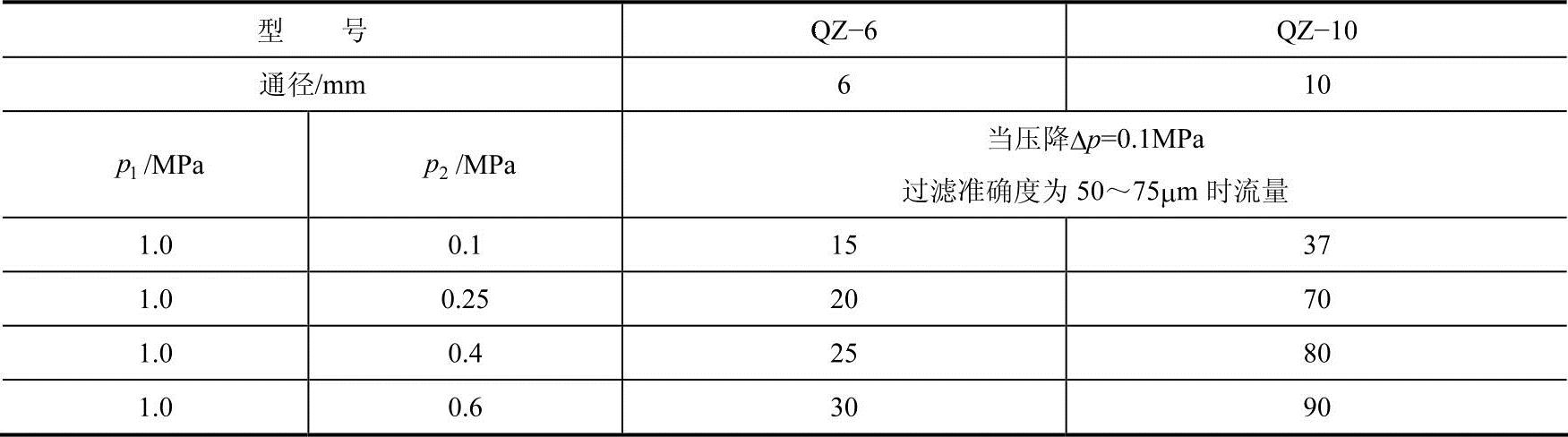

表4-10 流量表


当三大件的配接通径小一号时,流量约减少10%。

当过滤准确度每提高一级,流量约减少7%。

(2)外形尺寸

外形尺寸见图4-36和表4-11。

(3)气动三联件安装

1)组合件可以用固定支架固定。

2)组合件必须垂直位置安装,阀体上箭头方向即为气体进口方向。

(4)使用说明

1)在通气之前顺时针方向旋转锁紧旋钮,然后逆时针方向旋转调压旋钮,使工作弹簧处于自由状态为止,接着打开管路上进气阀门,开始通气,再顺时针方向旋转调压旋钮,直至压力表上读数到达所需要的调整压力时为止,再将锁紧旋钮逆时针方向旋转,锁紧调压旋钮。

2)根据工作需要,可对滴油量进行调节:在通气时用小旋凿旋转油雾器侧面(QZ−10在上方)调节针阀在上方视油窗观察油量(每分钟滴油数),一般旋转2~3圈即使油路全开。

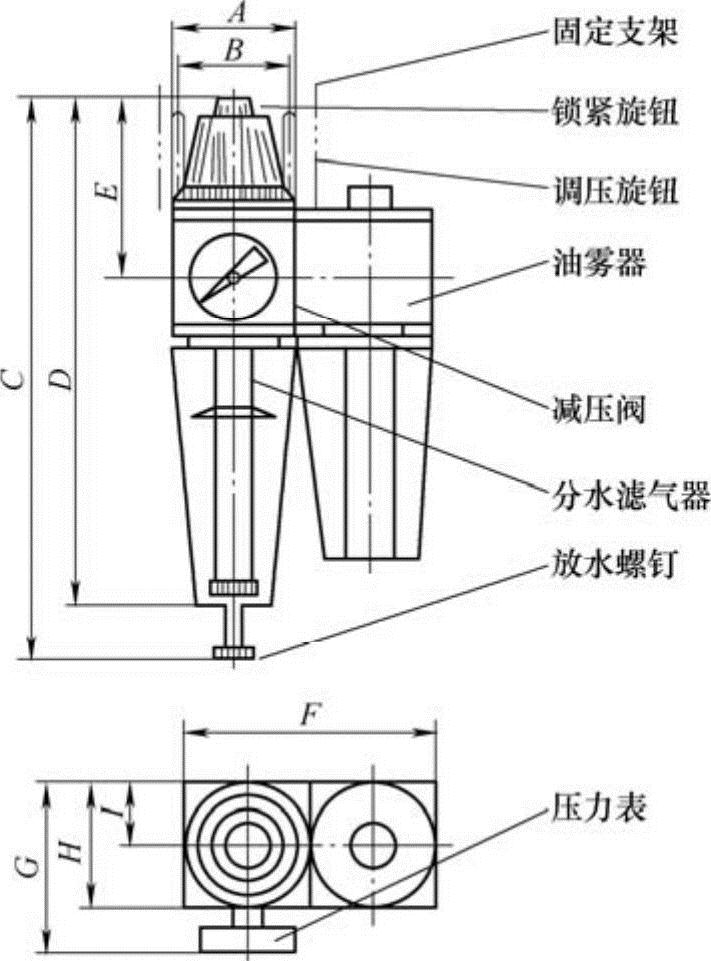

图4-36 气动三联件外形尺寸

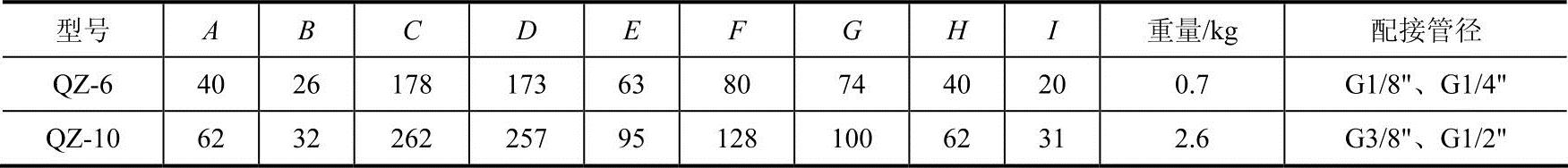

表4-11 外形尺寸和重量


3)使用本件应定期排水,排水时左旋放水螺钉,水放完后右旋放水螺钉,拧紧为止。

4)拧下油杯装油,注意油面不得超过最高油位,当油位临近最低油位时要及时补油,用油种类应根据黏度25~7°E范围选择。

(5)维护保养与拆卸检查

1)过滤芯和存水杯应定期清洗,过滤芯须放入矿物油中清洗后用压缩空气吹净,拆卸时将存水杯拧下,然后拧开滤芯,固定螺母,即可取出滤芯。油杯、存水杯清洗应放入石油溶液中漂洗,并防止磕伤碰毛后模糊视线。

2)调压时压力升不上应检查弹簧是否断裂,如断裂,应取下更换。

3)在平衡状态下空气从溢流口溢出,可以拆出检查膜片是否破裂,若破裂,需更换,阀内有尘埃需清洗。

4)油雾器在工作中发生不滴油时,应检查进口流量是否减少,油针是否被尘埃堵塞,发现问题要及时处理。

5)在定期检查和再次安装时要注意:凡金属件用矿物油清洗,橡胶件用肥皂液洗后用清水洗净,并用低压空气吹干,油杯、存水杯应放入石油溶液中漂洗,切忌于丙酮,乙基醋酸盐、甲苯等溶液中清洗,清洗件防止磕伤碰毛。

(6)注意事项

1)气动三联件油雾状态调为3~5滴/min。

2)调压阀旋钮是处于拧松状态。

3)在使用中未弄清其原理结构前,不要随意拆装,以免丢失和损坏零件,影响整机性能。

4.安全阀

安全阀是保护贮气罐和分气包的重要部件,选用要注意型号、规格、连接方法和连接尺寸。安全阀的工作原理是靠改变弹簧的张力进行工作的,压力大,弹簧压缩,压力释放。

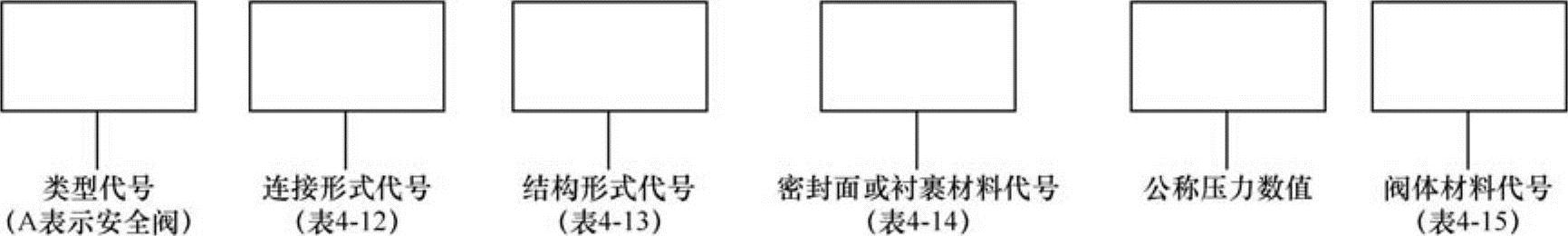

(1)标准阀门的型号通常按照JB/T308—2004《阀门型号编制方法》来编制,系由下列6个部分组成。

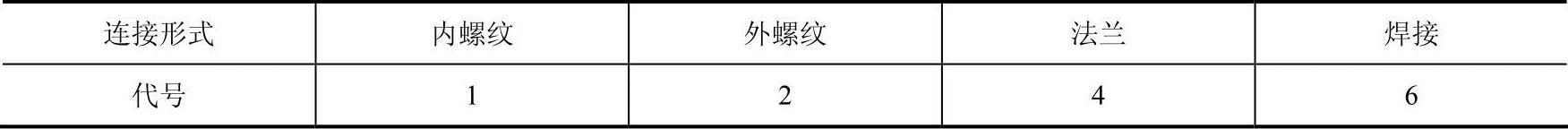

表4-12 连接形式

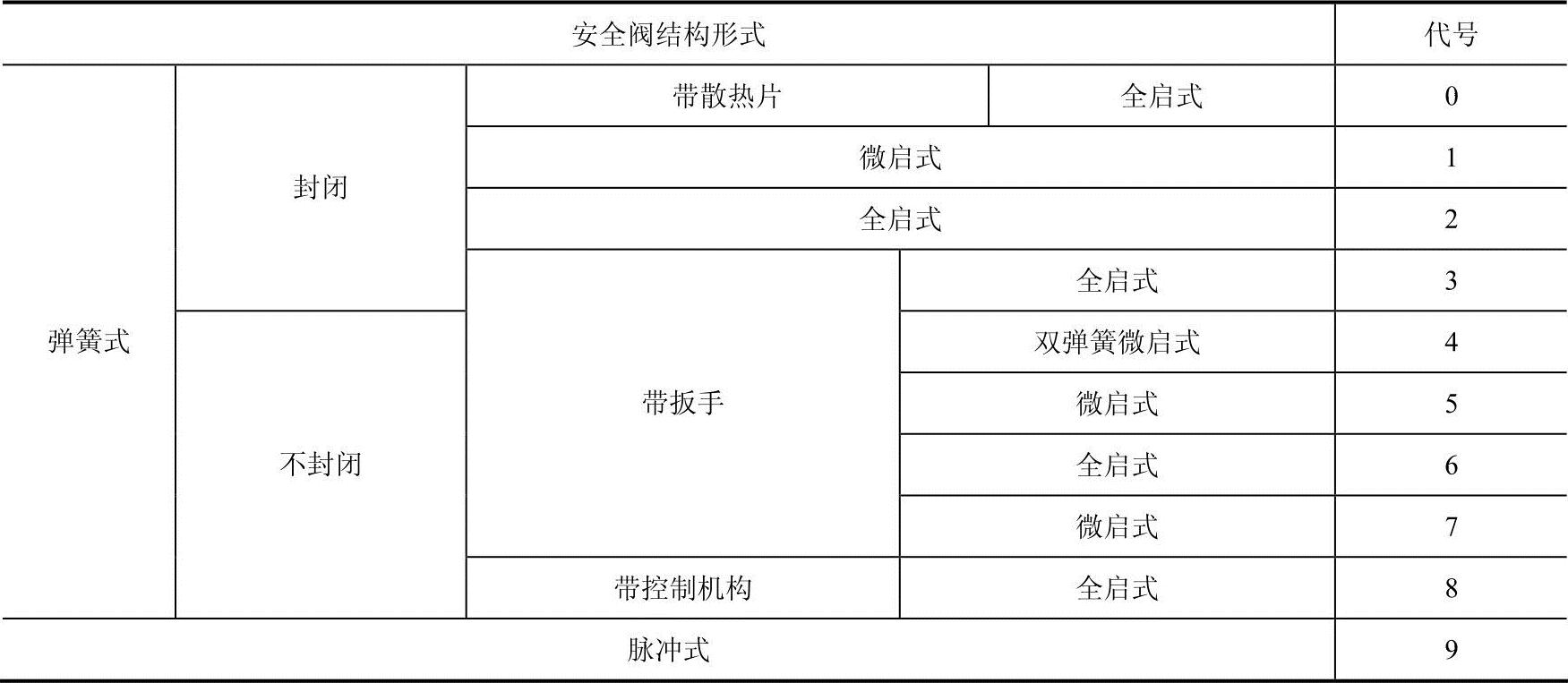

表4-13 结构形式


表4-14 阀座密封面或衬裹材料用汉语拼音字母表示


注:由阀体直接加工的阀座密封面材料用“W”表示:当阀体和阀座密封面材料不同时,用低硬度材料代号表示。阀体材料代号用汉语拼音字母表示,见表4-15。

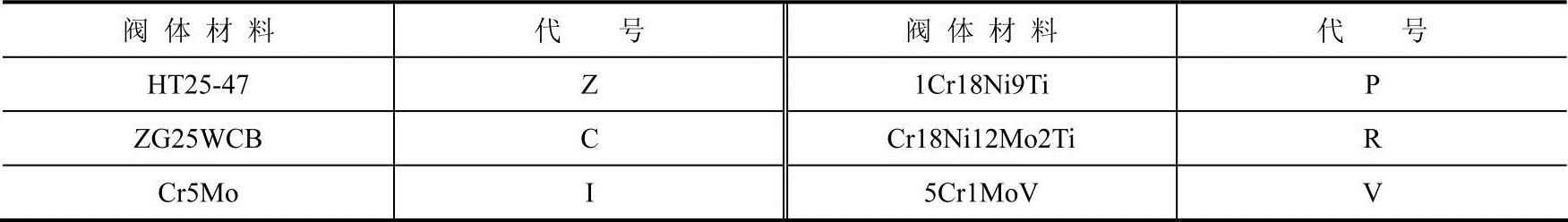

表4-15 阀体材料


注:pN≤1.6Mpa的灰铸铁阀体和pN≥2.5Mpa碳素钢阀体,省略本代号。

型号示例:

A42−16C表示弹簧封闭全启式安全阀,法兰连接,密封面材料硬质合金,公称压力1.6MPa阀体材料为碳素钢。

(2)弹簧全启封闭式安全阀

①产品系列A42Y-16C、A42Y-40、A42Y-16P、A42Y-64、A42Y-100。

②安全阀构造(见图4-37)。


图4-37 A42Y型结构图

1—阀体 2—阀座 3—调节圈 4—反冲盘 5—阀瓣 6—导向套 7—阀盖 8—弹簧 9—阀杆 l0—调整螺杆 11—保护罩

③主要零部件材料。主要零部件材料见表4-16。

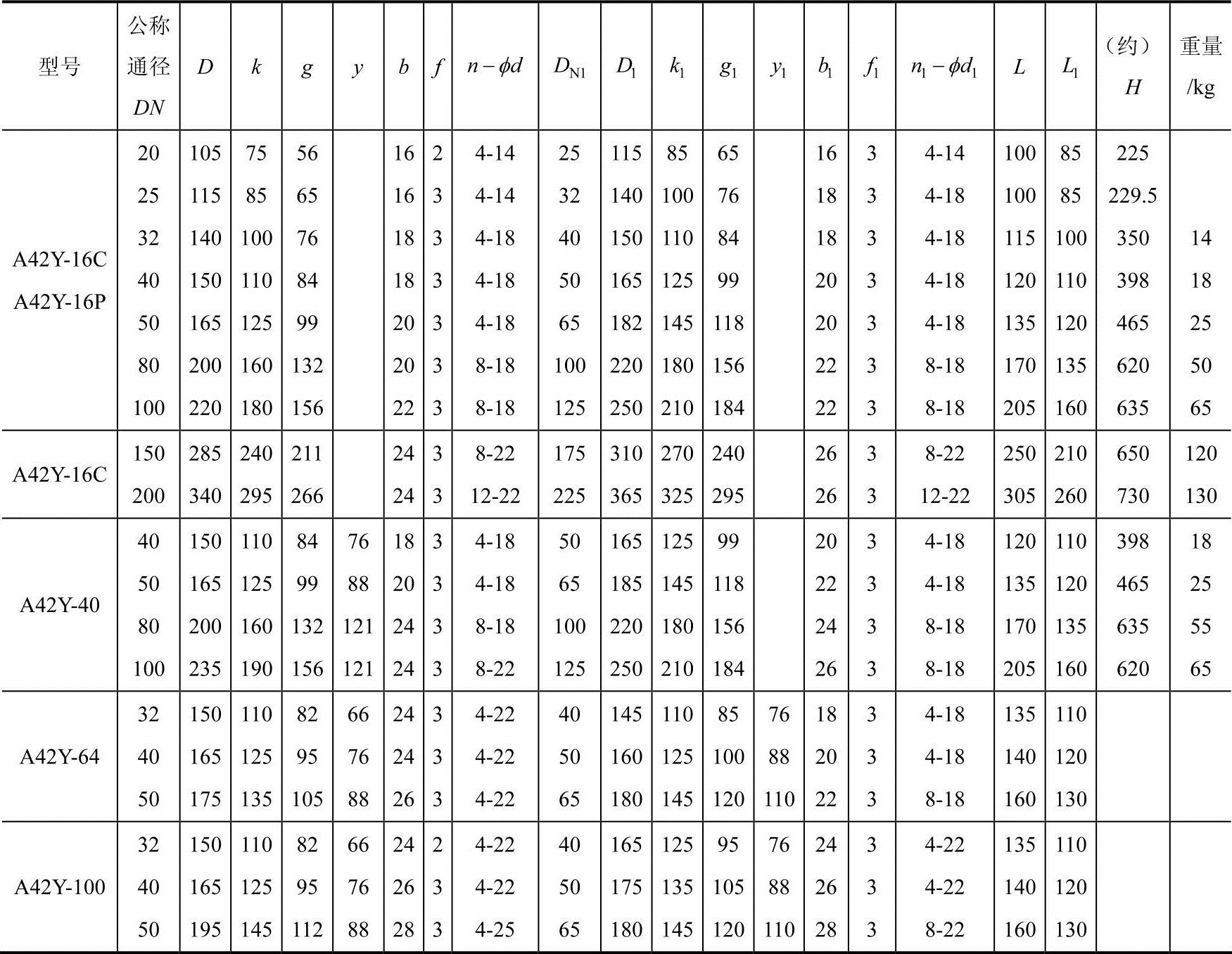

④外形尺寸和连接尺寸。外形尺寸和连接尺寸见表4-17。

(3)弹簧微启式螺纹安全阀

1)产品系列:A21H-16C、A21H-40、A21Y-16P。

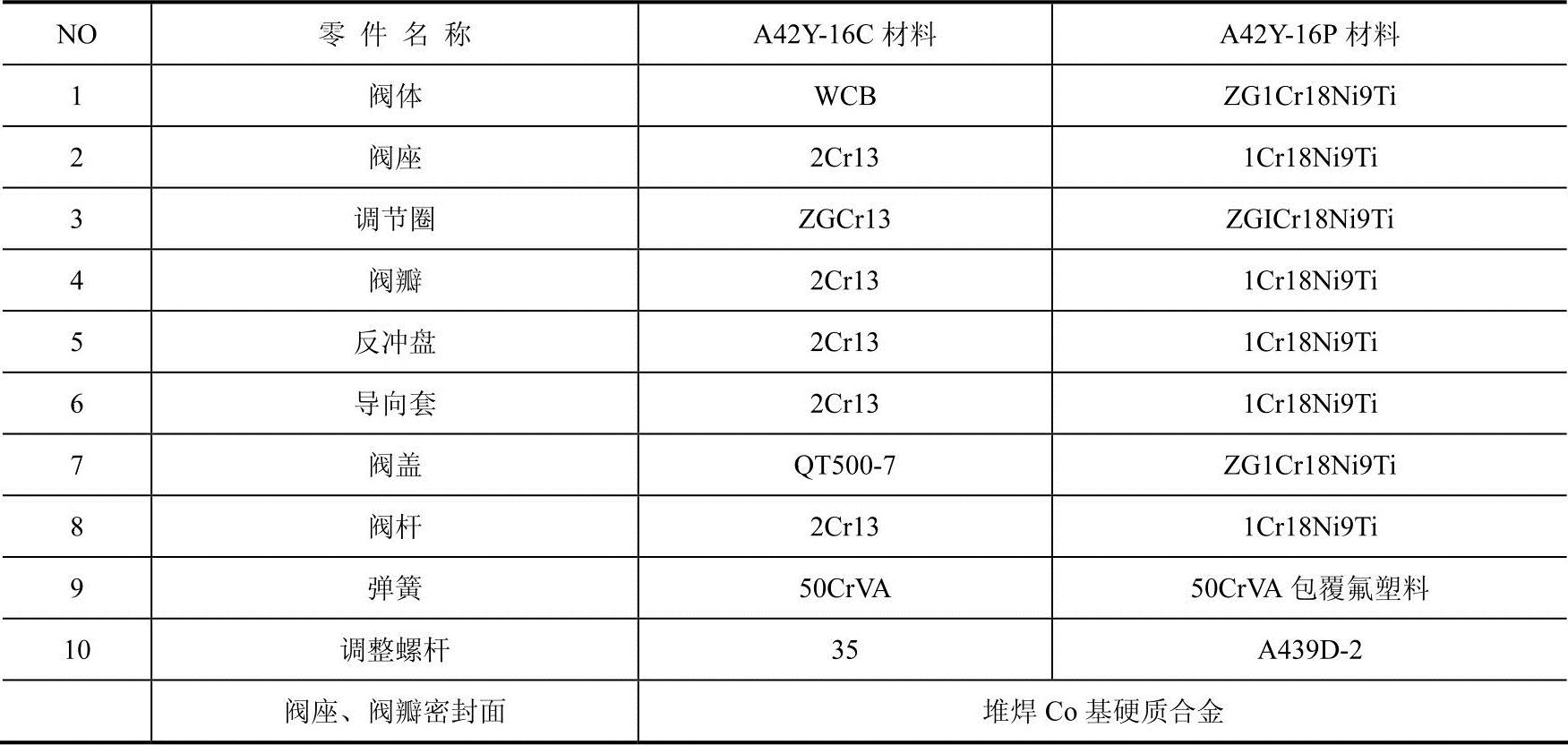

表4-16 主要部件材料

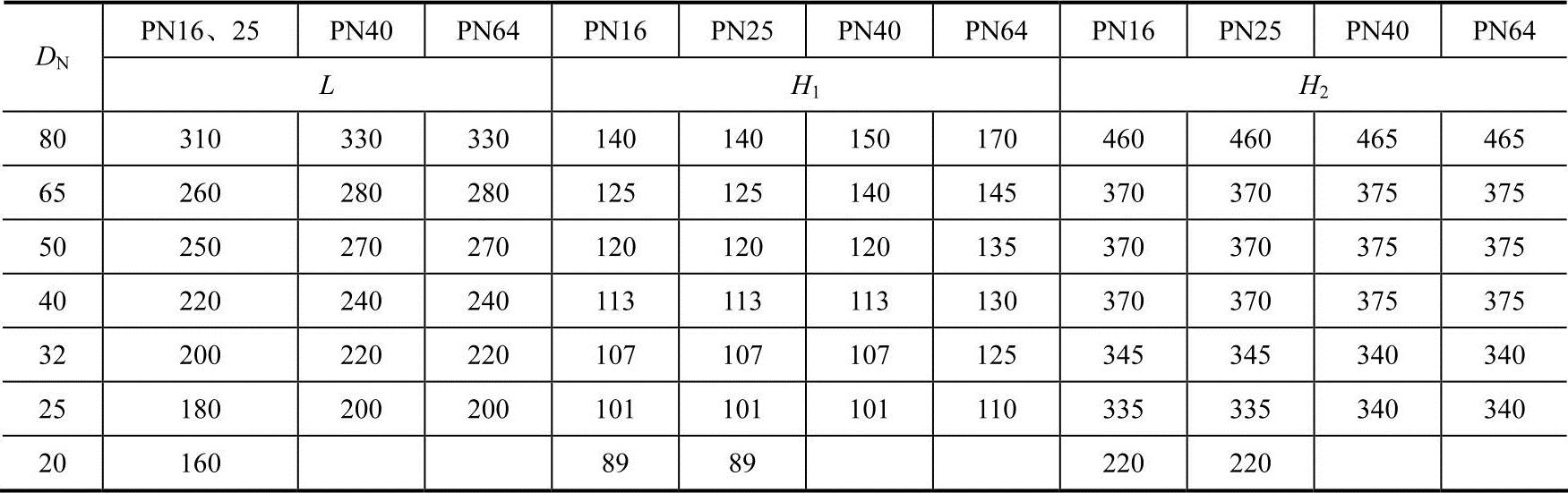

表4-17 外形尺寸 (单位:mm)


2)安全阀构造如图4-38所示。

3)主要零部件材料:主要零部件材料见表4-18。

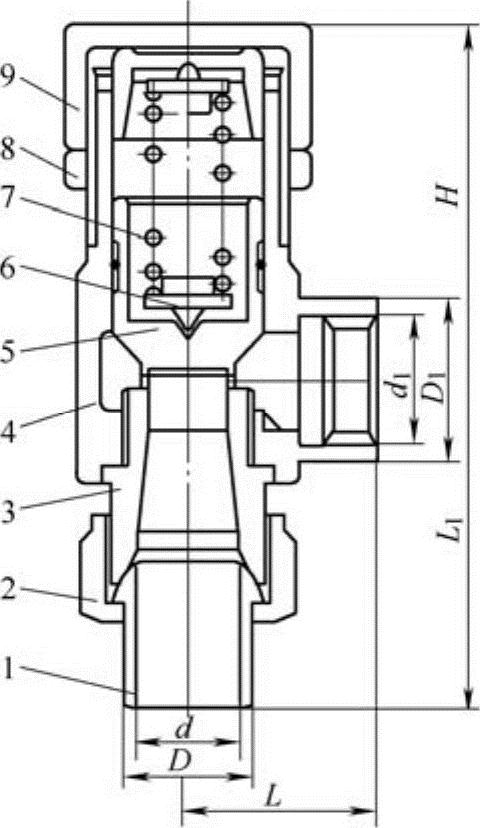

图4-38 A21H/Y-40(P/R)型结构图

1—管接头 2—管接头螺母 3—阀座 4—阀体 5—阀瓣 6—弹簧座 7—弹簧 8—锁紧螺母 9—调节螺母


表4-18 主要零部件材料

4)外形尺寸和连接尺寸见表4-19。

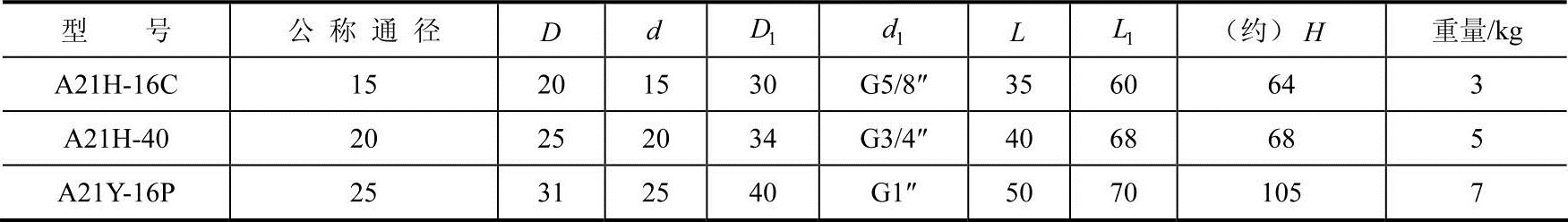

表4-19 外形尺寸 (单位:mm)


(4)安装使用注意事项

1)安全阀的型号、规格应根据压力容器规格大小选用。例如贮气罐多用弹簧全启封闭式安全阀。

2)根据压力容器工作压力pW2确定安全阀开启压力pZ,取pZ≤(1.05~1.1)pW

3)取容器的设计压力p等于或稍大于开启压力pZ,即ppZ

4)安全阀必须垂直安装,其排放口应指向无人通过的方位,以免排气伤人。

5)安全阀使用前需要有资质的单位进行压力校验和调整,而后安装使用。
