贮气罐主要用于稳定管道或脉冲除尘器气包内的压力和气量。贮气罐一般采用焊接结构，形式较多，通常用立式的。贮气罐属压力容器，必须按压力容器设计和制造。

常用的贮气罐的构造形式如图4-30所示。其容积大小主要决定供气系统耗气量和保持时间多少。容积可根据在一定时间内所需要的压缩空气量来确定。一般情况下，当需要量Q<6m³/min时，容积V=0.2Qm³；当Q=6～30m³/min，V=0.15Qm³。也可以根据下式进行计算。

表4-2 平面、突面板式平焊钢制管法兰（摘自GB/T9119—2010）

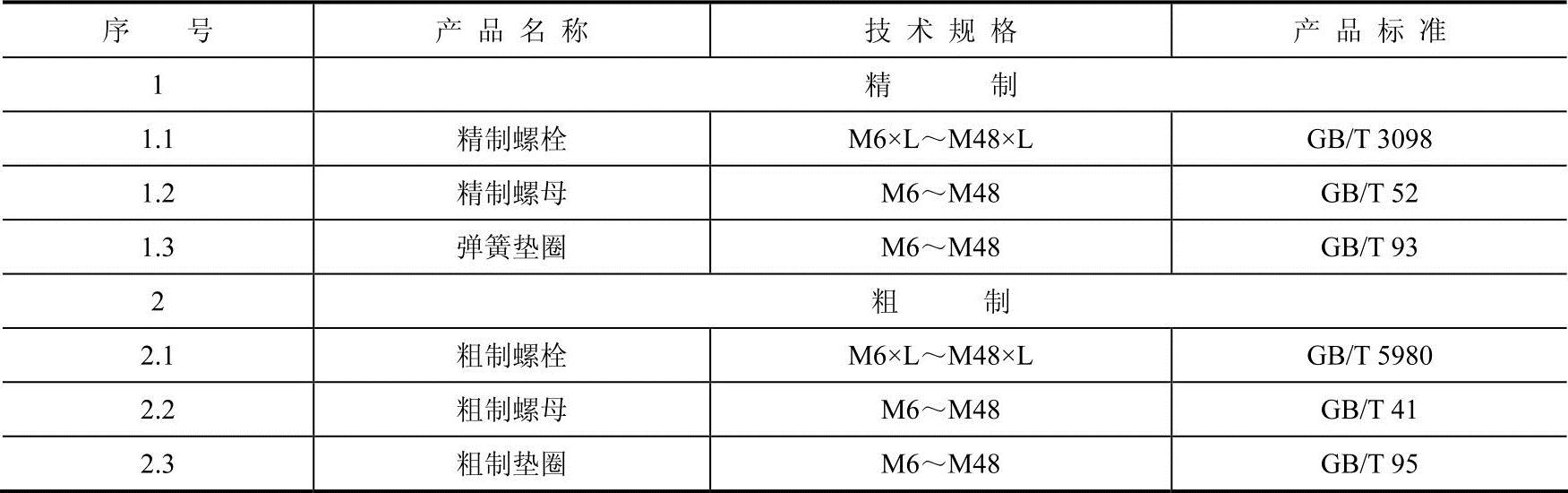

表4-3 紧固件

式中 V——贮气罐容积（m³）；

Q_s——供气系统耗气量（m³/h）（标态）；

t——保持时间（min），工艺没有明确要求时按5～20min取值；

p₁−p₂——最大工作压差（MPa）；

p₀——大气压（MPa）。

用于就地供气系统或者管路较远的单独除尘器供气所需要的贮气罐，其容积不应小于0.5m³，按图4-30所示的形式制作时，贮气罐外形尺寸和各接管见表4-4。(www.daowen.com)

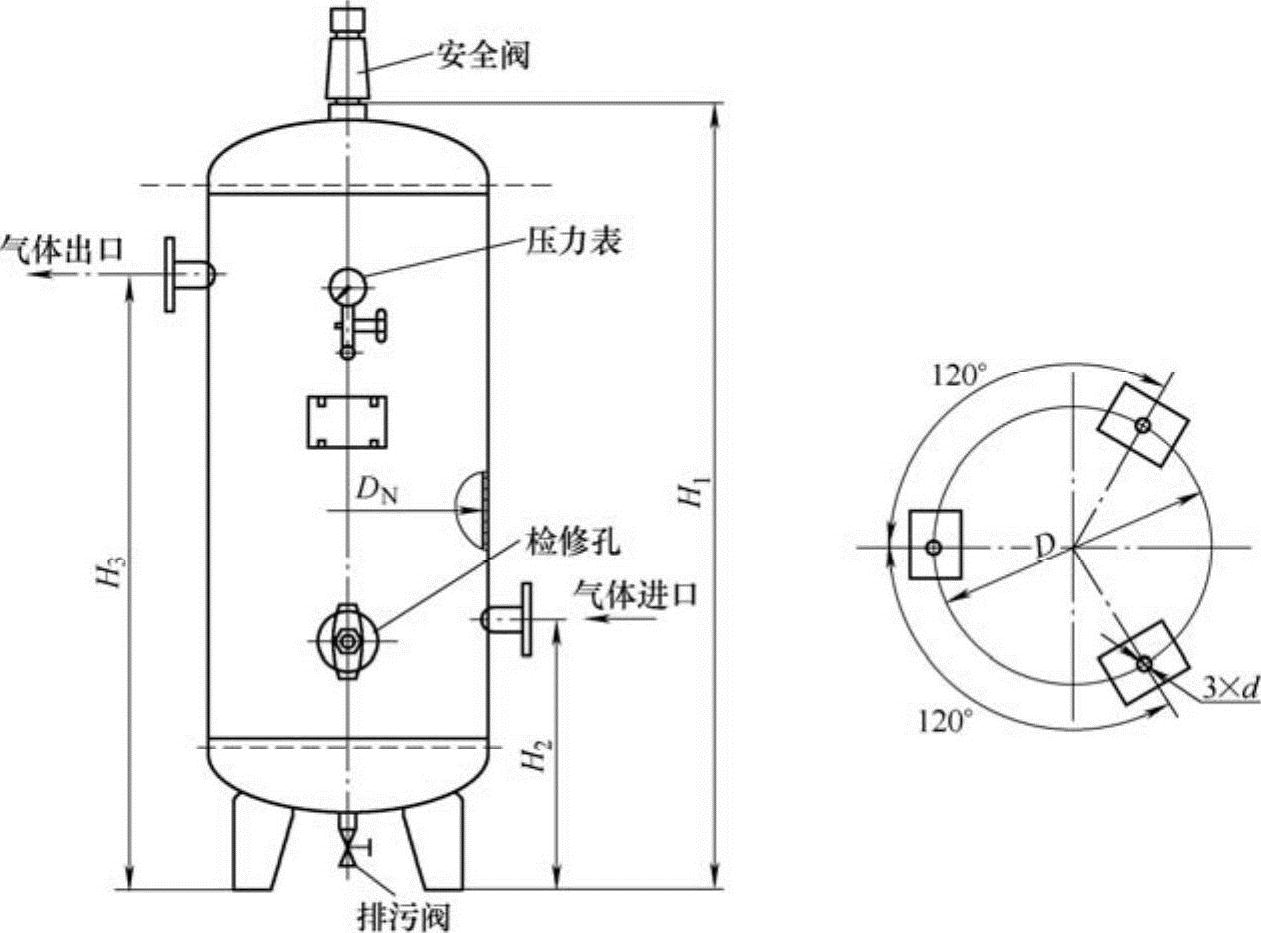

图4-30 贮气罐外形尺寸

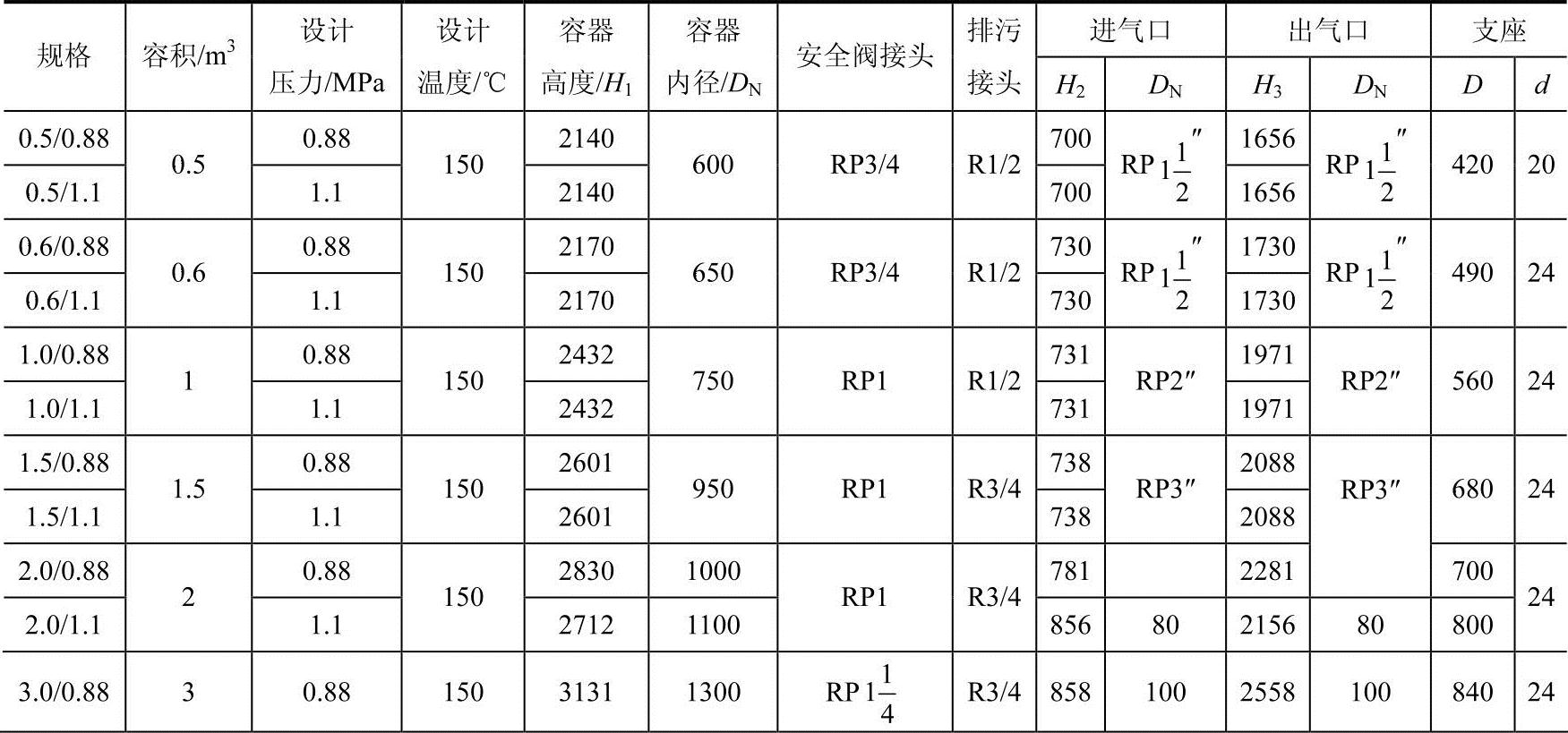

表4-4 贮气罐外形尺寸和接口

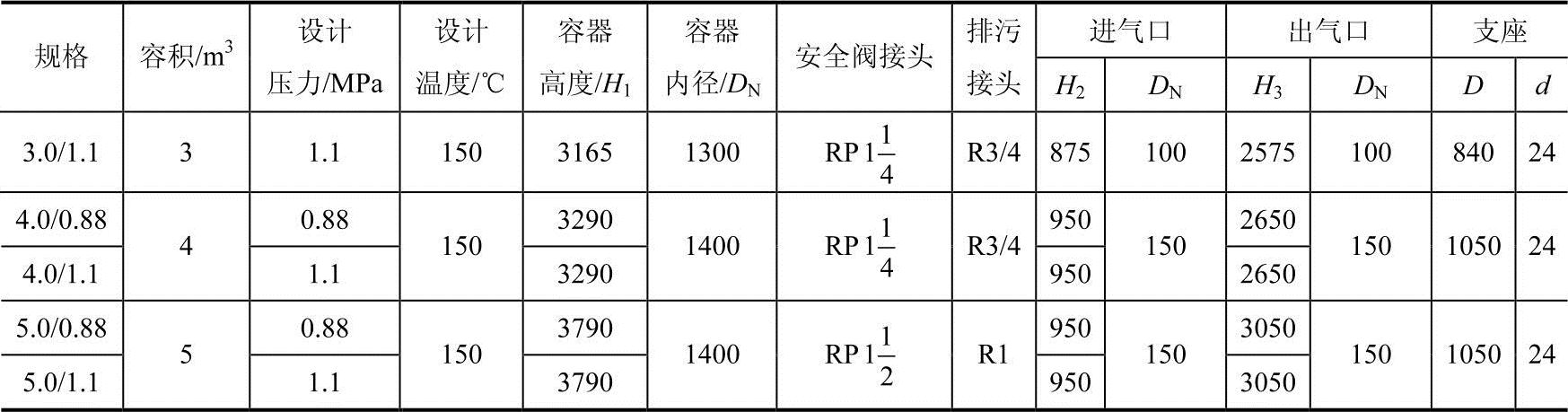

（续）

贮气罐上应配置安全阀、压力表和排污阀。安全阀以选用弹簧式全启式安全阀为宜（A42Y系列），也可用弹簧式微启式安全阀（A41H系列），安全阀进气接头见表4-4。排污阀大小见表4-4。

安装注意事项如下。

（1）贮气罐安装时，要注意排污阀出口有一定高度，方便排污阀操作，例如高300mm。

（2）贮气罐安装时要注意方位，进气管道和排气管道要与除尘设备轴线平行。

（3）贮气罐安装时，要注意安全阀出口方向必须是不会伤及人的方向。

（4）储气罐要安装在混凝土基础上并用地脚螺栓固定。
