脉冲袋式除尘器滤袋安装指南

时间:2023-06-18 理论教育 版权反馈
【摘要】:当含尘气流从灰斗进入除尘器后,该气流在滤袋底部的孔隙面积中向上流动的速度,称为“上升速度”。脉冲喷吹袋式除尘器常用的滤袋,通常都是在滤袋袋口装有“带槽弹性环”,安装都是从花板上方进行安装,其安装步骤为:1)打开有红色标记的箱子,取出安装保护套。

脉冲袋式除尘器滤袋安装指南

1.安装滤袋前的准备

(1)除尘器的清理和检查

1)清理除尘器箱体及灰斗内的残留物,确认全部清扫干净。

2)确认箱体内所有焊接工作均已完成,切忌在滤袋安装后进行补焊,以防烧损滤袋。

3)花板与箱体之间的焊缝保持连续焊接,确认无渗漏。

4)检查除尘器侧壁上是否有螺钉、尖锐的边角和凸起,特别是在滤袋全长过程之间的斜撑或横梁,对滤袋有无碰撞或磨损的影响。

5)检查所有除尘器出入口阀门以及离线阀的开关方向的正确性,及其启闭的严密性。

(2)检查“袋笼”(框架)的配合

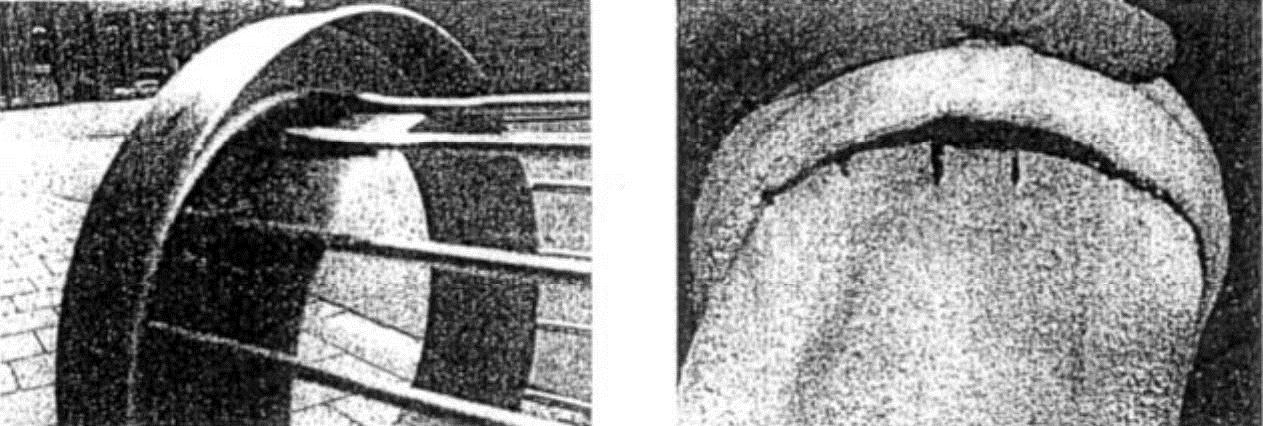

1)“袋笼”表面应光滑无毛刺,焊点无漏焊、脱焊、虚焊。质量差的“袋笼”对滤袋的破损影响如图4-11所示。


图4-11 “袋笼”质量对滤袋破损的影响

2)“袋笼”无弯曲、变形。

3)“袋笼”外径应比滤袋内径小5mm左右。“袋笼”外径过大,将使装“袋笼”及卸滤袋困难;过小,将增加滤袋在袋笼上的碰撞、摩擦。

4)“袋笼”竖筋和支撑圈应分布均匀。

竖筋的筋距:

①对于化纤滤袋为38mm,如为φ130滤袋


②对于玻纤滤袋为19mm,如为φ130滤袋


支撑圈圈距:

机织布圈距=150mm

针刺毡圈距=200mm

5)“袋笼”长度只允许比滤袋长度短,一般应短5~10mm,不允许比滤袋长。“袋笼”应支撑在花板上,千万不能将“袋笼”重量全部压在滤袋上。

6)“袋笼”垂直度的偏差为:

“袋笼”长度≤1000mm偏差≤8mm

1001~2000mm≤12mm

2001~3000mm≤16mm

3001~4000mm≤20mm

>4000mm≤24mm

(3)检查花板的配合

1)花板的上表面(净气室一侧)在滤袋安装前必须打扫干净。

2)花板与箱体的所有连接部分的焊接必须连续焊缝,确保其严格密封。

3)花板必须平整无扭曲,其不平度应不超过3~5mm。否则,由于花板不平、“袋笼”不直,将造成滤袋底部相互碰撞,产生摩擦,直接影响使用寿命(见图4-12)。


图4-12 花板不平、“袋笼”不直造成滤袋摩擦的影响

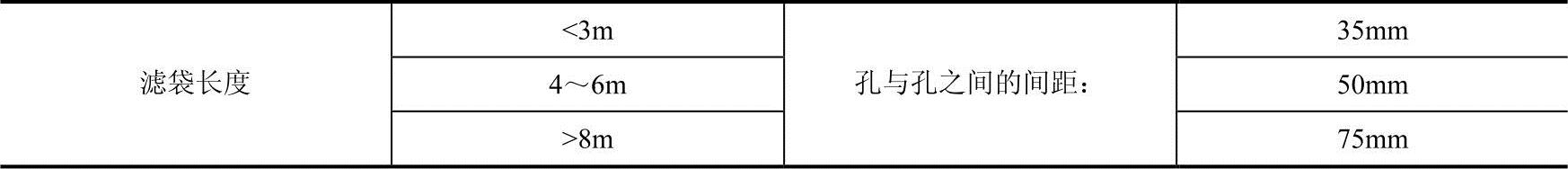

4)花板孔与孔之间的间距,需保持一定距离,否则更易造成图4-12所示的现象。一般,孔与孔之间应保持以下间距:

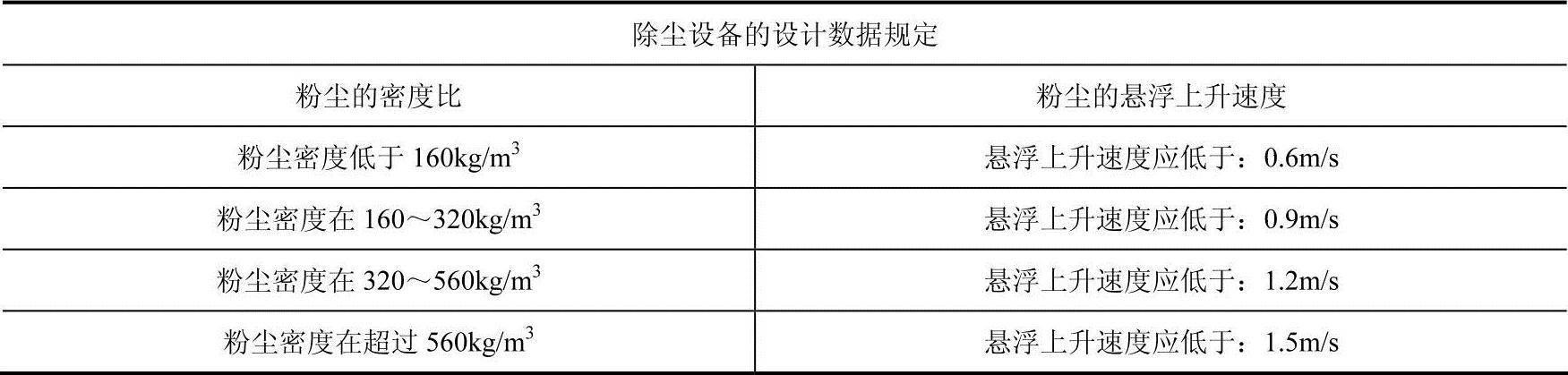

5)对于“在线”清灰的除尘器,花板孔与孔之间的间距,除根据上述第“4)”条所规定的间距外,同时应根据烟尘的密度不同,沉降不同,核实箱体内气流的“上升速度”,以免滤袋在喷吹清灰后,造成粉尘的“再吸附”。

当含尘气流从灰斗进入除尘器后,该气流在滤袋底部的孔隙面积中向上流动的速度,称为“上升速度”。

由于气流的“上升速度”与滤袋表面清下的烟尘是逆向流动,在烟尘较细、比重较轻时,一旦气流“上升速度”过高后,烟尘将被气流带回到滤袋表面,发生这种现象称为“上升速度再返回”(见图4-13)。

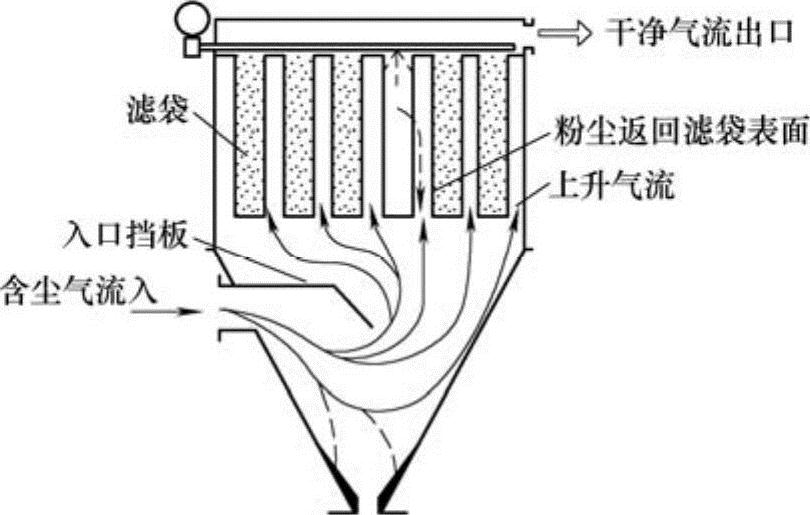

图4-13 箱体内气流的“上升速度再返回”

对于“离线”清灰的除尘器,由于清灰时箱体内的气流停止过滤,所以不存在“上升速度”的影响。“上升速度”只在“在线清灰”时有影响,一般“离线清灰”不存在“上升速度再返回”。

“上升速度再返回”会影响除尘器的清灰效果,从而使压力升高。


6)当滤袋袋口与花板孔采用“带槽弹性环”的密封方式时,花板孔的尺寸、形状和条件,必须准确合适。一般应满足以下要求:

花板孔直径公差为:−0,+0.3(例如,φ130mm滤袋,其花板孔直径为φ133-0+003mm)。

花板孔直径最大允许椭圆度误差为:0.76mm。

7)如果花板上有油漆或涂层,必须将花板内侧的油漆或涂层清除干净。

(4)脉冲喷吹管检查

为防止滤袋袋口受喷吹气流吹破的影响,应特别注意和检查以下内容:

1)喷吹管上各喷吹口与喷吹口之间间距的均匀性,保证喷吹管上所有喷吹口都在一条直线上,且平行于喷吹口中心线,以及喷吹口孔口的垂直度。使在喷吹管的底部正对花板上的滤袋孔中心开有一个喷吹口。

2)花板上各孔口之间间距,使花板孔之间间距的误差达到最小;

3)喷吹管上各喷吹口中心与花板上各花板孔中心的对中度、垂直度;

4)喷吹管上的喷吹口至花板上花板孔的距离,应使喷吹口喷出的气流能全部吹入滤袋袋口内的原则来确定。

一般应按喷吹口喷出气流的扩散角为7°~9°(气流单侧流向的扩散角)来确定该距离(见图4-14)。

(5)校核每个脉冲阀所带的滤袋数量

每个脉冲阀可以喷吹的滤袋过滤面积,可从表4-1所列数据查得。通过滤袋的过滤面积,在已定的滤袋规格(直径、长度)情况下,就可折算出滤袋的数量,见表4-1。

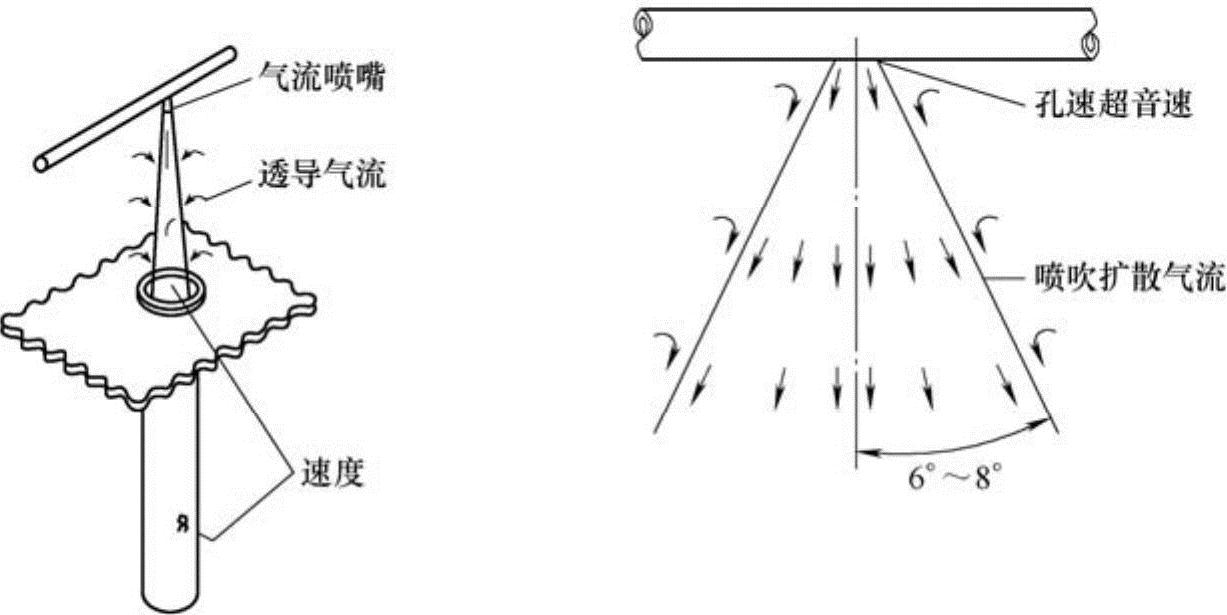

图4-14 喷吹口喷出气流的扩散角

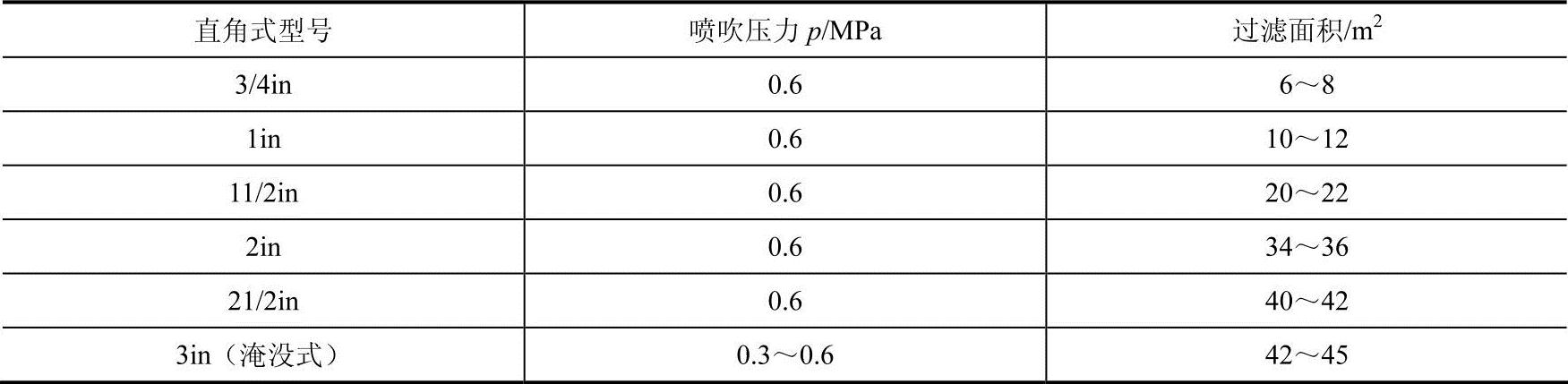

表4-1 脉冲阀可带过滤面积表


注:直角式与淹没式过滤面积大致相同。

(6)除尘器箱体内的气流对滤袋的可能影响

除尘器入口气流的布置,必须布置合理,并应设置“气流分布装置”,以防止气流对吹刷滤袋,影响滤袋的使用寿命(见图4-15、图4-16)。

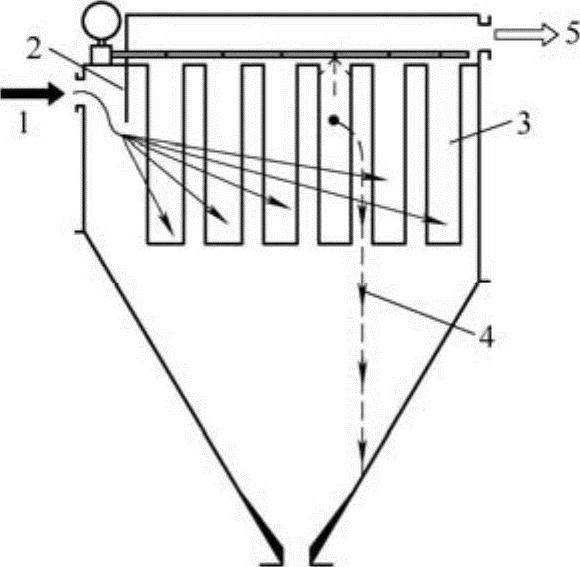

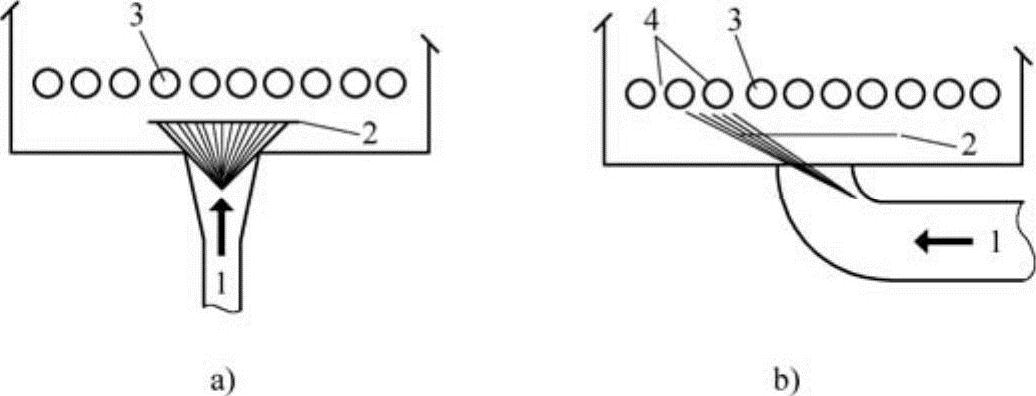

图4-15 气流的偏流(www.daowen.com)

a)正确 b)偏流 1—含尘气流 2—入口挡板 3—滤袋 4—外逸的烟尘


图4-16 上进风气流对袋的影响

1—含尘气流 2—入口挡板 3—挡板 4—外逸的烟尘 5—净化后气体

2.滤袋的安装

在脉冲喷吹袋式除尘器的设计中,滤袋设计是多种多样的,安装方法也不尽相同。

脉冲喷吹袋式除尘器常用的滤袋,通常都是在滤袋袋口装有“带槽弹性环”(即通称的“弹簧圈”),安装都是从花板上方进行安装,其安装步骤为:

1)打开有红色标记的箱子,取出安装保护套(主要用于“覆膜滤料”)。

2)将安装保护套(主要用于“覆膜滤料”)放入花板孔(见图4-17),金属环放在花板顶部。

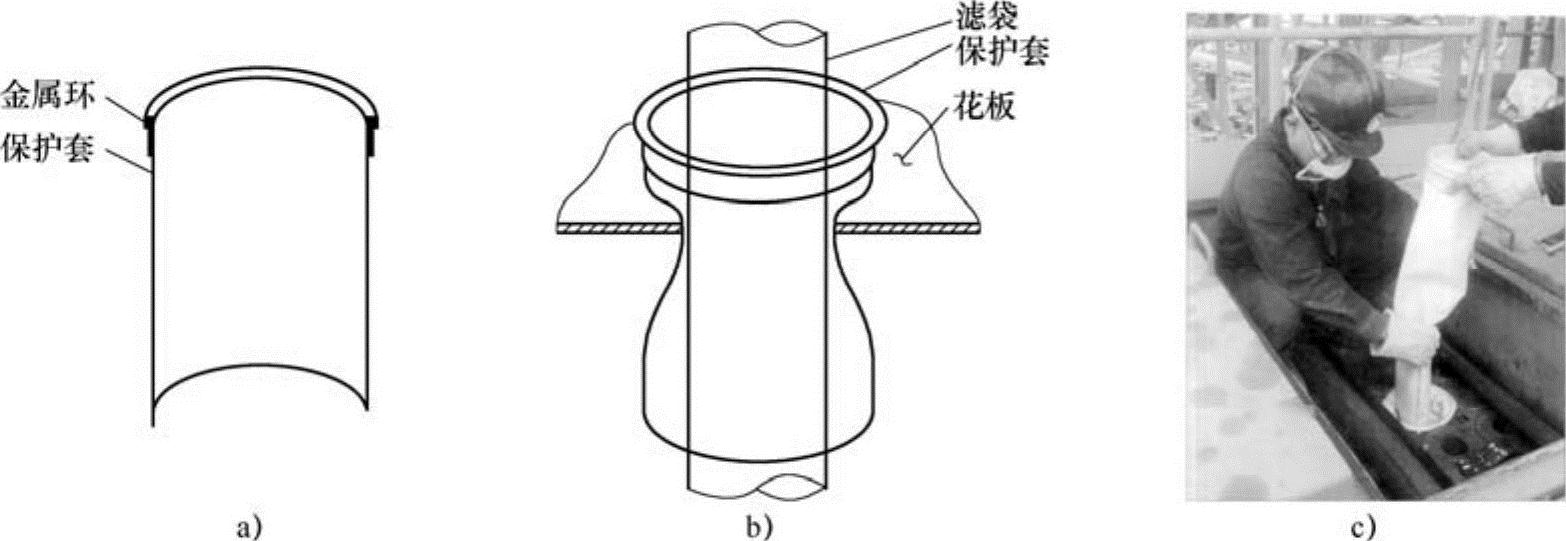

图4-17 保护套安装示意

a)金属环断面 b)保护套直径比花板孔直径大25~80mm c)安装中

3)从包装盒内取出滤袋,立即放入花板孔内。再将滤袋从包装盒内取出到装入花板之间,不要将其放置在其他任何地方。

4)普通滤料(没有覆膜的滤料)的安装如图4-18所示。

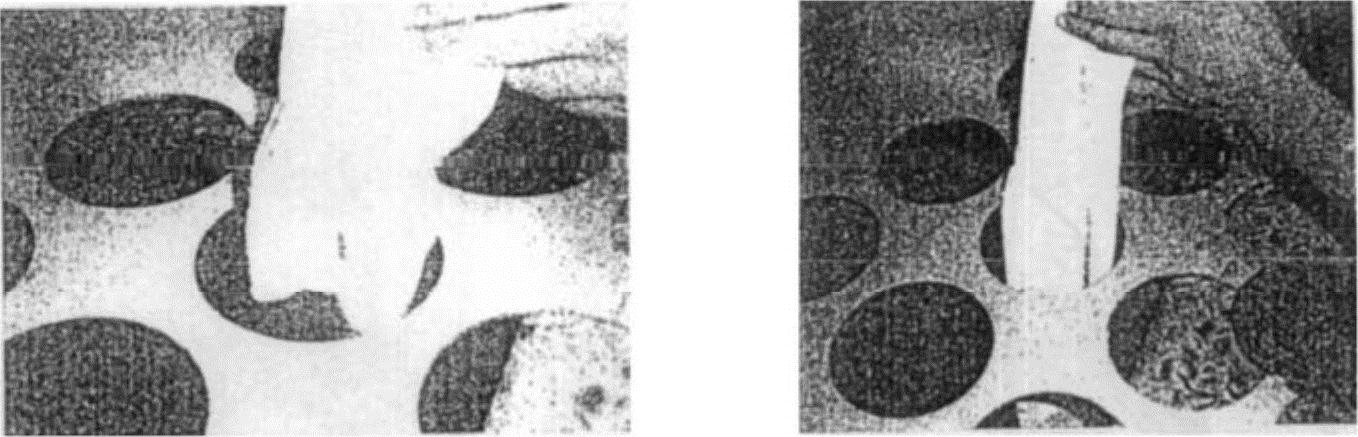

图4-18 普通滤料的安装

5)覆膜滤料安装时,在将滤袋放入花板孔内时,应一手抓住滤袋的开口端,另一手将滤袋从底部折叠起来,随后从保护套中将滤袋放进花板孔内。当滤袋在花板下完全打开后,松开滤袋的顶部,将滤袋袋口的弹性环放在花板上方,当中垫着安装保护套(见图4-17)。

6)抓住保护套的金属环,将安装保护套拉出来,放在另一个花板孔内,然后利用滤袋的重量,使滤袋悬挂在花板上(见图4-19)。

7)将滤袋袋口从花板孔口提起,用双手将袋口带槽弹性环压成“C”形(见图4-20a),用一手抓住弹性环使其保持“C”形,另一手将“C”形的根部靠紧花板边缘(见图4-20b),然后,慢慢放开弹性环,并使弹性环上的凹槽基本上都塞在花板孔的边缘。

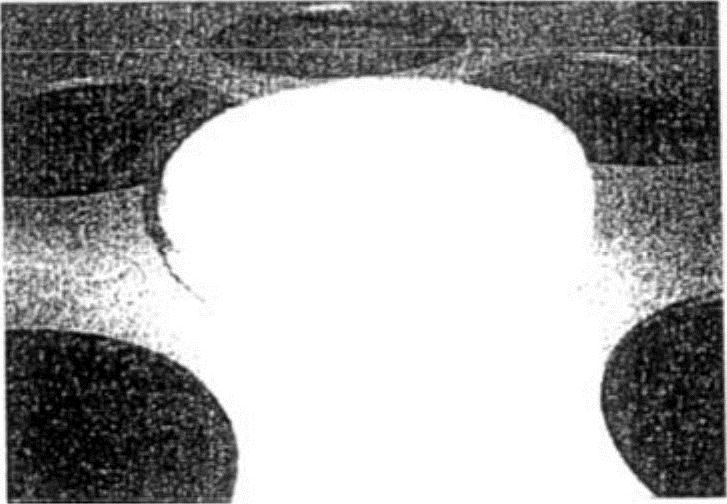

图4-19 滤袋悬挂在花板上

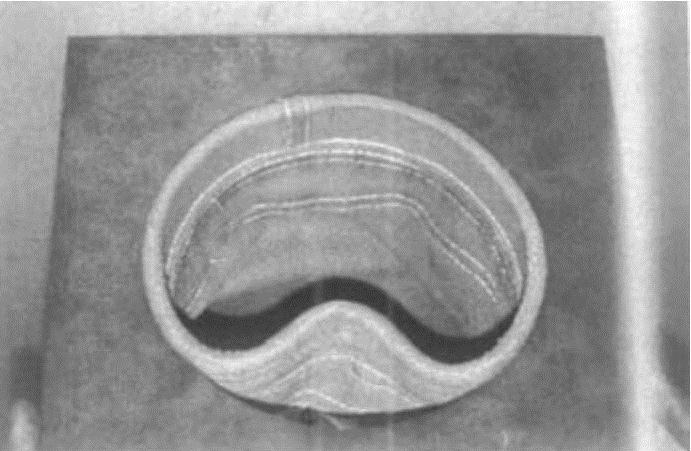

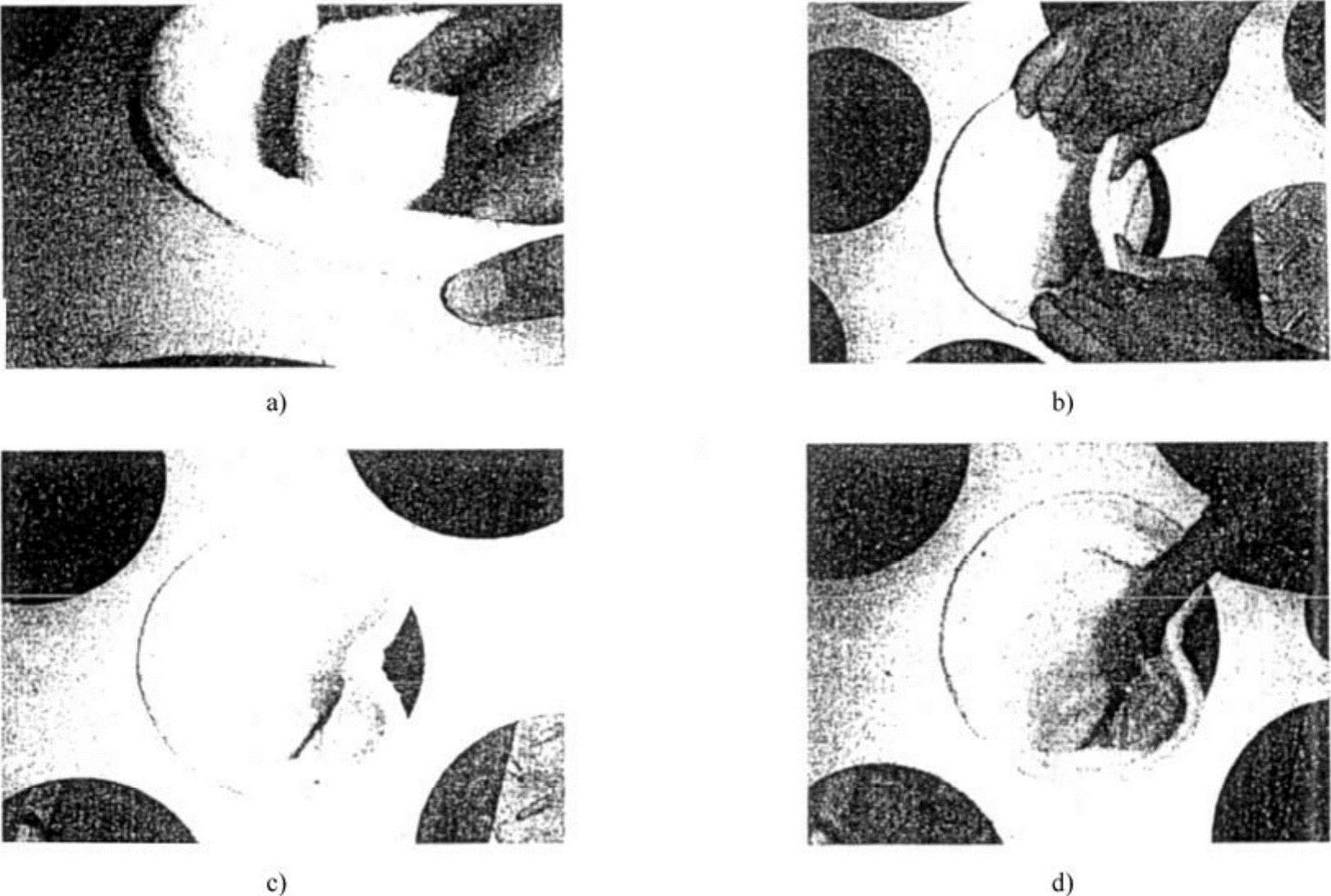

图4-20 滤袋袋口弹性环的安装

a)袋口凹槽塞进花板孔边缘 b)C形根部靠紧花板孔边缘 c)袋口凹槽基本就绪 d)用手指轻轻一拨

8)当弹性环完全张开时,应听到“啪”的一声,如听不到“啪”的一声,就要用另一只手的母指把弹性环向花板孔内边推去,使弹性环的凹槽正好嵌入花板孔内边。

9)在任何一种情况下,都应听到“啪”的一声,如没有,将弹性环从另一点重新压成“C”形,从花板内提起,再重新按上述步骤安装,直到滤袋正式就位。

10)滤袋安装好后,应将“袋笼”放入滤袋内(见图4-21),以防止安装人员从滤袋走过,使滤袋弹性环被移位。

11)滤袋安装后的调整在滤袋安装完毕后,为避免滤袋“袋底”之间的碰撞、摩擦,要采取调整措施。


图4-21 弹性环安装入滤袋袋口

3.袋笼现场安装

(1)搬运袋笼注意事项

1)袋笼汽运到达现场后,要用吊车从汽车上吊起包装袋笼的铁架子。

2)吊装过程中,应小心吊装,避免与其他货物碰撞,导致袋笼变形。摆放时,要求地面要平整,如果地面凹凸不平,会导致袋笼损坏。

3)铁架子不可重叠放置。

4)工人搬运袋笼时,应轻拿轻放,不可踩踏,致使袋笼变形。散装运输的袋笼也同样搬运。

(2)扁袋笼现场安装

先将下节底盖一端放在花板孔的滤袋内,在下节袋笼的横向圈离花板孔500mm左右时,一人双手握住下节袋笼本体,另一人握住上节袋笼本体,将带导向板的一端放在下节袋笼的横向圈上,将导向板插入下节横向圈中,导向板在横向圈内相互配合,上下节的横向圈紧密配合,在袋笼的两个平面处,按要求放置弹性夹,用专用工装压紧弹性夹。

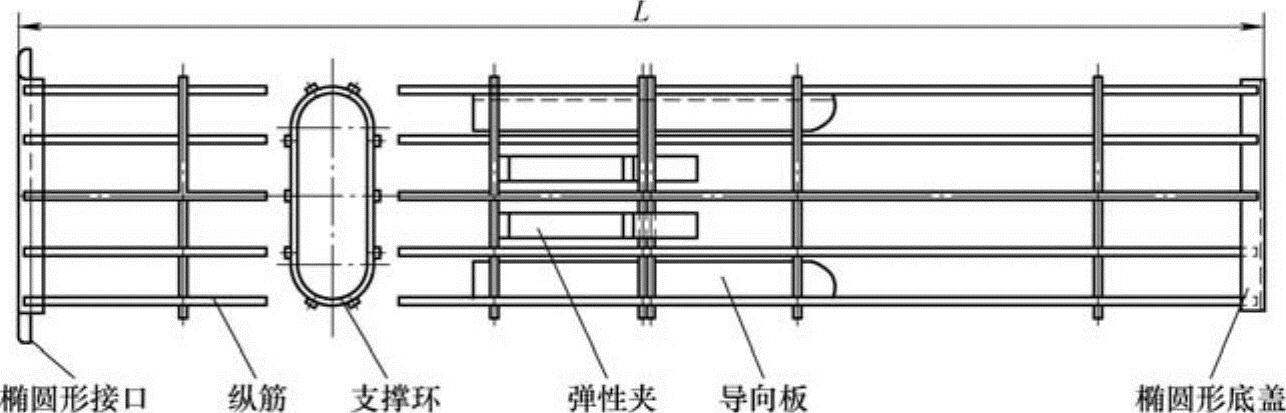

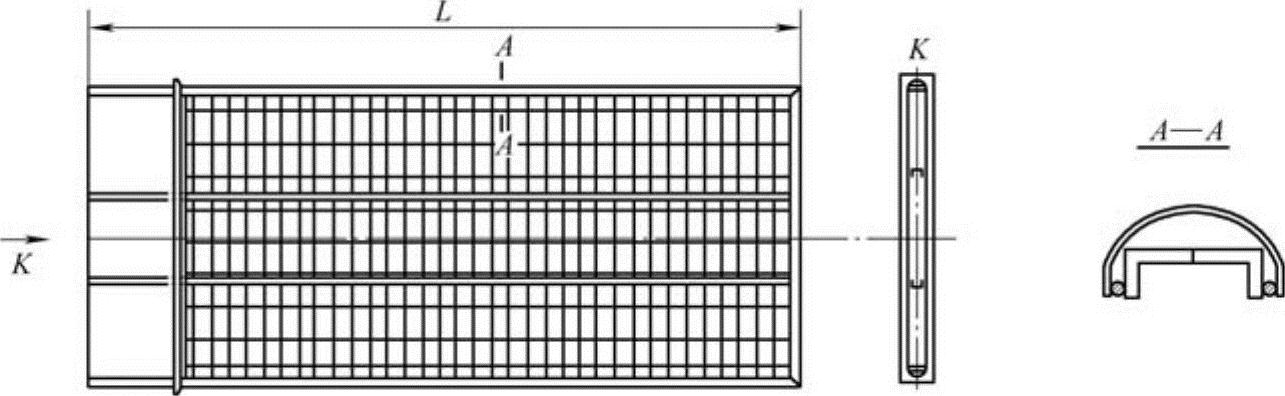

扁形袋笼是指用于平板形(信封形)、梯形、椭圆形等其他非圆形滤袋的袋笼,如图4-22、图4-23所示。


图4-22 椭圆形


图4-23 信封形

(3)分节式袋笼是指由二节或二节以上的笼式袋笼拼接安装

为了节省除尘器的空间、方便拆卸同时又要保证其过滤面积,一些长袋除尘器的袋笼采用多节串联的结构,这样在拆装袋笼时可一节一节地拆装,避免袋笼过长给拆装带来的困难,然而也对袋笼的设计生产提出了更高的技术要求和质量要求。要求多节袋笼的连接方式能方便连接和拆分,尽量减少安装和维护的工作强度;要求多节袋笼的连接要有很高的稳定性,在一定的受力和振动条件下不能脱落,要求多节袋笼不能磨损滤袋,影响滤袋的使用寿命;要求多节袋笼连接后跟单节袋笼一样有很高的直线度

多节袋笼的连接结构,这里介绍以下三种连接。

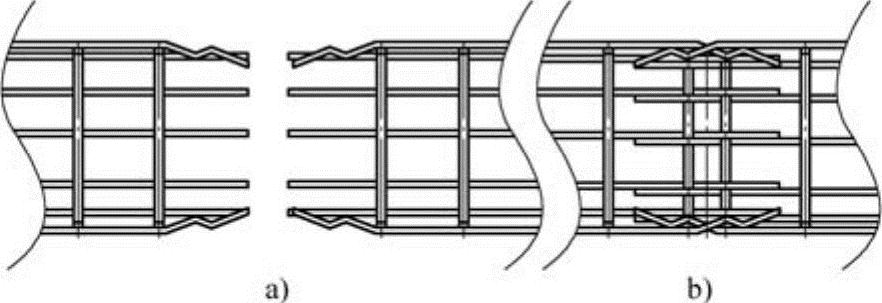

1)插节式:用模具把钢丝冲压成型,连接时钢丝卡入另一节袋笼的横圈(反撑圈)内,如图4-24所示。


图4-24 插节式袋笼连接安装

a)连接前 b)连接后

插节式袋笼是一种较老的连接方式,它不需要过渡连接件,但它连接稳定性差,整体直线度也差,不适宜使用在强外力和振动的地方,另外它与滤袋的接触点较多,容易磨破滤袋,影响滤袋使用寿命。

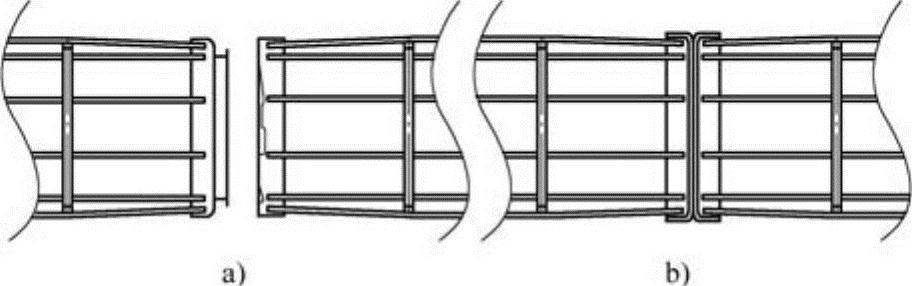

2)连接环式:将两节袋笼的横圈分别扣入连接环的半圆槽中,如图4-25所示。


图4-25 连接环式袋笼拼接

a)连接前 b)连接后

连接环式是一种相对稳定的连接方式,但其加工工序相对烦琐,因此成本较高,但强度和垂直度较好。目前很多大型滤袋除尘设备的袋笼均采用此连接方式。

3)卡盘式:制作相配的正、负卡盘,焊接在两节袋笼上,如图4-26所示。


图4-26 卡盘式袋笼拼接

a)连接前 b)连接后

卡盘式二节或多节式袋笼现场安装步骤如下:

①先将下节底盖一端放在花板孔的滤袋内,在下节袋笼卡盘的负极离花板孔500mm左右时,一人双手握住下节袋笼本体,另一人握住中节袋笼本体,将带卡盘的正极的一端放在下节袋笼卡盘的负极上,保证卡盘正极的三个凸起物与卡盘负极的三个凹槽相互配合,使卡盘的正负极平面相互平行,下节的袋笼保持不动,中节袋笼向顺时针方向旋转90°,直至固定,没有松动。

②安装时不可两个平面不平行,只有两个或一个凸起物对在凹槽内,中节就开始顺时针方向旋转,这样不能将袋笼固定住,还会导致卡盘正极变形。

③在安装上节袋笼时,和安装中节的程序一样。在拆卸袋笼时:同样是一人固定中节袋笼,另一人拿袋笼的上节,向逆时针方向旋转,拿出袋笼。

(4)袋笼现场储存

要求摆放包装箱的地面要平整,不可有凸起物或凹陷的地方,不可重叠放置,要一只一只地摆放在地面上:应避免腐蚀性气体,并有防止雨淋和浸水的措施;产品要放在通风干燥、不受日晒的常温地带,与地面和墙壁的距离不小于300mm。
