如何安装反吹风袋或除尘器滤袋

1.除尘器的清理和检查

1)清理除尘器箱体及灰斗内的残留物,确认全部清扫干净。

2)确认箱体内所有焊接工作均已完成,切忌在滤袋安装后进行补焊,以防烧损滤袋。

3)花板和袋座(短管)上的焊缝保持连续焊接,确认无渗漏。

4)袋座及袋座上的凸环必须完整,并检查测量其尺寸的准确性。

5)袋座边缘的锐角应平整、光滑。

6)检查除尘器侧壁上是否有螺钉、尖锐的边角和凸起,特别是在滤袋全长过程之间的斜撑或横梁,对滤袋有无碰撞或磨损的影响。

7)检查上花板支座中心对准下花板短管中心(见图4-1),偏差保持1.5%以下,一般不大于15mm。每个箱体以检测四角的4条滤袋为准。

8)检查所有除尘器出入口阀门三通切换阀、反吹风风量调节阀的开关方向的正确性,及其启闭的严密性。

9)检查所有的入口和出口挡板,确保合理的气流分布。

10)确认反吹风管配置的正确性,反吹风机设置的必要性和正确性。

确认除尘器过滤风速、反吹风风量、反吹制度、反吹状态、反吹次数、反吹时间、反吹周期等的正确性。

2.吊杆的组装(见图4-2)

1)在吊杆的下部插入连接螺栓(U形螺栓),并拧上上部螺母

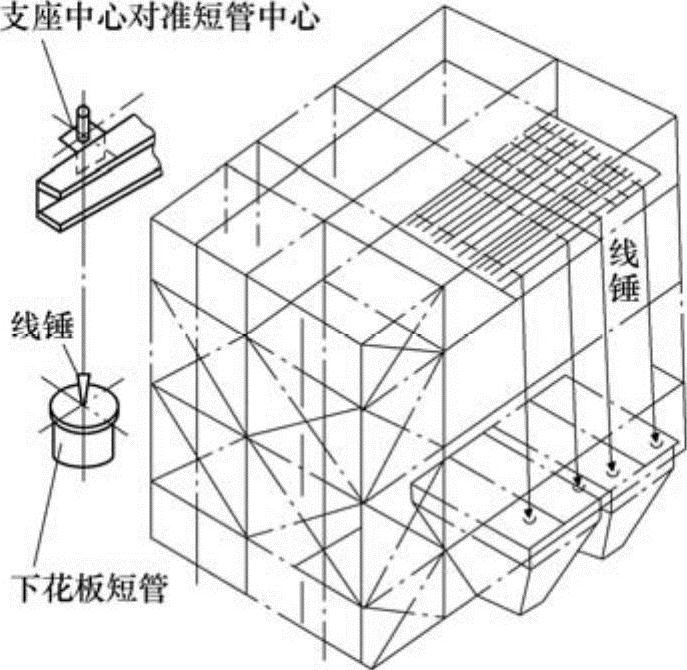

图4-1 上花板支座中心对准下花板短管中心的检查

2)然后与滤袋帽盖连接,U形螺栓插入罩孔内,并拧上下部螺母。

3)装好后,调定连接螺栓的高度,并加以固定。4)固定好后,将上部螺母紧固。

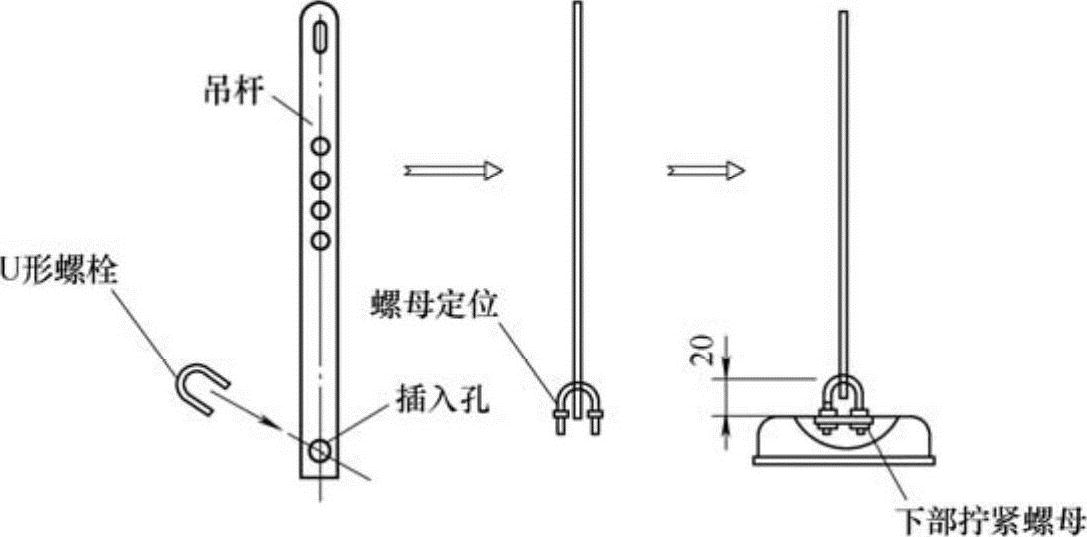

图4-2 吊杆的组装

3.滤袋、吊具、固定件的组装和配置

1)检查滤袋有无脱线、刮伤,应及时进行处理。直到确认滤袋在完好无损情况下,才允许安装。

2)吊具装配好后,将装好的吊具、固定滤袋用的卡箍及滤袋配置在下花板平台上。

3)在下花板的平台上,按每个滤袋室所需的数量,分配固定滤袋用的卡箍、滤袋及滤袋吊装用的尼龙绳(φ6~12mm,长约12m)。

4.滤袋装入管座

1)滤袋带有软线的一方是上部,没有露绳的一方(下方)与下花板短接管相连接,滤袋端部距下花板面为35mm(见图4-3)。

2)滤袋位置固定后,将滤袋卡箍装上。

3)滤袋卡箍应水平地紧固在袋座(短管)的凸缘下方,若卡箍紧固在凸缘上,就会影响紧固效果,产生漏气,安装时应特别注意。

4)装卡箍时,箍带顶端的凸出部位,一定要卡进箍带的槽内,然后将钩子挂在孔内张紧固定(图4-4)。卡箍紧固操作时,应注意不要使滤袋产生折损变形。

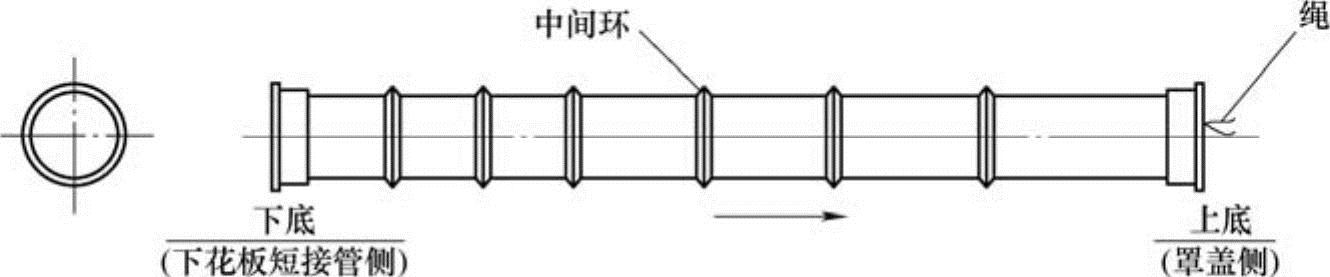

图4-3 滤袋外形

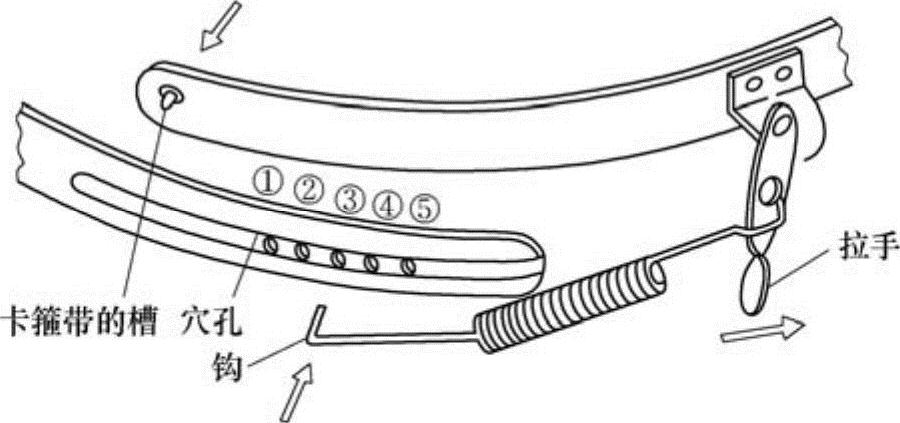

图4-4 卡箍结构

5)在滤袋上部安上滤袋帽盖,在离帽盖上部中心约600mm处,结上绳子,并保持水平。

6)滤袋的帽盖固定好后,将滤袋临时固定在下花板的袋座(短管)上(见图4-5)。

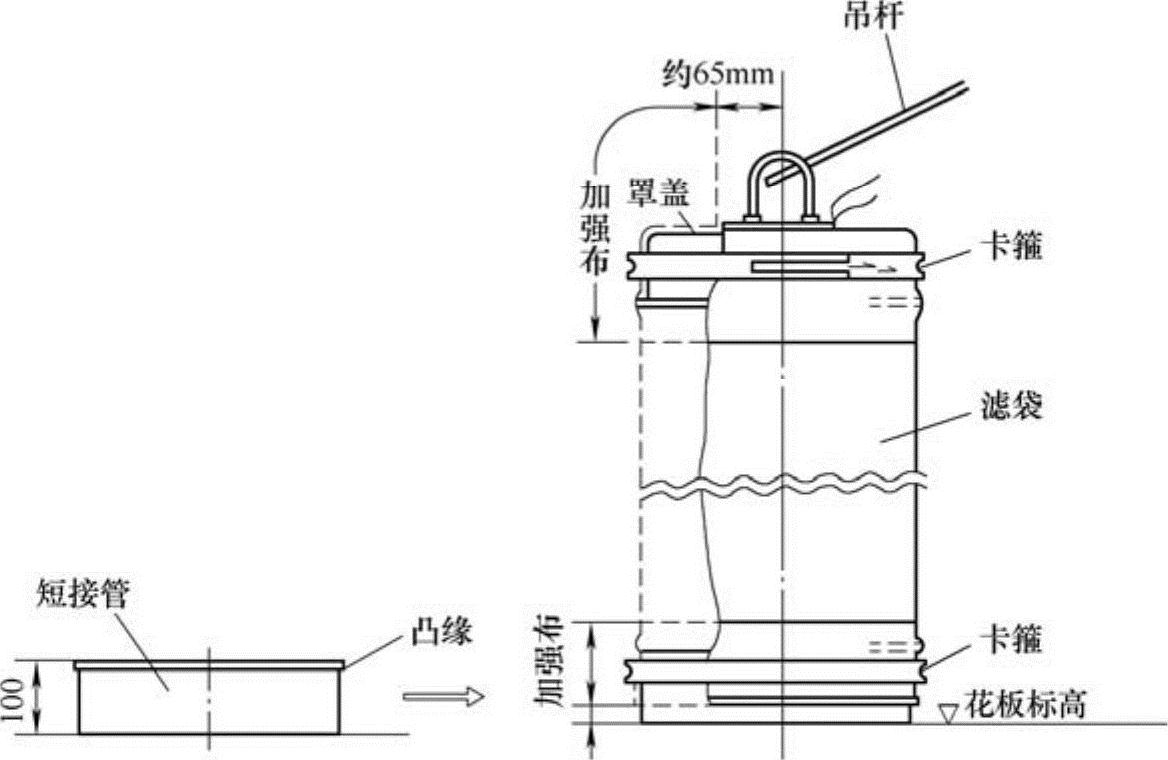

图4-5 组装后的滤袋

滤袋安装前的准备工作即告一段落。

5.滤袋的安装

(1)滤袋的起吊(www.daowen.com)

1)滤袋装配完全结束后,装入滤袋吊绳,将装入的吊绳临时固定上,并尽量使滤袋的缝线位置面对走道。

2)将弹簧套入上花板的吊滤袋的底座内,并把吊绳穿过弹簧放下(见图4-6),放至下花板,并与吊杆用活节系牢(注意,绳头不大于φ24mm),然后按信号员指示起吊(见图4-7)。

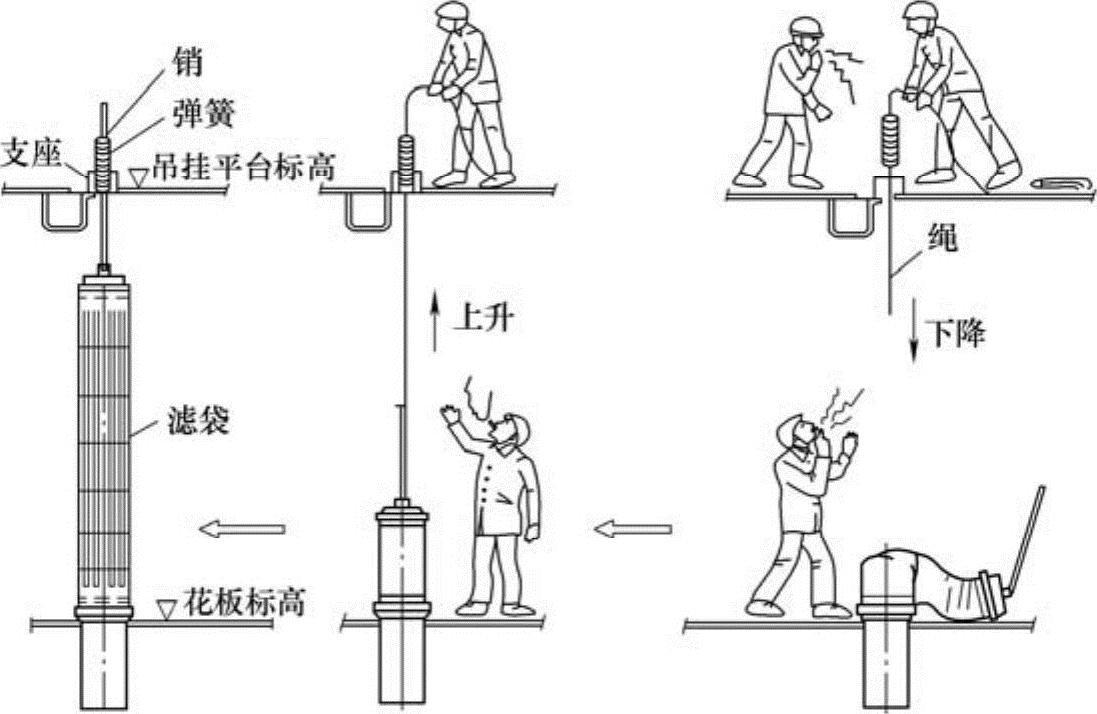

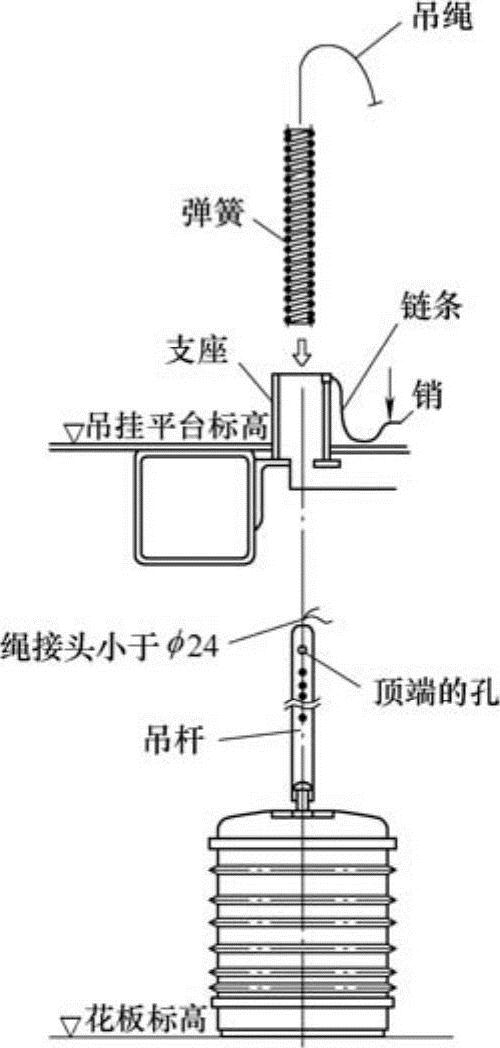

图4-6 滤袋的吊装


图4-7 滤袋的吊装指挥

3)滤袋起吊后,要先确定无翘曲。再稍稍拉紧,按原样将销子插入支座上部的吊孔内,并进行临时固定。此时,应注意滤袋使其垂直缝线部分不产生扭曲。

同时,由于销子易丢失,故要防止销子落下。应预先将其连接在支座上,并进行结扎(图4-8)。

4)拉平固定时,应充分注意不要把滤袋弄破,或使卡箍弄倾斜。

(2)滤袋的固定

1)油压固定采用“油压千斤顶”(张紧滤袋的专用工具)和吊秤(弹簧秤),绷紧、调整“油压千斤顶”拉紧吊杆后,在吊杆的孔洞上插入销子,进行固定(见图4-9)。

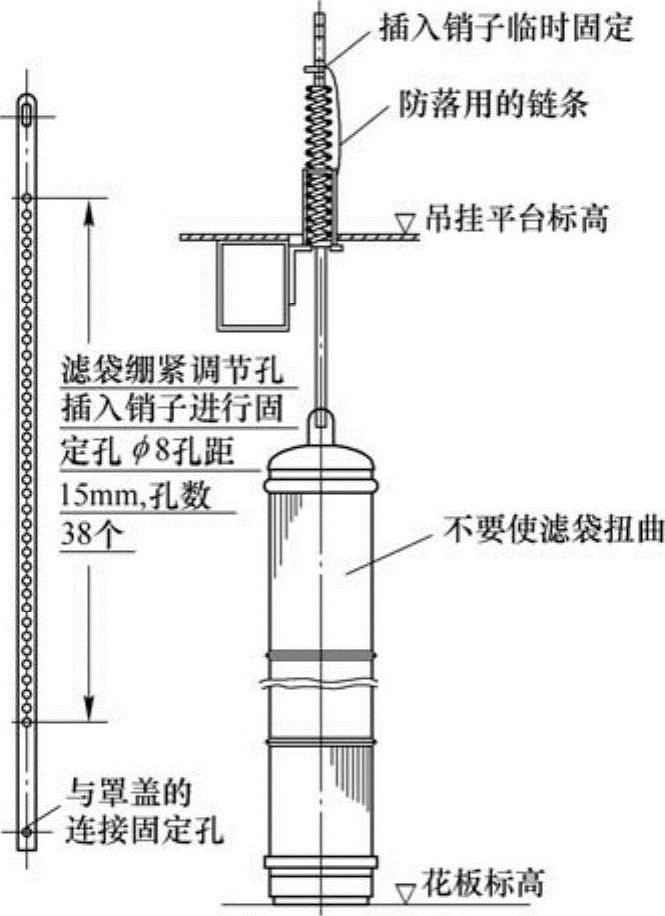

图4-8 吊杆及销子的固定

2)滤袋吊挂的张力

φ5″×14′(φ127mm×4.3m)张力为10~16kg。

φ8″×22′(φ200mm×6.7m)张力为18~27kg。

φ12″×33′(φ300mm×10m)张力为23~36kg。

3)绷紧、调整“油压千斤顶”的操作步骤:

①将“油压千斤顶”上部的压拔阀慢慢放松(向左拧转),从上部压下,使千斤顶柱活塞的行程为最小。

②将“油压千斤顶”下部的固定件压在弹簧上面,并将钩子挂在吊杆最顶端的孔洞内,要使固定件面上留有切口,以供销子插入用。

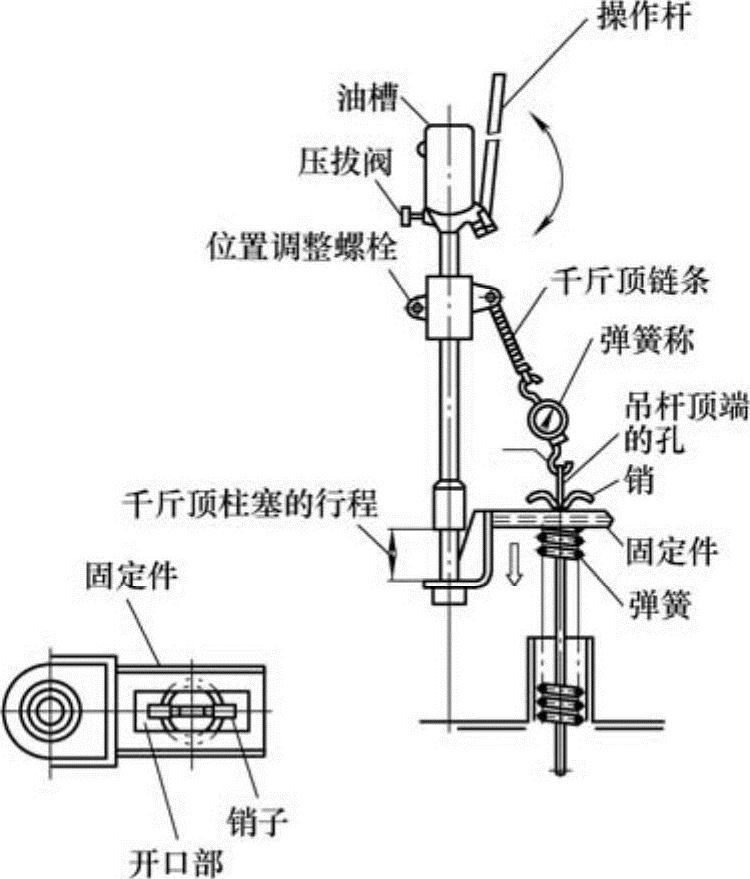

图4-9 “油压千斤顶”拉紧吊杆

③将压拔阀向右拧转,拧紧后,摆动操作杆。

④在弹簧稍微压缩后,取下销子,摆动操作杆。当吊秤的刻度指吊秤向25~35kg之后,将销子插入吊秤下的吊杆孔内,固定在弹簧上面。

吊杆上销子位置的固定,是当吊秤指在25~35kg时,再操作操作杆,加上40~50kg(即所需的张紧力)后,再插入销子,以决定销子的位置。

⑤插入销子后,当将压拔阀慢慢摆动(向左拧转),千斤顶柱活塞就下降,使弹簧的荷重达到稳定。

⑥从吊杆上取下钩子,移开千斤顶,固定即结束。

⑦“油压千斤顶”使用后,必须关闭压拔阀。

4)滤袋的固定全部结束后,检查滤袋上、下部的卡箍安装、滤袋扭曲、张紧等状况,以确保滤袋的垂直度达到>1~2‰(最大>15mm)。

5)对于化纤滤袋,由于滤料存在一定的“延伸率”。为此,滤袋在安装完毕2~3天后,用张力测试仪检查弹簧的压缩长度、滤袋的张紧力,必要时再重新调整滤袋的张紧力,使之达到标准值,进行滤袋的张紧力“二次(再次)张紧”。以防由于滤袋的延伸,减少了滤袋的张紧力,造成滤袋的摆动、摇晃,导致相互碰撞、摩擦,影响滤袋的使用寿命。

对于玻纤滤袋,由于其“延伸率”极小(玻纤滤料的“断裂延伸率”仅为3%),可不必进行“二次(再次)”张紧。

6.扁滤袋的安装

1)利用重物将新滤袋向下放入,如图4-10a所示。

2)将三个内框架连续在一起,同时放入并注意框架左右别钩住,如图4-10b所示。

3)在两个根绳带(缝入的)中间放入密封环(滤布搭接部分最好位于中间),如图4-10c所示。

4)将内框架向下压,用锤子轻轻敲打密封环的同时,把它固定在滤袋框架法兰盘上。

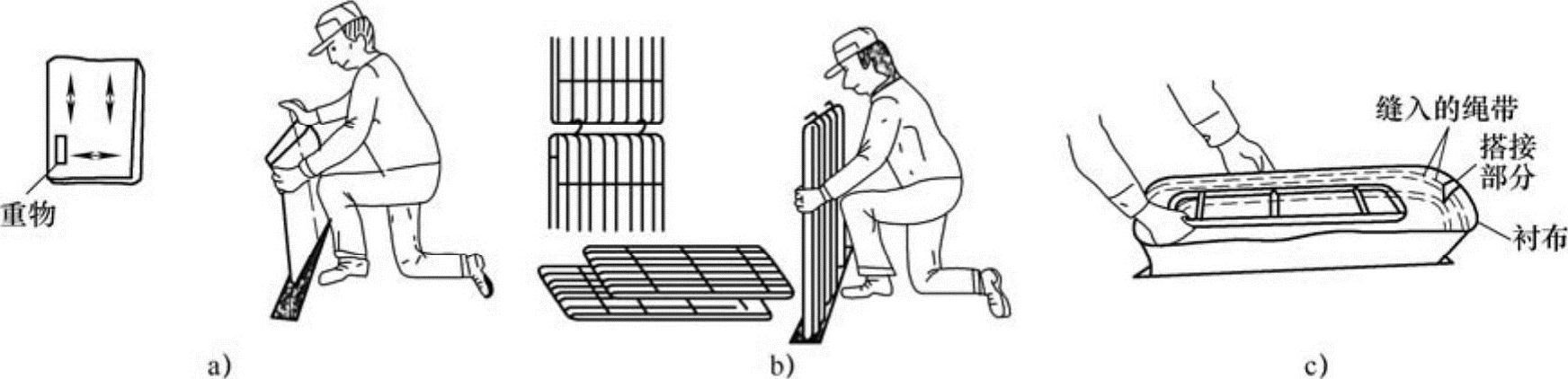

图4-10 扁滤袋安装方法

a)放入滤袋 b)放入框架 c)放入封环
