伴热方式选择与实施方法

1.伴热的意义

伴热的意义是利用热线(电缆、蒸汽管、热水管)产生的热量来补偿除尘设备(或管道)散失到环境的热量,以此来维持设备温度。伴热和加热不同,伴热是用来补充被伴热装置在工艺过程中所散失的热量,以维持介质温度。而加热是在一个点或小面积上高度集中负荷使被加热体升温,其所需的热量通常大大高于伴热。

2.伴热方式

伴热方式分为重伴热和轻伴热。为保障设备、管道和仪表内的流体物料处于正常工作状态,应当根据其特性,确定相应的伴热方式。当测量腐蚀性或热敏性强、易分解的物料时,不允许将伴热管紧贴于仪表及测量管道。

(1)重伴热重伴热是指伴热管直接接触设备、仪表及测量管道,如图3-26b、d所示。

(2)轻伴热轻伴热是指伴热管不直接接触仪表及测量管道,在它们之间加一层石棉板隔离开,如图3-26a、c所示。

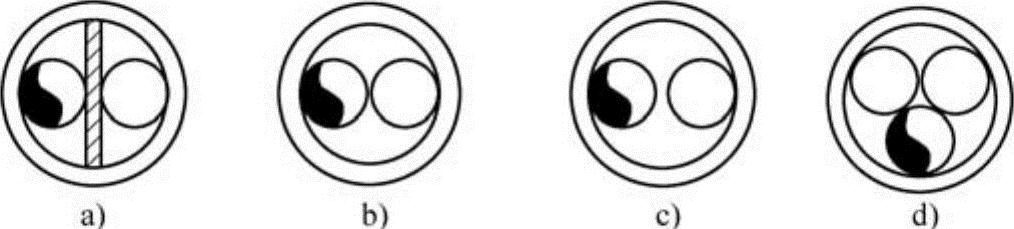

图3-26 伴热结构图

a)、b)、c)单管伴热d)多管伴热

3.热损失设计计算

(1)伴热管道的热损失由下式计算:


式中 Qg——单位长度管道的热损失(W/m);

Ty——维持管道或平面的温度(℃);

Td——环境温度(℃);

λ——保温材料制品的导热系数[W/(m·℃)];

Di——保温层内径(管外径D外)(m);(www.daowen.com)

Do——保温层外径(m);

1.3——安全系数

α——保温层外表面向大气的散热系数[W/(m·℃)]。

散热系数(α)与风速(v)有关。可用下式计算:


式中 v——大气风速(m/s)。

(2)平壁热损失用下式计算:


式中 Qp——平壁热损失(W/m2);

δ——保温层厚度(m);

1.3——安全系数;

其他符号同前。

4.伴热产品选型

1)对蒸汽和热水伴热要根据热损失和介质温度计算伴热管长度,而后进行系统布置设计。

2)对电伴热通常根据厂商样本进行选型。

5.系统布置设计要根据管道长短,伴热面积大小进行布置设计
