1.常用滤料性能见表1-13。

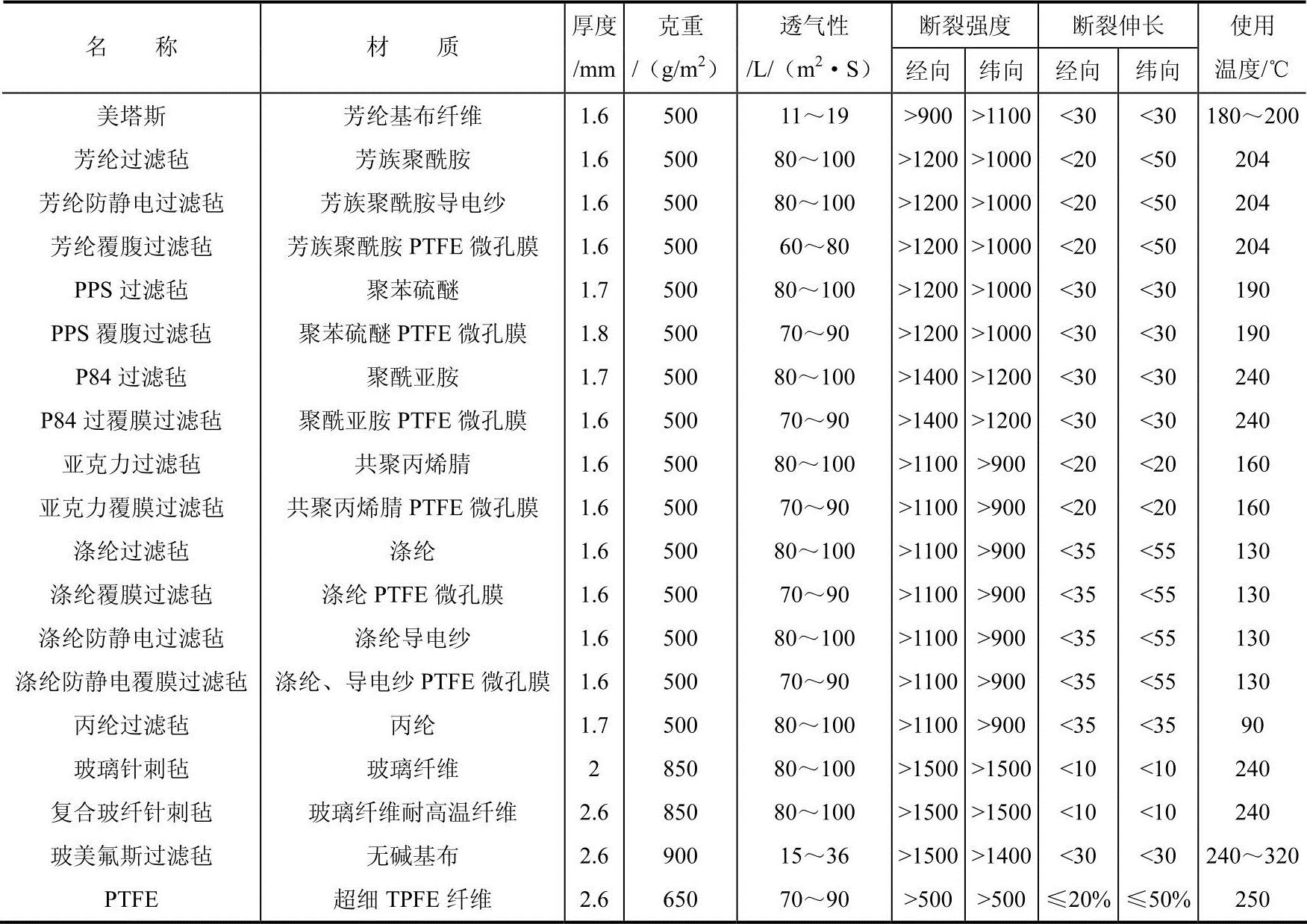

表1-13 针刺毡性能指标

DGF覆膜滤料的孔径分别为0.5μm、1μm、3μm、（一般指平均孔径），以适应不同粒径的粉尘和物料。表1-14是该系列覆膜滤料的性能。

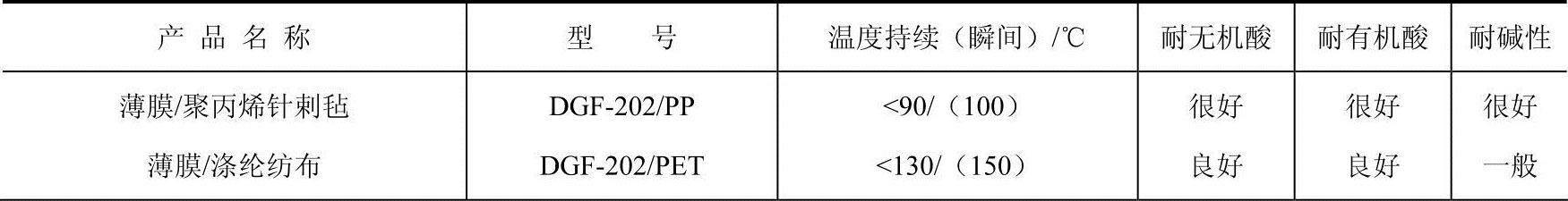

表1-14 DGF覆膜滤料基本性能

（续）

2.滤筒用滤料

白云滤筒的滤材主要分为常温滤材及高温滤材两大部分。

常温滤筒的滤材主要是纺粘法生产的聚酯无纺布作基材，经过后整理加工而成。该部分滤材义分为6大系列产品。普通聚酯无纺布系列；铝（AL）覆膜防静电系列；防油、防水、防污（F2）系列；氟树脂多微孔膜（F3）系列；PTFE覆膜（F4）系列；纳米海绵体膜（F5）系列。

高温滤筒的滤材适用于生产滤筒，在150～220℃的温度下还能够使滤筒上的折棱保持足够的挺度，并且长期工作不变形。目前所用的材质有芳纶无纺布及聚苯硫醚无纺布两大系列。

常用型号性能见表1-15。

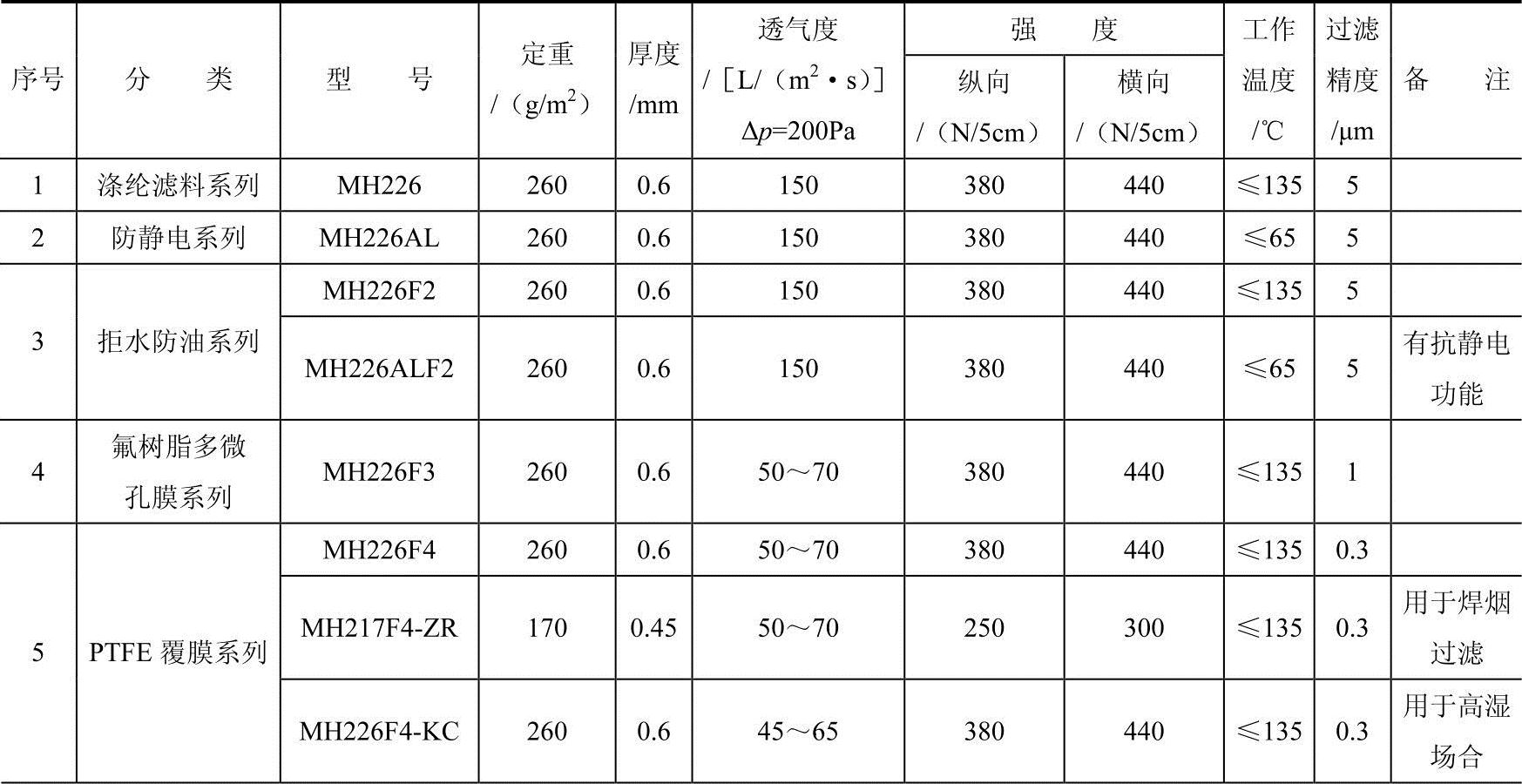

表1-15 常用滤筒的滤材主要型号性能表

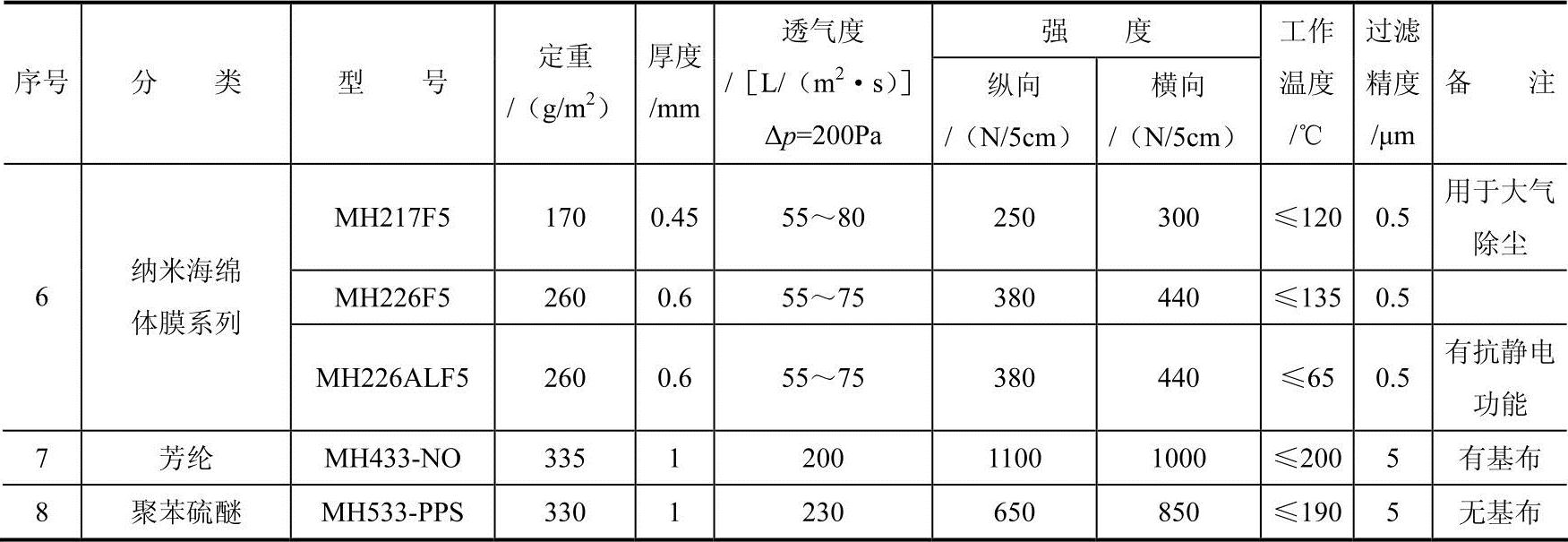

（续）

3.塑烧板滤芯

塑烧板滤芯是一种塑烧波纹过滤板，用于塑烧板脉冲除尘器，是表面过滤刚性滤料。

塑烧板由几种高分子化合物粉体经特殊的结合剂结合后，再经铸型、烧结，形成一个多孔母体，而后在母体表面的空隙里填充一层氟化树脂，再用特殊粘合剂加以固定而制成的。塑烧过滤板的母体基板，厚约5mm，在其内部，经过对时间、温度的精确控制烧结，形成大约40～80μm的均匀孔隙，而后由氟化树脂填充涂层处理，使表面孔隙达到4～6μm。(www.daowen.com)

塑烧板外形具有手风琴箱般的波浪形，类似于菱形扁袋，展开后相当于同等尺寸平面的3倍，过滤面积大。内有8～18个空腔，作为净气及清灰气流的通道。波浪形外表及内部空腔的筋板，具有足够的强度，无需钢制骨架支撑就能保持塑烧板的刚性。

根据所用材质的不同，塑烧板有SL-70、SL-110、SL-160三种规格，可耐温度分别为70℃、110℃、160℃。还有预先在高分子化合物粉体中加入易导电物质而制成的抗静电型塑烧板。塑烧板性能、尺寸见表1-16。

表1-16 塑烧波纹板的性能及尺寸

其特点是除尘效率很高，排放质量浓度低于10～20mg/m³，甚至更低。表面光滑、易清灰，阻力在1500Pa以下（初滤阻力大，但很快趋于稳定）。突出优点是对于处理湿度较高甚至对冷凝结露的高温烟气和吸湿性很强的粉尘有很好的效果。如处理轧钢厂精轧机钢条切割所产生含水含油率高（最大含湿量12g/m³）的含尘气体，效果很好。四台JSS塑烧板除尘器除尘效率经测试，排放质量浓度分别为1.2～19.5mg/m³。过滤面积大，使用寿命长（刚性结构），约为布袋寿命的8倍以上。不足之处是价格较高，自身阻力高，过滤风速1m/min时，自身阻力达500～600Pa。

4.烧结不锈钢纤维毡

烧结不锈钢纤维毡滤料具有耐高温、滤尘效率高、阻力小等特点，采用非织造技术成网由多层不同丝径组合后经高温烧结而成。耐高温，可在600℃下长期使用，短期最高使用温度达650℃。经西北有色金属研究院研制的烧结不锈钢纤维毡，对过滤精度为20μm100mm×10mm×0.62mm的试样进行测试，其抗拉强度及伸长率见表1-17。不锈钢纤维毡的过滤性能见表1-18。

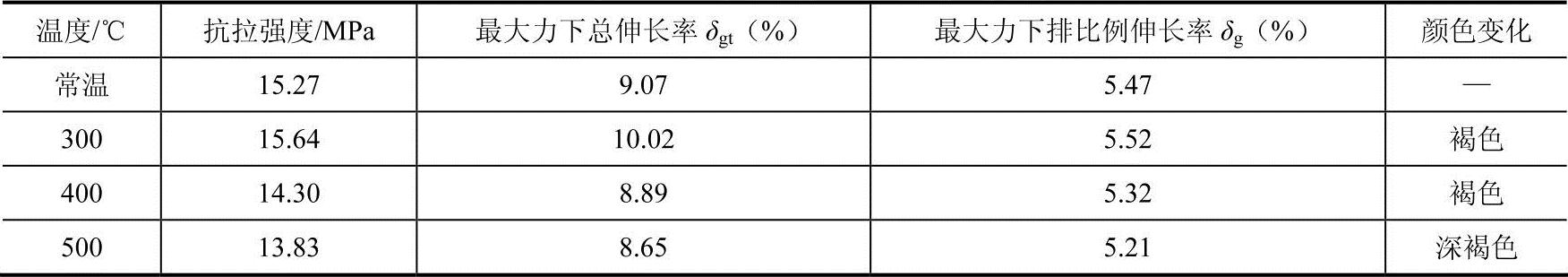

表1-17 不同温度下不锈钢纤维毡抗拉强度及伸长率

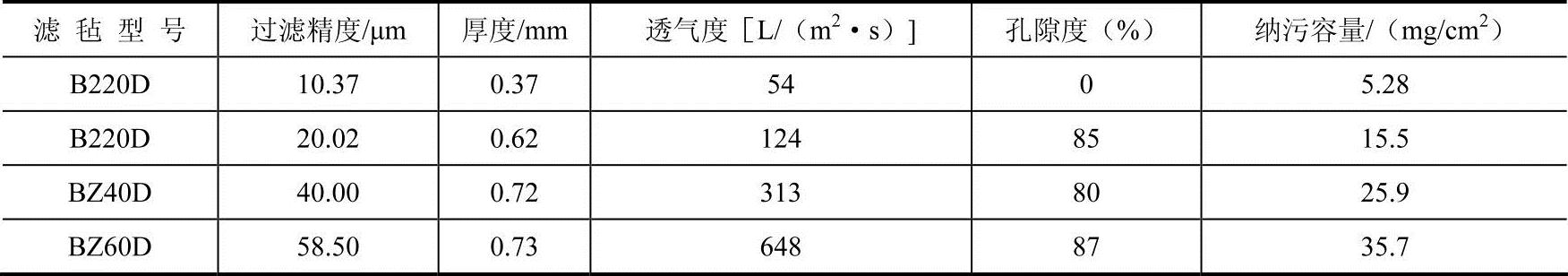

表1-18 不锈钢纤维毡过滤性能

注：透气度是在200Pa压力下测定的，介质为空气。

不锈钢纤维毡的特点：

1）过滤精度高。特殊工艺使孔径分布范围变小，过滤精度为10～100μm。

2）耐蚀性。有良好的耐大气腐蚀性，在硝酸、碱有机溶剂中完全不腐蚀，但在盐酸、硫酸等还原的酸类中耐蚀性较差。

3）抗静电。良好的导电性使之具有永久抗静电能力。

4）经折叠后过滤精度不改变。长期（不论多久）使用，不会出现“掉渣”现象；抗热、振，可采用振动方式清灰，克服了陶瓷滤管怕热、振的缺点；用美国牌号316L不锈钢纤维烧结而成的毡无磁性。

5）可再生。独特的纤维层组合易用于反吸风清灰，脉冲清灰，同时也可用灼烧物清灰。

6）可防止“糊袋”。对油水粘结性差。
