1.滤料纤维及分类

滤料纤维的品种很多，如图1-53所示，可以分为天然纤维、普通合成纤维、高性能纤维、玻璃纤维和金属纤维等类别，每一个类别又可分为若干种。

2.滤料纤维特性

（1）聚酯（涤纶）

聚酯在环保领域应用广泛，尤以涤纶针刺过滤毡的应用为甚，是袋式除尘器使用的主要滤料。聚酯的特点是：常温性能好，能连续在130℃下工作；弹性回复性能好，强度为3.52～5.28CN/dtex，断裂伸长率30%～40%；其耐磨及耐热性能优于尼龙，强度较高，在150℃空气中加热1000h稍有变色，强度下降不超过50%；耐酸和弱碱，化学性能稳定。聚酯是热塑料纤维，能压光、烧毛，但聚酯不耐强碱，容易水解。

（2）聚酰胺（锦纶）

其强度高，耐磨性能优于天然纤维；表面光滑，弹性好，耐连续的屈曲；耐碱，但不耐浓酸。尼龙的极限使用温度为90～95℃。

（3）美塔斯

美塔斯具有良好的耐温性能及化学性能，可在200℃干燥条件下连续运行，耐折，耐磨，耐酸性能强于尼龙，它能耐氟化物。在常温下耐碱性强，但在高温下则易被溶解。但美塔斯属水解性纤维，当烟气中水分含量大于20%、遇高温或化学成分（尤其是SO_x）时，美塔斯会很快发生水解。

（4）聚丙烯（丙纶）

它在合成纤维中是最轻的，也是比较便宜的一种，强度相当于尼龙和涤纶。聚丙烯限氧指数为19，能在90℃下潮湿环境里连续运行而不改变其性能，软化温度为150℃。聚丙烯具有良好的耐酸、碱性能，耐磨性好，弹性回复率高，具有比涤纶纤维更加优异的耐酸、碱性能及较低的软化点，且耐一般有机溶剂，是一种优良的热塑性纤维，后处理效果好：但聚丙烯耐氧化性能弱，且耐热性能较差，容易受光、热等影响而产生分解，大多数情况下会因氧化而降解。

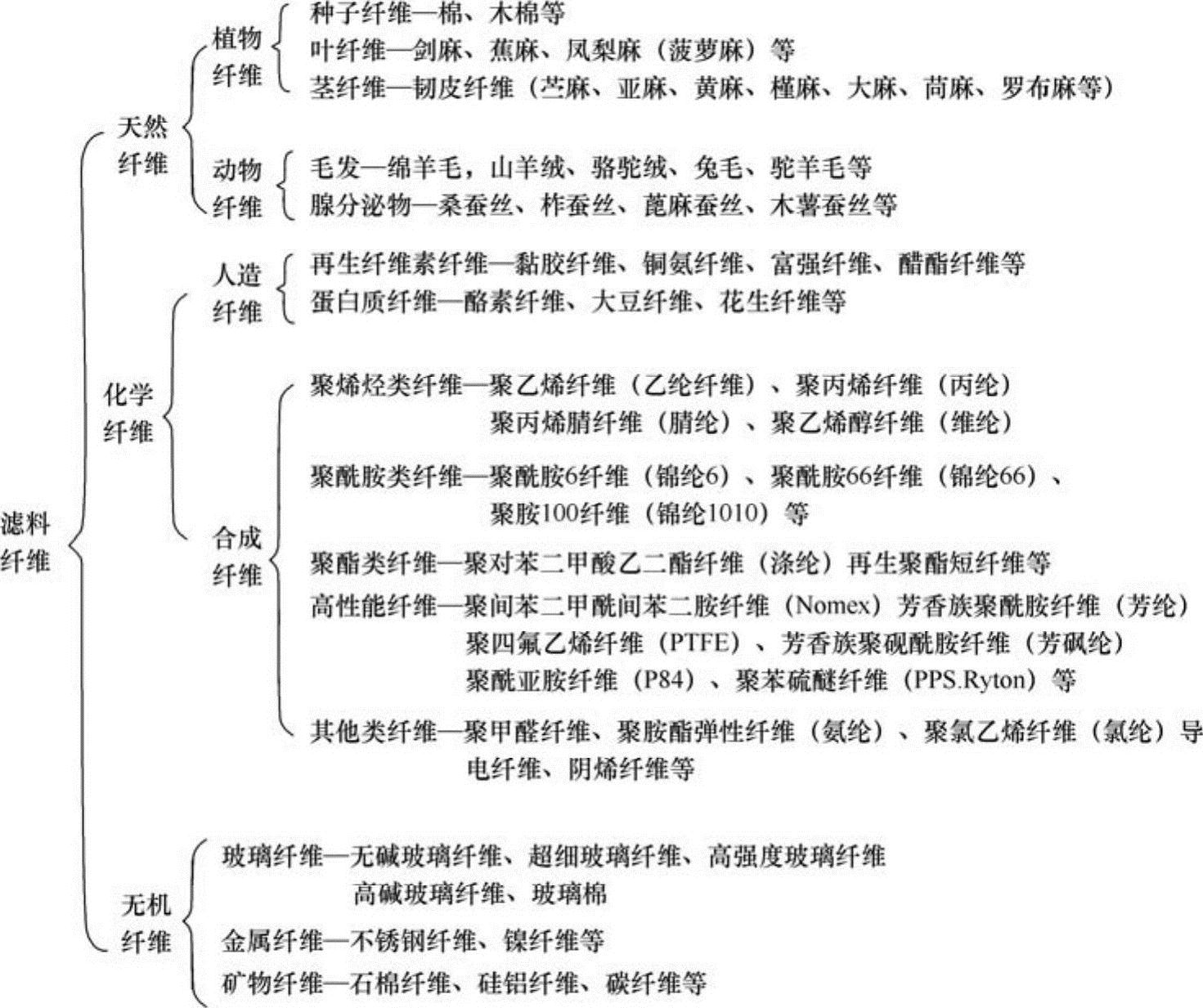

图1-53 滤料纤维分类

（5）聚丙烯腈（腈纶）(www.daowen.com)

其耐磨性不如其他合成纤维，强度也较低，其耐热不如涤纶。试验证明，它能在125℃热空气下维持32天强度不变。能耐酸，但耐碱性较差。

（6）聚丙烯腈均聚体（亚克力）

丙烯腈均聚体不会水解，在温度低于125℃时，对有机溶剂、氧化剂、无机及有机酸具有良好的抵抗力。丙烯腈均聚体不是产自缩聚型聚合体，常用来取代有水解问题的纤维，即在低温、潮湿及有化学腐蚀的场合来取代聚酯。而丙烯腈的共聚物不耐水解，所以不能在过滤用途中用它来取代均聚体。

（7）聚苯硫醚（Ryton）也叫PPS

聚苯硫醚纤维是一种耐高温合成纤维，具有优异的耐热性能，熔点285℃，常用温度190℃，瞬间耐温可达230℃。此外，它具有优良的阻燃性，限氧指数34～35，正常大气条件下不助燃；其化学性能与尺寸的稳定性等也相当优异，能抵御酸、碱和氧化剂的腐蚀（仅次于聚四氟乙烯纤维），可以在恶劣的工况下保持良好的过滤性能，并达到理想的使用寿命；PPS纤维最突出的优点是不会水解，可在潮湿、腐蚀性环境下运行；但PPS的抗氧化性能差，当O₂含量达到12%时，操作温度应小于140℃，否则PPS会因氧化而迅速降解。

（8）聚亚酰胺P84

P84纤维具有优良的耐高温性能，可在260℃下连续运行，瞬间工作温度可达280℃。P84纤维很细，其纤维表面积大，孔隙微小，粉尘只能停留在滤毡表面。而不能穿入毡中，清灰需要的压力小，运行阻力低，滤饼脱除效率得以明显改善；P84纤维具有较强的阻尘与捕尘能力，并能捕获微小粉尘，从而提高了过滤效率；由于P84纤维的不规则截面，纤维具有较强的抱合缠结力，与玻璃纤维相比，P84纤维的化学性能、强度、耐磨折性、使用寿命等显著提高；但P84纤维不耐水解。

（9）聚四氟乙烯（Teflon，也叫PTFE）

聚四氟乙烯纤维是当今化学性能最好、抗水性、抗氧化能力最强的纤维。它具有优良的高温及低温性能，熔点327℃，瞬间耐温可达300℃；该纤维还具有良好的过滤效率及清灰性能，阻燃性好、阻力低、使用寿命长，但价格昂贵。

（10）玻璃纤维（Glass）

玻璃纤维是无机纤维中应用较广的一种，它高温性能突出且价格低廉。玻璃纤维还耐腐蚀（除氟氢酸外，能抵抗大部分酸，但不耐强碱及高温下的中碱）；其抗拉强度很高，但不耐磨，性脆，耐曲挠性能差。工业上使用的玻璃纤维滤料一般都经过改性处理，它的表面光滑，其流体阻力小，容易清灰，因此得到广泛地应用。

（11）金属纤维

金属制成的纤维，特点是耐温可达500℃，其导电性最好，又可洗刷，使用寿命长。不锈钢纤维的商品名为450。
