脉冲袋式除尘器由框架、箱体、滤袋、清灰装置和压缩空气装置、差压装置和电控装置组成，如图1-48所示。脉冲袋式除尘器与其他袋式除尘器的主要区别是清灰装置。

1.框架

脉冲袋式除尘器的框架由梁、柱、斜撑等组成，框架设计的要点在于要有足够的强度和刚度支撑箱体、灰重及维护检修时的活动荷载，并防范遇到特殊情况如地震、风雪灾害不致于损坏。

2.箱体

脉冲袋式除尘器的箱体分为滤袋室和洁净室两大部分，两室由花板隔开。在箱体设计中主要是确定壁板和花板，壁板设计要进行详细的结构计算，花板计算除了参考同类产品外基本是凭设计者的经验。

花板是指开有大小相同安装滤袋孔的钢隔板。在花板设计中主要是布置滤袋孔的距离，该间距与袋径、袋长、粉尘性质、过滤速度等因素有关。例如，某台除尘器，其袋中心距离壁板是250mm，喷吹管上喷吹孔距离是20mm，袋直径160mm，长度6m。由于袋与袋之间距离只有40mm，滤袋底部相互碰撞磨损，在运行数月内部分滤袋底部破裂。

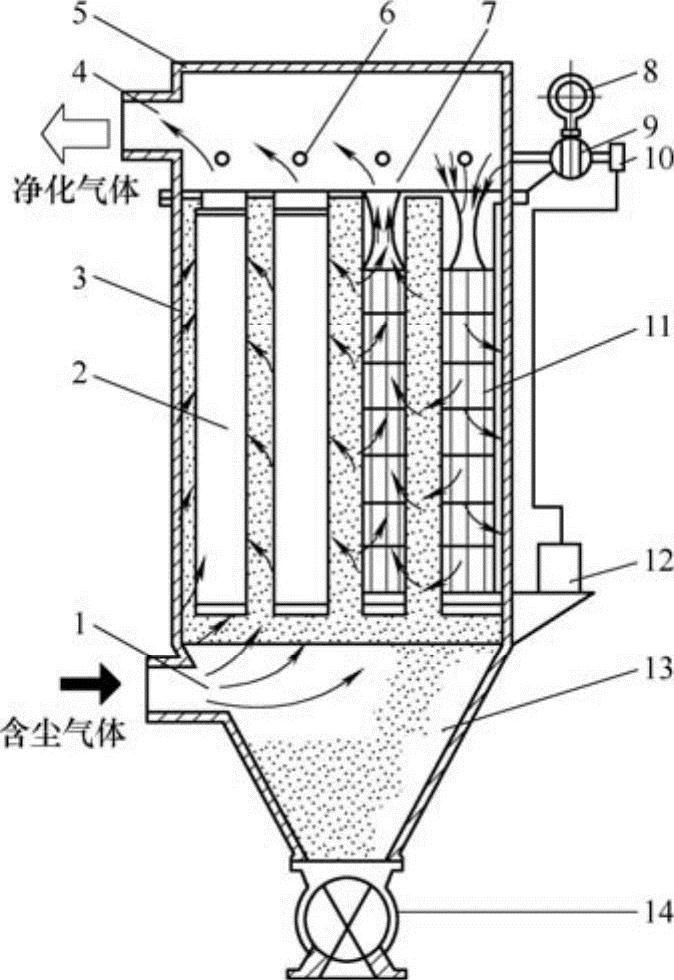

图1-48 脉冲袋式除尘器

1—进气口 2—滤袋 3—中部箱体 4—排气口 5—上箱体 6—喷射管 7—文氏管 8—空气包 9—脉冲阀 10—控制阀 11—框架 12—脉冲控制仪 13—灰斗 14—排灰阀

如果袋与袋之间的距离太靠近，不但会产生以上问题，还会令箱体内气流上升速度太快，导致烟气排放量增加，滤料的局部过滤负荷太高和清灰力度不足。(www.daowen.com)

根据经验，袋与袋之间的边缘根据滤袋长度、气流上升速度综合考虑后设计，至少大于滤袋直径的2/5（不小于40mm）。上例中应把喷吹管上的滤袋数量从16条减少到14条，每个袋长度增加到6.9m，喷吹孔距离增大到280mm，除尘器的过滤面积和壳体尺寸不变。这样设计更合理可靠。

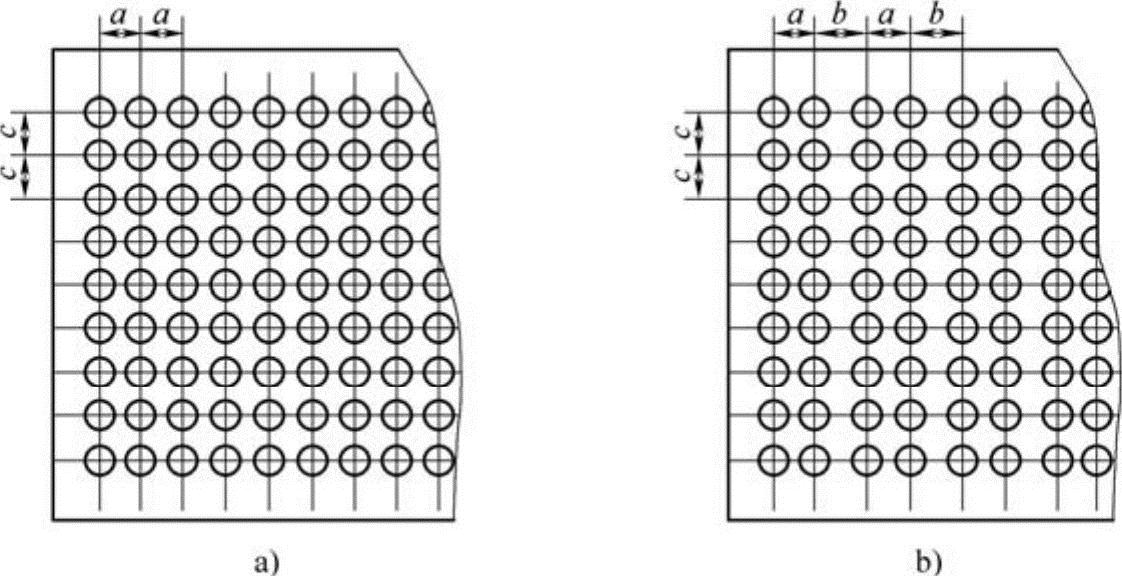

图1-49是两种花板的示意图。花板孔均匀布置适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。

花板设计注意事项：

1）花板既要承受系统负压，又要承受滤袋、粉尘层及袋笼的重量，花板如有变形可能影响滤袋的垂直度及袋口处的密封效果，设计在花板下部应做加强处理。

2）除尘器花板应光洁平整，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔径周边要求光滑无毛剌，用弹性胀圈固定滤袋的花板孔径公差为⁺_-00.3m。

图1-49 花板示意图

a）均匀布置 b）疏密布置

3）花板孔径加工后安装位置与理论位置偏差应小于1.5mm。平面度偏差不大于花板长度的2/1000。
