反吹风袋式除尘器如图1-27所示，由箱体、框架、反吹机构、走梯平台、控制装置等部分组成，其结构特点如下：

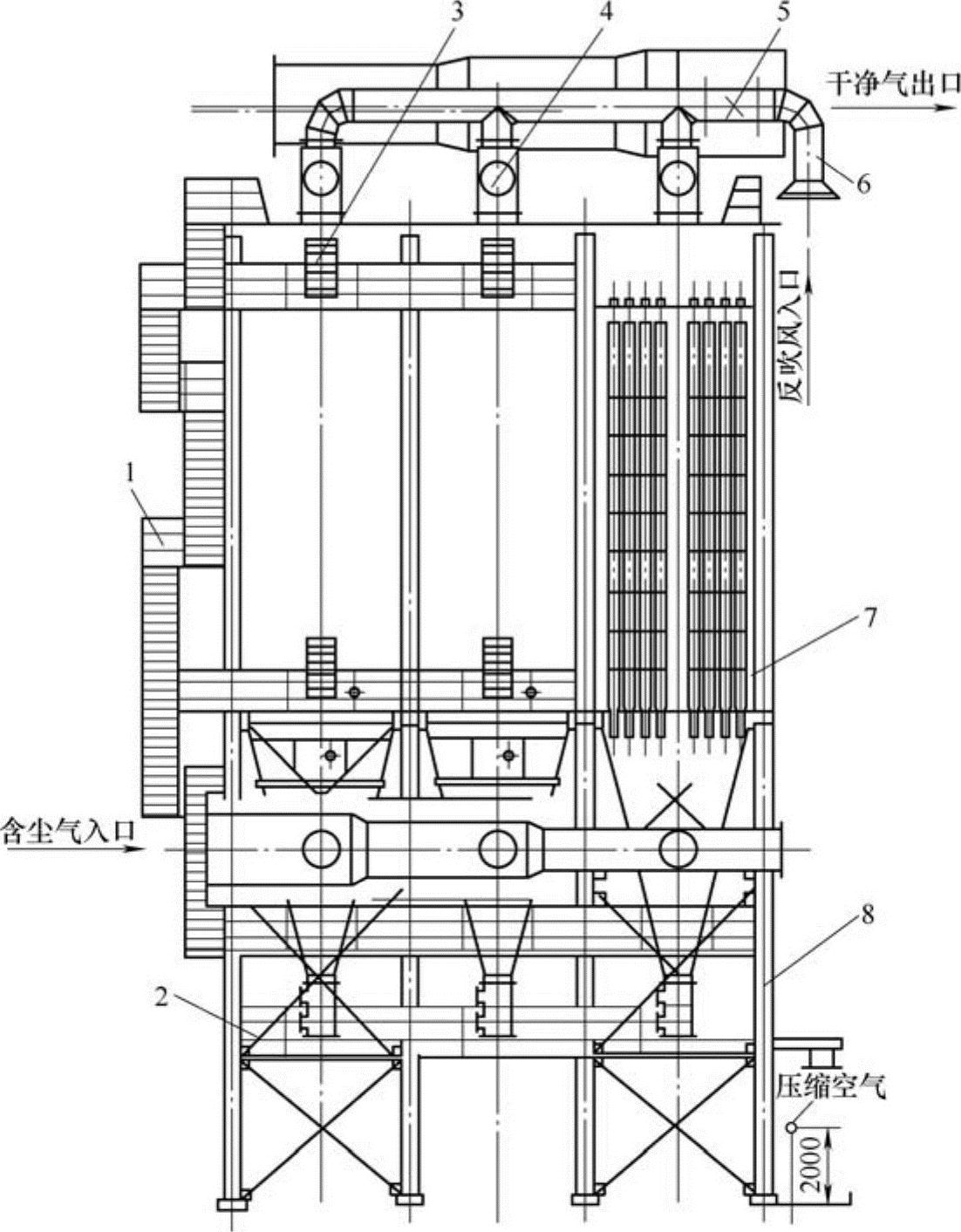

图1-27 反吹风袋式除尘器结构

1—走梯 2—平台 3—检修门 4—三通换向阀 5—气动密封阀 6—反吹机构 7—箱体 8—框架

1.滤袋室的布置

（1）袋室的分室

反吹风袋式除尘器为了在清灰时仍然工作，采用将除尘器分为若干小室，实行逐室停风反吹。分室时，4～8室为单排布置，6～20室采用双排布置。

（2）袋室的布置

滤袋室的布置首先必须满足过滤面积的要求。在过滤面积满足要求的前提下，主要考虑在维修方便的条件下尽量使滤袋布置紧凑，以减少占地面积。

一般，滤袋的中心距如下：

1）φ200mm滤袋，中心距取250～280mm；

2）φ25mm滤袋，中心距取300～250mm；

3）φ300mm滤袋，中心距取350～400mm。

滤袋的排数按滤袋的直径大小确定，当袋室中间有检修通道时，对于φ200mm直径滤袋，一般不超过三排。对于φ300mm直径滤袋，则不超过两排。当滤袋室两侧设有检修通道时，滤袋排数可采用四排或六排。每排滤袋横向根数，可根据实际需要确定。检修通道通常取300～600mm（滤袋间净距离或滤袋到壁板净距离）。

回转反吹风袋式除尘器采用圆形滤袋室，由于圆形滤袋室的结构强度比方形大，结构简单，一般可不要框架结构。更主要的是圆形室便于回转臂旋转清灰。采用矩形滤袋室时布置如图1-28所示。图1-28a为仅设边部通道，b为在中间和边部均设有通道。

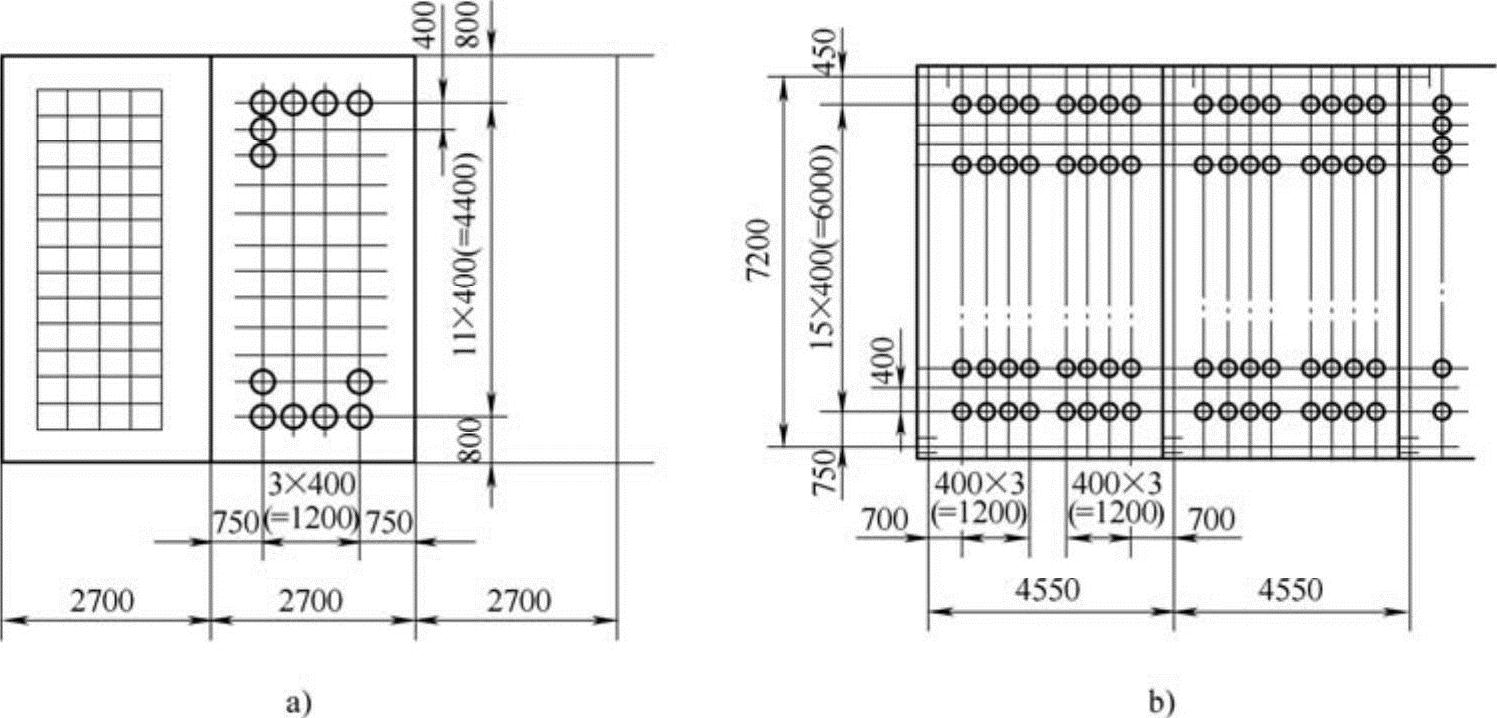

图1-28 矩形袋式除尘器布置

a）仅设边部通道 b）设中间和边部通道

（3）滤袋尺寸

滤袋尺寸主要是确定直径和长度。

滤袋直径。滤袋直径一般都在φ100～400mm范围内。内滤式滤袋的长度按滤袋长度与直径的比即长径比确定。长径比一般可取（5～40）:1，常用的为（15～35）:1。长径比取高值时，可使除尘器高度增加，减少占地面积。

滤袋长径比除考虑平面布置，还应考虑到袋口风速。因为对于一定直径的滤袋，滤袋越长，每根滤袋的风量越大，气流上升速度大，滤袋粉尘不容易降落下来，从而造成对滤袋的磨损。锅炉除尘袋口风速取1～1.2m/s。

滤袋长径比（L/D）与袋口气速的关系为

式中v_r——袋口风速（m/s）；

v_c——过滤风速（m/s）；

L——滤袋长度（m）；

D——滤袋直径（m）。

2.灰斗(www.daowen.com)

反吹风袋式除尘器的灰斗与其他型式除尘器灰斗有3点不同。一是装在灰斗上的花板要设防涡流接管（见图1-29），对进到滤袋的气流进行导流；二是在灰斗的下部设防搭棚板（见图1-30）预防灰斗粉尘出现搭桥现象。三是反吹风袋式除尘器灰斗的卸灰阀应采用双层卸灰阀，以防卸灰阀漏风造成反吹风清灰效果欠佳。此外，有经验的设计者往往把灰斗进气口对面的壁板加厚，避免浓度高或磨损性强的粉尘把该处的壁板磨坏影响使用。

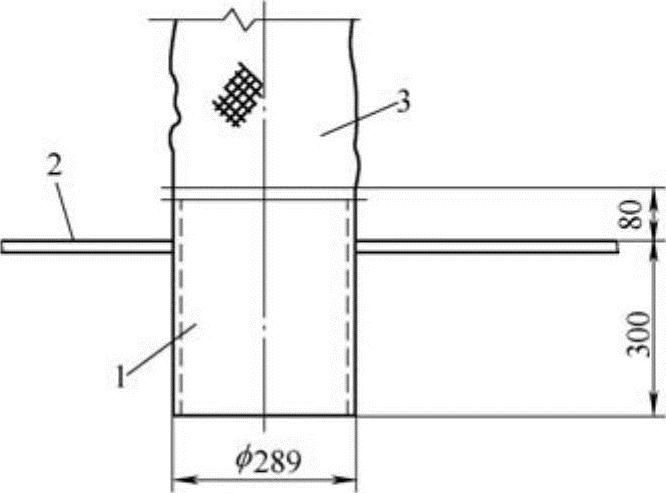

图1-29 袋口防涡流接管

1—防涡流短管 2—花板 3—滤袋

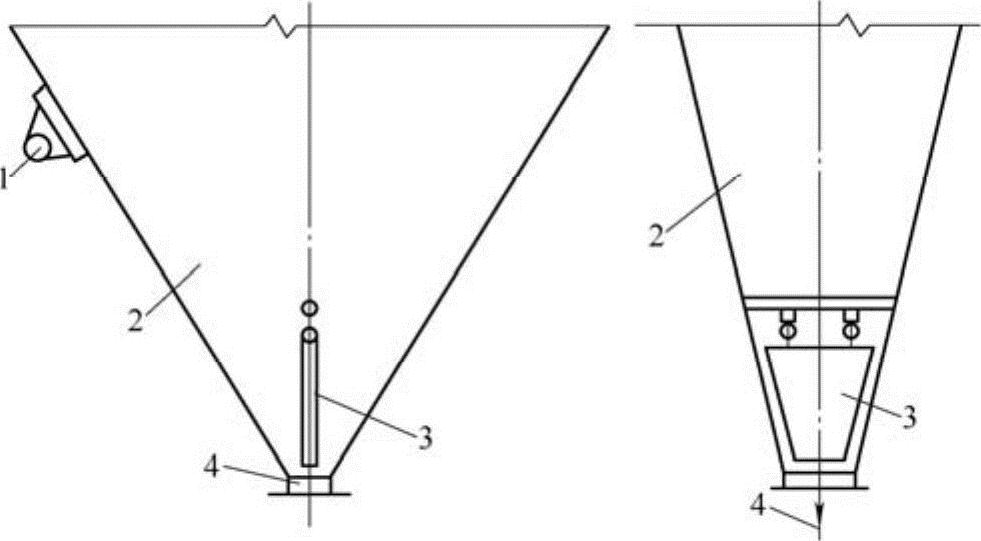

图1-30 防搭棚板

1—振动机 2—灰仓 3—防搭棚板 4—排灰口

3.反吹风清灰机构

反吹风清灰机构是除尘器正常运行的重要环节。清灰机构由切换阀门及其控制系统组成。清灰机构设计的原则是：与除尘器匹配，机构简单可靠，动作速度快，清灰效果好。

对切换阀门的基本要求是：阀座密封性好，切换速度快。在正常工况条件下，大都采用平板阀，依靠硅橡胶密封圈，实现弹性密封；在高温工况条件（＞150℃），宜采用鼓形阀，利用鼓形曲面与平面阀座进行刚性密封。切换时间与动力装置及阀体大小有关，一般以2～5s为宜。气动装置的推杆速度快，所以多采用气动方式，随着高速电动缸产品的成熟，也有用电动方式。

反吹风袋式除尘器的清灰机构有以下4种形式。

（1）三通换向阀

三通换向阀有三个进出口，除尘器滤袋室正常除尘过滤时气体由下口至排气口、反吹口关闭。反吹清灰时，反吹风口开启，排气口关闭，反吹气流对滤袋室滤袋进行反吹清灰。三通换向阀工作原理如图1-31所示。三通阀是最常用的反吹风清灰机构形式。这种阀的特点是结构合理，严密不漏风（漏风率小于1%），各室风量分配均匀。

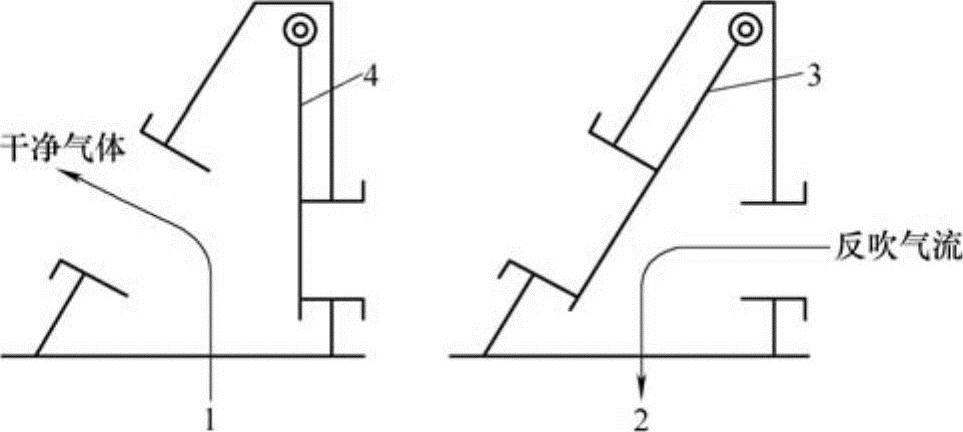

图1-31 三通换向阀工作原理图

1、2—滤袋室 3、4—阀板

（2）一、二次挡板阀

利用一次挡板阀和二次挡板阀进行反吹风袋式除尘器的清灰工作是清灰机构的另一种形式（见图1-32）。除尘器某袋滤室在除尘工作时，一次挡板阀打开，二次挡板阀关闭；吹清灰时，一次挡板阀关闭，二次挡板阀打开，相当于把三通换向阀一分为二。一、二次挡板阀的结构形式有两种，一种与普通蝶阀类似，但要求阀关闭后严密，漏风率小于5%。另一种与三通换向阀类似，只是把3个进出口改为2个进出口，这种阀的漏风率小于1%。

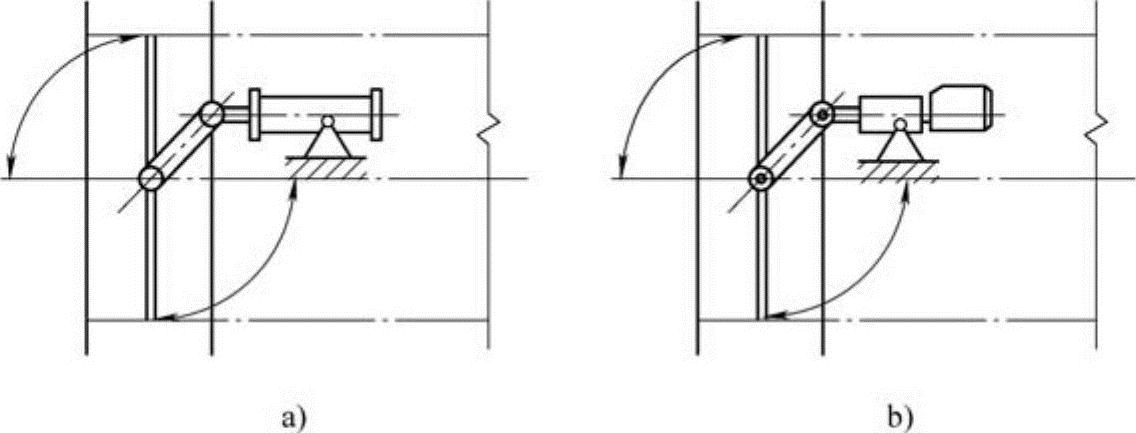

图1-32 一、二次挡板阀

a）气动反阀 b）电动挡板阀

（3）回转切换阀

回转切换阀由阀体、回转喷吹管、回转机构、摆线针轮减速器、制动器、密封圈及行程开关等组成。回转切换阀工作原理如图1-33所示。当除尘器进行分室反吹时，回转喷吹管装置在控制装置作用下，按程序旋转并停留在清灰布袋室风道位置。此时滤袋处于不过滤状态，同时反吹气流逆向通过布袋，将粉尘清落。

（4）盘式提升阀

用于反吹风袋式除尘器的盘式提升阀有两类，一类是用于负压反吹风袋式除尘器，结构同脉冲除尘器提升阀，其外形如图1-34所示。一类是用于正压反吹风袋式除尘器，有三个进出口。这两类阀的共同特点是靠阀板上下移动开关进出口。构造简单，运行可靠，检修维护方便。

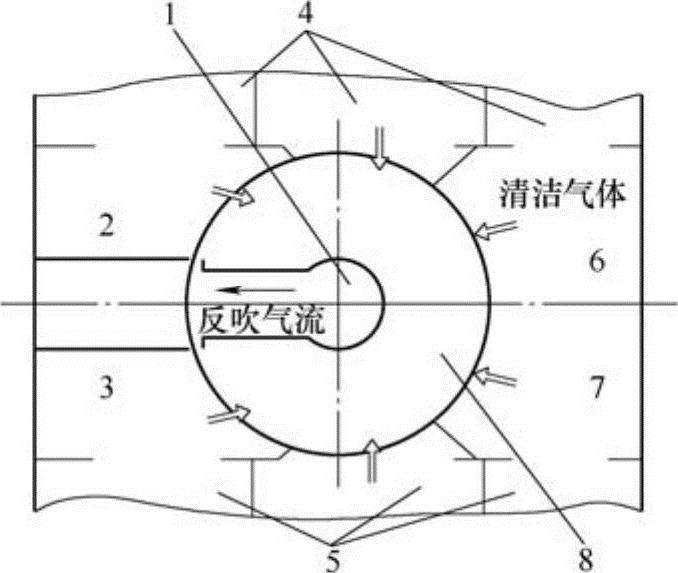

图1-33 回转切换阀工作原理

1—回转切换阀 2、3、6、7—风道 4、5—滤袋室8—阀体
