1.按进气方式分类

反吹风袋式除尘器按进气方式分为上进风反吹风袋式除尘器和下进风反吹风袋式除尘器。

1）上进风袋式除尘器的进风总管在除尘器的上部。气流进到袋室后在滤袋内自上向下流动，与粉尘落下方向一致，如图1-21所示。

2）下进风袋式除尘器的进风总管在除尘器灰斗位置，气流进到袋室后在滤袋内自下向上流动，与粉尘落下方向相反，如图1-22所示。

2.按清灰方式分类

按清灰方式反吹风袋式除尘器分为以下三类。

（1）分室反吹风清灰

分室反吹风清灰袋式除尘器是应用较多的除尘器，其特点是把除尘器分成若干室，当一个室反吹风清灰时，其他室正常过滤运行。分室反吹风除尘器分为正压式和负压式两种，其中负压式优点较多。这两种除尘器的清灰和过滤状态如图1-23和图1-24所示。分室反吹风袋除尘器通常采用圆袋内滤式工作。

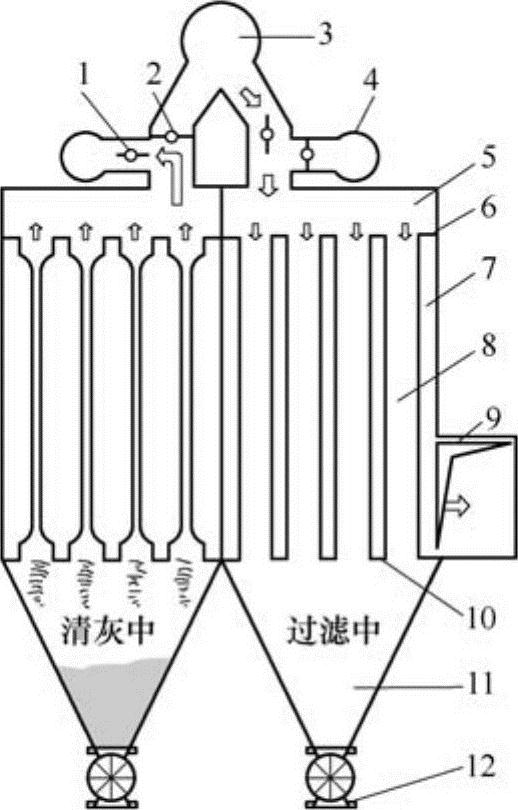

图1-21 上进风反吹风袋式除尘器

1—反吸风阀 2—进风阀 3—进风管道 4—反吸风管 5—进风室 6—上花孔板 7—袋室 8—滤袋 9—排风管道 10—下花孔板

11—灰斗12—星形卸灰阀

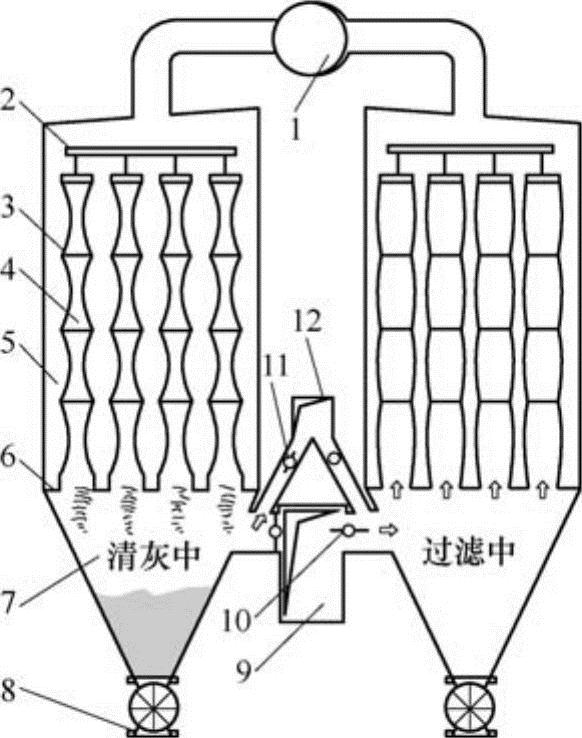

图1-22 下进风反吹风袋式除尘器

1－排风总管 2—滤袋吊架 3—防瘪环 4—滤袋 5—袋室 6—下花板孔 7—灰斗 8—星形卸灰阀9—进风总管10—进风阀11—反吸风阀12—反吸风管

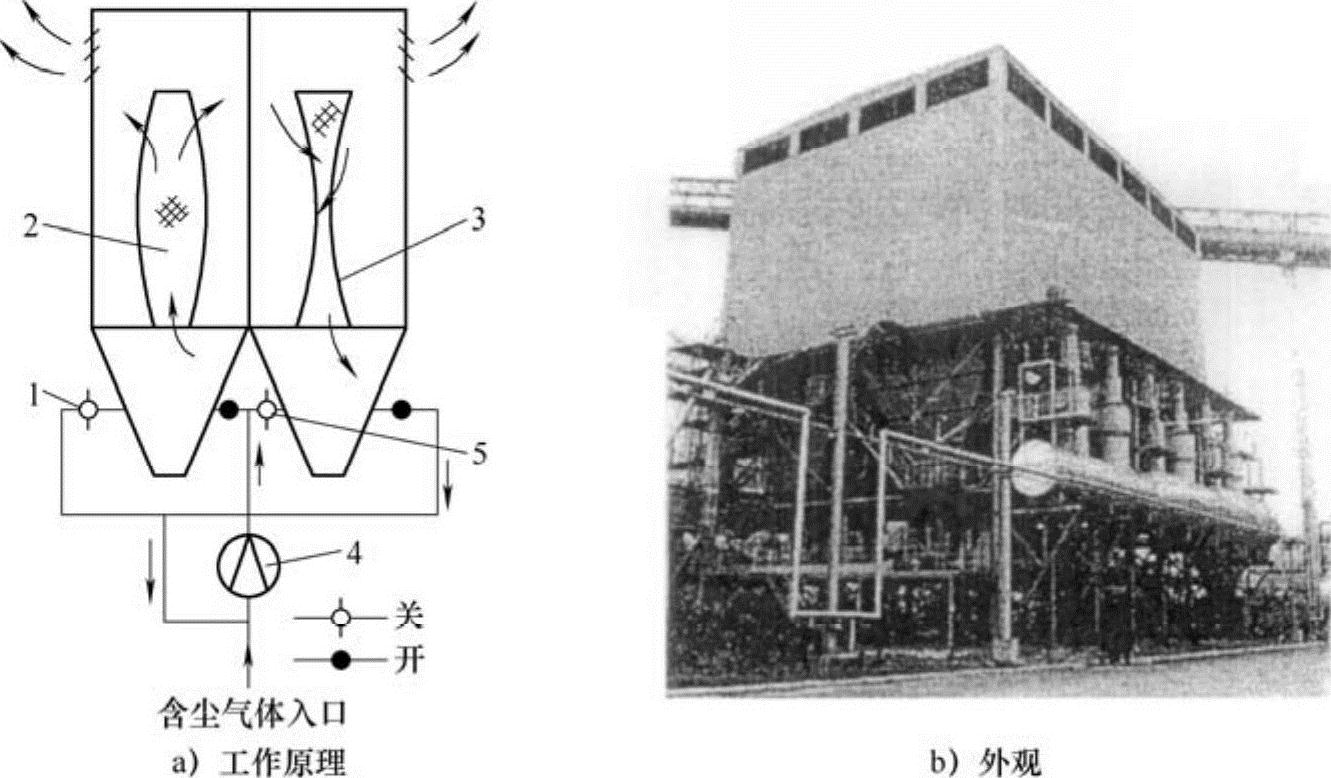

图1-23 正压反吹风袋式除尘器(www.daowen.com)

1—二次蝶阀 2—滤袋过滤时 3—滤袋清灰时 4—引风机 5—一次蝶阀

（2）气环反吹风清灰

这种清灰方式是在内滤式圆形滤袋的外侧，贴近滤袋表面设置一个中空带缝隙的圆环，圆环可上下移动并与压气或高压风机管道相接。由圆环内向的缝状喷嘴喷出的高速气流，将沉积于滤袋内侧的粉尘清落，如图1-25所示。

（3）回转脉动反吹风清灰式

是使反吹风清灰方式的反向气流产生脉动动作的清灰方式（见图1-26）。其构造较复杂，要设有能产生脉动作用的机构，清灰作用较强。这种反吹风袋式除尘器不分室，扁袋外滤式较多。

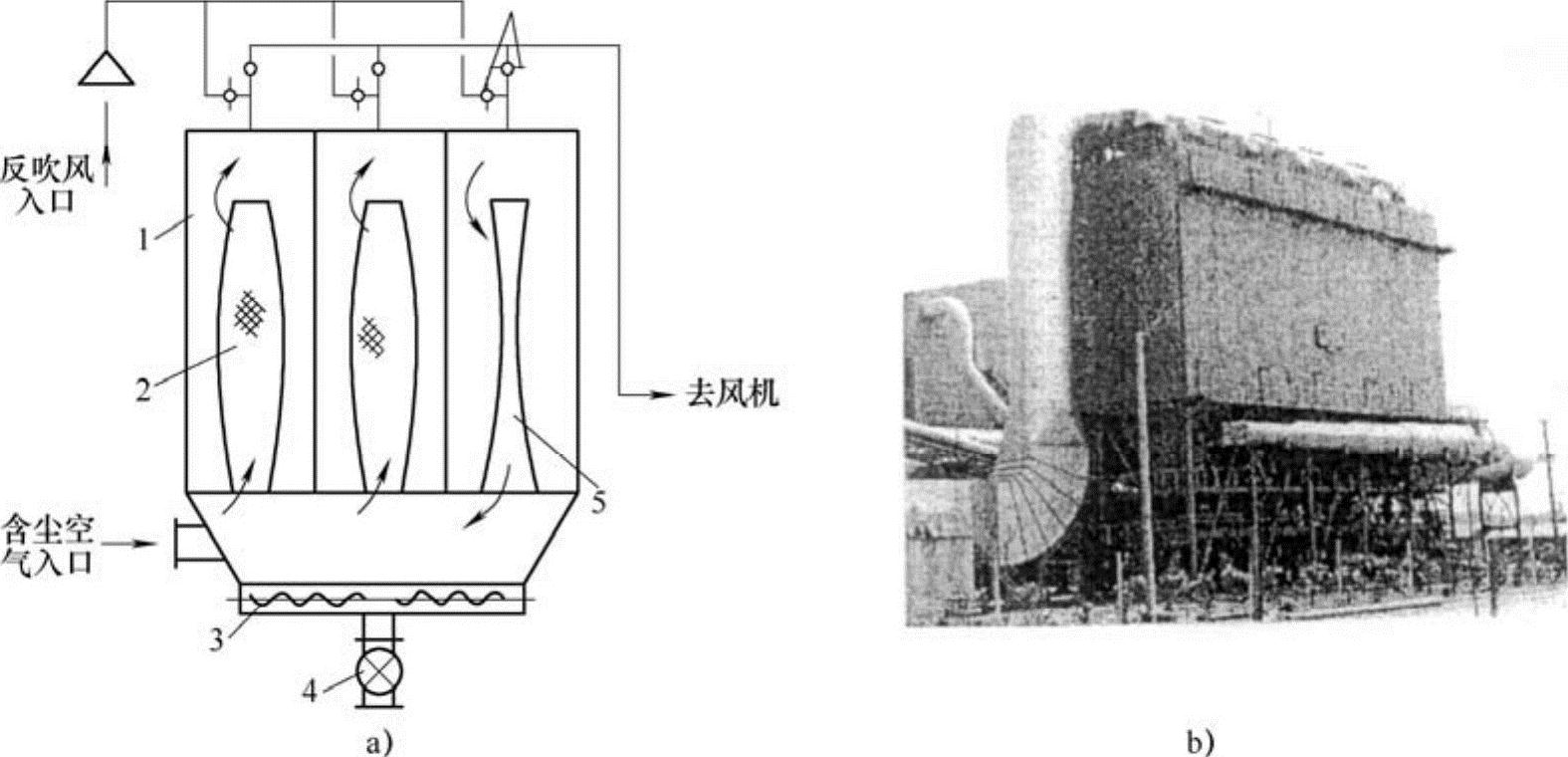

图1-24 负压反吹风袋式除尘器

a）工作原理 b）外观

1—除尘器壳体 2—滤袋过滤时 3—螺旋输送机 4—旋转卸灰阀 5—滤袋清灰时

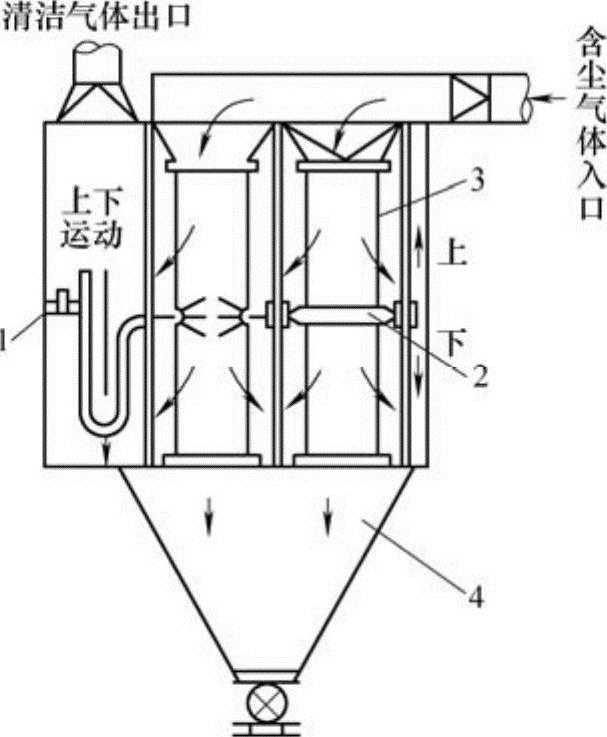

图1-25 气环反吹风清灰方式示意

1—反吹风机 2—气环 3—滤袋 4—灰斗

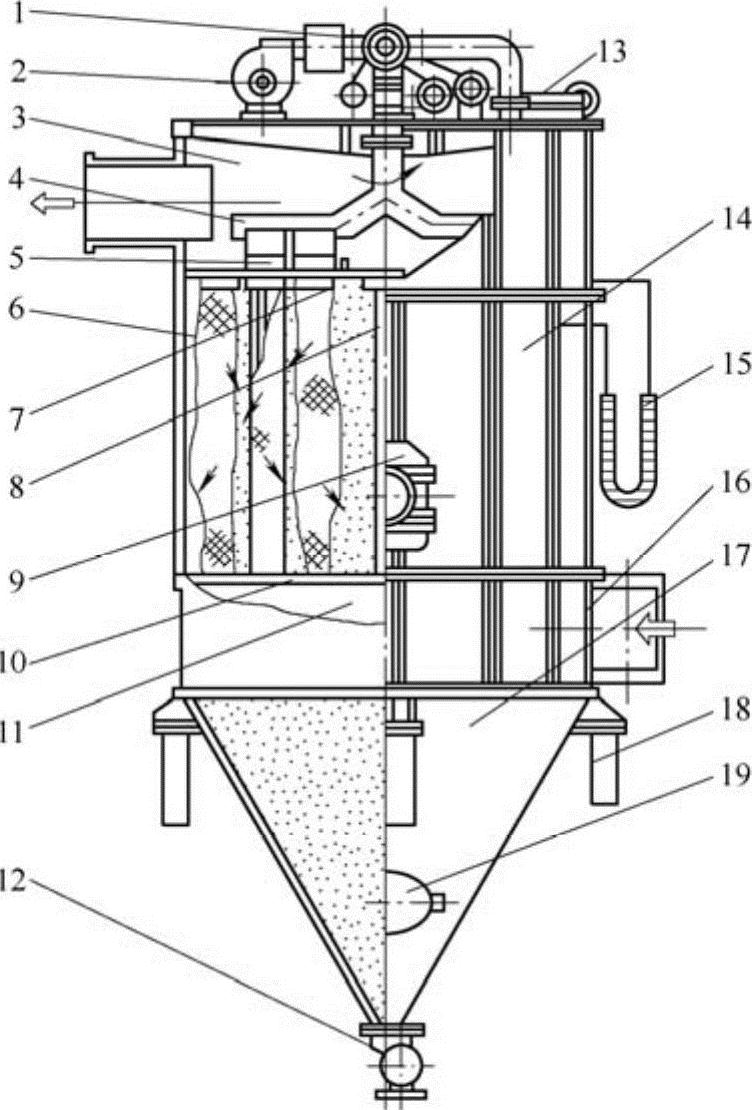

图1-26 回转脉动反吹风清灰方式示意

1—反吹风清灰机构 2—反吹风机 3—清洁室 4—回转臂 5—切换阀机构 6—扁布袋 7—花板 8—撑柱 9—中入孔门 10—固定架 11—旋风圈 12—星形卸灰阀 13—上入孔门 14—过滤室 15—U形压力计 16—蜗形入口 17—集灰斗 18—支柱 19—观察孔
