简易袋式除尘器是指用手动、振动和自然清灰的除尘设备。简易袋式除尘器的优点是结构简单、寿命长、维护管理方便，防尘效率能满足一般使用要求；缺点是过滤风速低、占地面积大。除尘器可因地制宜地设计成各种形式，如图1-2所示。由于上进风的气流与粉尘降落方向一致，除尘效果要比下进风形式好，简易袋式除尘器适用于中、小型除尘系统。

1.简易袋式除尘器的设计

（1）滤袋的长径比

滤袋的长径比即滤袋长度与滤袋直径之比值ε，在袋式除尘器的设计中，也是一个重要的参数。长径比ε的大小，表明每个滤袋处理风量的能力。当滤袋直径一定时，ε大，每个滤袋的处理能力大，因而除尘设备的结构就紧凑。长径比的选择，应考虑过滤风速、气体含尘浓度、清灰方式、滤袋材质和工艺布置的空间条件等因素。

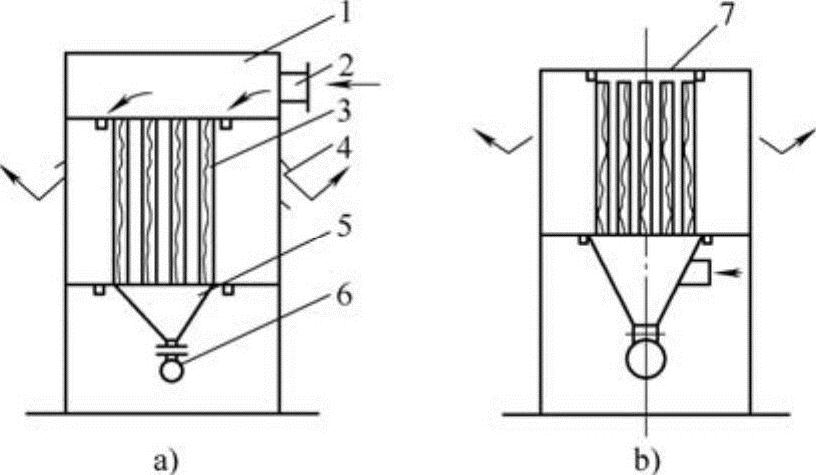

图1-2 简易袋式除尘器

a）上进风式 b）下进风式 1—气体分配室 2—尘气室 3—滤袋 4—净气出口 5—灰斗 6—卸灰装置 7—滤袋吊架

当过滤风速一定时，每个滤袋入口处的含尘空气流速可用式（1-1）表示：

v=4εv_F （1-1）

式中v——滤袋入口处的含尘气体流速（m/min）；

ε——长径比；

v_F——滤袋过滤风速（m/min）。

入口速度大，袋口阻力就大，特别是含尘浓度高时更容易磨损滤袋。因此，当过滤风速高时，长径比不能太大。

长径比大时，滤袋负荷大，特别是含尘浓度高时滤袋负荷更大，所以必须考虑滤袋材质，即滤袋径向抗折强度。径向抗折强度小的ε值不宜过大，反之，可取大的长径比。

长径比的大小还应考虑清灰方式，采用简易滤袋清灰的清灰方式，长径比不宜过大，否则滤袋下部清灰效果不好。

长径比的大小直接影响着除尘器的外形结构。长径比大，占地面积可以小，而高度增加。长径比小，高度可以降低，而袋数和占地面积需要增加，管理维护也较复杂。因此，在选择长径比时必须综合考虑以上因素。根据现有实际除尘器的使用情况，简易袋式除尘器推荐长径比为10～20。

（2）滤袋材质

滤袋的材质和选用注意事项在本章第五节将详细介绍。这里需要指出的是，简易袋式除尘器材质多用薄型滤料，较少用针剌滤料。在薄型滤料中，如果用于糖厂、奶粉厂和面粉厂等食品行业，尽可能用棉、麻、丝、织物，以免化纤品进入食品影响人体健康。在其他行业则可用化纤织物。

（3）滤袋的悬挂

滤袋都是采用将端头固定的办法安装的。因此滤袋的端头要求有足够的抗拉和抗折强度。对于玻璃纤维滤袋的端头要进行处理。一般常用的方法是在滤袋端头做成双层布或三层布，加层后使用效果较好。

1）上口的挂法：由于除尘器一般较高，为悬挂和更换滤袋的方便，对于上进风袋式除尘器的上口和下进风袋式除尘器的上口的悬挂方法如图1-3所示。

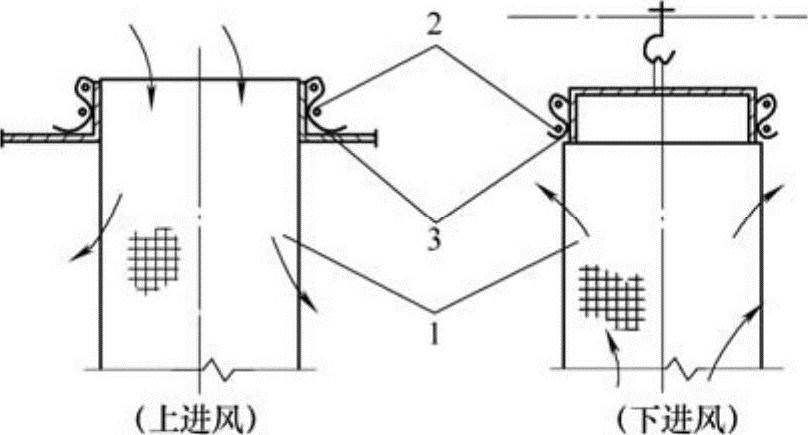

图1-3 滤袋上口挂法

1—滤袋 2—扎丝 3—固定圈

2）下口的挂法：上口悬挂完毕的滤袋要适当用力拉紧后才能安装下口。一般安装完毕的布袋要成垂直状态，用手压扁放开后自然恢复成圆筒形即可。

（4）过滤面积

滤袋的过滤面积取决于处理风量和过滤速度。简易袋式除尘器过滤面积按过滤风速确定，过滤速度一般为0.25～0.5m/min，当含尘浓度高或不易脱落的粉尘过滤速度应取低值。

过滤面积按式（1-2）计算：

式中A——过滤面积（m²）；

Q——处理风量（m³/min）；

v_F——过滤速度（m/min）。

滤袋条数计算如下：

式中N——滤袋条数（条）；

A——过滤总面积（m²）；

d——滤袋直径，一般取120～300mm；

L——滤袋长度，一般取2～4m。

（5）操作制度的选择

简易袋式除尘器正压操作比较多，这是因为正压操作对围护结构严密性要求低，但气体含尘浓度高时存在着风机磨损的问题。如果风机并联，当一台停止运行时会产生倒风冒灰现象。负压操作要求有严密的外围结构。

清灰方式都靠间歇操作停风机时滤袋自行清灰，必要时也可辅以人工拍打清灰或者设计手动清灰装置。

（6）除尘器的平面布置

袋式除尘器滤袋平面结构布置尺寸如图1-4、图1-5所示。(www.daowen.com)

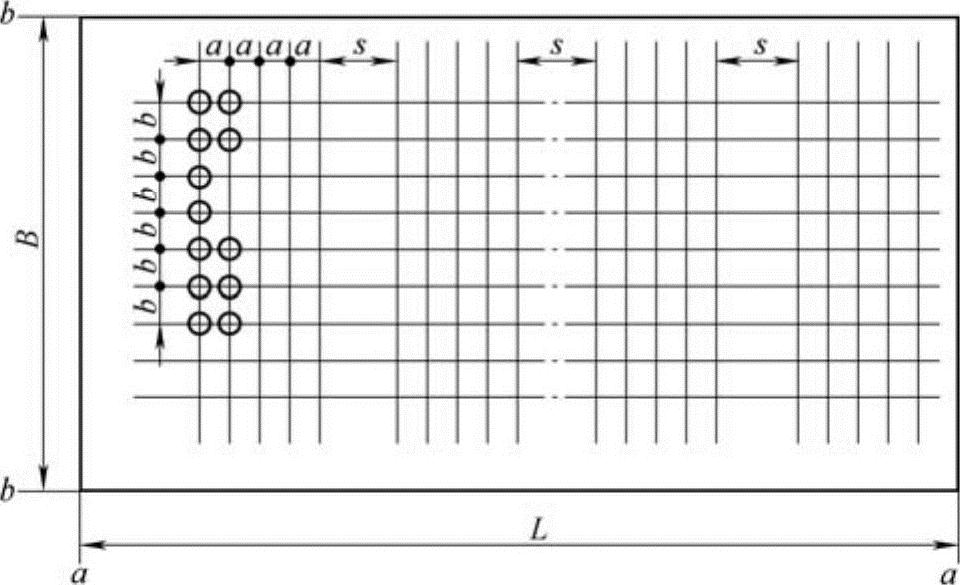

图1-4 除尘室滤袋平面结构布置尺寸（一）

a、b—滤袋间的中心距，取d+（40～60）（mm） s—相邻两组通道宽度s=d+（600+800）（mm）

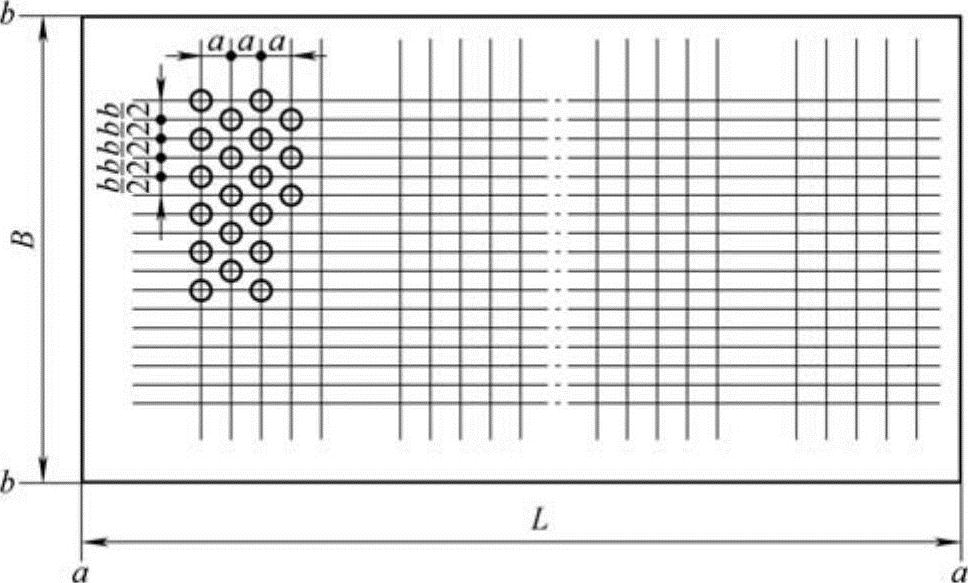

图1-5 除尘室滤袋交错结构布置尺寸（二）

除尘器总高度H，可按式（1-4）计算。

H=L₁+h₁+h₂ （1-4）

式中H——除尘室总高度（m）；

L₁——滤袋层高度（m），一般为滤袋长度加吊挂件高度；

h₁——灰斗高度（m），一般需保证灰斗壁斜度不小于50°；

h₂——灰斗粉尘出口距地坪高度（m），一般由粉尘输送设备的高度所确定。

技术性能：初含尘浓度可达5g/m³；净化效率大于99%；压力损失为200～600Pa。

图中符号同图1-4。

（7）设计注意事项

1）滤袋层和气体分配层应设检修门，检修门尺寸为600mm×1200mm。

2）除尘器内壁和地面应涂刷油漆，以利清扫。

3）除尘器设置采光窗或电气照明。

4）正压操作时，除尘室排出口的排风速度为3～5m/s；负压操作时，排风管的设置应使气流分布均匀。

5）除尘室的结构设计应考虑滤袋容尘后的质量，一般取2～3kg/m²。

2.简易袋式除尘器应用

（1）圆袋除尘机组

圆袋除尘机组的外形尺寸如图1-6所示，其性能分别见表1-6和表1-7。

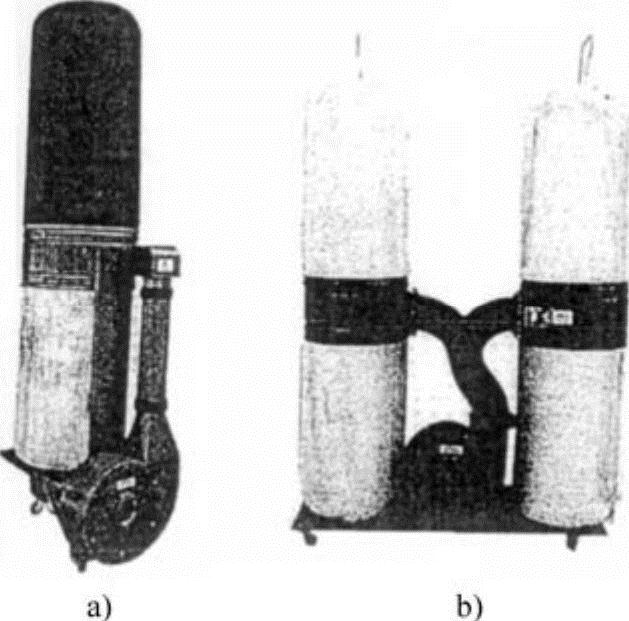

图1-6 圆袋除尘机组的外形

a）L-3HCI圆袋除尘机组 b）L5.5HCI圆袋除尘机组

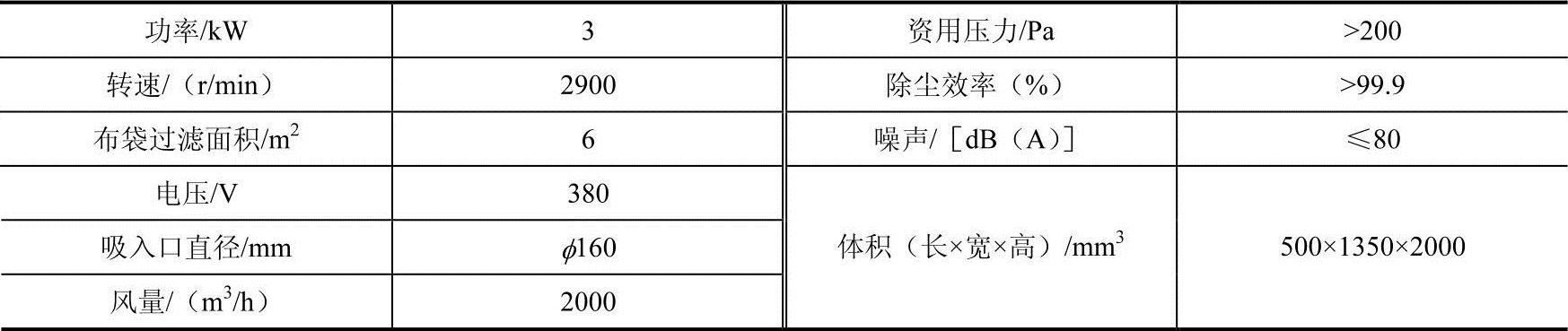

表1-6 L-3HCI圆袋除尘机组

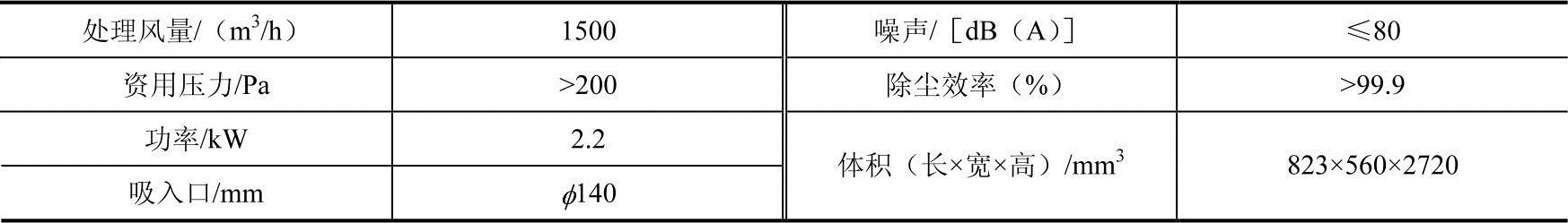

表1-7 L-5.5HCI圆袋除尘机组

（2）便携式扁袋除尘机组

特点和性能：便携式扁袋除尘机组是利用微型汽油机为动力和扁形手动清灰滤袋组成的机组，其主要特点是质量较轻、携带方便，可以清洁公园、街道、院落、车站等处散落的垃圾、树叶、纸屑和某些尘土、杂物等。其主要组成如图1-7所示，技术性能见表1-8。该机组采用单汽缸二冲程发动机，油箱容积400³cm。

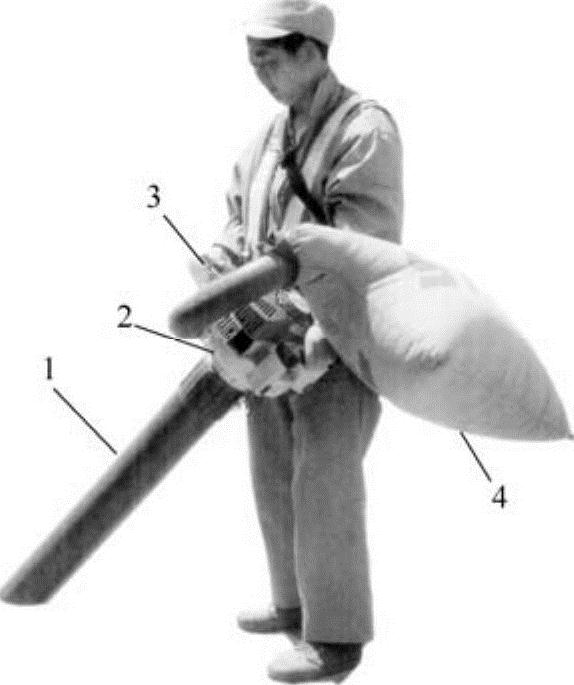

图1-7 便携式扁袋除尘机组

1—吸尘管 2—风机 3—手柄 4—滤袋

（3）自然落灰袋式除尘器

这种袋式除尘器（见图1-8）结构简单，管理方便，易于施工，适用于小型企业，但过滤速度小，占地面积大。

滤袋室一般为正压式操作，外围可以敝开或用波纹板围挡。为了便于检查滤袋和通风，在若干滤袋间设人行通道。滤袋上部固定在框架上，下部固定在花板的系袋圈上，滤袋直径可做成上下一般大；为了便于落灰，也可做成上小下大（相差一般小于50%），长度为3～6m，滤袋间距为80～100mm。滤袋室上部设天窗或排气烟囱，以排放经过滤后的干净气体，粉尘经灰斗直接排出。灰斗排出的粉尘可用手推车拉走。

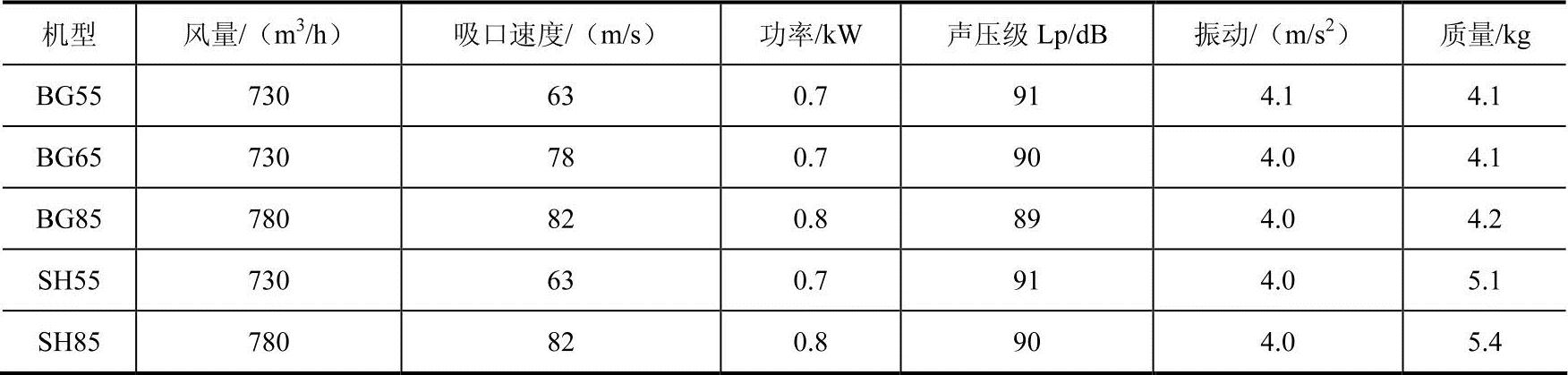

表1-8 便携式扁袋除尘机组技术性能

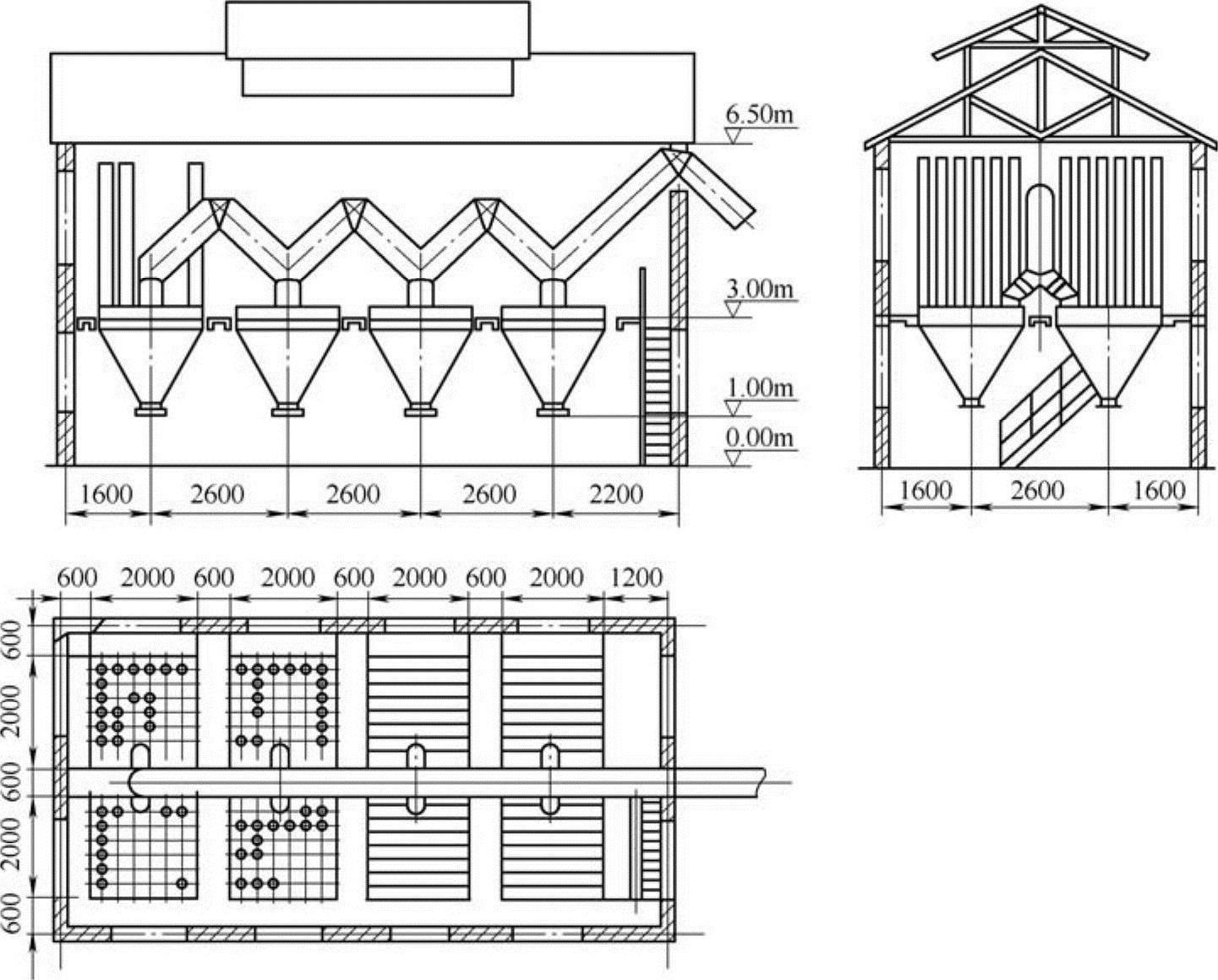

图1-8 自然落灰袋式除尘器
