袋式除尘器分类及清灰方式详解

时间:2023-06-18 理论教育 版权反馈
【摘要】:2)外滤式袋式除尘器。表1-1 袋式除尘器按压力分类1)正压式除尘器。表1-2 袋式除尘器按滤袋形状分类(续)4.按清灰方式分类清灰方式是决定袋式除尘器性能的一个重要因素,它与除尘效率、压力损失、过滤风速及滤袋寿命均有关系。国家颁布的袋式除尘器的分类标准就是按清灰方式进行分类的。按照清灰方式,袋式除尘器可分为六大类:人工拍打类、机械振动类、分室反吹类、喷嘴反吹类、振动反吹并用类及脉冲喷吹类。

袋式除尘器分类及清灰方式详解

1.按除尘器的结构形式分类

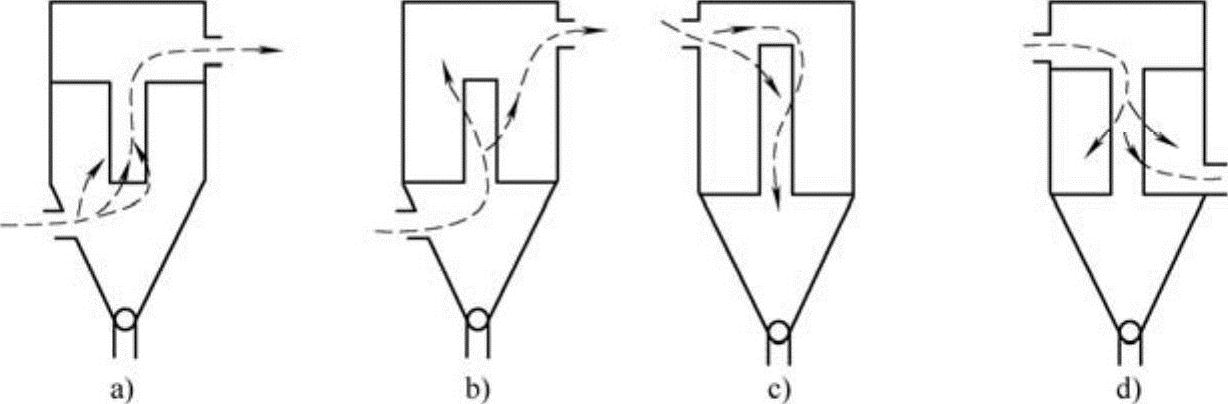

袋式除尘器的示意简图如图1-1所示。


图1-1 袋式除尘器的结构图

a)下进风,外滤式 b)下进风,内滤式 c)上进风,外滤式 d)上进风,内滤式

除尘器的分类,主要是依据其结构特点,如滤袋形状、过滤方向、进风口位置以及清灰方式进行分类。图1-1a为下进风,外滤式;b为下进风,内滤式;c为上进风,外滤式;d为上进风,内滤式。此外还有侧进风和端进风的结构形式。

(1)按过滤方向分类

按过滤方向分类,可分为内滤式和外滤式两类。

1)内滤式袋式除尘器。图1-1中b、d为内滤式袋式除尘器,含尘气流由滤袋内侧流向外侧,粉尘沉积在滤袋内表面上,优点是滤袋外部为清洁气体,便于检修和换袋,甚至不停机即可检修。一般机械振动、反吹风等清灰方式多采用内滤式。

2)外滤式袋式除尘器。图1-1中a、c为外滤式袋式除尘器,含尘气流由滤袋外侧流向内侧,粉尘沉积在滤袋外表面上,其滤袋内要设支撑骨架,因此滤袋磨损较大。脉冲喷吹、回转反吹等清灰方式多采用外滤式。扁袋式除尘器大部分采用外滤式。

(2)按进气口位置分类

按进气口位置分类,可分为下进风袋式除尘器和上进风袋式除尘器两类。

1)下进风袋式除尘器,图1-1a、b为下进风袋式除尘器,含尘气体由除尘器下部进入,气流自下而上,大颗粒直接落入灰斗,减少了滤袋磨损,延长了清灰间隔时间,但由于气流方向与粉尘下落方向相反,容易带出部分微细粉尘,降低了清灰效果,增加了阻力。下进风式除尘器结构简单,成本低,应用较广。

2)上进风袋式除尘器,图1-1c、d为上进风袋式除尘器,含尘气体的入口设在除尘器上部,粉尘沉降与气流方向一致,有利于粉尘沉降,除尘效率有所提高,设备阻力也可降低15%~30%。

2.按除尘器内的压力分类

按除尘器内的压力分类,可分为正压式除尘器、负压式除尘器和微压式除尘器三类,见表1-1。

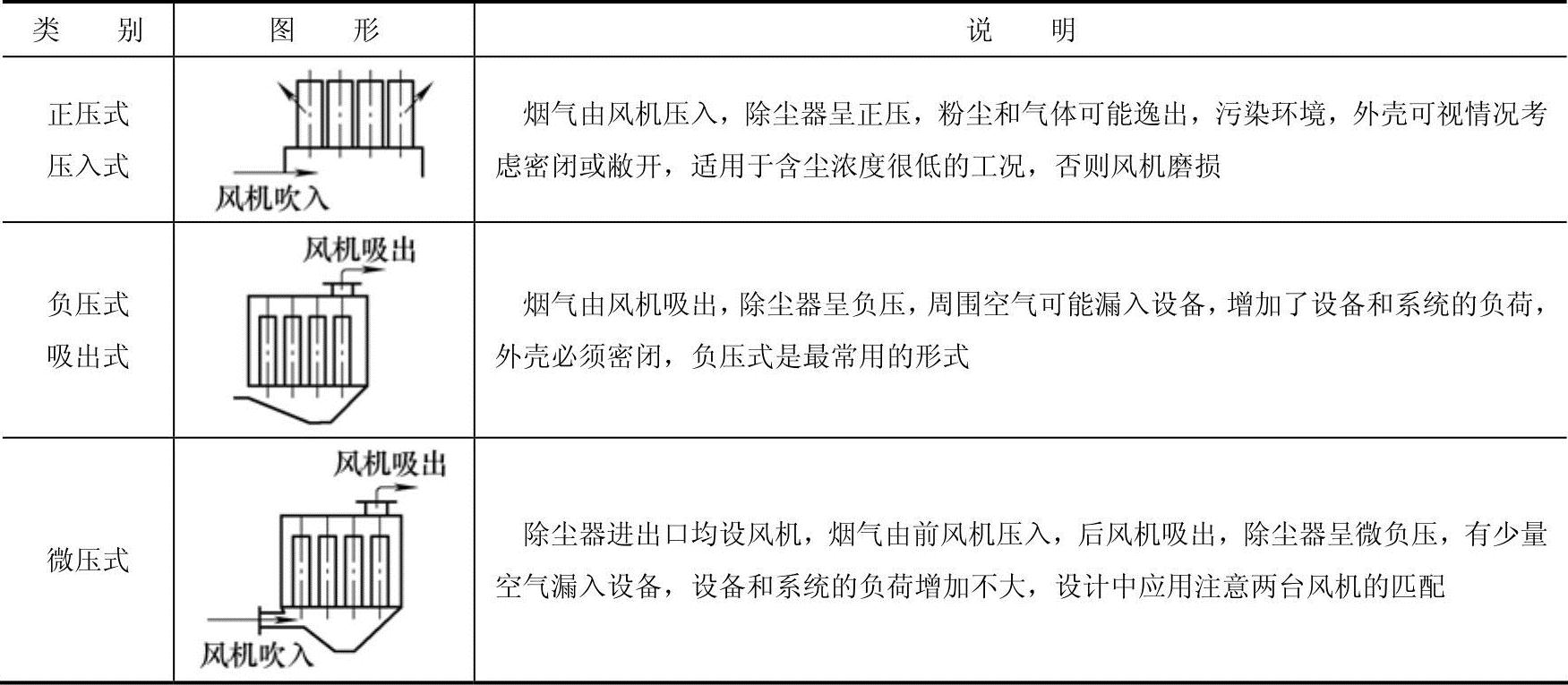

表1-1 袋式除尘器按压力分类(www.daowen.com)


1)正压式除尘器。正压式除尘器的风机设置在除尘器之前,除尘器在正压状态下工作。由于含尘气体先经过风机,对风机的磨损较严重,因此不适用于高浓度、粗颗粒、高硬度、强腐蚀性的粉尘。

2)负压式除尘器。负压式除尘器的风机置于除尘器之后,除尘器在负压状态下工作。由于含尘气体经净化后再进入风机,因此对风机的磨损很小,这种方式采用较多。

3)微压式除尘器。微压式除尘器在两台除尘器中间,除尘器承受压力低,运行较稳定。

3.按滤袋形状分类

按滤袋形状袋式除尘器分为4类,即圆形袋除尘器、扁袋除尘器、双层圆筒袋除尘器和菱形袋除尘器,袋形及特点见表1-2。

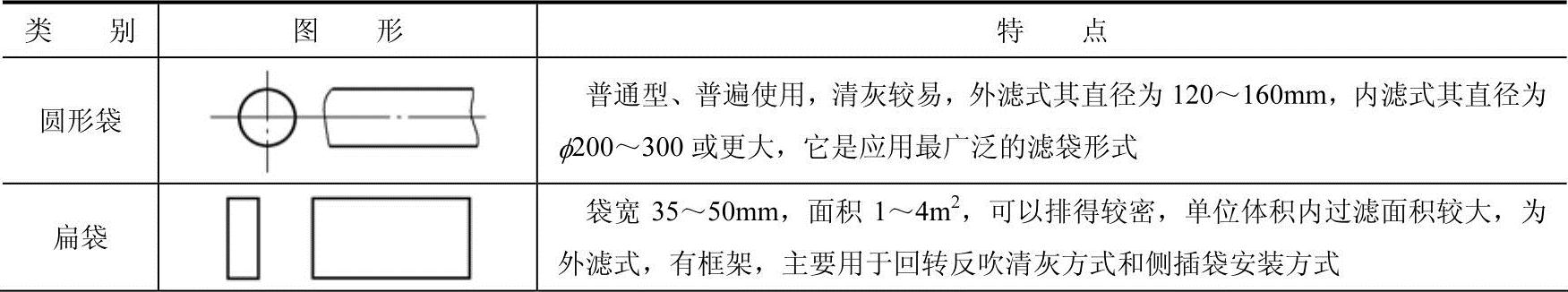

表1-2 袋式除尘器按滤袋形状分类

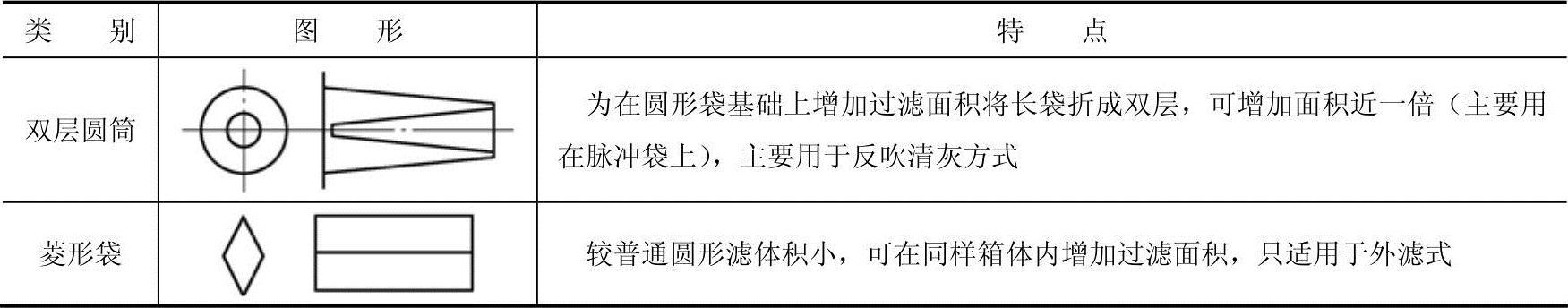

(续)


4.按清灰方式分类

清灰方式是决定袋式除尘器性能的一个重要因素,它与除尘效率、压力损失、过滤风速及滤袋寿命均有关系。国家颁布的袋式除尘器的分类标准就是按清灰方式进行分类的。按照清灰方式,袋式除尘器可分为六大类:人工拍打类、机械振动类、分室反吹类、喷嘴反吹类、振动反吹并用类及脉冲喷吹类。各类除尘器的特点见表1-3。

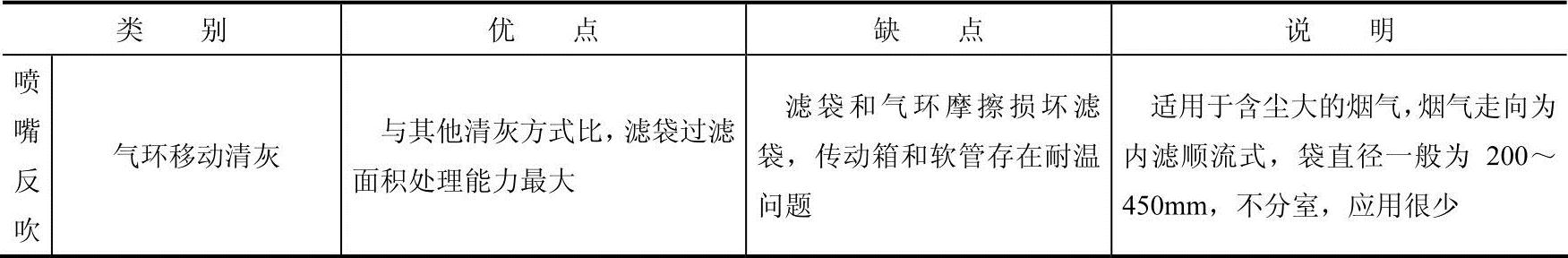

表1-3 袋式除尘器的特点


(续)
