一、所需的工具、设备和技术资料

（1）常用电工工具、万用表、兆欧表。

（2）安全带。

（3）QE15/3 t型中级通用吊钩桥式起重机或模拟台。

（4）QE15/3 t型中级通用吊钩桥式起重机电气控制原理图和电气安装接线图。

二、起重机电气调试

1.安全措施

调试过程中，应做好安全措施，如有异常情况应立即拉下紧急开关QS4切断电源。如果在生产车间进行实物调试，由于桥式起重机电气元件比较分散，又是高空作业，应两人为一组。指导教师应加强监护，充分利用好栅栏、安全带等安全防护用具，做好安全防护措施，还应当做好工具防坠落措施，以及在桥式起重机下设立安全隔离带，并有专人看护。每进行一个调试步骤，都要发布口令，确认接受口令人复口令无误，做好安全防护措施后方可进行调试。调试过程中，桥式起重机移动时人员不得走动。

2.调试步骤

（1）根据电动机功率调节过流继电器，设定保护值。

（2）将所有控制器置于“0”位。

（3）合上开关QS1、QS4后，按下启动按钮SB，使接触器KM得电吸合，接通主线路电源和控制线路电源。

（4）转动大车凸轮控制器AC3到向后方向“1”位，桥式起重机应向后方向移动，如果方向不正确，对调电动机M3和M4的电源相序。

如果桥式起重机不移动，而桥架有扭曲动作的现象，说明大车两台拖动电动机M3，M4旋转方向不同，只需要对调M3、M4任意一台电动机的相序。对调后通电再试，使大车行进方向与要求方向相同。

注意：如果出现桥架扭曲动作、不移动的现象，应将凸轮控制器立即退回“0”位，以免发生意外事故和桥架扭曲变形。

方向调整后，转动大车凸轮控制器AC3到向后方向“1”位，使大车保持低速移动。按下位置开关SQ3，此时接触器KM应立即断电释放，切断桥式起重机电源。如果接触器KM不能断电释放，再按下位置开关SQ4。按下SQ4后，接触器KM能断电释放，切断桥式起重机电源，应对调SQ3和SQ4的接线。对调导线时，只对调导线，不要对调线号。

注意：在车间调试实物桥式起重机时，按压位置开关的人员应系安全带，并注意防碰撞。

（5）转动起重小车凸轮控制器AC2到向左方向“1”位，起重小车应向左方移动，如果方向不正确，对调电动机M2的电源相序。

方向调整后，转动起重小车凸轮控制器AC2到向左方向“1”位，使起重小车保持低速移动。按下位置开关SQ1，此时接触器KM应立即断电释放，切断桥式起重机电源。如果接触器KM不能断电释放，再按下位置开关SQ2，按下SQ2后，接触器KM能断电释放，切断桥式起重机电源，应对调SQ1和SQ2的接线。(www.daowen.com)

（6）转动副钩凸轮控制器AC1到向下方向“1”位，副钩应下降，如果方向不正确，对调电动机M1的电源相序。

注意：如果方向错误，应将凸轮控制器立即回退“0”位，以防副钩充顶，卷断钢丝绳。

（7）将主令控制器AC4置于“0”位，合上QS2、QS3，接通主钩主线路电源和控制线路电源。

（8）转动主钩主令控制器AC4到向上方向“1”位，主钩应向上提升，如果方向不正确，对调电动机M5的电源相序。

三、注意事项

（1）要充分观察和熟悉QE15/3 t型中级通用吊钩桥式起重机的工作过程。

（2）熟悉电气元件的安装位置、走线情况以及位置开关的工作状态。

（3）检修前，要认真阅读电气控制原理图以及控制器触头分合表，熟悉并掌握各个控制环节的原理及作用。

（4）QE15/3 t型中级通用吊钩桥式起重机的电气元件分布较宽，又是高空作业，要特别注意安全防护。

（5）修复故障并恢复正常时，要注意消除产生故障的根本原因，以避免频繁出现相同的故障。

（6）故障设置时，应模拟成实际使用中出现的自然故障现象。

（7）故障设置时，不得更改线路或更换电气元件。

（8）指导教师必须在现场密切注意学生的检修，随时做好应急措施。

四、评分表

评分表见表4.6.2。

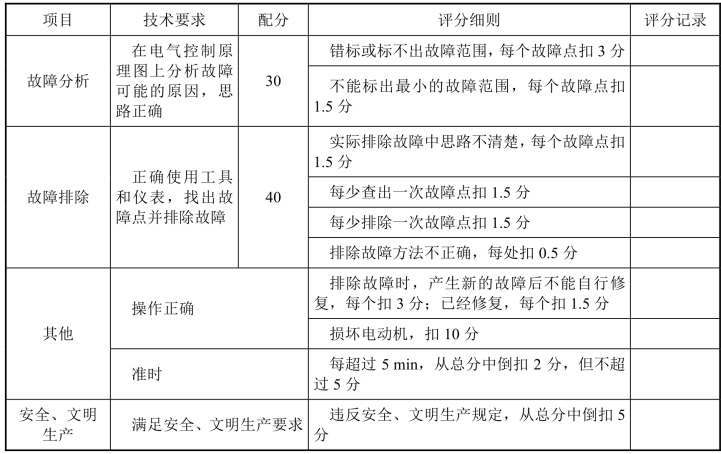

表4.6.2　“QE15/3 t型中级通用吊钩桥式起重机电气控制线路的检修”评分表

续表
