一、所需的工具、设备和技术资料

（1）常用电工工具、万用表。

（2）T68型卧式镗床或模拟台。

（3）T68型卧式镗床电气控制原理图和电气安装接线图。

二、镗床电气调试

（1）安全措施调试过程中，应做好安全措施，如有异常情况应立即切断电源。

（2）调试步骤：

① 根据电动机功率设定过载保护值。

② 接通电源，合上开关QS。

③ 将主轴变速操作手柄置于高速挡位，按下启动按钮SB2或SB3，启动主轴电动机M1，观察主轴在低速时的旋转方向。当主轴电动机进入高速运转状态时，观察主轴在高速时的旋转方向与低速时的旋转方向是否相符。如不相符，对调主轴电动机M1的1U1和1V1的相序，使主轴电动机高、低速的旋转方向一致。

当高、低速的旋转方向一致后，应当确认是否符合机械要求方向，如不符合，对调U14和W14相序。

④ 将主轴变速操作手柄置于低速挡位，按下启动按钮SB2或SB3，使主轴电动机启动并达到额定转速，然后按下停止按钮SB1，此时主轴电动机应迅速制动停车。如果不能停车，仍然运转，说明速度继电器KS的两对常开触点（13-14）【12】、（13-18）【14】的接线相互接错，对调即可。

对调速度继电器常开触点接线时，KS常闭触点（13-15）【12】也应对调到相应的常闭触点位置。

⑤ 在主轴电动机停止状态进行主轴变速，观察主轴变速时是否有冲动现象，如没有，检查调整主轴变速冲动开关SQ5的位置。

⑥ 在主轴电动机停止状态进行进给变速，观察进给变速时是否有冲动现象，如没有，检查调整主轴变速冲动开关SQ6的位置。

⑦ 将工作台进给操作手柄扳到工作台自动进给位置，同时将镗轴进给操作手柄扳到自动进给位置。

注意：此过程必须先切断主轴电动机主线路的电源，保证在任何情况下主轴电动机不能旋转，否则会损坏机械部件。(www.daowen.com)

此时，按下启动按钮SB2或SB3，控制线路中的接触器、继电器等都不能动作。如果动作，应调整SQ1和SQ2的位置，直到不能动作为止。

⑧ 将快速移动操作手柄扳到正向（反向）移动位置，观察快速进给移动方向是否符合要求。如果与要求方向相反，对调快速移动电动机M2的相序。

三、注意事项

（1）要充分观察和熟悉T68型卧式镗床的工作过程。

（2）熟悉电气元件的安装位置、走线情况以及各操作手柄处于不同位置时位置开关的工作状态以及运动方向。

（3）检修前，要认真阅读电气控制原理图，熟悉、掌握各个控制环节的原理及作用。

（4）T68型卧式镗床的电气控制与机械动作的配合十分密切，因此在出现故障时应注意电气元件的安装位置是否移动。

（5）修复故障恢复正常时，要注意消除产生故障的根本原因，以避免频繁出现相同的故障。

（6）故障设置时，应模拟成实际使用中出现的自然故障现象。

（7）主轴变速操作手柄被拉出后主轴电动机不能冲动；或变速完毕，推回主轴变速操作手柄后主轴电动机不能自动开车。

（8）指导教师必须在现场密切注意学生的检修，随时做好应急措施。

四、评分表

评分表见表4.5.2。

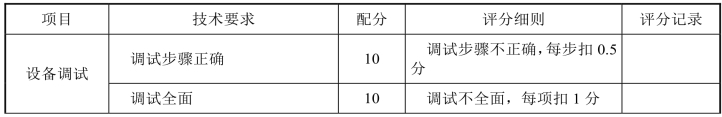

表4.5.2　“T68型卧式镗床电气控制线路的检修”评分表

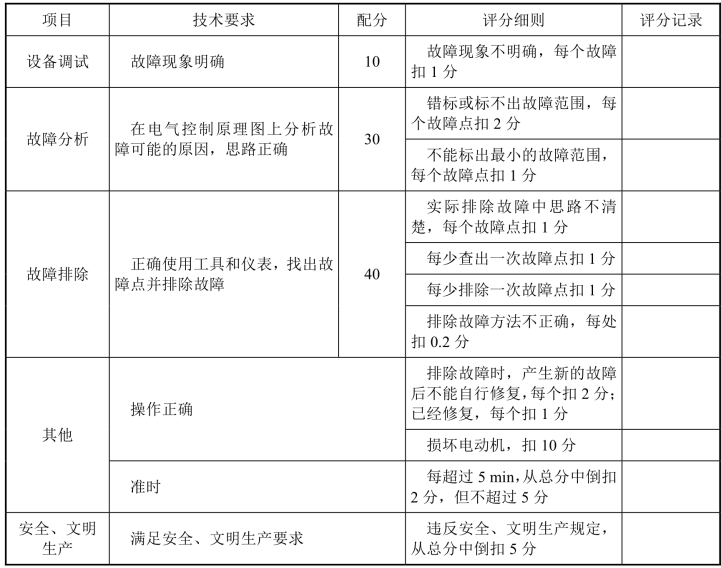

续表
