电气控制线路检修:X62W型卧式万能铣床实训操作

一、所需的工具、设备和技术资料

(1)常用电工工具、万用表。

(2)X62W型卧式万能铣床或模拟台。

(3)X62W型卧式万能铣床电气控制原理图和电气安装接线图。

二、铣床电气调试

(1)安全措施调试过程中,应做好安全措施,如有异常情况应立即切断电源

(2)调试步骤:

① 根据电动机功率设定过载保护值。

② 接通电源,合上开关SQ1。

③ 将主轴换向开关SA3扳到“正转”位置,按下启动按钮SB1或SB2,使主轴电动机M1旋转一下,立即轻轻按下停止按钮SB5或SB6,使主轴电动机M1惯性旋转,观察主轴旋转方向与要求是否相符,如不相符,对调主轴电动机M1电源相序。

④ 将转换开关SA1扳向“接通”位置,借助换铣刀扳手看是否能扳动主轴,不能扳动说明主轴能够制动,制动离合器通电良好。

⑤ 在主轴电动机停止状态进行主轴变速。观察主轴变速时是否有冲动现象,如没有则检查、调整主轴变速冲动开关SQ1位置。

⑥ 启动主轴电动机M1,将工作台左右操作手柄扳向左,观察工作台进给方向是否向左进给。如不向左而向右进给,将操作手柄扳到中间位置,再将工作台上、下、前、后操作手柄扳向前,观察工作台是否向前进给,如不向前而向后进给,说明进给电动机M2相序不正确,切断电源对调电动机M2相序。如向前进给,说明左、右进给位置开关SQ5上的17#线和SQ6上的21#线相互接错,对调接线即可。同理,如果能向左进给,不向前进给,而向后进给,说明下、前进给位置开关SQ3上的17#线和上、后位置开关SQ4的上21#线相互接错,对调即可。在调试过程中,如果工作台进给速度相当快,说明正常进给电磁离合器YC2的107#线与快速进给电磁离合器YC3的108 #线相互接错,对调接线即可。

注意:只能对调导线,不能对调导线编号!(www.daowen.com)

⑦ 将工作台所有操作手柄置于中间位置,进行工作台变速,观察工作台变速时是否有冲动现象,如没有,则检查调整主轴变速冲动开关SQ2位置。

三、注意事项

(1)要充分观察和熟悉X62W型卧式万能铣床的工作过程。

(2)熟悉电气元件的安装位置、走线情况以及各操作手柄处于不同位置时位置开关的工作状态以及运动方向。

(3)检修前要认真阅读铣床电气控制原理图,熟悉、掌握各个控制环节的原理及作用。

(4)X62W型卧式万能铣床的电气控制与机械结构的配合十分密切,因此在出现故障时应判明是机械故障还是电气故障。

(5)修复故障恢复正常时,要注意消除产生故障的根本原因,以避免频繁出现相同的故障。

(6)故障设置时,应模拟成实际使用中出现的自然故障现象。

(7)故障设置时,不得更改线路或更换电气元件。

(8)指导教师必须在现场密切注意学生的检修,随时做好应急措施。

四、评分表

评分表见表4.4.3。

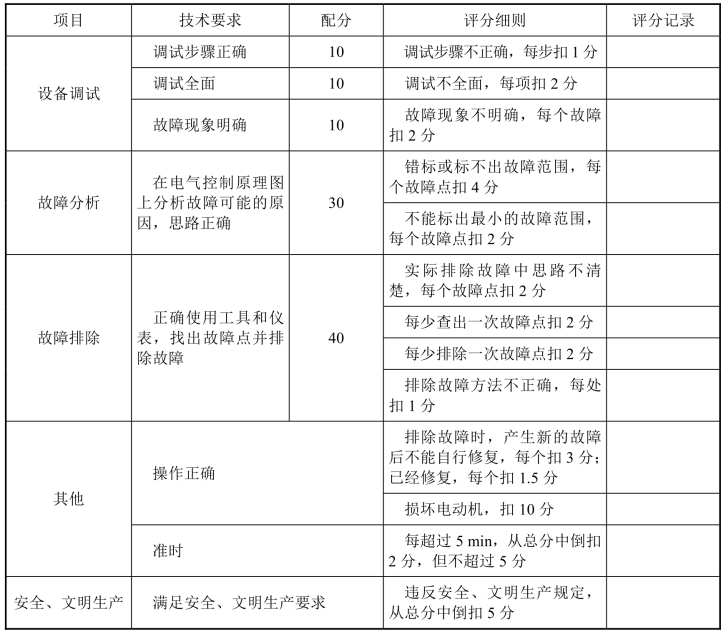

表4.4.3 “X62W型卧式万能铣床电气控制线路的检修”评分表
