Z3040型摇臂站床电气控制线路检修实训

一、所需的工具、设备和技术资料

(1)常用电工工具、万用表。

(2)Z3040型摇臂钻床或模拟台。

(3)Z3040型摇臂钻床电气控制原理图和电气安装接线图。

二、钻床电气调试

(1)安全措施调试过程中,应做好保护措施,如有异常情况应立即切断开电源

(2)调试步骤:

① 接通电源,合上开关QS1。

② 根据电动机功率设定过载保护值。

③ 按下启动按钮SB2,使主轴电动机M1旋转一下,立即按下停止按钮SB1,观察主轴旋转方向与要求是否相符,观察主轴工作信号灯HL1是否亮。

④ 按下按钮SB5(SB6),使主轴箱和立柱松开(夹紧),如不能松开(夹紧),查液压泵电动机旋转方向是否与要求方向相符。松开(夹紧)后,信号灯HL2(HL3)应亮,如不亮,调整SQ4与弹簧片之间的距离。

⑤ 按下摇臂升降按钮SB3(SB4),摇臂应上升(下降),如果下降(上升),则更换摇臂升降电动机M2的相序。

⑥ 摇臂上升或下降过程中,上推或下拉位置开关SQ1的操纵杆,使SQ1-1或SQ1-2断开。此时,摇臂应停止上升或下降,否则对调SQ1的接线(7#线)。

注意:

① 操纵位置开关SQ1应借助工具,以免伤手。(www.daowen.com)

② 对调SQ1的接线时线号不能对调。

③ 对调接线后应再次试验,验证是否正确。

三、注意事项

(1)要充分观察和熟悉Z3040型摇臂钻床的工作过程。

(2)Z3040型摇臂钻床的工作过程是由电气、机械以及液压系统紧密配合实现的。因此,在故障分析时要考虑电气与机械和液压部分的配合工作。

(3)立柱和主轴箱的夹紧机构采用的是菱形块结构,夹紧力过大或液压系统压力不够,会导致菱形块立不起来,电气系统工作时能夹紧,当电气系统不工作时就松开,但是菱形块和承压块角度、方向或距离不当也会出现类似故障现象。

(4)故障设置时,应模拟成实际使用中出现的自然故障现象。

(5)故障设置时,不得更改线路或更换电气元件。

(6)指导教师必须在现场密切注意学生的检修,随时做好应急措施。

四、评分表

评分表见表4.3.2。

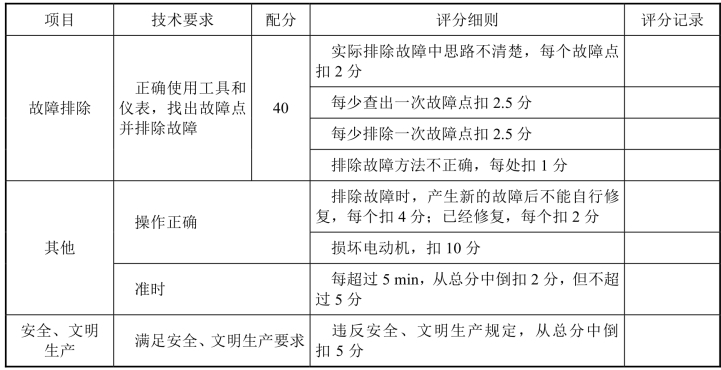

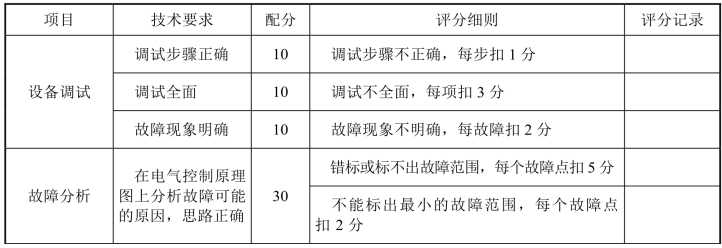

表4.3.2 “Z3040型摇臂钻床电气控制线路的检修”评分表

续表
