一、所需的工具、设备和技术资料

（1）常用电工工具、万用表。

（2）M7130型平面磨床或模拟台。

（3）M7130型平面磨床电气控制原理图和电气安装接线图。

二、磨床电气调试

1.安全措施

在调试过程中，应做好保护措施，如有异常情况应立即切断电源。

2.调试步骤

（1）接通电源，合上开关QF。

（2）将转换开关QS扳至“退磁”位置。

（3）按下启动按钮SB2，使砂轮电动机M1旋转一下，立即按下停止按钮SB1，观察砂轮旋转方向与要求是否相符。

（4）按下启动按钮SB4，使液压泵电动机运行，并观察运行情况。

（5）根据电动机功率设定过载保护值。

（6）根据要求调整欠电流继电器KA，使欠电流继电器KA在1.5 A时吸合。欠电流继电器的调整方法如下：

① 断开电源开关QF。

② 将欠电流继电器KA线圈一端断开，将万用表串联接入线路（注意极性）。(www.daowen.com)

③ 将万用表旋至直流电流挡位（大电流挡5 A）。

④ 接入电磁吸盘。

⑤ 合上电源开关QF，并将转换开关QS扳至“吸合”位置。

⑥ 观察电流值在1.5 A时欠电流继电器KA是否吸合，如果不吸合则调整欠电流继电器KA的调整螺母，直到吸合。调整时，应缓慢进行，不要力度过大，以免损坏元件，同时注意安全，防止触电事故发生。

⑦ 调试过程中，如有异常情况，立即断开电源开关QF，排除故障或险情。

三、注意事项

（1）故障设置时，应模拟成实际使用中出现的自然故障现象。

（2）故障设置时，不得更改线路或更换电气元件。

（3）指导教师必须在实训现场密切注意学生的检修，随时做好应急措施。

四、评分表

评分表见表4.2.2。

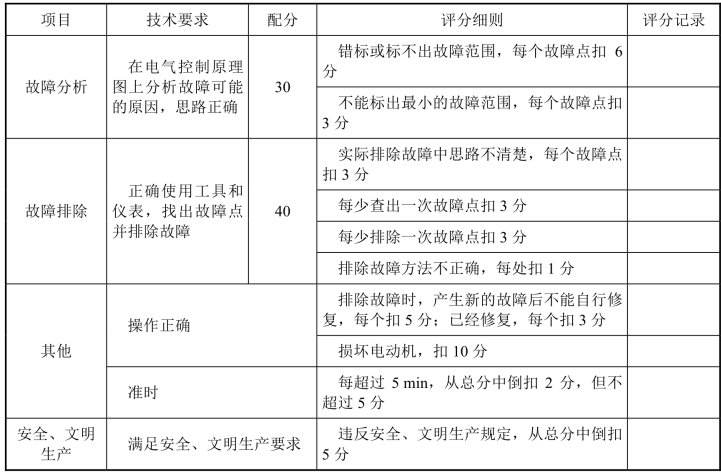

表4.2.2　“M7130型平面磨床电气控制线路的检修”评分表

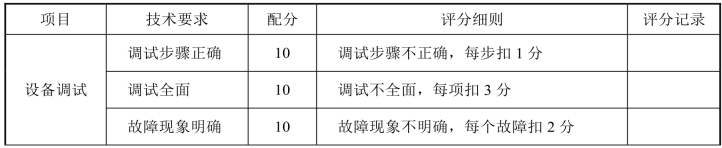

续表
