一、所需的工具、设备及技术资料

（1）常用电工工具、万用表。

（2）CA6140型卧式车床或模拟台。

（3）CA6140型卧式车床电气控制原理图和电气安装接线图。

二、车床电气调试

（1）安全措施调试过程中，应做好保护措施，如有异常情况应立即切断电源开关QF。

（2）调试步骤：

① 接通电源，合上开关QF。

② 按下按钮SB2，主轴电动机M1通电连续运行，观察电动机运行方向是否与要求相符，如果不符合，对调电动机M1的相序。

③ 合上按钮SB4，冷却泵电动机M2通电连续运行，并观察运转方向。

④ 按下按钮SB3，刀架快速移动，电动机M3点动运行。

在实物机床上调试时，注意将主轴操作手柄、进给操作手柄置于中间位置，使电动机空载运行，最好在操作人员的协助下进行。

三、电气控制线路检修的一般步骤

1.故障调查

通过问、看、听、摸等方法了解故障发生后出现的异常，以便判断故障的部位、准确迅速地排除故障。

（1）问：询问操作人员故障前后设备运行的情况以及征状。

（2）看：看故障发生后电气元件外观是否有明显的灼伤痕迹、保护电器是否脱扣动作、接线是否脱落、触点是否熔焊等。

（3）听：在线路还能运行，又不损坏设备，不扩大故障范围的情况下，可通过通电试车的方法来听电动机、接触器和继电器的声音是否正常。

（4）摸：在切断电源的情况下尽快触摸电动机、变压器、电磁线圈、熔断器温度是否正常。

2.故障分析(www.daowen.com)

分析线路时，通常先从主线路入手，了解生产机械各运动部件和机构采用了几台电动机拖动，与每台电动机相关的电气元件有哪些，采用了何种控制，然后根据电动机主线路所用电气元件的文字符号、图区号及控制要求找到相应的控制线路。在此基础上，结合故障现象和线路工作原理进行认真分析排查，即可迅速判定故障发生的可能范围。

3.用试验法进一步缩小故障范围

在不扩大故障范围、不损伤电气元件和机械设备的前提下进行直接通电试验，或除去负载（从控制箱接线端子板上卸下）通电试验，以分清故障可能是在电气部分还是在机械等其他部分、是在电动机上还是在控制设备上、是在主线路上还是在控制线路上。

具体做法是：操作某一只按钮或开关时，线路中有关的接触器、继电器将按规定的动作顺序进行工作。若依次动作至某一电气元件时，发现动作不符合要求，即说明该电气元件或其相关线路有问题。再在此线路中进行逐项分析和检查，一般便可发现故障。待控制线路的故障排除后，再接通主线路，检查控制线路对主线路的控制效果，观察主线路的工作情况有无异常等。

通电试验时，一定要注意下述情况。在通电试验时，必须注意人身和设备的安全。要遵守安全操作规程，不得随意触动带电部分，要尽可能切断电动机主线路线源，只在控制线路带电的情况下进行检查。如需电动机运转，则应使电动机空载运行，以避免工业机械的运动部分发生误动作和碰撞。要暂时隔断有故障的主线路，以免故障扩大，并预先充分估计到局部线路动作后可能发生的不良后果。

4.故障检测

利用测试工具和仪表对线路带电或断电时的有关参数进行测量，以判断故障点。

5.故障修复

修复故障，并作好记录。

四、注意事项

（1）故障设置时，应模拟成实际使用中出现的自然故障现象。

（2）故障设置时，不得更改线路或更换电气元件。

（3）指导教师必须在实训现场密切注意学生的检修，随时做好应急措施。

五、评分表

评分表见表4.1.2。

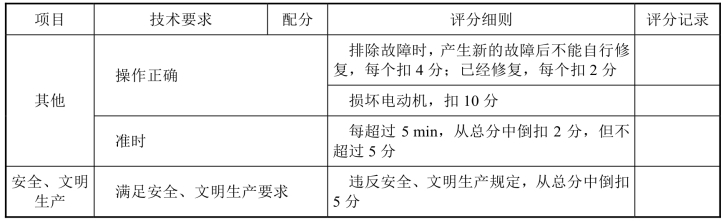

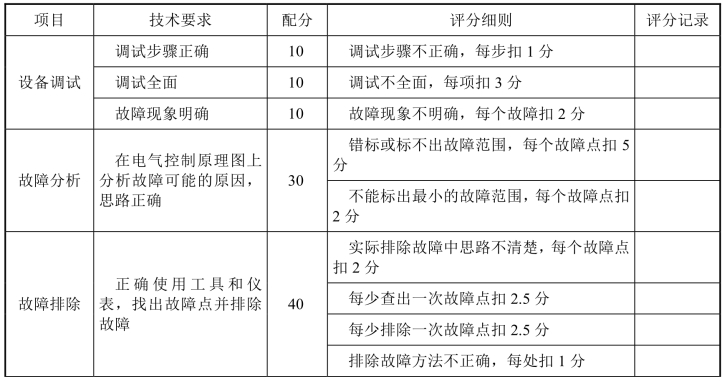

表4.1.2　“CA6140型卧式车床电气控制线路的检修”评分表

续表
