一、所需的仪器、仪表及器材
选配尖嘴钳、螺钉旋具、测电笔、斜口钳、剥线钳、电工刀、MF47型万用表等工具和仪表及LY-A型变频调速训练装置。
二、实训内容与步骤
(1)练习监视变频器各种运行参数的方法。按移位键“冲”,分别切换出频率、电流、电压、同步转速、负载速度、负载率等运行参数。F800=0和F800=1时运行参数监视的切换方法分别如图3.2.2和图3.2.3所示。

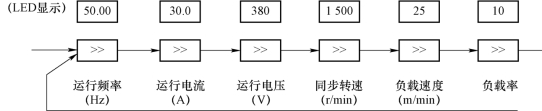

图3.2.2 F800=0时运行参数监视的切换方法

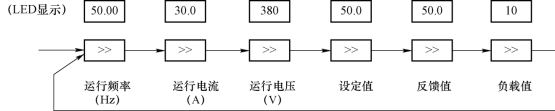

图3.2.3 F800=1时运行参数监视的切换方法
(2)变频器功能预置参数的修改方法。将第一加速时间F009的设定由10 s更改为20 s的方法如图3.2.4所示。
(3)变频器面板控制操作练习。接通LY-A型变频调速训练装置上的断路器,变频器显示器闪烁,表明三相电源接通。首先将变频器恢复为出厂设置,将F401的参数值设为1即可,然后按照图3.2.5所示进行操作。
(4)外部开关运行操作练习。利用变频器控制端子上的外部接线控制电动机启停和运行频率在实际应用中使用较多。可通过改变参数F004的值来进行运转给定方式切换。

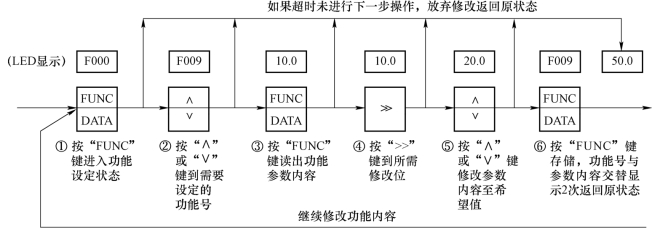

图3.2.4 变频器功能预置参数的修改方法

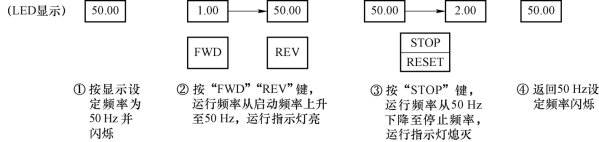

图3.2.5 变频器面板控制操作
① 安装线路。按照图3.2.6所示的控制线路,在接线端子之间进行配线。
图3.2.6 开关控制外部运行线路
② 预置参数。线路经检查无误后接通电源,在进行参数恢复出厂值操作后,按照表3.2.2所示修改参数代码及其参数值。

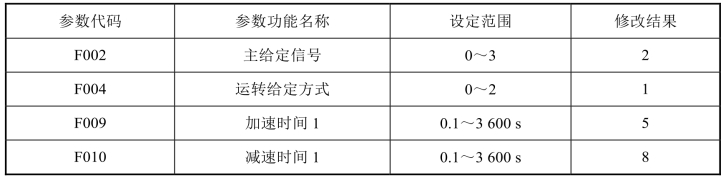

表3.2.2 需修改的参数代码及参数值
(www.daowen.com)
③ 试运转。其操作如下:接通S1,转动电位器W1使电动机正转逐渐加速;断开S1,电动机减速,逐渐停止。接通S2,转动电位器W1使电动机反转逐渐加速;断开S2,电动机减速,逐渐停止;同时接通S1、S2,电动机不运转。
练习完毕断电后拆除接线端子间的导线,并清理工作现场。
(5)变频器的外部按钮运行操作。操作内容有:

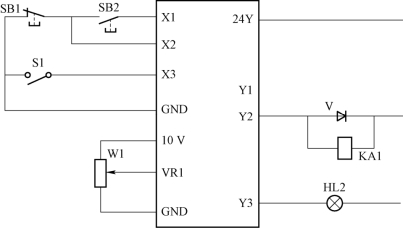

① 按照图3.2.7所示外部运行线路,在LY-A型变频调速训练装置上进行接线端子间的配线,HL2用于过载预报指示,KA1在变频器处于运转状态时闭合。
② 线路经检查无误后接通电源,进行参数恢复出厂值操作,然后按照表3.2.3所示确定需要修改的参数代码及其参数值。
③ 接通S1,按下SB2,转动电位器W1使电动机正转逐渐加速;松开SB2,系统运行状态不变。按下SB1,电动机减速,逐渐停止。电动机的转向由S1控制,S1接通时正转,S1断开时反转。
练习完毕断电后拆除接线端子间的导线,并清理工作现场。
图3.2.7 按钮控制外部运行线路

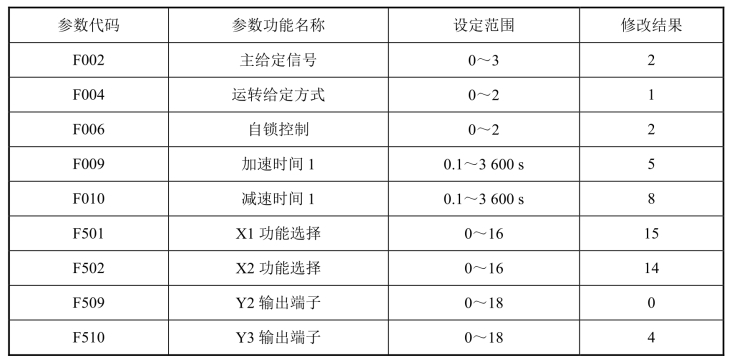

表3.2.3 需修改的参数代码及其参数值
三、注意事项
(1)在操作时,要用力适中,以防止损坏键盘和按钮。
(2)电源线的安装要牢靠,注意区分接线端子的端号,确保接在R、S、T端子上。
(3)设定变频器参数之前要进行参数的初始化,以避免其他参数变更的影响。
(4)变频器通电及运行前应经过指导教师的检查确认,并在指导教师的监护下进行,以确保安全。
(5)注意以电动机的额定电流来确定电子热保护值(F012)的参数值。
四、评分表
评分表见3.2.4。

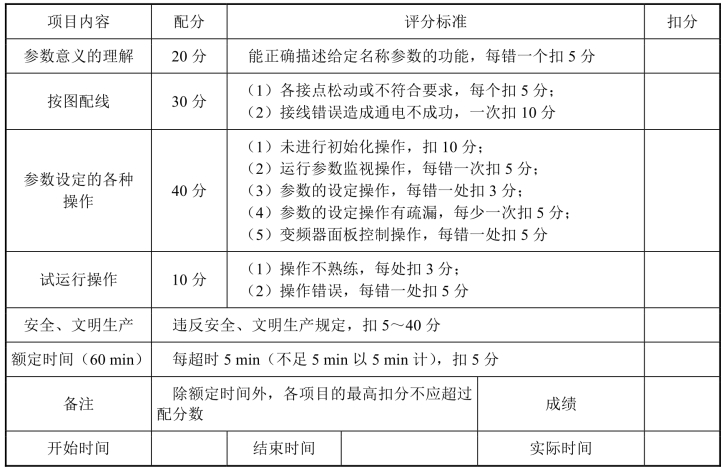

表3.2.4 “变频调速系统的调试”评分表
