一、所需的工具、材料

根据实训需要选配工具、材料,并对所选元器件进行质量检验(本实训采用成都希望森兰变频器制造有限公司生产的“全能王”SB60/61系列通用变频器)。

(1)工具:测电笔、螺钉旋具、尖嘴钳、斜口钳、剥线钳、电工刀等常用工具。

(2)仪表:MF47万用表等。

(3)器材:见表3.1.1。

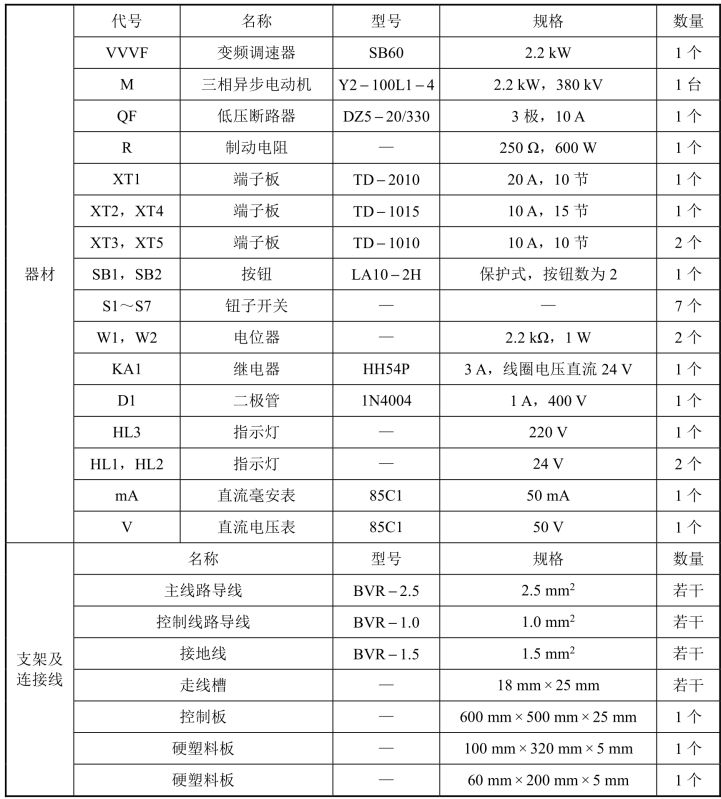

表3.1.1 器材

二、实训内容与步骤

(1)熟悉图3.1.5和图3.1.6所示电气安装接线图和指导老师给定的电气元件布置图。

(2)安装电气元件和走线槽

(3)安装线路连接线。

(4)在控制板上按照图3.1.5和图3.1.6所示进行板前线槽布线。

(5)安装电动机

(6)可靠连接变频器、电动机及电气元件的金属外壳保护接地线

(7)自检。

安装完成的电路板,称为LY-A型变频器调速训练装置。训练结束后,安装的线路板留用。(www.daowen.com)

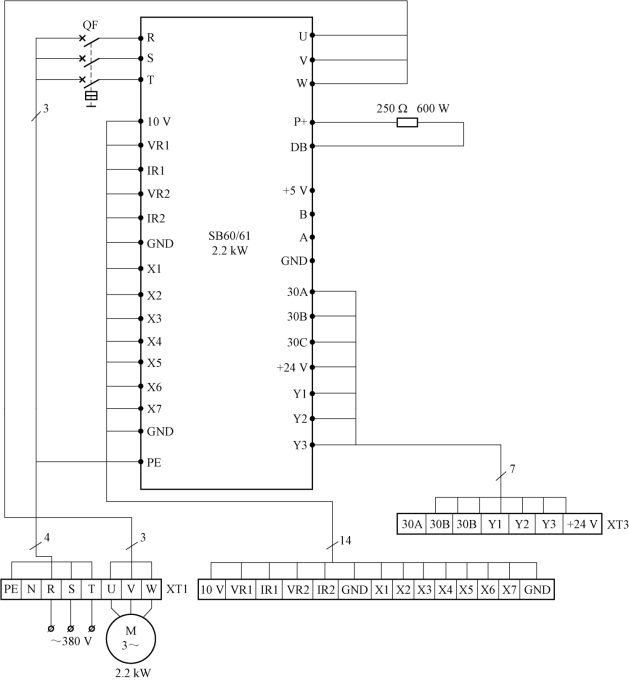

图3.1.5 变频调速训练装置的电气安装接线图

三、注意事项

(1)注意安装和布线的工艺要求。

(2)注意接线的正、负极性,不可反接。注意电压表电流表的安装和接线。

(3)与变频器相连的接线端子实际是将变频器主、控线路端子引出,防止实训中反复进行线路拆装而损坏变频器上的接线桩。在变频器的实际应用中并不需要这样做。

(4)变频器的主、控线路配线应尽量分开。

图3.1.6 变频器调速训练装置线路

(a)变频器输入控制线路;(b)变频器输出指示线路

四、评分表

评分表见表3.1.2。

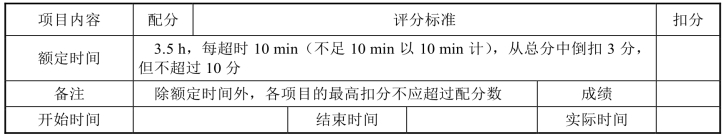

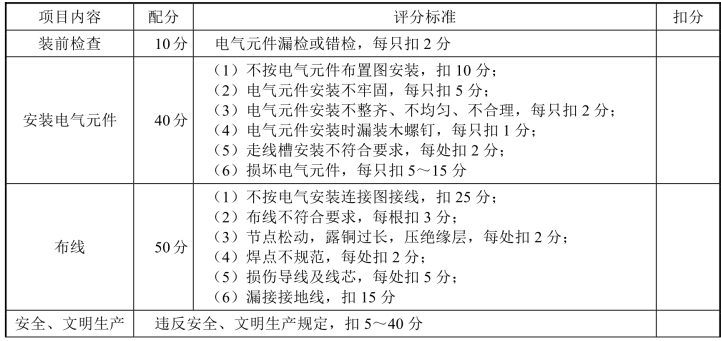

表3.1.2 “变频系统的安装”评分表

续表
