绕线转子绕组串电阻启动自动控制线路的安装实训操作

一、所需的工具、材料

(1)所需工具包括常用电工工具、万用表等。

(2)所需材料见表2.8.1。

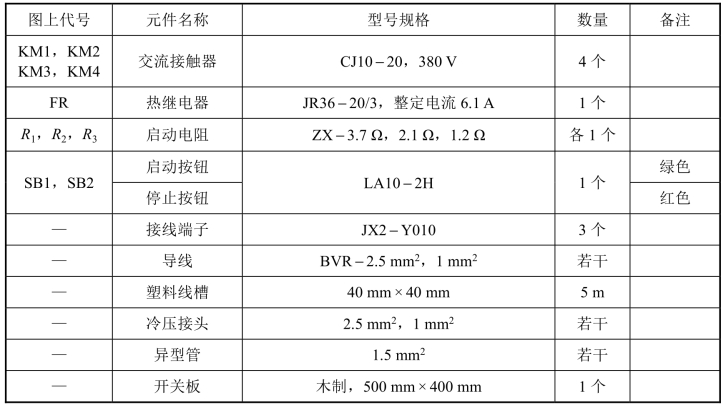

表2.8.1 所需材料

续表

二、实训内容与步骤

(1)根据表2.8.1配齐所用电气元件,并检查电气元件质量。

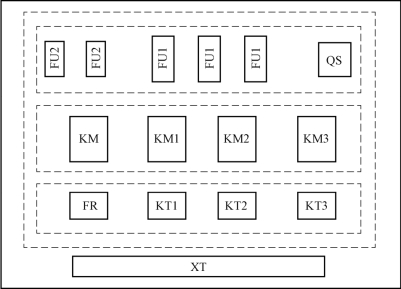

(2)根据图2.8.1画出电气元件布置图,如图2.8.4所示。

图2.8.4 电气元件布置图

(3)根据电气元件布置图安装电气元件、线槽,各电气元件的安装位置应整齐、匀称、间距合理。

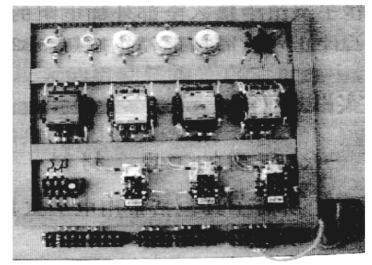

(4)布线。布线时以接触器为中心,按照由里向外,由低至高,先电源线路,再控制线路、后主线路的顺序进行,以不妨碍后续布线为原则。同时,布线应层次分明,不得交叉。布线完成后的情况如图2.8.5所示。

图2.8.5 布线完成的情况

(5)安装、连接电阻器。

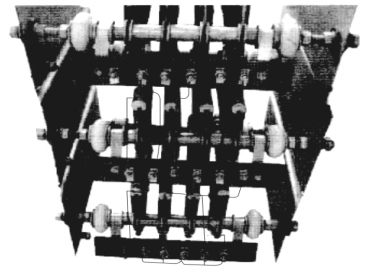

① 将电阻器之间牢固紧定后进行连接,如图2.8.6所示。

图2.8.6 牢固紧定电阻器

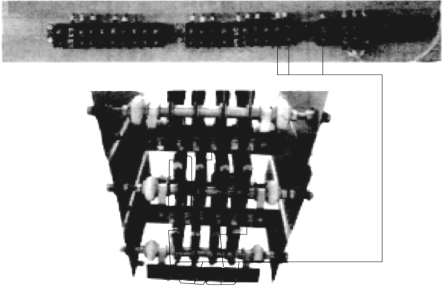

② 连接电阻R1,如图2.8.7所示。

图2.8.7 连接电阻R1

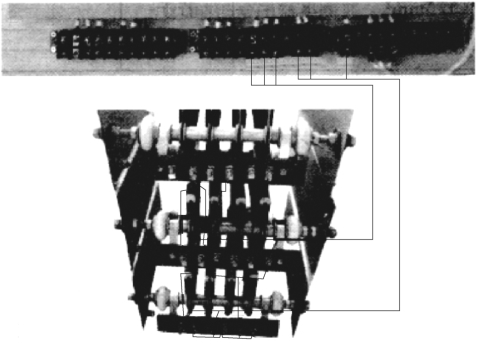

③ 连接电阻R2,如图2.8.8所示。

图2.8.8 连接电阻R2

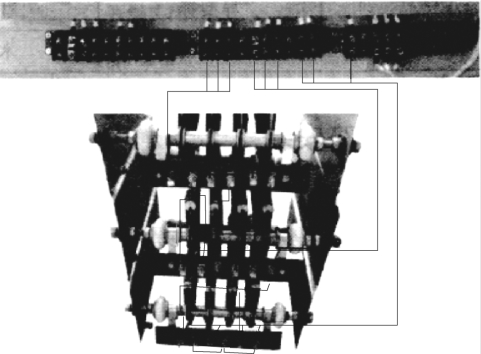

④ 连接电阻R3,如图2.8.9所示。

图2.8.9 连接电阻R3(www.daowen.com)

⑤ 连接转子绕组K、L、M与电阻,如图2.8.10所示。

⑥ 连接定子绕组,如图2.8.11所示。

(6)连接电动机、电阻和按钮金属外壳的保护接地线。

(7)连接电源。

(8)整定时间继电器、热继电器。

(9)检查。通电前,应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。

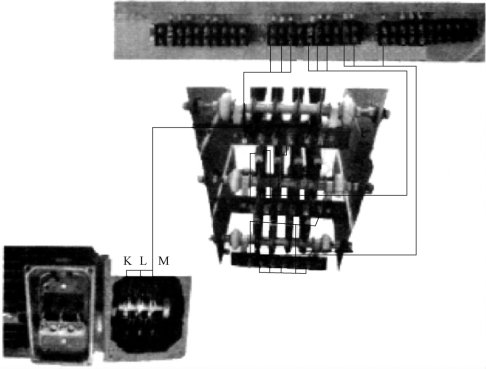

图2.8.10 连接转子绕组与电阻

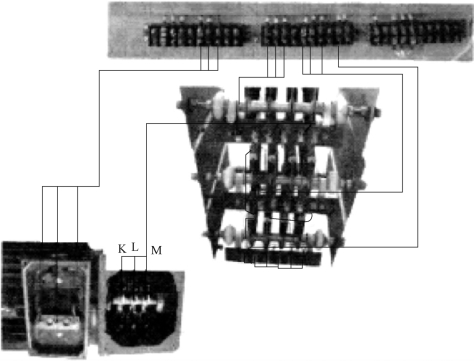

图2.8.11 连接定子绕组

(10)通电试车。试车时,注意观察接触器情况。观察电动机运转是否正常,若有异常现象应马上停车。

(11)试车完毕,应遵循停转、切断电源、拆除三相电源线、拆除电动机定子绕组线和转子绕组线的顺序。

三、注意事项

(1)接触器KM1、KM2、KM3与时间继电器KT1、KT2、KT3的接线务必正确,否则会造成按下启动按钮,将电阻全部切除启动,电动机过流的现象。

(2)电阻接线前应检查电阻片的连接线是否牢固、有无松动现象。

(3)控制板外配线必须套管加以防护,以确保安全。

(4)电动机、电阻及按钮金属外壳必须保护接地。

(5)将时间整定为3 s。

(6)通电试车、调试及检修时,必须在指导教师的监护和允许下进行。

(7)电动机旋转时,注意转子滑环电刷之间的火花,如果火花大或滑环有灼伤痕迹,应立即停车检查。

(8)电阻必须采取遮护或隔离措施,以防止发生触点事故。

(9)要做到安全操作和文明生产。

四、评分表

评分表见表2.8.2。

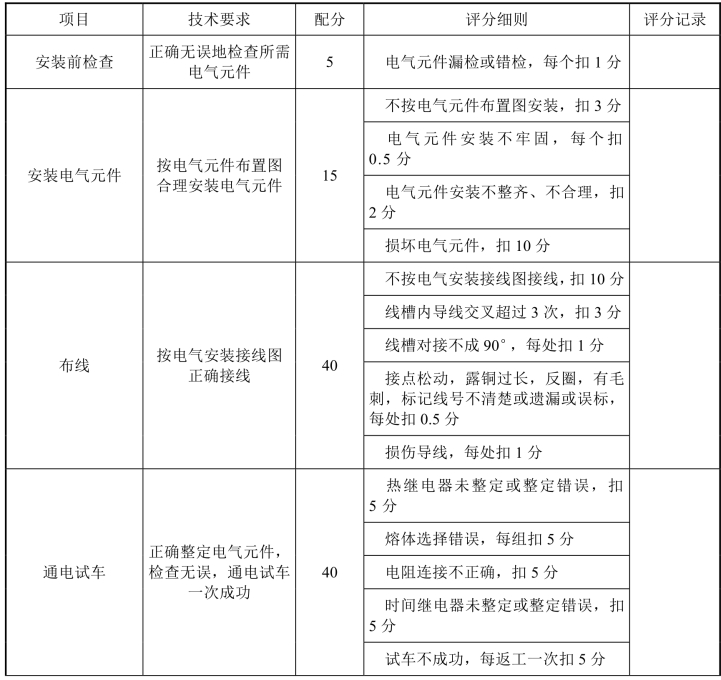

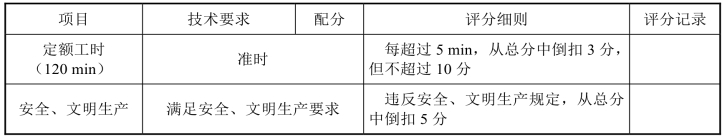

表2.8.2 “绕线转子绕组串电阻启动自动控制线路的安装”评分表

续表
