安装三相异步电动机定子串电阻降压启动控制线路的实训操作

一、所需的工具、材料

(1)所需工具有常用电工工具、万用表、钳形电流表等。

(2)所需材料见表2.6.1。

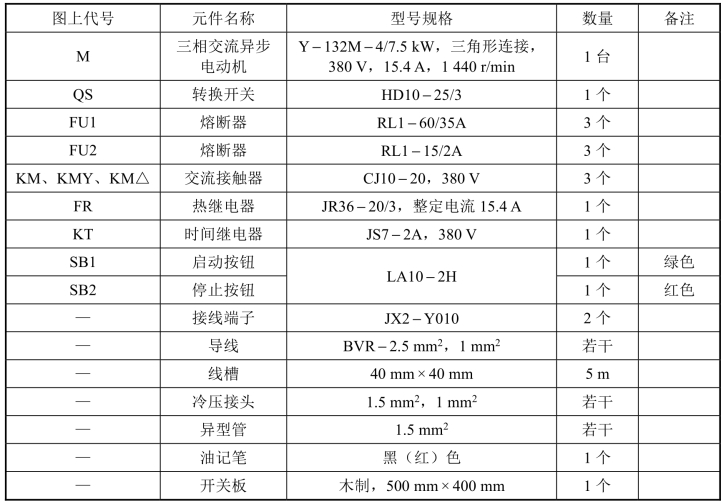

表2.6.1 所需材料

二、实训内容与步骤

(1)根据表2.6.1配齐所用电气元件,并检查电气元件质量。

(2)根据图2.6.4,画出电气元件布置图,如图2.6.8所示。

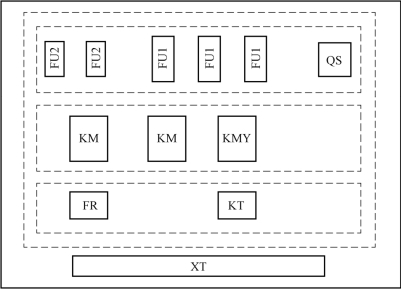

图2.6.8 电气元件布置图

(3)根据电气元件布置图安装电气元件、线槽,各电气元件的安装位置整齐、匀称、间距合理。

(4)布线。布线时以接触器为中心,按由里向外,由低至高,先电源线路,再控制线路,后主线路进行,以不妨碍后续布线为原则。同时,布线应层次分明,不得交叉。布线完成后的情况如图2.6.9所示。

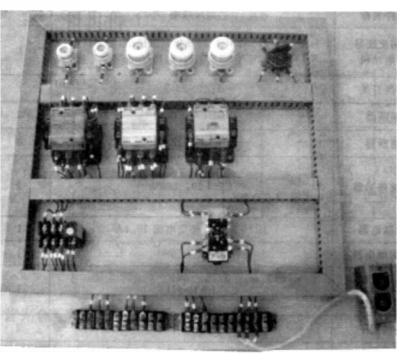

图2.6.9 布线完成后的情况

(5)连接电动机

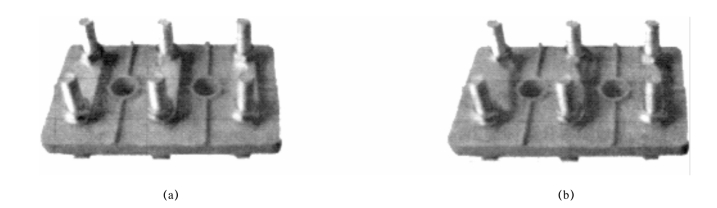

① 先将图2.6.10(a)所示的电动机接线盒内接线柱上的连接片拆除,拆除后的情况如图2.6.10(b)所示。

图2.6.10 拆除后的情况

② 对应连接好控制板到电动机接线柱的连接线,如图2.6.11所示。

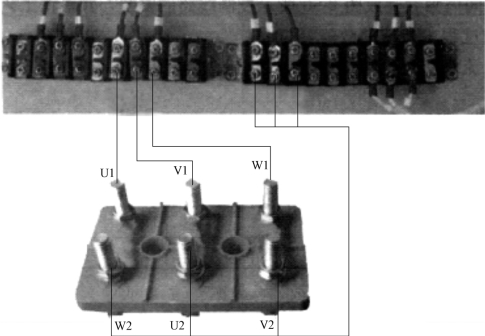

图2.6.11 连接好连接线(www.daowen.com)

(6)连接电动机和按钮金属外壳的保护接地线。

(7)整定时间。

(8)整定热继电器

(9)检查。通电前,应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。

(10)通电试车。通电试车时,注意观察接触器、继电器的运行情况。观察电动机运转是否正常,若有异常现象应马上停车。

(11)试车完毕,应遵循停转、切断电源、拆除三相电源线、拆除电动机线的顺序。

三、注意事项

(1)注意接触器KMY、KM△的接线,否则会由于相序接反而造成电动机反转。

(2)接触器KMY的进线必须从三相定子绕组的末端引入,否则会造成短路事故。

(3)控制板外配线必须加以防护,以确保安全。

(4)螺旋式熔断器的接线务必正确,以确保安全。

(5)电动机及按钮金属外壳必须保护接地。

(6)热继电器的整定电流应按电动机功率进行整定。

(7)时间继电器接线时,用手指按住接线部分,并且不要用力过度,以免损坏器件。

(8)通电试车、调试及检修时,必须在指导教师的监护和允许下进行。

(9)要做到安全操作和文明生产。

四、评分表

评分表见2.6.2。

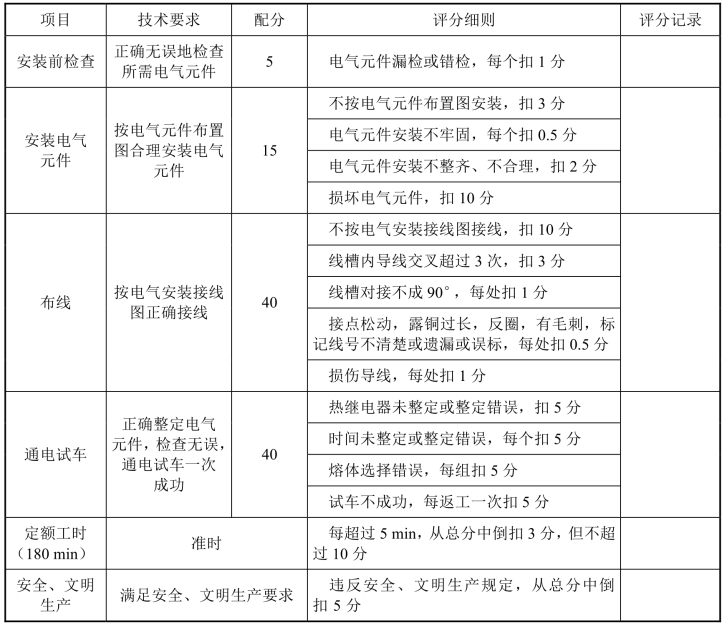

表2.6.2 “三相异步电动机定子串电阻降压启动控制线路的安装”评分表
