一、所需的工具、材料

（1）所需工具有常用电工工具、万用表等。

（2）所需材料见表2.5.1。

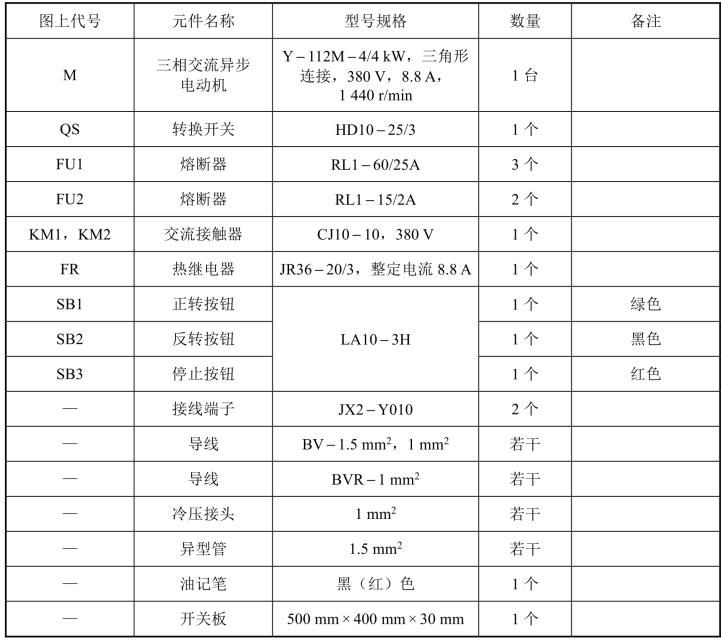

表2.5.1　所需材料

二、实训内容与步骤

（1）根据表2.5.1配齐所用电气元件，并检查电气元件质量。

（2）根据图2.5.2画出电气元件布置图，如图2.5.4所示。

（3）根据电气元件布置图安装电气元件，各电气元件的安装位置整齐、匀称、间距合理、便于电气元件的更换，紧固电气元件时用力均匀、紧固程度适当。

（4）布线。布线时以接触器为中心，按由里向外，由低至高，先电源电路，再控制电路，后主线路的顺序进行，以不妨碍后续布线为原则。

① 布电源线路。

② 布控制线路。

③ 布主线路。

④ 连接按钮，完成的控制板如图2.5.5所示。

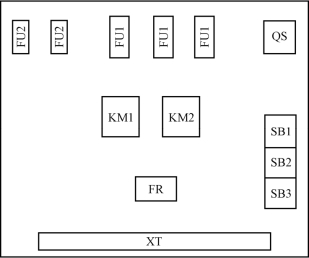

图2.5.4　电气元件布置图

图2.5.5　完成的控制板

（5）整定热继电器。(www.daowen.com)

（6）连接电动机和按钮金属外壳的保护接地线。

（7）连接电动机和电源。

（8）检查。通电前，应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。

（9）通电试车。试车时，注意观察接触器情况。观察电动机运转是否正常，若有异常现象应马上停车。

（10）试车完毕，应遵循停转、切断电源、拆除三相电源线、拆除电动机线的顺序。

三、注意事项

（1）注意接触器KM1、KM2联锁的接线务必正确，否则会造成主电路中两相电源短路。

（2）注意接触器KM1、KM2换相正确，否则会造成电动机不能反转。

（3）螺旋式熔断器的接线务必正确，以确保安全。

（4）第一次试车时，取下主熔断器的熔体，只试控制线路。看控制是否正常和有联锁作用。确认无误后，装上主熔断器熔体试车，观察电动机运行情况（加时10 min）。

（5）编码套管要正确。

（6）控制板外配线必须加以防护，以确保安全。

（7）电动机及按钮金属外壳必须保护接地。

（8）通电试车、调试及检修时，必须在指导教师的监视和允许下进行。

（9）要做到安全操作和文明生产。

四、评分表

评分表见表2.5.2。

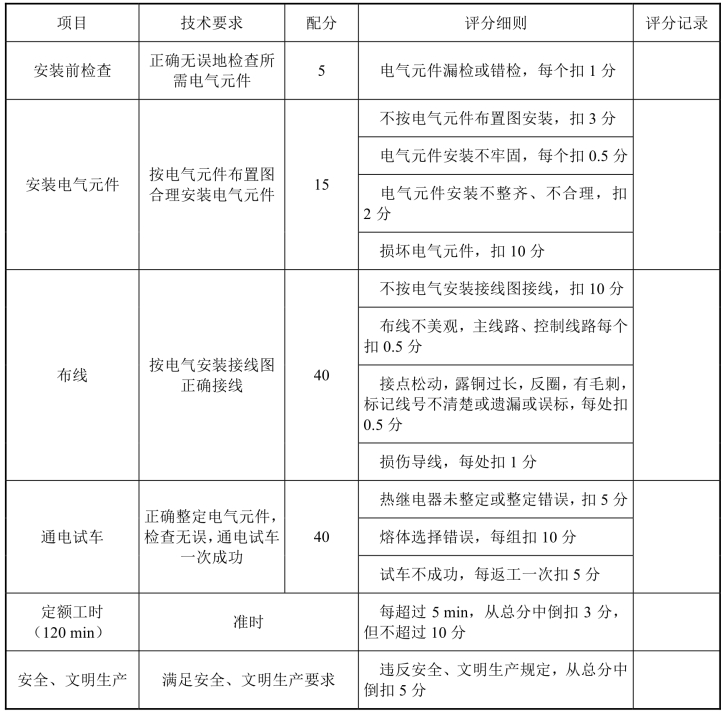

表2.5.2　“三相交流异步电动机正反转控制线路的安装”评分表
