如何安装顺序控制线路:实训操作指南

一、所需的工具、材料

(1)所需工具有常用电工工具、万用表等。

(2)所需材料见表2.3.1。

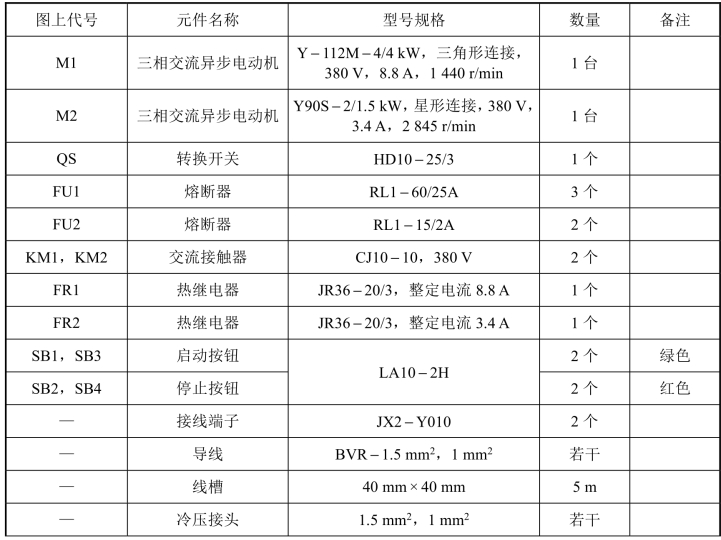

表2.3.1 所需材料

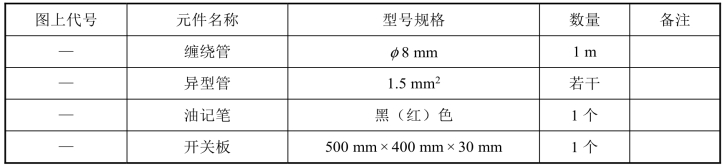

续表

二、实训内容与步骤

(1)根据表2.3.1配齐所用电气元件,并检查电气元件质量。

(2)根据图2.3.2画出电气元件布置图,如图2.3.4所示。

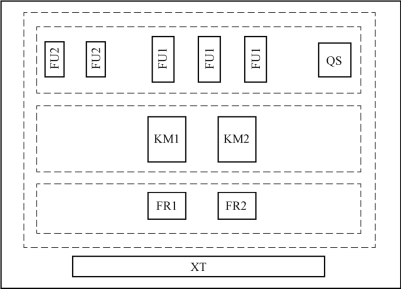

图2.3.4 电气元件布置图

(3)根据电气元件布置图安装电气元件、线槽,各电气元件的安装位置整齐、匀称、间距合理。

(4)布线。布线时以接触器为中心,按由里向外,由低至高,先电源线路,再控制线路,后主线路的顺序进行,以不妨碍后续布线为原则。同时,布线应层次分明,不得交叉。布线完成后的情况如图2.3.5所示。

(5)整定热继电器

(6)连接电动机按钮金属外壳的保护接地线。

(7)连接电动机和电源。

(8)检查。通电前,应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。(www.daowen.com)

(9)通电试车。试车时,注意观察接触器情况。观察电动机运转是否正常,若有异常现象应马上停车。

(10)试车完毕,应遵循停转、切断电源、拆除三相电源线、拆除电动机线的顺序。

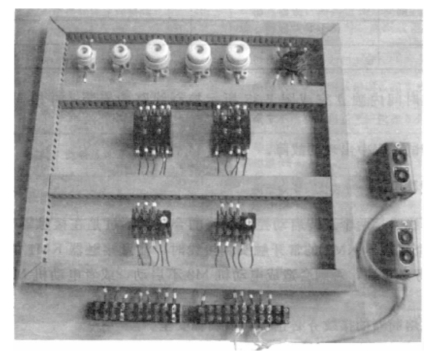

图2.3.5 布线完成后的情况

三、注意事项

(1)该控制线路是两个正转启动控制线路的合成,不过是在接触器KM2的线圈回路中串接了一个接触器KM1的常开触点。接线时,注意接触器KM1的自锁触点与常开触点的接线务必正确,否则会造成电动机M2不启动,或者电动机M1和电动机M2同时启动。

(2)螺旋式熔断器的接线务必正确,以确保安全。

(3)编码套管要正确。

(4)控制板外配线必须加以防护,以确保安全。

(5)电动机及按钮金属外壳必须保护接地。

(6)通电试车、调试及检修时,必须在指导教师的监护和允许下进行。

(7)要做到安全操作和文明生产。

四、评分表

评分表见表2.3.2。

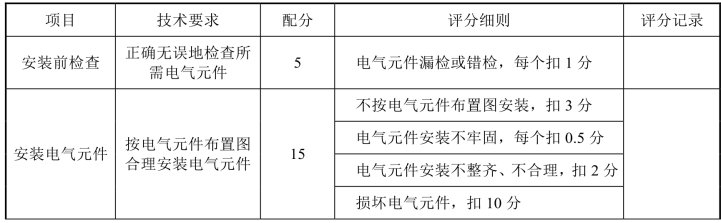

表2.3.2 “顺序控制线路的安装”评分表

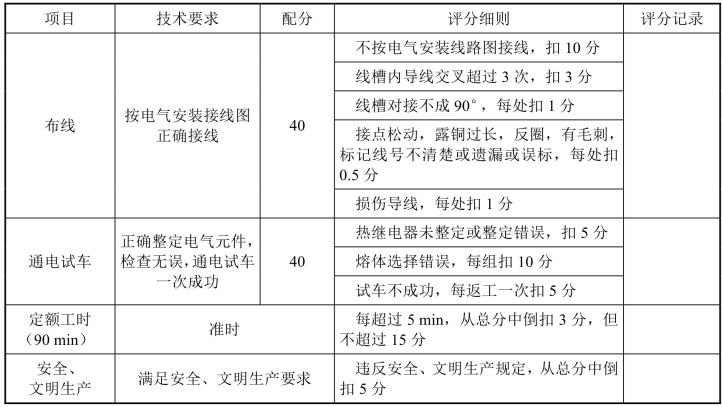

续表
