三相异步电机点动控制线路的安装与调试

时间:2023-06-18 理论教育 版权反馈
【摘要】:布线时以接触器为中心,按由里向外,由低至高,先电源线路,再控制线路,后主线路的顺序进行布线,以不妨碍后续布线为原则。② 控制线路1#和2#线布线后的情况如图2.2.6所示。通电前,应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。应遵循停转、切断电源、拆除三相电源线、拆除电动机线的顺序。表2.2.2“三相交流异步电动机正转或反转点动控制线路的安装与调试”技能自我评分表

三相异步电机点动控制线路的安装与调试

一、所需的工具、材料

1.工具与仪表

(1)工具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。

(2)仪表:万用表

2.所需材料见表2.2.1。

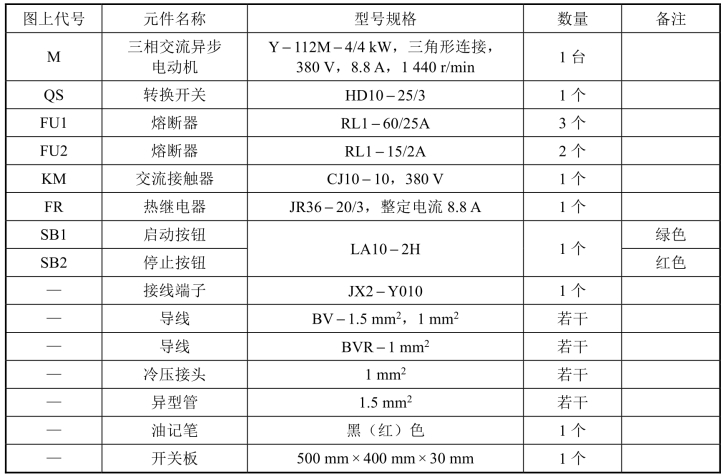

表2.2.1 所需材料

二、实训内容与步骤

(1)根据表2.2.1配齐所用电气元件,并检查电气元件质量。

(2)根据图2.2.1画出电气元件布置图,如图2.2.3所示。

(3)根据电气元件布置图安装元件,各电气元件的安装位置整齐、匀称、间距合理,便于电气元件的更换,紧固电气元件时用力均匀,紧固程度适当,按钮可以不安在控制板上(实际生产设备中按钮安装在机械设备上)。电气元件安装后如图2.2.4所示。

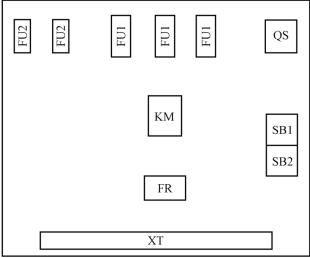

图2.2.3 电气元件布置图

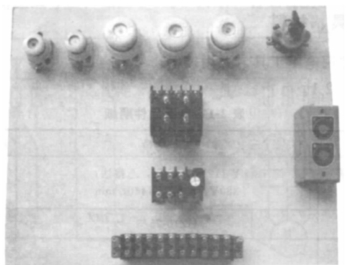

图2.2.4 电气元件安装后

(4)布线。布线时以接触器为中心,按由里向外,由低至高,先电源线路,再控制线路,后主线路的顺序进行布线,以不妨碍后续布线为原则。

① 电源线路布线后的情况如图2.2.5所示。

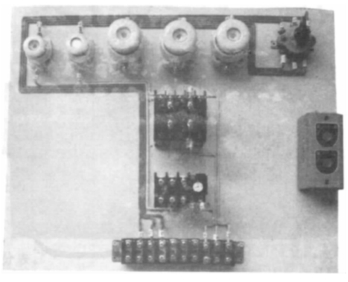

② 控制线路1#和2#线布线后的情况如图2.2.6所示。

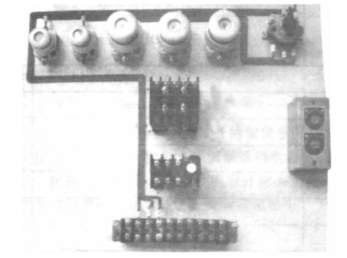

图2.2.5 电源线路布线后的情况

图2.2.6 控制线路1#和2#布线后的情况

③ 控制线路3#和4#线布线后的情况如图2.2.7所示。

④ 主线路布线后的情况如图2.2.8所示。

(www.daowen.com)

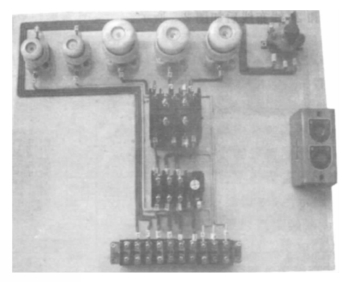

图2.2.7 控制线路3#和4#布线后的情况

图2.2.8 主线路布线后的情况

(5)连接按钮,完成的控制板如图2.2.9所示。

(6)整定热继电器

(7)连接电动机和按钮金属外壳的保护接地线。

(8)连接电动机和电源。

(9)检查。通电前,应认真检查有无错接、漏接造成不能正常运转或短路事故的现象。

(10)通电试车时,注意观察接触器的情况。观察电动机运转是否正常,若有异应马上停车。

(11)试车完毕。应遵循停转、切断电源、拆除三相电源线、拆除电动机线的顺序。

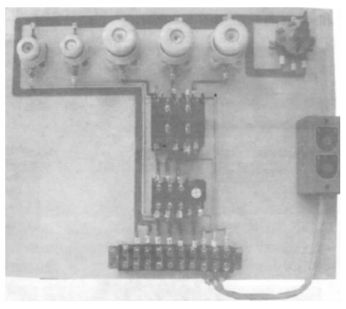

图2.2.9 完成的控制板

三、注意事项

(1)热继电器的热元件应串联在主线路中,其常闭触头串联在控制线路中。

(2)热继电器的整定电流应按电动机额定电流自行整定,绝对不允许弯折双金属片。

(3)编码套管要正确。

(4)控制板外配线必须加以防护,以确保安全。

(5)电动机及按钮金属外壳必须保护接地。

(6)通电试车、调试及检修时,必须在指导教师的监视和允许下进行。

(7)要做到安全操作和文明生产。

四、评分表

评分表见表2.2.2。

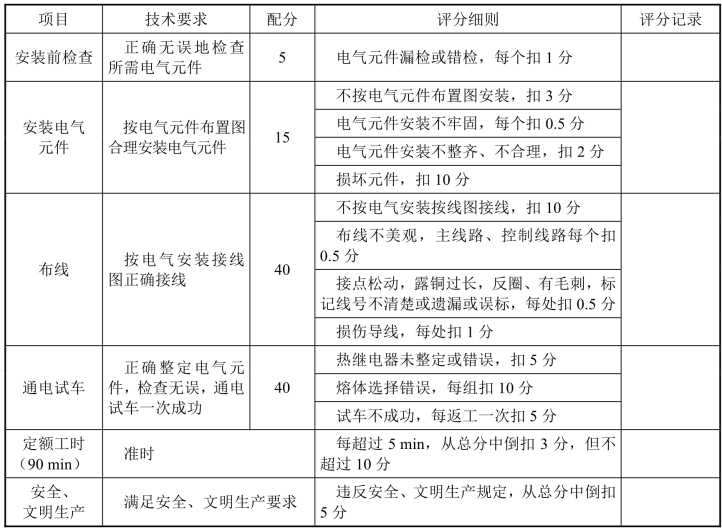

表2.2.2 “三相交流异步电动机正转或反转点动控制线路的安装与调试”技能自我评分表
