一、所需的工具、材料（表1.7.2）

所需的工具、材料见表1.7.2。

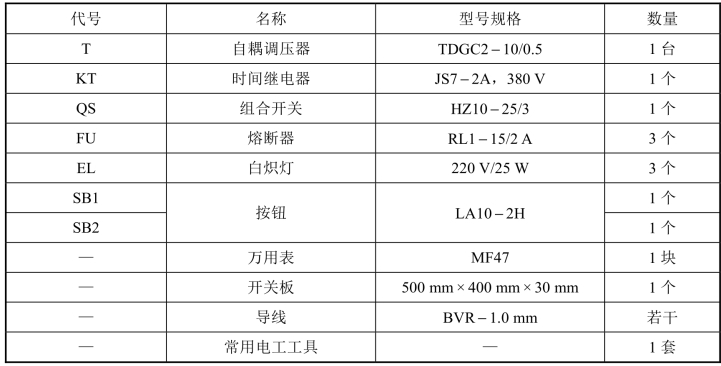

表1.7.2　所需的工具、材料

二、实训内容和步骤

1.检修触点

（1）拆下延时微动开关和瞬时微动开关，如图1.7.18所示。

（2）均匀用力慢慢撬开并取下微动开关盖板，如图1.7.19所示。

图1.7.18　拆下延时微动开关和瞬时微动开关

图1.7.19　撬开并取下微动开关盖板

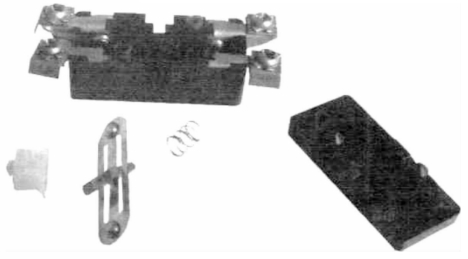

（3）取下动触点及其附件，如图1.7.20所示。注意不要用力过猛使小弹簧和波垫片丢失。

图1.7.20　取下并动触点及其附件

（4）整修触点。整修时，不允许用砂纸或其他研磨材料修整。应当使用锋利的刀刃或什锦锉修整。若触点确实不能修复，则更换微动开关。

（5）按拆卸时的逆序装配。

（6）手动检查微动开关的分合是否动作和接触良好。

2.更换线圈

如果线圈短路、断路或烧坏，应予更换，更换时的操作顺序如下：

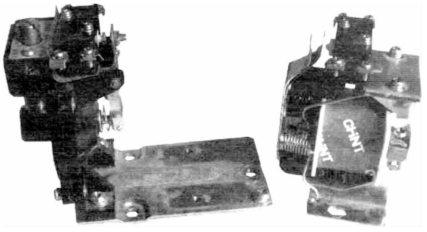

（1）拆下线圈和铁芯总成部分，如图1.7.21所示。

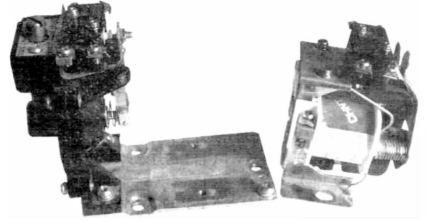

图1.7.21　拆下线圈和铁芯总成部分

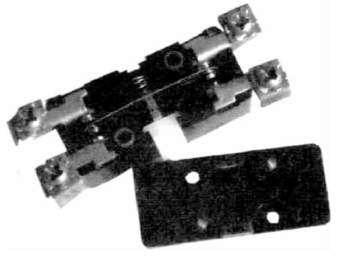

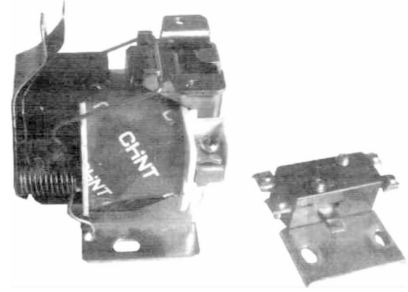

（2）连同安装底板拆下瞬时触点，如图1.7.22所示。

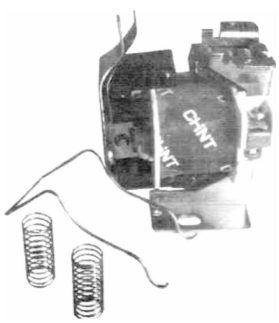

（3）拆下线圈部分的反力弹簧和定位卡簧，如图1.7.23所示。

（4）取下柱销卡簧片，拔出柱销，取下弹簧片和衔铁（动铁芯），如图1.7.24所示。

（5）将线圈从推杆上取下，取出静铁芯，如图1.7.25所示。注意取下线圈时应当小心，不要丢失线圈与推杆之间的钢珠。

图1.7.22　连同安装底板拆下瞬时触点

图1.7.23　拆下线圈部分的反力弹簧和定位卡簧

图1.7.24　取下弹簧片和衔铁

(www.daowen.com)

图1.7.25　取出静铁芯

（6）更换相同电压等级的线圈，按拆卸时的逆序装配。

3.改装

将JS7-2A通电延时型时间继电器改装成JS7-4A断电延时型时间继电器的操作顺序如下：

（1）松开线圈支架紧固螺丝，取下线圈和铁芯总成，如图1.7.26所示。

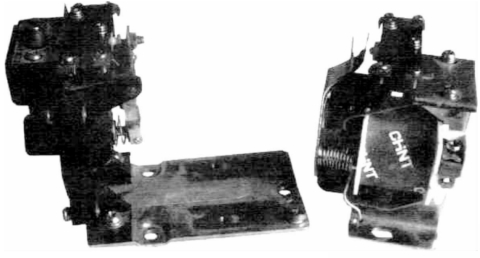

图1.7.26　取下线圈和铁芯总成

（2）将总成部件沿水平方向旋转180°，如图1.7.27所示。

图1.7.27　将总成部件沿水平方向旋转180°

（3）装上总成，旋紧螺丝。改装后的时间继电器如图1.7.28所示。

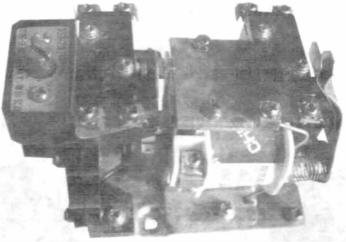

图1.7.28　改装后的时间继电器

（4）观察触点动作情况，将其调整在最佳位置上。调整延时触点时，前后移动线圈和铁芯总成；调整瞬时触点时，前后移动调整微动开关安装底板。调整后旋紧相应的螺丝。

4.调试校验

（1）将改装好的时间继电器接入电路，如图1.7.29所示，将时间整定为3 s。

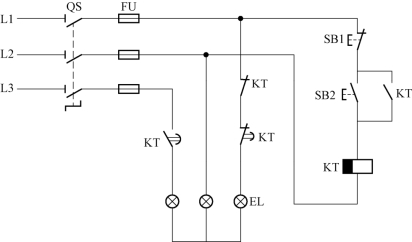

图1.7.29　空气阻尼式时间继电器校验电路

（2）合上QS，此时接在L1和L2相上的灯亮。

（3）按下启动按钮SB1，延时3 s后，L1相上的灯熄灭，L2和L3相上的灯亮。

（4）1 min内往复试验10次。

（5）合格标准为：在1 min内通电不少于10次，做到各触点工作良好，吸合时无噪声，铁芯释放迅速。10次的动作延时时间一致。

三、注意事项

（1）拆卸前，应备有盛装零件的容器，以免零件丢失。

（2）在拆卸过程中不允许硬撬，以免损坏电器元件。

（3）接线时注意接线端子上的线头距离，线头不要有毛刺，以免发生短路故障。

（4）通电调试时，时间继电器必须固定在开关板上，并在指导教师的监护下进行。

（5）要做到安全操作和文明生产。

四、评分表

评分表见表1.7.3。

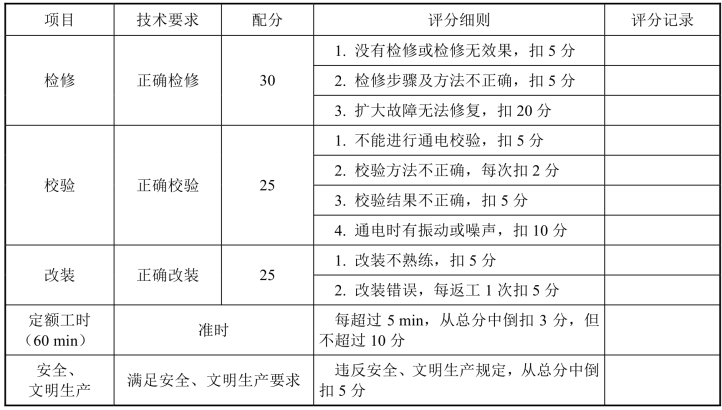

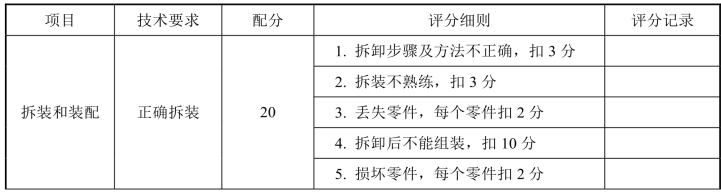

表1.7.3　“空气阻尼式时间继电器（JS7-2A）的拆装与检修调试”评分表

续表
