一、所需的工具、材料
(1)工具:测电笔、螺钉旋具、尖嘴钳、斜口钳、剥线钳、电工刀等。
(2)仪表:数字式万用表1只。
(3)器材:低压断路器DZ5-20系列、DZ47系列、DW 10系列各1个。
二、实训内容和步骤
(1)由指导教师从所给低压断路器中任选5种,用胶布盖住型号并编号,由学生根据实物写出其名称、型号,填入表1.6.1。
表1.6.1 低压断路器的识别
(2)低压断路器的维护训练。
维护步骤如下:
① 清扫低压断路器上的尘土,擦去电磁铁防锈面上的防锈油脂,并检查各紧固螺钉是否完好。
② 检查低压断路器各相之间的绝缘性能。(www.daowen.com)
③ 在不带电的情况下,合、分闸数次,检验动作的可靠性。
④ 检查脱扣器的工作状态,练习调整整定值。
⑤ 检查电磁铁表面及间隙是否正常、清洁,短路环有无损伤,弹簧有无腐蚀。
⑥ 检查灭弧室有无破裂或松动、外观是否完整、有无喷痕或受潮迹象。
三、注意事项
(1)拆卸时,应备有盛放零件的容器,以防丢失零件。
(2)在拆卸过程中,不允许硬撬,以防损坏电器。
(3)耐心、认真地检查故障。
四、评分表
评分表见表1.6.2。

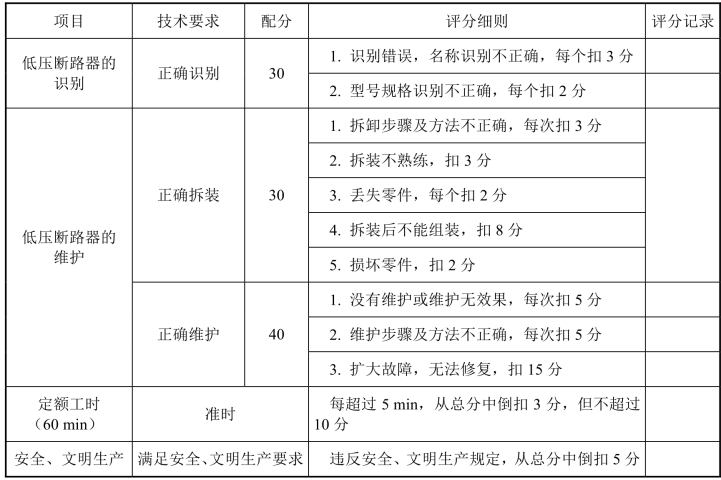

表1.6.2 “低压断路器的认识与维护”评分表
