一、所需的工具、材料

（1）工具：尖嘴钳、螺钉旋具。

（2）仪表：数字式万用表1只。

（3）器材：在RC1A、RL1、RT0、RM10及RS0各系列中选择不少于两种规格的熔断器，具体规格可由指导教师根据实际情况给出。

二、实训内容和步骤

1.熔断器的识别

（1）在教师的指导下，仔细观察各种型号规格的熔断器的外形和结构特点。

（2）由指导教师从所给的熔断器中任选5只，用胶布盖住其型号并编号，由学生根据实物写出其名称、型号规格及主要组成部分，填入表1.4.3。

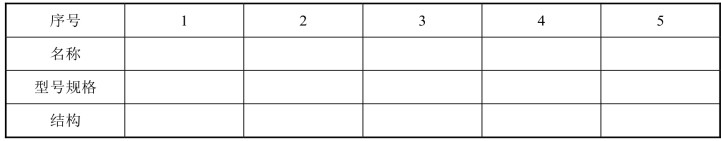

表1.4.3　熔断器的识别

2.更换RC1A系列或RL1系列熔断器的熔体

（1）检查所给熔断器的熔体是否完好。对RC1A系列，可拔下瓷盖进行检查；对RL1系列，应首先检查熔断器的熔断指示器。(www.daowen.com)

（2）若熔体已断，按原规格选配熔体。

（3）更换熔体。对RC1A系列熔断器，安装熔丝时熔丝缠绕方向要正确，安装过程中不得损坏熔丝。对RL1系列熔断器，熔体不能倒装。

（4）用万用表检查更换熔体后的熔断器各部分接触是否良好。

三、注意事项

（1）熔断器内应装合格的熔体，不能用多根小规格的熔体并联代替一根大规格的熔体。

（2）安装熔断器时，各级熔体应相互配合，并做到下一级熔体比上一级小。

（3）检查熔断器和熔体的额定值与被保护电气设备是否配合，外观有无损伤、变形，瓷绝缘部分有无闪烁放电痕迹，各接触点是否完好、接触紧密，有无过热现象以及熔断器的熔断信号指示器是否正常。

（4）熔断器应安装在各相线上，在三相四线或二相三线制的中性线上严禁安装熔断器，而在单相二线制的中性线上应安装熔断器。

四、评分表

评分表见表1.4.4。

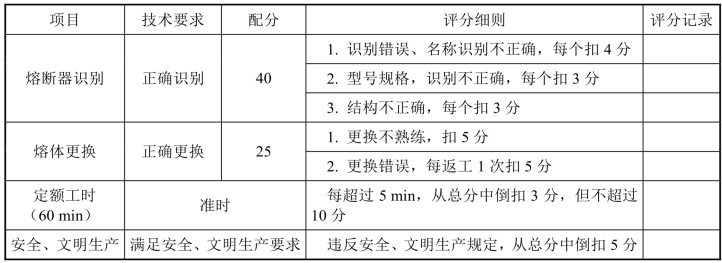

表1.4.4　“熔断器的识别与熔体更换”评分表
