一、所需的工具、材料

（1）工具：尖嘴钳、螺钉旋具、活络扳手、镊子等。

（2）仪表：数字式万用表1只、5050型兆欧表1只。

（3）器材：开启式负荷开关1只（HK1）、封闭式负荷开关1只（HH4）、转换开关1只（HZ10-25）和自动空气开关1只（DZ5-20）。

二、实训内容和步骤

1.电气元件识别

将所给电气元件的铭牌用胶布盖住并编号，根据电气元件实物写出其名称与型号，填入表1.2.2中。

2.自动空气开关^[1]的结构

将一只DZ5-20型塑壳式自动空气开关的外壳拆开，认真观察其结构，将主要部件的作用填入表1.2.3。

表1.2.2　开关电器的识别

表1.2.3　自动空气开关的结构

3.HZ10-25组合开关的改装、维修及检验

将组合开关原分、合状态为三常开（或三常闭）的3对触点，改装为二常开一常闭（或二常闭一常开），并整修触点。

4.实训练步骤及工艺要求

（1）卸下手柄紧固螺钉，取下手柄。(www.daowen.com)

（2）卸下支架上的紧固螺母，取下顶盖、转轴弹簧合凸轮等操作机构。

（3）抽出绝缘杆，取下绝缘垫板上盖。

（4）拆卸3对动、静触点。

（5）检查触点有无烧毛、损坏，视损坏程度进行修理或更换。

（6）检查转轴弹簧是否松脱和灭弧垫是否有严重磨损，根据实际情况确定是否更换。

（7）将任一相的动触点旋转90°，然后按拆卸的逆序进行装配。

（8）装配时，要注意动、静触点的相互位置是否符合改装要求及叠片连接是否紧密。

（9）装配结束后，先用万用表测量各对触点的通断情况。

三、注意事项

（1）拆卸时，应备有盛放零件的容器，以防丢失零件。

（2）在拆卸过程中，不允许硬撬，以防损坏电器。

四、评分表

评分表见表1.2.4。

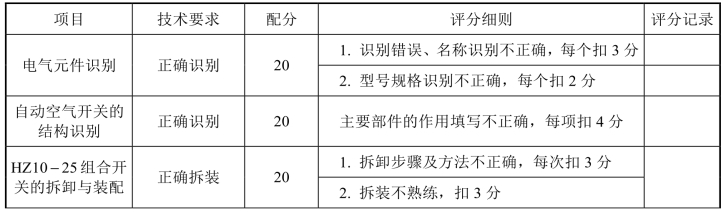

表1.2.4　“开关电器的拆装与检修”评分表

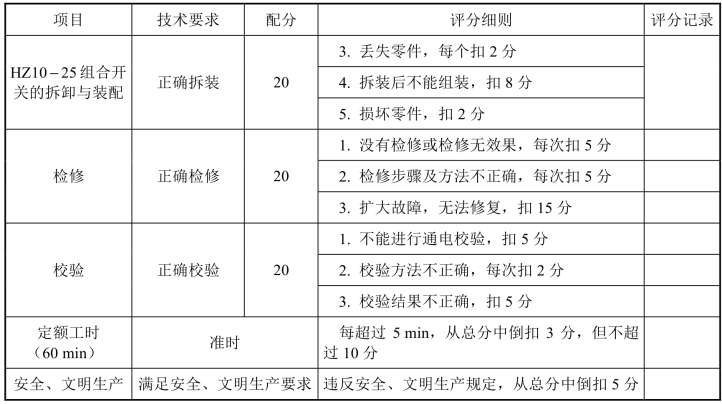

续表
